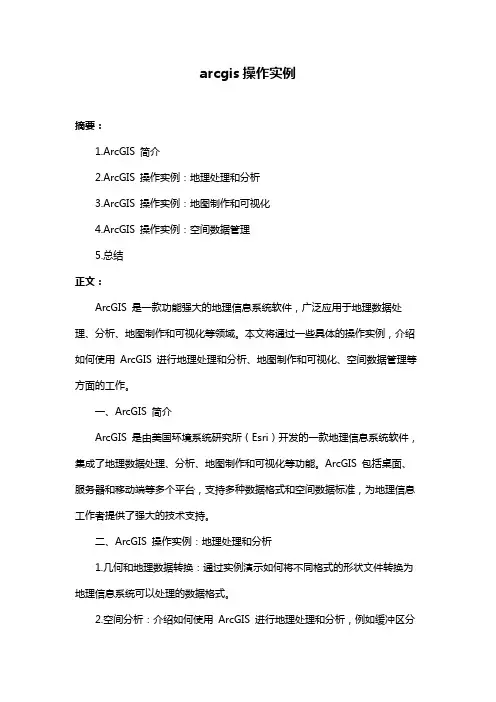

arcgis操作实例
arcgis操作实例摘要：1.ArcGIS 简介2.ArcGIS 操作实例：地理处理和分析3.ArcGIS 操作实例：地图制作和可视化4.ArcGIS 操作实例：空间数据管理5.总结正文：ArcGIS 是一款功能强大的地理信息系统软件，广泛应用于地理数据处理、分析、地图制作和可视化等领域。
本文将通过一些具体的操作实例，介绍如何使用ArcGIS 进行地理处理和分析、地图制作和可视化、空间数据管理等方面的工作。
一、ArcGIS 简介ArcGIS 是由美国环境系统研究所（Esri）开发的一款地理信息系统软件，集成了地理数据处理、分析、地图制作和可视化等功能。
ArcGIS 包括桌面、服务器和移动端等多个平台，支持多种数据格式和空间数据标准，为地理信息工作者提供了强大的技术支持。
二、ArcGIS 操作实例：地理处理和分析1.几何和地理数据转换：通过实例演示如何将不同格式的形状文件转换为地理信息系统可以处理的数据格式。
2.空间分析：介绍如何使用ArcGIS 进行地理处理和分析，例如缓冲区分析、叠加分析、空间插值等。
3.地理处理工具：介绍如何使用ArcGIS 的地理处理工具，例如地理处理框架、地理处理脚本、地理处理服务等。
三、ArcGIS 操作实例：地图制作和可视化1.地图制作：通过实例演示如何使用ArcGIS 制作静态地图和交互式地图。
2.可视化：介绍如何使用ArcGIS 进行数据可视化，例如使用图层、地图符号、地图注记等方式展示地理信息。
3.地图导出和发布：介绍如何将制作的地图导出为不同格式的文件，如PDF、JPEG、PNG 等，以及如何发布地图到Web 端或移动端。
四、ArcGIS 操作实例：空间数据管理1.数据导入和导出：介绍如何将地理数据导入到ArcGIS 中，以及如何将数据导出为不同格式的文件。
2.数据编辑：通过实例演示如何使用ArcGIS 进行地理数据的编辑和更新，例如添加、删除、修改地理要素等。
arcgis基础操作步骤
arcgis基础操作步骤ArcGIS是一款功能强大的地理信息系统软件，广泛应用于地理空间数据的管理、分析和可视化。
本文将介绍ArcGIS的基础操作步骤，包括数据导入、图层管理、空间分析和地图制作等内容。
一、数据导入1. 打开ArcGIS软件，点击“新建地图”按钮新建一个地图项目。
2. 在地图项目中，点击“添加数据”按钮，选择要导入的数据文件，可以是矢量数据（如Shapefile格式）或栅格数据（如TIFF格式）。
3. 导入数据后，可以在“内容”窗格中看到导入的图层，可以对图层进行管理和设置。
二、图层管理1. 在“内容”窗格中，可以对图层进行排序、重命名、删除等操作，以便更好地组织和管理数据。
2. 可以点击图层右侧的眼睛图标来控制图层的可见性，点击图层右侧的锁图标来锁定图层，防止误操作。
3. 可以通过点击图层右侧的图标来设置图层的样式、标注、符号等属性，以便更好地展示数据。
三、空间分析1. 在“分析”菜单中，可以选择不同的空间分析工具，如缓冲区分析、空间查询、叠加分析等。
2. 在使用空间分析工具前，需要选择要分析的图层和设置分析参数，然后点击“运行”按钮执行分析。
3. 分析结果将以新的图层形式显示在“内容”窗格中，可以对其进行管理和进一步的分析。
四、地图制作1. 在地图项目中，可以调整地图的范围和比例尺，以便更好地展示地理空间数据。
2. 可以选择不同的底图样式，如街道地图、卫星影像、地形图等，以便更好地呈现地图内容。
3. 可以添加标注、图例、比例尺等元素，以及设置符号、颜色、透明度等样式，以便更好地制作地图。
总结：ArcGIS是一款功能强大的地理信息系统软件，通过数据导入、图层管理、空间分析和地图制作等基础操作步骤，可以对地理空间数据进行管理、分析和可视化。
掌握这些基础操作步骤，有助于更好地利用ArcGIS进行地理信息工作。
希望本文的介绍对读者有所帮助。
arcgis基本操作
arcgis基本操作
ArcGIS是一款地理信息系统软件，它可以让用户用来管理、处理、分析和可视化地理数据。
下面是一些ArcGIS的基本操作：
1. 创建新项目
打开ArcGIS软件后，点击“新建项目”，在弹出的窗口上输入项目名称和存放路径即可。
2. 加载数据
ArcGIS支持各种数据格式的加载，比如.shp、.csv、.tiff等等。
可以通过文件-添加数据-添加数据按钮添加想要加载的数据集。
3. 地图制作
在添加数据后，可以制作地图。
可以选择要素，对于样式和颜色进行定制。
在制作地图时，可以选择各种底图作为背景。
可以将几个图层合并成一个地图，这样更容易比较数据。
4. 数据处理
ArcGIS具有很强的数据处理能力，例如地理编码、缓冲区分析、统计分析等等。
可以在“工具箱”中选择相应的工具来处理数据。
操作简单快捷。
5. 可视化分析
可视化分析是利用地图来显示数据分布情况的一种方式。
ArcGIS提供了丰富的可视化工具。
比如通过“热力图”展现地理数据密度，‘符号化’功能可以利用不同的图像来表示不同的数据类型。
以上是ArcGIS的基本操作，它为用户提供了强大的地理信息服务。
通过上面几个步骤，你可以开始创建你自己的地图和进行各种处理和分析。
ArcGIS10制图技巧
ArcGIS10制图技巧1 引言1.1 制图的目的随着GIS在各行各业的深入应用，各信息化部门和生产单位都逐渐建立起自己的GIS的应用，同时积累了大量的地理数据。
随着应用深度和广度的推进，针对数据建立专题应用越来越迫切，对行业专题制图的需求也进一步扩大。
因此，如何围绕数据制作精美的地图以符合应用需求将是一个重要的课题。
1.2 制图的特点制图最大的特点是基于已有地理数据进行制图，跟传统的制图方式有着极大的区别。
传统的制图方式没有任何的数据支撑，使用制图工具可以对地图图元进行随意的绘制和修改，能够灵活的修改地图的每个细节，但地图生产过程非常缓慢，也不适宜做多个专题的地图生产。
使用GIS平台进行制图，地图制图是建立在已有数据的基础上，制图者只需要关注数据规范和符号化规则就能够快速的完成地图的制作,但由于是使用规则进行符号化，故此，对于无规则的地图符号的表达需要耗费一定的时间。
1.3 制图的难点尽管已经拥有地理数据，然而对于地图制图来说，这只是最基本的一个环节。
地理数据只是经过数字化后的一系列的带坐标的几何图形，本身不存在任何的符合，要把这些数字化图形转化为我们所能识别的地图，还需要进行所谓的“符号化”过程，也就是我们常说的配图。
如果要进一步制图专题地图，也许还需要对数据进行一系列的处理（如坐标转换、数据分割、要素聚合和简化、几何逻辑验证、字段处理等）以及制作基于行业标准的地图符号库。
这就对地图的生产者来说，在对数据、行业符号标准以及所使用工具的熟悉程度都提出更高的要求。
2 ArcGIS的制图技术与技巧ESRI公司专注GIS行业几十年，ArcGIS产品在行业中应用非常广泛，在地图制图方面也有着出色的表现（制图可视化、空间数据管理、空间分析是ArcGIS的三大基石）。
ArcGIS的制图技术主要包括符号库技术、符号系统、标注、制图表达等。
巧妙的搭配使用这些制图技术，可以满足专业的制图生产。
2.1 符号库技术地图最直接的表达就是使用符号表达。
arcgis使用教程
arcgis使用教程ArcGIS 是一款地理信息系统（GIS）软件，用于收集、存储、管理、分析和显示地理数据。
本教程将介绍如何使用ArcGIS进行地图数据的分析和可视化。
1. 安装ArcGIS软件首先，下载并安装ArcGIS软件。
可以从ESRI官方网站下载最新版本的ArcGIS软件。
按照安装程序的提示进行安装，完成后会在计算机上创建ArcGIS的快捷方式。
2. 基本界面介绍打开ArcGIS软件后，会看到一个主界面。
主界面包含了各种工具和菜单，用于操作和管理地理数据。
左侧是图层列表，可以在这里查看和管理已加载的地理数据。
右侧是地图视图，用于显示地理数据。
3. 数据导入在ArcGIS中，可以导入各种地理数据，包括shapefile文件、栅格数据、GPS数据等。
导入数据的方法包括拖拽文件到图层列表、从菜单中选择导入选项，或者使用导入工具进行导入。
导入后，可以在图层列表中看到导入的数据。
4. 数据显示和样式设置在图层列表中选择要显示的图层，然后在地图视图中可以看到该图层的数据。
可以通过调整图层的透明度、颜色、符号等样式设置来美化数据的显示效果。
5. 数据查询和筛选ArcGIS提供了各种数据查询和筛选工具，可以根据属性值的条件查询和筛选地理数据。
选择要查询或筛选的图层，然后使用查询和筛选工具进行操作。
6. 地理处理和分析ArcGIS提供了地理处理和分析工具，可以进行空间分析、缓冲区分析、叠加分析等操作。
选择要进行处理或分析的图层，然后使用相应的工具进行操作。
7. 地图设计和制图通过调整图层的显示样式、添加标注、设置图例和比例尺等操作，可以设计和制作出美观的地图。
在地图视图中进行相关的操作，然后保存地图以供后续使用。
8. 数据输出和分享完成地图的设计和制作后，可以将地图输出为不同的格式，包括图片、PDF、动画等。
同时，也可以将地图分享至ArcGIS Online等平台，与他人共享地理数据和地图项目。
注意：本教程只是ArcGIS的基本使用介绍，还有更多高级的功能和工具可以进一步探索和学习。
arcgis空间数据处理实验报告.doc
arcgis空间数据处理实验报告.doc本文为arcgis空间数据处理实验报告，主要介绍针对一片区域的空间数据的处理过程及结果。
实验背景本次实验所使用的数据为一片区域内的点数据和面数据，需要对这些数据进行空间分析和可视化。
实验过程1.数据导入首先需要将数据导入到arcgis中，对于点数据和面数据都可以使用“增加数据”快捷方式导入。
导入后需要对图例进行编辑，调整颜色和符号以便于后续分析。
2.空间查询接下来需要对空间数据进行查询，根据实验需求进行选择。
在本次实验中需要对区域内的点数据进行查询，筛选出符合条件的点。
若查询条件不明确，可以通过在地图上绘制多边形圈定区域，然后使用“半径查询”等工具来进行精确的查询。
3.编辑数据在查询出符合条件的点后，需要对这些数据进行编辑，包括删除不必要的数据，修改数据属性等操作。
也可以在数据上添加标签和注释，以便于数据的展示和交流。
4.空间分析空间分析是arcgis的核心功能之一，可以通过这个功能来研究空间数据中的各种关系和规律。
对于本次实验的点数据，可以进行空间交叉分析和空间缓冲区分析，从而深入挖掘数据潜在的关联。
对于面数据，可以进行覆盖分析和叠置分析，以便于发现各个区域之间的差异和共性。
5.地图制作最后需要将处理后的数据可视化，制作出清晰明了的地图。
地图制作的关键在于色彩搭配和图例设计，需要选用颜色鲜艳而又充满层次感的配色方案，并清晰明了地展示数据特征。
实验结果本次实验的主要数据为一片区域内的点和面数据，经过上述步骤后，得出了以下结论：1.经过空间交叉分析和空间缓冲区分析，发现该区域内的点数据主要分布在交通枢纽周围和商业区附近，说明该区域的发展重心主要在交通和商业两个方面。
2.通过对面数据进行叠置分析，可以发现该区域内各个居住区面积的大小和人口密度的差异，从而为规划和设计提供参考。
3.制作地图后，可以清晰明了地展示区域的各个特征和差异，有助于更好地理解该区域内的空间结构和发展特点。
空间数据案例式实验教程
空间数据案例式实验教程一、实验目的通过一系列实验案例，学习如何使用空间数据进行分析和可视化。
二、实验环境1. ArcGIS Pro软件2. 空间数据集（可以从国家数据中心等网站下载）三、实验步骤本实验共分为8个案例，每个案例都有详细的步骤和说明。
学生可以按照步骤依次完成每个案例，并加深对空间数据分析和可视化的理解。
案例1：制作地图1. 添加地图数据2. 添加底图3. 选择合适的地图样式4. 调整地图图层透明度和大小5. 添加地图标注案例2：制作热力图1. 导入点数据2. 调整点的大小和颜色3. 制作热力图4. 调整热力图透明度和颜色案例3：制作3D地图1. 添加3D场景2. 导入地图数据3. 调整3D场景视角4. 调整地图图层高度5. 添加3D标注案例4：制作时序地图1. 导入时间序列数据2. 定义时间序列字段3. 制作时序地图4. 添加时间序列动画效果案例5：制作交互式地图1. 建立Web地图2. 导入地图数据3. 制作交互式地图4. 添加信息提示框和工具栏案例6：制作空间分析图1. 导入图层数据2. 制作空间统计图3. 制作热点分析图4. 制作空间缓冲区分析图案例7：制作网络分析图1. 导入地图数据2. 建立网络数据集3. 进行网络分析4. 制作网络路径图案例8：制作栅格分析图1. 导入栅格数据2. 进行栅格统计分析3. 制作栅格统计图4. 制作栅格交互式图四、实验总结通过这些实验案例，学生可以学会如何使用空间数据进行地图制作、热力图制作、3D地图制作、时序地图制作、交互式地图制作、空间分析图制作、网络分析图制作、栅格分析图制作等技能。
同时，学生还可以学到如何选择合适的地图样式、调整地图图层透明度和大小、添加标注和工具栏等技能。
这些知识和技能将会为他们日后的工作和学习提供帮助。
（以上内容由AI自动生成，仅供参考。
）。
ARCGis制图简洁教程
注意：在项目实施之前建立图层属性字段时，请进行详细的考虑，需要对图斑记录（意思就是一个面 状图板，如一个小班）的哪些属性进行统计？原则是宁可多建立几个属性字段备用，也不要在不够时再来 添加，因为添加的属性字段在调整顺序和属性字段的字段类型修改都比一次操作麻烦的多。
图 13 以图 13 所示为例，来说明所建图层属性字段，面积建议选择 Double 型，可以在计算后小班标注时， 很轻松的调整小数位数；小班号，建议选短整型或者 text 型亦可；凡需要汉字输入的，都选择 Text 型。如 图所示的属性字段还不够全，通常情况下，为了留一手，可以再建两个字段，比如：其他或者是备注，字 段类型建议设置为 Text 型，备用。属性字段建立完毕，点击 Finish 后，一个名为 wudongde 的面状图层建 立好了，如图 14 所示：
住不放，移动结点位置
到目标位置后，松开左键后，在空白处左键单击，
即可完成图形的修改。
（5）追踪公共边——Trace Tool 这个工具，主要是针对在一个图斑旁边增加一个图斑，这两个图斑有公共边，为了避免两个图斑间有
间隙或有重叠造成面积计算算少或是重算的情况。我们需要使 用如右图红框内的工具，Trace Tool。点击后可见笔形工具，变
图5
图 1 ArcMap 窗口界面
2.熟悉完界面后，接下来介绍如何建立矢量图形的数据库 点击 ArcMap 窗口界面上的 ArcCatalog 图标 ，出现的界面如图 6 所示（以 E 盘 TEST 文件为例）：
图6 此数据库为.mdb 格式，对此新建数据库命名为 test.mdb，修改操作为：右击该数据库，选择 rename， 删除 New Personal Geodatabase，并输入 test。这里需要注意的是，由于 ArcGIS10.0 中文版以前的版本对汉 语的支持不是很好，所以，为了避免在数据调用及处理过程中出错，建议最好在命名时用英文或是拼音来 命名，命名后如图 7 所示：（到这里，数据库已经建好了）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ArcGIS空间数据的可视化表达之制图数据操作2012-11-23 11:50:16 一幅ArcMap 地图通常包括若干个数据组，如果用户需要复制数据组或者调整数据组的尺寸，生成数据组定位图，就需要在版面视图直接操作制图数据。
1. 复制地图数据组（1）在ArcMap 窗口版面视图单击需要复制的原有制图数据组。
（2）在原有制图数据组上右键打开制图要素操作快捷菜单。
（3）单击Copy 命令或者直接快捷键Ctrl+C 将制图数据组复制到剪贴板。
（4）鼠标移至选择制图数据组以外的图面上，右键打开图面设置快捷菜单，单击Paste命令或者直接快捷键Ctrl+V 将制图数据粘贴到地图中。
（5）地图输出窗口增加一个复制数据组,同时，内容表中也增加一个New Data Frame。
2. 设置总图数据组根据输出地图中现有的两个数据组，将一个数据组作为说明另一个数据组空间位置关系的总图数据织(Oveview Data Frame)，在实际应用中是非常有意义的。
当一幅地图包含若干数据组时，一个总图可以对应若干样图。
一个总图与样图的关系建立起来，调整样图范围时，总图中的定位框图的位置与大小将同时发生相应的调整。
（1）在ArcMap 窗口版面视图中，在将要作为总图的数据组上右键打开制图要素操作快捷菜单。
单击Properties 命令，打开Data Frame Properties 对话框（如图1）。
图1 Data Frame Properties 对话框（2）单击Extent Rectangles 标签，进入Extent Rectangles 选项卡。
（3）在Other data frames 选项组的窗口中选择样图数据组：Data Frame2。
单击右向箭头按钮将样图数据组添加到右边的窗口。
（4）单击Frame 按钮，打开Frame Properties 对话框，选择合适的边框，底色和阴影。
（5）单击确定返回。
完成了设置之后，如果调整样图，可以在总图中浏览其整体效果。
3. 旋转制图数据组在实际应用中，由于制图区域的形状或其他原因，可能需要对输出的制图数据组进行一定角度的旋转，以满足某种制图效果。
具体的旋转操作如下：（1）在ArcMap 窗口主菜单条中单击View 下的Toolbar 命令，打开Data Frame Tools 工具条。
（2）在Frame Tools 工具条上单击Rotate Data Frame 按钮。
（3）鼠标移至版面视图需要旋转的数据组上，左键拖放旋转。
如果要取消刚才的旋转操作，只需要单击Clear Rotation 按钮。
4. 绘制坐标格网地图中的坐标格网属于地图的三大要素之一，是重要的要素组成，反映地图的坐标系统或地图投影信息。
不同制图区域的大小，有着不同类型的坐标格网：小比例尺大区域的地图通常使用经纬线格网；中比例尺中区域地图通常使用投影坐标格网，又叫公里格网；大比例尺小区域地图，通常使用公里格网或索引参考格网。
下面分别说明不同类型坐标格网的设置。
（1）地理坐标格网设置1）在需要放置地理坐标格网的数据组上右键打开Data Frame Properties 对话框，单击Grids 标签进入Grids 选项卡。
2）单击New Grid 按钮，打开Grids and Graticules Wizard 对话框（如图2）。
图2 Grids and Graticules Wizard 对话框3）选择Graticule：divides map by meridians and parallels(绘制经纬线格网)单选按钮。
在Grld 文本框中输入坐标格网名称；Reference Graticule。
4）单击下一步按钮，打开Create a Graticule 对话框。
在Appearence 选项组选择 Graticule and labels(绘制经纬线格网并标注)单选按钮。
在Intervals 选项组输入经纬线格网的间隔，纬线间隔(Place parallels)：10 度0 分0 秒；经线间隔(P1ace meridians)：10 度0 分0 秒。
5）单击下一步，打开Axes and labels 对话框，如图3所示。
在Axes 选项组选中Major division tiks(绘制主要格网标注线)和Minor division tiks(绘制次要格网标注线)复选框。
单击Major division tiks 和Minor division tiks 后面的Line Style 按钮，设置标注线符号。
在Number of ticks per major 微调框中输入主要格网细分数：5。
单击Labeling 选项组中Text 按纽，设置坐标标注字体参数。
图3 Axes and labels 对话框6）单击下一步按钮，打开Create a graticule对话框，如图4所示。
在Graticule Border 选项组选择Place a simple border at edge of graticule 单选按钮。
在Neatline 选项组选中Place a border outside the grid(在格网线外绘制轮廓线)复选框。
在Graticules Properties 选项组选择Store as a fixed grid that s with changes to the data frame(经纬格网将随着数据组的变化而更新)单选按钮。
图4 Create a graticule对话框7）单击“完成”按钮，完成经纬网的设置，返回Data Frame Properties 对话框，所建立的格网文件显示在列表。
单击确定按钮，经纬线坐标格网出现在版面视图。
（2）地图公里格网设置1）在需要放置地理坐标格网的数据组上右键打开Data Frame Properties 对话框，单击Grids 标签进入Grids 选项卡。
2）单击New Grid 按钮，打开Grids and Graticules Wizard 对话框（如图5）。
选择Measure Grid：Devides map a grid of map unit(绘制公里格网单元)单选按钮。
在Grid Name 文本框输入坐标格网名称：Measure Grid。
图 5 Grids and Graticules Wizard对3）单击下一步按钮，打开Create a Measure Grid 对话框（如图6）。
4）在appearance 选项组选择Grid and labels(绘制公里格网并标注)单选按钮；(若选择第一项Labels only，则只放置坐标标注，而不绘制坐标格网；而选择第二项Tick marks and labels，只绘制格网线交叉十字及标注)。
在Intervals文本框输入公里格网的间隔：在x Axes 和Y Axes 的文本框中分别输入水平和垂直格网间隔：5000。
图6 Create a Measure Grid对话5）单击下一步按钮，打开Axes and Labels 对话框（如图7）。
6）在Axes 选项组选中Major division tiks(绘制主要格网标注线)和Minor division tiks(绘制次要格网标注线)复选框。
单击Major division tiks 和Minor division tiks 后面的Line Style 按钮，设置标注线符号。
在Number of ticks per major 微调框中输入主要格网细分数：5。
单击Labeling 选项组中Text 按纽，设置坐标标注字体参数。
图7 Axes and Labels 对话7）单击下一步按钮，打开Create a measured grid 对话框（如图8）。
图8 Create a measured grid 对话8）在Measure Grid Border 选项组选中Place a border between grid and axis labels 复选框。
在Neatline 选项组选中P1ace a borderoutside the grid(在格网线外绘制轮廓线)复选框。
在Grid Properties 选项组选择Store as a fixed grid that s with changes to the data frame(公里格网将随着数据组的变化而更新)单选按钮。
9）单击完成按钮，完成公里坐标格网的设置。
返回Data Frame Properties 对话框所建立的格网文件显示在列表，单击确定按钮，公里坐标格网出现在版面。
（3）索引参考格网设置1）在需要放置地理坐标格网的数据组上右键打开Data Frame Properties 对话框，单击Grids 标签进入Grids 选项卡。
2）单击New Grid 按钮，打开Grids and Graticules Wizard 对话框（如图9）。
图9 Grids and Graticules Wizard 对话框3）选择Reference Grid：Devides map a grid for indexing(绘制参考格网)单选按钮。
在Grid Name 文本框输入坐标格网名称：Index Grid。
4）单击下一步按钮，打开Create a Reference Grid 对话框（如图10）。
图10 Create a Reference Grid 对话框5）在Appearance 选项组选择Grid and Index tabs(绘制参考格网及标识)单选按钮。
在Intervals 选项组中输入参考格网的间隔(Divide grid )：5 columns，5 rows。
6）单击下一步按钮，打开Create a reference grid 对话框（如图11）。
7）在Tab StyIe 选项组选择Tab 下拉选项：Continuous Tabs(连续参考标识 )。
单击color按钮，定义参考格网标识框底色。
单击Font 按钮，定义参考格网标识字体及其大小。
在Tab Configuration 选项组选择A，B，C，…in columns 单选按钮。
8）单击下一步按钮，打开Create a reference grid 对话框（如图12）。
图11 Create a reference grid 对话框图12 Create a reference grid 对话框9）在Reference Grid Border 选项组中，选中P1ace a border between grid and axis labels复选框，单击线划按钮，定义轮廓线符号参数。
