美国固瑞克高压无气喷涂机
固瑞克xtreme系列喷涂机套件中文
Xtreme 套件
适用于保护涂层的高性能、高压喷涂套件。仅适合专业用途。
312437J
ZH
重要安全说明
请阅读本手册的所有警告及说明。 妥善保存这些说明。
有关型号信息及最大工作压力，请参见第 4 页。
r_x25dh1_x45dl1_311164_1f
II 2 G
目录
相关手册 . . . . . . . . . . . . . . . 型号 . . . . . . . . . . . . . . . . . 喷涂机套件 . . . . . . . . . . . . . 专用喷涂机套件 . . . . . . . . . . . 可配置的推车套件 . . . . . . . . . . 泵套件 . . . . . . . . . . . . . . . 警告 . . . . . . . . . . . . . . . . . 组件识别 - 车式安装 . . . . . . . . . . 组件识别 - 壁式安装 . . . . . . . . . . 系统组件 . . . . . . . . . . . . . . 接地 . . . . . . . . . . . . . . . . . 设置 . . . . . . . . . . . . . . . . . 泄压步骤 . . . . . . . . . . . . . . . 扳机锁 . . . . . . . . . . . . . . . 填料 / 冲洗 . . . . . . . . . . . . . . 喷涂 . . . . . . . . . . . . . . . . . 循环锌流体 . . . . . . . . . . . . . 关机 . . . . . . . . . . . . . . . . . 维护 . . . . . . . . . . . . . . . . . 预防性维护计划 . . . . . . . . . . . 日常维护 . . . . . . . . . . . . . . 防腐蚀 . . . . . . . . . . . . . . . 推车维护 . . . . . . . . . . . . . . DataTrak 控制器和指示灯 . . . . . . . . DataTrak 操作 . . . . . . . . . . . . . 设置模式 . . . . . . . . . . . . . . 运行模式 . . . . . . . . . . . . . . 故障排除 . . . . . . . . . . . . . . . Xtreme 下缸体的拆卸 . . . . . . . . . . 断开和重新连接下缸体 . . . . . . . . 壁式安装组件 . . . . . . . . . . . . . 料斗组件 . . . . . . . . . . . . . . . 无气 Xtreme 喷涂机零配件 . . . . . . . 壁式安装 Xtreme 套件零配件 . . . . . . 零配件 - 无气 Xtreme 喷涂机套件 . . . . 零配件 - 全部无气喷涂机套件 . . . . 通用零配件 . . . . . . . . . . . . . 气助 Xtreme 喷涂机零配件 . . . . . . . Xtreme 喷锌机零配件 . . . . . . . . . . 零配件 - 气助和喷锌机套件 . . . . . . . Dura-Flo 喷涂机零配件 . . . . . . . . . 零配件 - Dura-Flo 喷涂机套件 . . . . . 推车零配件 . . . . . . . . . . . . . . 重型推车，287884 型 . . . . . . . . 轻质推车，287919 型 . . . . . . . . 泵套件零配件 . . . . . . . . . . . . . 带 L085C# 下缸体的泵套件 （比率为 80:1） 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 4 4 5 5 6 7 9 10 11 12 12 13 13 14 16 16 17 18 18 18 18 18 19 20 20 20 23 24 24 26 26 28 29 30 30 35 37 38 39 40 41 42 42 42 43 44 带 L115C# 下缸体的泵套件 （比率为 35:1 和 55:1） 45 带 L145C# 和 L14AC1 下缸体的泵套件 （比率为 31:1、46:1 和 90:1） . . . . . . 46 带 L180C# 和 L18AC1 下缸体的泵套件 （比率为 24:1、40:1 和 70:1） . . . . . . 47 带 L220C# 下缸体的泵套件 （比率为 21:1、30:1 和 60:1） . . . . . . 48 带 L250C# 下缸体的泵套件 （比率为 50:1） . . 49 带 L290C# 下缸体的泵套件 （比率为 16:1、25:1 和 45:1） . . . . . . . . . . . . . . . . . 50 尺寸 . . . . . . . . . . . . . . . . . . . . 51 重量 . . . . . . . . . . . . . . . . . . 53 安装孔图 . . . . . . . . . . . . . . . . . . 54 壁式安装支架 . . . . . . . . . . . . . . 54 附件 . . . . . . . . . . . . . . . . . . . . 55 技术数据 . . . . . . . . . . . . . . . . . . 56 泵套件性能表 . . . . . . . . . . . . . . . . 57 Graco Standard Warranty . . . . . . . . . . . . . . . . . . . 60 Graco Information . . . . . . . . . . . . . . . . . . . . . . . . . 60

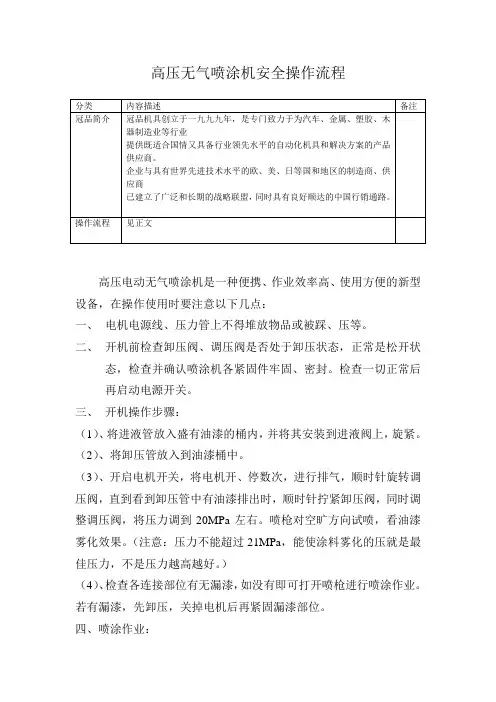

固瑞克高压无气喷涂机安全操作流程
高压无气喷涂机安全操作流程高压电动无气喷涂机是一种便携、作业效率高、使用方便的新型设备，在操作使用时要注意以下几点：一、电机电源线、压力管上不得堆放物品或被踩、压等。
二、开机前检查卸压阀、调压阀是否处于卸压状态，正常是松开状态，检查并确认喷涂机各紧固件牢固、密封。
检查一切正常后再启动电源开关。
三、开机操作步骤：（1）、将进液管放入盛有油漆的桶内，并将其安装到进液阀上，旋紧。
（2）、将卸压管放入到油漆桶中。
（3）、开启电机开关，将电机开、停数次，进行排气，顺时针旋转调压阀，直到看到卸压管中有油漆排出时，顺时针拧紧卸压阀，同时调整调压阀，将压力调到20MPa左右。
喷枪对空旷方向试喷，看油漆雾化效果。
（注意：压力不能超过21MPa，能使涂料雾化的压就是最佳压力，不是压力越高越好。
）（4）、检查各连接部位有无漏漆，如没有即可打开喷枪进行喷涂作业。
若有漏漆，先卸压，关掉电机后再紧固漏漆部位。
四、喷涂作业：（1）、若喷射距离远，请接上延长杆即可。
（2）、在喷涂作业过程中如需暂停工作，应先将卸压阀逆时针旋转，将压力释放为零，此时涂料从卸压管流出，关掉电机，把喷嘴浸入到稀释剂里，防止殘留在喷嘴内的油漆变硬造成堵塞。
（3）、作业时如出现喷嘴堵塞现象，需将喷嘴反转180度喷射几次，然后转向喷射位置即可进行正常喷涂。
五、喷涂过程中注意事项：（1）、切勿用手指堵住泄漏处或喷嘴口。
任何时候不允许把喷枪对着自己或他人。
（2）、停止作业或装卸喷时，请将喷枪的锁紧旋扭扳上。
作业时采取相应的防护措施（如防护口罩等）（3）、请勿在喷涂作业中吸烟。
（4）、请勿在通风差，有火花或有可燃物的区域施工。
（5）、移动本机时，要切断电源，切勿拉扯设备电源线。
六、每次使用结束后，把喷嘴转动180度，用稀释剂自动循环清洗十分钟以上，将卸压阀逆时针旋转，将压力释放为零，然后关闭电源开关，盖上防尘罩。
固瑞克XM双组份高压无气喷涂机故障排除
固瑞克XM高压无气喷涂机【双组份防腐涂料】故障排除固瑞克XM双组份高压无气喷涂机可混合和喷涂大部分双组份环氧树脂和聚氨酯保护涂料，但在使用过程中总会出现各种各样的故障，固瑞克XM高压无气喷涂机的故障及排除方法整理如下： 注意：喷涂机使用时，供气不足将引起很多问题，在运行时，入口空气压力表读数不能降至0.35兆帕（3.5巴，50磅/平方英寸）以下故障原因解决方案配有交流发电机电源的系统上显示屏不亮，无电源空气阀未接通供气压力太低接通系统的主空气阀将压力增加到0.21兆帕（2.1巴，30磅/平方英寸）或更高供气过滤器堵塞，入口岐管过滤器（604）或空气调节器（344）过滤器堵塞清洗滤杯，更换过滤器滤芯涡轮空气调节器（277）设置太低交流发电机涡轮故障电源未连接至主板显板故障CAN电缆（268）故障，或CAN电缆已断开更换显示模块无电源，隔离开关“关闭”或断路器“打开”调节到12.6+/-0.07巴，18+/-1磅/平方英寸维修或更换涡轮检查主板的电源连接更换显板检查电缆并更换更换显示模块带有交流发电机电源的系统上显示屏不亮，FCM (218) 和LSB (219)上的绿灯亮，但显示模块(204)背面的绿灯不亮重置主隔离开关和断路器显示屏、FCM或USB模块上的绿灯不亮检查电源的J1、引脚2和3是否有24伏直流，如果没有24伏直流，则用15V747更换显示屏CAN电缆（266）没通电源，FCM (218) 上的绿灯亮，但USB模块 ( 219 ) 上的绿灯不亮检查CAN电缆，如有必要，可进行更换USB模块（219）上的绿灯不亮检查CAN电缆（274），如有必要，可进行更换带有壁式电源的系统上显示屏不亮，显示模块(204)背面的绿灯不亮带有壁式电源的系统上显示屏不亮，显示模块（204）背面的绿灯亮显示模块故障更换显示模块供给泵的空气压力太低将压力增加到0.35兆帕（3.5巴，50磅/平方英寸）或更高检查导向管路是否有纠结或挤压手动启动电磁阀，如果无法启动，则更换电磁阀更换阀维修或更换阀--空气导向管阻塞电磁阀被卡主通向发动机的空气先导阀已卡住计量阀没有打开启动发动机停止运转在系统设置屏幕中选择了不正确的泵选择运行模式且蓝色LED 指示灯亮亮起来时，泵不会运行因过度搅拌、循环和加热，流体中已混进空气，流体处于压力下时，可按照容积进行测量用新鲜流体再进行泵测试，如果已知每种流体的比重，则按重量检查样本（750毫升*比重等于重量克数）如果重量正确，则烧杯内另外的容积是空气已完成泵测试且没有错误，但A或B组份在烧杯中的量超过750毫升已完成批量测试并没有错误，但A或B组份在烧杯中的量比屏幕上显示的量更多请参见前述泵测试故障原因请参见前述泵测试故障的解决办法按下启动按钮时，喷涂机不启动检查启动开关和线束的连续性：该开关属于常开电路检查停止开关和线束的连续性：停止开关属于常闭电路启动开关或线束有问题停止开关或线束有问题使用内径为3/4英寸（最小）的软管使用流量更大的压缩机增大压力清洗过滤器释放压力，安装更大的喷嘴，遵循喷枪手册说明供气软管太细或太供气不足供给泵的空气压力太低流体A或B过滤器堵塞喷嘴太小检查各零配件上是否有固化的涂料，清洗或更换，或者用更粗的软管和更大的混合器混合器或软管部分堵塞或太细窄流速太低A和B软管没有同时加注至正确压力比，因此，需要增加喷涂时间以平衡压力，比率屏幕条码图形在压力平衡之前将停留在一边当处于循环模式时，关闭循环阀并增加软管中的压力，直到获得正确的喷涂压力选择正确的软管尺寸以平衡其容积比率使用远程混合岐管时，在启动喷涂模式之后，收到比率警告A和B软管没有同时加注至正确压力比，因此，需要增加喷涂时间以平衡压力，比率屏幕条码图形在压力平衡之前将停留在一边当处于循环模式时，关闭循环阀并增加软管中的压力，直到获得正确的喷涂压力选择正确的软管尺寸以平衡其容积比率喷涂时缓慢改变压力使用远程混合岐管时，在压力发生较大的改变后，会收到比率警告进料压力太高，计量泵的进料压力在上升冲程中太高，进料压力仅在上冲程中增加至出口压力的两倍使用所需的最低进料压力以保持进料使用进料泵时，喷枪处的压力不稳故障排除。
固瑞克高压无气喷涂机Xtreme-Duty高性能高压无气涂料软管概述
1/2 in (12.7 mm) 1/2 in 1/2 in (12.7 mm) 1/2 in 1/2 in (12.7 mm) 1/2 in 1/2 in (12.7 mm) 1/2 in
H45050 50 ft (15.2 m) 1/2 in (12.7 mm) 1/2 in H4501X 100 ft (30.5 m) 1/2 in (12.7 mm) 1/2 in
H7251X 100 ft (30.5 m) 1/4 in (6.4 mm) H73803 H73806 3 ft (0.9 m) 6 ft (1.8 m) 3/8 in (9.5 mm) 3/8 in (9.5 mm) 3/8 in (9.5 mm) 3/8 in (9.5 mm) 3/8 in (9.5 mm)
Xtreme-Duty
Xtreme-Duty 7250psi
4500 psi
5600 psi
7250 psi
17250psi500bar 4 2 3 -- 4
4500 psi (310 bar) H42503 H42506 3 ft (0.9 m) 6 ft (1.8 m) 1/4 in (6.4 mm) 1/4 in (6.4 mm) 1/4 in (6.4 mm) 1/4 in (6.4 mm) 1/4 in (6.4 mm) NPSM 1/4 in 1/4 in 1/4 in 1/4 in 1/4 in 1/4 in 3/8 in 3/8 in 3/8 in 3/8 in 3/8 in 3/8 in H52503 H52506 5600 psi (386 bar) 3 ft (0.9 m) 6 ft (1.8 m) 1/4 in (6.4 mm) 1/4 in (6.4 mm) 1/4 in (6.4 mm) 1/4 in (6.4 mm) 1/4 in (6.4 mm) NPSM 1/4 in 1/4 in 1/4 in 1/4 in 1/4 in 1/4 in 3/8 in 3/8 in 3/8 in 3/8 in 3/8 in 3/8 in H72503 H72506 7250 psi (500 bar) 3 ft (0.9 m) 6 ft (1.8 m) 1/4 in (6.4 mm) 1/4 in (6.4 mm) 1/4 in (6.4 mm) 1/4 in (6.4 mm) 1/4 in (6.4 mm) NPSM 1/4 in 1/4 in 1/4 in 1/4 in 1/4 in 1/4 in 3/8 in 3/8 in 3/8 in 3/8 in 3/8 in 3/8 in
固瑞克Xtreme高压无气喷涂机下缸体维修步骤(最全)word资料
固瑞克Xtreme高压无气喷涂机下缸体维修步骤(最全)word资料固瑞克Xtreme高压无气喷涂机下缸体维修步骤固瑞克Xtreme系列高压无气喷涂机,应用了固瑞克先进的Xtreme下泵体技术,密封件超高分子量聚乙烯材料以及高精度加工工艺保证持久耐磨,可轻松处理要求苛刻的保护涂层和防腐涂料。
其修理过程如下:所需工具一套活动扳手、转矩扳手、橡胶锤、手板压机、软木快(尺寸约为1平方英尺、软钳口的大台钳、螺纹润滑剂、凡士林、防卡润滑剂。
拆卸1.释放压力。
2.明断开下缸体与马达的连接。
或者,如果是车式安装系统,可将推车倒过来以便在推车上维修下缸体。
3.对于有内置过滤器的下缸体,要将上过滤器盖(20和下过滤器盖(26松开并卸下。
4.松开入口罩(14并将其从下气缸(11上卸下。
5.按压入口止回球(16使其从入口罩(14底部弹出(注意不要损坏基座(18以卸下整个入口止回球阀座组件。
1Xtreme下缸体:卸下入口止回球、底部O形圈(27*及基座。
然后再卸下入口止回球阀座(15顶部及底部沟槽内剩余的O形圈。
2115及更小的XP下缸体:卸下弹簧、入口止回球、底部O形圈及薄垫片。
然后再卸下入口止回球阀座(15顶部及底部沟槽内剩余的O形圈。
3145立方厘米及更大的XP下缸体:卸下入口止回球、底部O形圈及薄垫片。
然后再卸下入口止回球阀座(15顶部及底部沟槽内剩余的O形圈。
6.将下缸体垂直竖立在大台钳内。
用橡胶锤敲松但不要卸下密封螺母(2。
7.从下气缸(11上卸下锁定销(108.拧松并将出口罩(8垂直向上提起,使其脱离气缸。
小心不要刮伤活塞柱(1。
9.卸下卡盘总成。
卸下出口罩(8底部的O形圈(27*或29*,然后拧下密封卡筒(7上的密封螺母(2。
从密封卡筒(7上卸下内凹压套、外凸压套和V形密封圈(3。
注意:为了减少造成活塞柱(1和下气缸(11严重破坏的可能性,首先应把下气缸放在软木块上。
应始终使用橡胶锤或手扳压机将活塞柱从下气缸中敲出。
固瑞克Xtreme高压无气喷涂机分解图
25
TI9422b
*18
13 45
2 36 58 15
46* 45
40 62 47 41
下缸体分解图
3 43
12
Remote Exhaust (23) Detail
23
20 44
TI8801a
Poppet (12)
Detail
10
(see page 25)
12b
4
17*
112a †12c 112d
TI7750b
重型推车 E
B A
C
D
G
T
B
N
E C
D K
J
R P
r_x25dh1_x45dl1_311164_1f
TI8408a
料斗 (288347) 选件
马达分解图:（带有DataTrak和低噪音排气装置）
Low Noise Exhaust (24) Detail 56
44
63
55 57
20
De-Ice Exhaust (22) Detail
Xtreme 高压无气喷涂机分解图
组件识别 - 车式安装
A 空气入口，3/4 npt(f) B 放气型主空气阀（必要设备） C 空气泄压阀 D 空气过滤器（未显示） E 空气压力表 F 空气调节器调节旋钮 G DataTrak™ 位置 J 流体泄压/ 清洗阀（必要设备）
轻型推车
L
F
S
A
M
K 流体过滤器 L 接地导线（必要设备） M 下缸体 N 吸料软管和吸料管 P 流体出口 R 可选的流体出口，用于第二喷枪 S 衬垫螺母 T 除冰控制器
18*
59
See Packing
美国固瑞克840i无气喷涂机使用说明书
用户手册仅供专业使用无气喷涂技术使用此设备之前，须阅读此手册。
无气喷涂机 网站地址：国 际 型型号：High Rider Bare 800-130-CE High Rider Compete 800-131-CE Low Rider Bare 800-132-CE Low Rider Complete 800-133-CE注释：此手册中包含有重要的警告和说明。
请阅读和保留，作为参考。
目录安全预防措施 ...................................................................................... 2 一般性说明 .......................................................................................... 3 操作 ...................................................................................................... 4 设置 ...................................................................................................... 4 准备涂漆 .............................................................................................. 4 涂漆 .................................................................... 错误！未定义书签。
电子压力控制指示器 ........................................................................... 5 泄压程序 .............................................................................................. 6 喷涂 ...................................................................................................... 6 喷涂技术 .............................................................................................. 6 实践 ...................................................................................................... 7 清理 ...................................................................................................... 7 清洁喷枪 .............................................................................................. 7 维护保养 .............................................................................................. 8 维修和维护的一般性备注 ................................................................... 8 更换马达组件（电子控制） ............................................................... 8 更换齿轮 .............................................................................................. 8 更换转速器 .......................................................................................... 9 更换回流阀 .......................................................................................... 9 流体部位的维护 ................................................................................ 10 更换泵体过滤器 ................................................................................ 11 发现并修理故障 ................................................................................ 12 零件清单 ............................................................................................ 14 主电源组件 ........................................................................................ 14 驱动组件 ............................................................................................ 15 油漆仓组件 （P ／N ８００－３００） ...................................... 16 高扶手手推车 （P ／N 800-600） .............................................. 17 过滤组件（低扶手） ......................................................................... 18 标签 .................................................................................................... 18 低扶手手推车 （P ／N800－590） ................................................ 18 主要的／喷嘴组件（P ／N ８００－９１５）： ........................ 19 附件 .................................................................................................... 19 保证条款 .. (20)安全预防措施此手册中包含有使用设备之前必须阅读和了解的信息。
固瑞克Xtreme高压无气喷涂机正确喷涂步骤方法
8.
仅喷锌机： 不喷涂时，将空气压力降至 2.1 兆帕(21巴， 30 磅/平方英寸)。打开回流管，关闭喷枪阀。
5. 转动调节器的调节旋钮 (G) 直到压低压力。
9.
喷涂完成之后要进行冲洗。请参见填料/冲洗（第14页）。
10. 遵循泄压步骤（第 13 页）。
喷涂机
Graco Xtreme 高压无气喷涂机正确喷涂步骤方法。
喷涂
告诫 切 勿 让 泵 空 载 运 行 。 否 则 ， 泵 会 很 快 加 速 ， 告 诉运行 会使泵损坏。 1. 填料。请参见填料/ 冲洗（第 14 页）。 2. 遵循泄压步骤（第 13 页）。 3. 将喷嘴及喷嘴护罩装到喷枪上。 4. 打开放气型主空气阀 (B)。 7. 喷涂试验喷型。阅读流体生产商的建议。若有必要， 可作调整。若使用 AA 喷枪，在测试喷型时增加喷枪 的空气压力。
循环锌流体
+
1. 喷涂锌流体时，关闭回流管阀。喷涂时不需要进行循环。 不进行喷涂时，为了将流体循环回到供料桶，打开回流 管阀并锁上喷枪扳机的安全销。泵会继续运行： 3.
TI5048a
6. 松开喷枪扳机锁。
2.
在夜间关机前、更换喷嘴时或者检查或维修系统的任何 部分时，都必须先释放压力。循环期间，喷枪管路中会 留有一些流体，必须将其排出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
美国固瑞克高压无气喷涂机
引言:美国固瑞克GRACO高压无气喷涂机迎合了当前市场的需求。
比如说一些钢结构喷涂行业中以及一些大型船舶制造行业中往往希望喷涂机更具有实用性，在实际的操作中更加的简单高效，那么它的实用性究竟如何体现的呢？
第一、喷涂膜厚及涂料粘度都是喷涂机选择考核的指标。
美国GRACO高压无气喷涂机会根据喷涂效果来实行不同的喷涂技术，它提供从25:1到70:1的众多机型供市场选择，并配置不同的下缸体，从115cc到290cc，以方便不同的喷涂量需求。
第二、美国GRACO高压无气喷涂机可以根据即将会应用到的行业来做出调整，有的工业生产过程中对于防腐的要求比较高，比如说长距离输送管道以及大容量的油罐等。
固瑞克喷涂机拥有高防腐喷涂机，以及超软无气涂料管，配备长杆高压无气喷枪，能够零距离喷涂深度工件物。
第三、很多涂料具有超高粘度，非常难喷涂，但给予一定的温度提升，涂料粘度则会降低。
美国GRACO高压无气喷涂机可配备Viscon加热器，自带温度控制及温度显示，可选防爆和非防爆的类型，可承受7250psi 的高压，通过加热器可以大幅度降低材料粘度，更容易进行输送和喷涂。
第四，市场需求两种涂料混合在一起再进行喷涂达到更好的效果，但混合后会立刻凝固。
美国GRACO高压无气喷涂机根据这种市场需求，配置了双组份喷涂机，可根据涂料配比需求自动输送配比，并设置远端混合器，让涂料在近距离达到工件物时充分混合，经过喷枪喷出。
这种技术有效解决了双组份涂料混合凝固迅速的问题。
总结:市场上的需求变化决定了美国固瑞克高压无气喷涂机的研发，固瑞克提供的产品在很大程度上符合现实生产过程中的需求，在推出每一款产品之前该公司都会反复的检验，也正是因为这种严谨的态度深受市场的欢迎。
