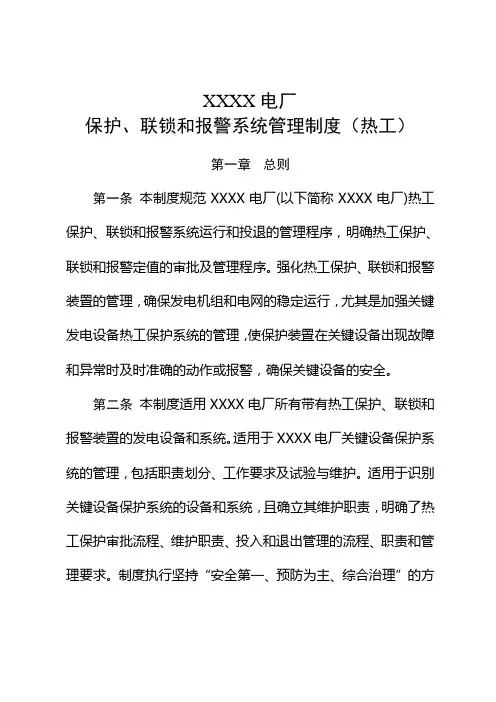

XXXX电厂保护、联锁和报警系统管理制度（热工）第一章总则第一条本制度规范XXXX电厂(以下简称XXXX电厂)热工保护、联锁和报警系统运行和投退的管理程序，明确热工保护、联锁和报警定值的审批及管理程序。
强化热工保护、联锁和报警装置的管理，确保发电机组和电网的稳定运行，尤其是加强关键发电设备热工保护系统的管理，使保护装置在关键设备出现故障和异常时及时准确的动作或报警，确保关键设备的安全。
第二条本制度适用XXXX电厂所有带有热工保护、联锁和报警装置的发电设备和系统。
适用于XXXX电厂关键设备保护系统的管理，包括职责划分、工作要求及试验与维护。
适用于识别关键设备保护系统的设备和系统，且确立其维护职责，明确了热工保护审批流程、维护职责、投入和退出管理的流程、职责和管理要求。
制度执行坚持“安全第一、预防为主、综合治理”的方针，遵循“保人身、保设备、保电网”的原则，以安全作业规程、相关规程规范为准绳，严格执行“三票三制”，严格规范人员行为，杜绝违章，防止事故的发生。
第二章执行依据与规定第三条引用标准及关联制度：（一）《发电厂热工仪表及控制系统技术监督导则》（DL/T 1056）（二）《火力发电厂热工自动化系统检修运行维护规程》（DL/T 774）（三）国家能源局《防止电力生产事故的二十五项重点要求》（国能安全〔2014〕161号）（四）XX公司《火力发电厂热工技术监督标准》（五）XX公司《火力发电厂技术监督通用管理标准》（六）XX公司公司《火力发电厂全过程技术监督考核标准（试行）》(七)《XXXXXXX热工保护投退管理制度》第四条专用术语定义（一）主保护：指直接引发锅炉BT、MFT，直接使汽轮机跳闸、发电机解列的保护及炉、机、电之间的大联锁。
XXXX 电厂主保护为BT、MFT、ETS（包含DEH）以及与发电机跳闸相关保护。
（二）主要辅机保护、联锁：指直接引发发电机组主要辅助设备停运或系统退出运行的保护功能，以及主要辅机和设备间的联锁功能。
热工保护定值管理办法
热工保护定值管理办法4．1 保护定值的修改必须严格按照审批制度进行，任何人不得随意修改保护定值。
4．2 保护定值确需修改，必须由总厂总工程师组织有关专业技术人员进行充分讨论后，由总工程师批准后方可更改，并备案。
附表1#21、#22机组热工保护、联锁定值表项目定值动作内容序号一．锅炉部分1．汽包水位汽泡水位高一值+50mm a.降至高一值以下时，关事故放水二次门，延时30s关一次门。
b.发信号。
汽泡水位高二值+75mm 开事故放水二次门甲乙侧水位同时高三+250mm 延时5s，MFT动作值汽泡水位低一值-50mm 发信号汽泡水位低二值-75mm甲乙侧水位同时低三-250mm 延时5s，MFT动作值2．炉膛压力炉膛正压高一值+200Pa 发信号+1500Pa 延时5s，MFT动作炉膛正压高二值（三取二）炉膛负压高一值-200Pa 发信号-1500Pa 延时5s，MFT动作炉膛负压高二值（三取二）3．过热压力过热压力高一值13.4MPa 发信号过热压力高二值14.1MPa 开对空排汽一、二次门过热压力至恢复值13.2MPa 关对空排汽二次门，延时30s关一次门过热压力高一值12.4MPa 发信号过热压力低一值9.8MPa 发信号4. 再热压力再热压力高一值 2.25MPa 发信号再热压力高二值 2.50MPa 开对空排汽一、二次门再热压力至恢复值 2.15MPa 关对空排汽二次门，延时30s关一次门再热器出口压力低一发信号值2.4MPa 发信号再热器出口压力高一值5. 安全门动作2.84MPa 安全门动作低再入口安全门动作值2.55MPa 安全门回座恢复值2.65MPa 安全门动作高再出口安全门(1)(2)动作值2.55MPa 安全门回座恢复值甲过安全门(1)14.81Mpa 安全门动作动作值13.44MPa 安全门回座恢复值14.42Mpa 安全门动作乙过安全门(1)动作值13.24MPa 安全门回座恢复值16.53Mpa 安全门动作甲汽包工作安全门(2)动作值恢复值15.01MPa 安全门回座乙汽包控制安全门(2)动作值16.01Mpa 安全门动作恢复值14.72MPa 安全门回座6．磨煤机磨煤机回油温度高45℃相应磨煤机跳闸磨煤机油压力低一值0.147MPa 发信号、备用油泵启动磨煤机油压力低二值0.098MPa 发信号、运行的磨煤机跳闸磨煤机深压达规定值0.196Mpa 允许启动磨煤机12. 空压机空压机润滑油压低0.1MPa 空压机跳闸空压机奖却水压低0.05MPa 空压机跳闸13. 引送风机引、送风机稀油站油压达规定值0.1Mpa 能启动送引风机、能高低速切换引、送风机稀油站油压低0.05MPa 发信号（油泵故障）二．汽机部分：1．汽机本体保护汽机超速3340r/min 停机发信号轴向位移大一值+0.8mm-1.25mm发信号、停机轴向位移大二值+1.2mm-1.65mm胀差大一值高压缸+4.0mm发信号-0.5mm中压缸+3.0mm-0.5mm低压缸+5.0mm-2.0mm胀差大二值高压缸+5.0mm发信号、停机-1.0mm中压缸+4.5mm-1.0mm低压缸+6.0mm-3.0mm轴承盖振动大一50um 发信号值100um 发信号、停机大二值凝汽器真空低一值-0.0833MPa 发信号低二值-0.0686MPa 发信号、停机汽轮机润滑油压低一值0.05MPa 发信号、联动交流油泵低二值0.04MPa 发信号、停机、联动直流油泵低三值0.03MPa 发信号、跳盘车发电机内冷水流量低6T/h 延时30s后，主油开关跳闸,超速限制动作(#21机在DEH内实现，#22机用超速限制滑阀实现。
热工保护定值修改制度
热工保护定值修改制度
一、热工保护的定值原始资料由车间统一存放，定值一经生效，任何人不得随意修改。
二、设备专责人每周都要对所辖的保护联锁设备全面检查一次，电接点压力表、动圈表、压力开关等定值应与各保护联锁定值相符。
三、机组启动前，设备专责人对本机组所辖的保护系统设备巡回检查一遍，做好各信号报警、跳机、灭火保护、联锁、泵类联动等保护的静态试验并经班组、车间验收合格。
四、任意保护联锁定值的修改必须由生产部制定，主管批准后方可进行，资料由车间妥善保管。
五、定值修改后，要随即进行系统的静、动态试验，试验情况要详细记录到台帐内。
六、制度一经发布生效，各班组必须严格执行，由车间对执行情况进行检查。
七、对违犯本制度的各项条款的有关班组和人员，生产部将追究其责任，并给予经济处罚。
发电公司设备维护部热工保护及定值修改管理制度
设备维护部热工保护及定值修改管理制度1.范围1.1本制度规定了设备维护部热工专业保护及定值修改管理的内容及检查与考核。
2总则2.1电厂热控保护系统是机组安全运行的保证，各级领导和生产管理人员都应执行本管理标准。
2.2任何工作人员都不得擅自更改保护装置的设定值，不得任意在软件上强制、改动保护功能，不得在在硬件上更改保护接线，使保护系统功能被旁路运行。
2.3公司所属机组热控装置的保护定值，联锁功能，程序控制中软件、硬件逻辑保护，协调控制系统中的联锁保护，机组及设备的控制策略和软件均属本制度管理内容。
3术语3.1保护异动：即保护设备结构的改变或保护相关的硬件和软件逻辑设计的更改或设备的拆除或增装后保护功能的改变，即永久性变动。
3.2定值修改：即原设计保护定值与实际运行工况要求不符，需要修改设定值或设备异动后需作相应的保护定值修改或由于设备缺陷需临时修改设定值。
3.3临时保护逻辑信号强制3.3.1机组启动过程中，因热控保护系统原因，不能投入的保护，采用临时逻辑信号强制。
3.3.2机组启动过程中，在系统运行参数或工况未达到要求时，采用临时保护逻辑信号强制。
3.3.3运行过程中，因运行方式更改不需要某些保护信号联锁存在或退出某些保护时，采用临时保护逻辑信号强制。
3.3.4运行过程中，因设备缺陷存在，机务、电气、热控各专业消缺工作安全措施要求，退出部分联锁保护时，采用临时保护逻辑信号强制。
3.3.5因各种试验要求，退出某些联锁保护时，采用临时保护逻辑信号强制。
3.4保护退出3.4.1机组启动过程中和正常运行时由于实际运行工况改变或运行方式临时变更；保护设备本身故障或消缺安措要求等，临时退出相关的保护，其内容同上述临时逻辑信号强制。
3.4.2在采用临时保护逻辑信号强制时，预计强制时间超过24小时，则直接采用保护退出申请程序。
3.4.3临时保护逻辑信号强制后，因故不能在24小时内恢复时，及时转入保护退出申请程序。
9.热电公司热工信号及逻辑、保护定值管理制度
中电投抚顺热电有限责任公司热工标准实验室管理制度批准：审核:编制:中电投抚顺热电有限责任公司热工专业部二〇一一年十一月热工信号及逻辑、定值变更管理制度1 目的加强热工技术监督工作，规范热工信号及逻辑、定值管理.2 范围本制度规定了热工信号及逻辑定值变更管理程序.３术语和定义逻辑:用计算机来实现控制的策略称为软逻辑，用继电器或回路直接来实现控制的称为硬逻辑．定值：按用途分保护定值、联锁定值、自动调节定值、报警定值、许可定值。
4 职责4。
3 热工专业部职责：4.３．1负责实施、检查和确认热工信号及逻辑、定值修改或异动的具体工作，并向有关部门和人员交底。
5 管理内容与方法5.１保护定值变更管理程序.经上级部门批准保护定值变更管理申请后,由热工专业部组织实施。
变更申请单应由热工专业部保存一份。
5.2逻辑变更管理程序：经上级部门批准,由热工专业部根据需求编制逻辑变更图报生技处审核，图纸经审核后再下发给专业部实施或者由专业部监督第三方实施。
所有变更手续和变更的逻辑图应由热工专业部存档保存一份（逻辑图应加盖单位图纸资料公章)。
7附件附件1：热工逻辑、保护定值变更管理流程附件2:逻辑、保护定值变更审批单附件3：热工保护定值清册件1:热工逻辑、保护定值变更管理流程附件2:热工逻辑、保护定值审批单热工逻辑修、保护定值更改审批单附件3:热工保护定值清册发(热)电公司保护定值清册生产副总：生技部主任:生技热工专工:专业专工：资料管理公章年月日编制＃机组热工保护定值清册。
1热工联锁保护投退管理制度
中电投抚顺热电有限责任公司热工联锁保护投退管理制度批准：审核：编制：中电投抚顺热电有限责任公司热工专业部二〇一一年十二月中电投抚顺热电有限责任公司热工联锁保护投退管理制度1目的1.1统一保护、联锁和报警系统投、退及定值调整的管理规定，防止保护、联锁和报警系统不正常投、退和定值的随意性调整。
1.2规范保护、联锁和报警信号投、退及定值调整标准，保证值班人员正确掌握保护、联锁、报警信号的当前状态。
2适用范围适用热工专业部。
3引用标准及关联制度3.1《火力发电厂热工自动化系统检修运行维护规程》DL/T774-2004。
3.2中国电力投资集团公司CPIYW-09-07《运行管理规则》。
3.3《防止电力生产重大事故的二十五项重点要求》。
4专用术语定义4.1申请人: 指提出《热工保护投退操作票》的设备专责人。
4.1.1对由于主设备故障、检修维护要求等原因需暂时退出联锁保护运行的情况，由热工设备专责人提出申请。
4.2审核人：为热工专业部专工或主任。
4. 3批准人: 指批准《热工保护投退操作票》的人员和批准延期以及批准恢复保护的人员。
4.3.1一般连锁保护由值长批准；4.3.2主保护的投退批准由生产厂长或分管副总批准。
4.3.3延期批准人为申请批准人员。
4.3.4批准恢复由值长批准4.4工作负责人（设备专责人）: 由热工专业人员在DCS内强制测点的执行操作。
4.5监护人：班组技术员及以上人员；由运行提出热工保护投退申请的，监护人为运行人员。
4.5.1监护人全程陪同执行人开展工作；对执行人给予必要的提醒。
4.6主保护：是指主机保护(ETS)和炉膛安全监视保护（FSSS）。
5职责5.1热工专业部5.1.1负责本制度的执行，收集对制度的反馈意见，并提出改进建议。
5.1.2接受东北公司对本制度执行情况的监督、检查。
5.1.3负责批准本单位自行管辖设备的保护、联锁和报警系统的投、退。
5.2.4负责对本单位管辖设备整定值的签发执行。
定值修改制度
热工专业定值修改管理制度
根据《火力发电厂热工仪表及控制装置技术监督规定》中的相关要求，并结合本公司的实际情况，特制定本制度。
1.热工专业各班组对每台机组应分别建有热工报警动作定值台帐。
2.电热部热工专职、点检员分别备有各台机组的热工报警动作定值台帐。
3.生技部热工主管、专职应分别备有各台机组的热工报警动作定值
台帐。
4.定值的修改流程：凡需修改（定值修改、定值增减）相关台帐中的定值，必须由相关部门或人员提出修改报告给生技部热工主管，经生技部热工主管审核，由总工程师批准后，生技部热工主管给相关部门出具联系单，予以实施。
5.修改后的定值，分别由各相关台帐持有人更新热工报警动作定值台帐。
热控联锁保护管理办法
热控联锁保护管理办法广东大唐国际潮州发电有限责任公司热控联锁保护管理办法第一章总则第一条为加强我公司所有设备热控联锁保护投退、传动、试验的管理，规范热控保护系统的传动方法，保证热控保护传动试验的完整性、全面性、正确性，防止热控保护装置出现误动、拒动事故，保证机组安全、稳定、经济运行，特制定本办法。
第二条本办法适用于我公司范围内所有设备热控联锁保护系统检修后的传动及启动前后的保护、联锁试验，适用于公司范围内机组所有设备热控主要保护及所有辅机保护、联锁投退的管理。
第三条本办法主要内容包括我公司范围内所有设备热控保护投退、传动、试验的内容和原则，提出了热控保护、联锁投入和退出的程序及执行要求。
第二章保护传动和试验管理第四条名词解释(一)热控主要保护：直接引发锅炉OFT、MFT，直接使汽轮机跳闸、发电机解列及炉-机-电之间的保护、联锁。
(二)DCS系统主要辅机保护、联锁（含关联阀门、挡板、油泵等）：指机组DCS系统中送、引、一次风机，空气预热器，磨煤机，给煤机，炉水循环泵，电、汽动给水泵，高、低压加热器，除氧器，凝结水泵，真空泵，循环水泵，高压抗燃油泵，发电机定子冷却水泵、密封油泵，工业水泵，火检冷却风机，密封风机，汽机低压油等系统设备的阀门、挡板、油泵的保护及相互之间的联锁。
（三）外围系统主要辅机保护、联锁（含关联阀门、挡板、油泵等）：指单元机组脱硫系统、化学精处理系统、除渣系统、干除灰系统、电除尘系统、吹灰系统、化学加药系统以及全厂公用的输煤系统、斗轮机系统、卸船机系统、中央空调系统、化学水处理系统、综合水泵房系统、燃油泵房系统、制氢系统、制氯系统、废水处理系统、空压机等系统中的主要辅机及其阀门、挡板、油泵的保护及相互之间的联锁保护。
单元机组系统主要辅机设备如增压风机、浆液再循环泵、氧化风机、捞渣机、真空皮带机等，公用系统主要辅机设备如输煤皮带机、碎煤机、卸船机、斗轮机等。
第五条热控保护管理的原则及规定1、所有主要保护、主要辅机保护、联锁检测用的传感器必须在规定的有效检验周期内。
