时间继电器星三角降压启动工作原理

时间继电器星三角降压启动工作原理

时间继电器星三角降压启动工作原理时间继电器星三角降压启动是一种常用于大功率电动机的起动方式。

在电力系统中,电动机启动时会出现较大的起动电流,这不仅会对电网造成冲击,也会对电动机本身造成损坏。

因此,为了降低起动电流,保护电动机和电网的安全稳定运行,我们常常采用降压启动的方法。

而时间继电器星三角降压启动便是其中一种常见的降压启动方式。

时间继电器星三角降压启动的工作原理是通过时间继电器和星三角启动器的协同作用来实现。

下面将详细介绍其工作原理及流程。

时间继电器是一种能根据预设的时间延时自动切换电路状态的电器元件。

在时间继电器星三角降压启动中,时间继电器起到了控制启动过程的作用。

当电动机启动按钮按下后,时间继电器会启动,并开始计时。

接着,星三角启动器也称为星三角转换器,是一种用来控制三相异步电动机降低启动电流的装置。

它由一个主接触器和三个辅助接触器组成。

在启动过程中,主接触器切换电路状态,将电动机的绕组由星形接线切换为三角形接线,从而实现降压启动。

具体来说,时间继电器会在一段预设的时间后触发,经过该时间后,时间继电器的中间继电器会闭合,同时闭合一个辅助接触器。

这时,主接触器会自动切换电动机绕组的接线方式,将电动机从星形接线切换为三角形接线。

由于星形接线时电动机的电压为线电压的1/√3,而三角形接线时电动机的电压为线电压,所以通过切换接线方式可以实现降压启动。

为了确保电动机启动后能正常运行,时间继电器还具有延时断电功能。

在电动机启动后的一段时间内,时间继电器的所有继电器都保持闭合状态,以保证电动机能正常运行。

在延时时间结束后,时间继电器的继电器会打开,切断电动机的供电,从而结束启动过程。

总结起来,时间继电器星三角降压启动是一种通过时间继电器和星三角启动器的协同作用来实现的降压启动方法。

通过时间继电器的计时和触发,以及星三角启动器的接线切换,可以实现电动机的降压启动,从而降低启动时的电流冲击,保护电动机和电网的安全运行。

Y△降压起动电气原理图及讲解

Y△降压起动电气原理图及讲解

Y—△降压起动也称为星形—三角形降压起动,简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是,在起动时将电动机定子绕组接成星形,每相绕组承受的电压为电源的相电压(220V),减小了起动电流对电网的影响。

而在其起动后期则按预先整定的时间换接成三角形接法,每相绕组承受的电压为电源的线电压(380V),电动机进入正常运行。

凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机,均可采用这种线路。

2.典型线路介绍定子绕组接成Y—△降压起动的自动控制线路如图所示。

图Y—△降压起动控制线路工作原理:按下起动按钮SB2,接触器KM1线圈得电,电动机M接入电源。

同时,时间继电器KT及接触器KM2线圈得电。

接触器KM2线圈得电,其常开主触点闭合,电动机M定子绕组在星形连接下运行。

KM2的常闭辅助触点断开,保证了接触器KM3不得电。

时间继电器KT的常开触点延时闭合;常闭触点延时继开,切断KM2线圈电源,其主触点断开而常闭辅助触点闭合。

接触器KM3线圈得电,其主触点闭合,使电动机M由星形起动切换为三角形运行。

停车按SB1 辅助电路断电各接触器释放` 电动机断电停车线路在KM2与KM3之间设有辅助触点联锁,防止它们同时动作造成短路;此外,线路转入三角接运行后,KM3的常闭触点分断,切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能,并延长其寿命。

三相鼠笼式异步电动机采用Y—△降压起动的优点在于:定子绕组星形接法时,起动电压为直接采用三角形接法时的1/3,起动电流为三角形接法时的1/3,因而起动电流特性好,线路较简单,投资少。

其缺点是起动转矩也相应下降为三角形接法的1/3,转矩特性差。

所以该线路适用于轻载或空载起动的场合。

另外应注意,Y—△联接时要注意其旋转方向的一致性。

星三角降压启动

星三角降压启动

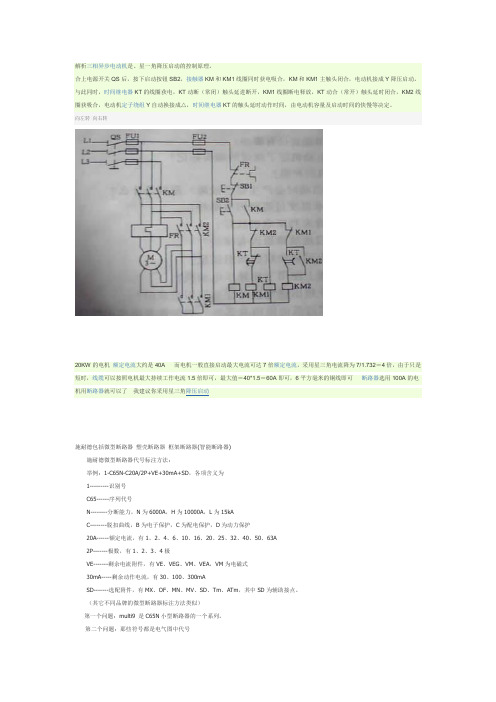

解析三相异步电动机是、星一角降压启动的控制原理。

合上电源开关QS后,按下启动按钮SB2,接触器KM和KM1线圈同时获电吸合,KM和KM1主触头闭合,电动机接成Y降压启动。

与此同时,时间继电器KT的线圈获电,KT动断(常闭)触头延进断开,KM1线圈断电释放,KT动合(常开)触头延时闭合,KM2线圈获吸合,电动机定子绕组Y自动换接成△,时间继电器KT的触头延时动作时间,由电动机容量及启动时间的快慢等决定。

向左转|向右转20KW的电机额定电流大约是40A 而电机一般直接启动最大电流可达7倍额定电流,采用星三角电流降为7/1.732=4倍,由于只是短时,线缆可以按照电机最大持续工作电流1.5倍即可,最大值=40*1.5=60A即可,6平方毫米的铜线即可断路器选用100A的电机用断路器就可以了我建议你采用星三角降压启动施耐德包括微型断路器塑壳断路器框架断路器(智能断路器)施耐德微型断路器代号标注方法:举例:1-C65N-C20A/2P+VE+30mA+SD,各项含义为1---------识别号C65------序列代号N--------分断能力,N为6000A,H为10000A,L为15kAC--------脱扣曲线,B为电子保护,C为配电保护,D为动力保护20A------额定电流,有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数,有1、2、3、4极VE-------剩余电流附件,有VE、VEG、VM、VEA,VM为电磁式30mA-----剩余动作电流,有30、100、300mASD-------选配附件,有MX、OF、MN、MV、SD、Tm、ATm,其中SD为辅助接点。

(其它不同品牌的微型断路器标注方法类似)第一个问题:multi9 是C65N小型断路器的一个系列。

第二个问题:那些符号都是电气图中代号如DZ47、NB1(正泰)、TIB1、C65、E4CB都是微型断路器,DZ47是全国通用代号,后4个厂家自命名代号,如:C65-----施耐德(天津)梅兰日兰,国内最好、最贵的(10A/1P为25元);E4CB----奇胜电器,基本同C65,但市场、知名度不如C65,据说已被收购;DZ47----因为所有厂家都可以用这个代号,。

星角启动原理

星角启动原理

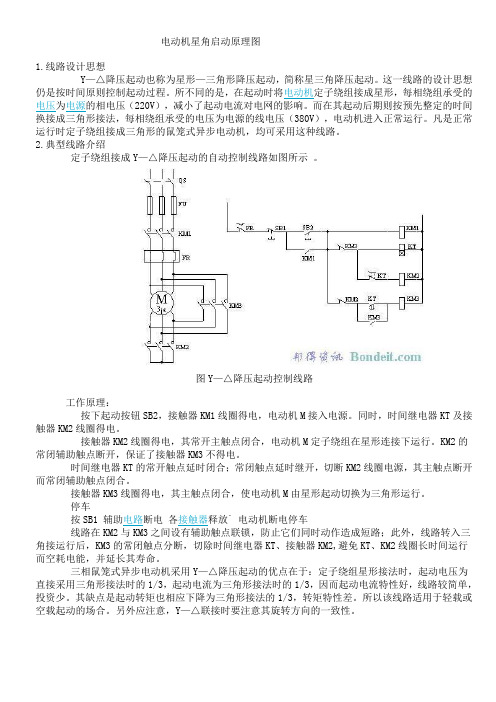

电动机星角启动原理图1.线路设计思想Y—△降压起动也称为星形—三角形降压起动,简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是,在起动时将电动机定子绕组接成星形,每相绕组承受的电压为电源的相电压(220V),减小了起动电流对电网的影响。

而在其起动后期则按预先整定的时间换接成三角形接法,每相绕组承受的电压为电源的线电压(380V),电动机进入正常运行。

凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机,均可采用这种线路。

2.典型线路介绍定子绕组接成Y—△降压起动的自动控制线路如图所示。

图Y—△降压起动控制线路工作原理:按下起动按钮SB2,接触器KM1线圈得电,电动机M接入电源。

同时,时间继电器KT及接触器KM2线圈得电。

接触器KM2线圈得电,其常开主触点闭合,电动机M定子绕组在星形连接下运行。

KM2的常闭辅助触点断开,保证了接触器KM3不得电。

时间继电器KT的常开触点延时闭合;常闭触点延时继开,切断KM2线圈电源,其主触点断开而常闭辅助触点闭合。

接触器KM3线圈得电,其主触点闭合,使电动机M由星形起动切换为三角形运行。

停车按SB1 辅助电路断电各接触器释放` 电动机断电停车线路在KM2与KM3之间设有辅助触点联锁,防止它们同时动作造成短路;此外,线路转入三角接运行后,KM3的常闭触点分断,切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能,并延长其寿命。

三相鼠笼式异步电动机采用Y—△降压起动的优点在于:定子绕组星形接法时,起动电压为直接采用三角形接法时的1/3,起动电流为三角形接法时的1/3,因而起动电流特性好,线路较简单,投资少。

其缺点是起动转矩也相应下降为三角形接法的1/3,转矩特性差。

所以该线路适用于轻载或空载起动的场合。

另外应注意,Y—△联接时要注意其旋转方向的一致性。

1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法;2.该方法是:在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线(通过双投开关迅速切换);3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ,但启动力矩也只有全电压启动力矩的1/3。

星三角降压工作原理

星三角降压工作原理

星三角降压工作原理
星三角降压启动基本原理就是:启动时先用Y型接法电路,使得电机加载电压为220V,这样减少系统负荷防止过载;电机启动后,改成三角型接法电路,使得电压为380V,进行正常运转。

这样有效保护电机以及电路系统,防止电流过载,不容易烧毁。

星三角降压启动,就是以改变电动机绕组接法,来达到降压启动的目的。

启动时,由主接触器将电源给三角形接法的电动机的三个首端,由星点接触器将三角形接法的电动机的三个尾端闭合。

绕组就变成了星形接法,启动完成后,星点接触器断开运转接触器将电源给电动机的三个尾端。

绕组就变成了三角形接法。

电动机全压运转。

整个启动过程由时间继电器来指挥完成。

星点接触器和运转接触器必须实行连锁。

必须是三角形接线的电动机才能用星三角降压起动。

起动时,用开关将电动机三相绕组接线方式改为星形,每相绕组的电压为220V,起动完毕后用开关再改回三角形接线使各相绕组电压为380V。

这样的起动电流只有全压起动时的1/3。

1、该方法是:在电机启动时将电机接成星型接线,当电机启动成功。

星三角降压启动电路图原理-电机星三角降压启动电路(图文参照)

星三角降压启动电路图原理-电机星三角降压启动电路(图文参照)

星三角降压启动电路图-Y—△降压起动控制线路在以前变频器、软启动器等电子设备价格比较贵,技术比较落后的时候是一个最常用的的电工电路,随着科技的发展,这种启动方式有逐步被淘汰的趋势,但是该启动电路中应用的基本电路中的互锁、自锁、延时继电器,电机的绕组接法等对于刚刚接触电路的朋友是一个很好的教材,下面就根据星三角降压启动电路图给大家介绍一下星三角降压启动电路的工作过程以及电流电压关系。

1、首先介绍一下图纸中各个元器件的符号L1/L2/L3分别表示三根相线;QS表示空气开关;Fu1表示主回路上的保险;Fu2表示控制回路上的保险;SP表示停止按钮;ST表示启动按钮;KT表示时间继电器的线圈,后缀的数字表示它不同的触点;KMy表示星接触器的线圈,后缀的数字表示它不同的触点;KM△表示三角接触器的线圈,后缀的数字表示它不同的触点;KM表示主接触器的线圈,后缀的数字表示它不同的触点;U1/V1/W1分别表示电动机绕组的三个同名端;U2/V2/W2分别表示电动机绕组的另三个同名端;2、下面介绍一下工作过程合上QS,按下St,KT、KMy得电动作。

KMY-1闭合,KM得电动作;KMY-2闭合,电动机线圈处于星形接法,KMY-3断开,KMY 和KM△互锁避免KM△误动作;KM-1闭合,自锁启动按钮;kM-2闭合为三角形工作做好准备;kM-3闭合,电动机得电运转,处于星形启动状态。

时间继电器延时到达以后,延时触点KT-1断开,KMy线圈断电,KMY-1断开,KM通过KM-2仍然得电吸合着;KMY-2断开,为电动机线圈处于三角形接法作准备;KMY-3闭合,使KM△得电吸合;KM△-1断开,停止为时间继电器线圈供电;KM△-2断开,确保KMY不能得电误动作:KM△-3闭合是电动机线圈处于三角形运转状态。

电动机的三角形运转状态,必须要按下SP停止按钮,才能使全部接触器线圈失电跳开,才能停止运转。

3、星三角降压启动中的电压电流关系星启动时:电机每个线圈上的电压是220V电流I星=U星/Z三角启动:电机每个线圈上的电压是380VI角=U/角ZI星/I角=U星/U角=220/380;星型启动的电压约为三角形启动的1/3。

星三角原理图及说明

星三角原理图及说明星三角原理图是一种常用的电气控制电路图,它通常用于控制三相感应电动机的启动。

在本文中,我们将详细介绍星三角原理图的结构和工作原理,并对其进行详细说明。

星三角原理图由主接线图和控制电路图组成。

主接线图显示了电动机的接线方式,包括主要的电气元件和连接方式。

控制电路图则显示了启动电动机所需的控制元件和电路连接方式。

在星三角原理图中,电动机的三个相分别连接到三个主要的接线点,形成一个星型连接。

在启动过程中,电动机首先以星形连接方式运行,然后在一定时间后切换为三角形连接方式。

这种启动方式可以减小电动机的起动电流,降低对电网的影响。

在星形连接状态下,电动机的线电压和相电压之间的关系是根号3倍。

而在三角形连接状态下,电动机的线电压和相电压之间的关系是1倍。

这意味着在切换为三角形连接方式后,电动机的电流和功率会减小,从而减小了对电网的冲击。

星三角原理图的工作原理是通过控制接触器和时间继电器来实现的。

在启动过程中,控制接触器首先将电动机连接为星形,然后时间继电器延时一定时间后,再将电动机切换为三角形连接。

这样就实现了电动机的平稳启动。

总的来说,星三角原理图是一种简单有效的电动机启动方式,它可以减小电动机的起动电流,降低对电网的冲击,延长电动机的使用寿命。

因此,在实际应用中,星三角原理图被广泛应用于需要启动大功率电动机的场合。

通过本文的介绍,相信读者对星三角原理图有了更深入的了解。

在实际工程中,我们需要根据具体的电动机和控制要求来选择合适的启动方式,以确保电动机的安全可靠运行。

希望本文对您有所帮助,谢谢阅读!。

《星三角降压启动控制线路》教案

创作编号:GB8878185555334563BT9125XW创作者:凤呜大王*《Y-△降压启动控制线路》教案范华维(10分钟)(30分钟)电动机定子绕组Y、△接法接线盒内部接线图【任务二】电动机定子绕组Y、△接法时,其绕组上的电压和电流有什么区别?电动机启动时接成Y形,加在每相定子绕组上的启动电压只有△接法的13,启动电流为△接法的13,启动转矩也只有△接法的13。

所以这种降压启动方法,只适用于轻载或空载下启动。

结论:凡是在正常运行时定子绕组作△形连接的异步电动机,均可采用这种降压启动方法。

【任务三】时间继电器自动控制Y-△降压启动控制线路分析电路原理,总结线路优点(20分钟)时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM做引入电源用,接触器KM Y和KM△分别作Y形降压启动用和△运行用,时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。

SB1是启动按钮,SB2是停止按钮,FU1作主电路的短路保护,FU2作控制电路的短路保护,KH作过载保护。

线路的工作原理如下:降压启动:先合上电源开关QF。

示范:时间继电器的结构整定与时间调整KM Y线圈得电KM Y常开触头闭合KM线圈得电KM自锁触头闭合自锁KM主触头闭合KM Y主触头闭合电动机M接成Y形降压启动KM Y联锁触头分断对KM△联锁KT线圈得电当M转速上升到一定值时,KT延时结束KT常闭触头分断KM Y线圈失电KM Y常开触头分断KM Y主触头分断,解除Y形连接KM Y联锁触头闭合KM△线圈得电按下SB1创作编号:GB8878185555334563BT9125XW创作者:凤呜大王*。

星三角起动器原理、常见故障与排除方法

星三角起动器原理、常见故障与排除方法
一、电机星三角启动原理
1、Y-Δ(星三角)起动方法
目的是降低起动电流,减小对电网及共电设备的危害,这个方法只适合于几十千瓦的小型电机,如大型电机采用的是自藕变压器起动方式M为主接触器,不论在启动还是正常运转是都是接通的。

(1)S接触器,为起动时间内星接法短路接触器,把电动机三根尾端线短路。

(2)R接触器,为启动之后,把电机绕组首尾连接起来。

即U-Z、Y-W、X-V三个绕组的三角形接法。

(3)T时间继电器,起动时,比如要让电机在5秒内完成起动进入正常运转状态,就可把时间继电器设定到5秒。

(4)FR热继电器,串接到主回路,如主回路因电机负载电流过大,缺相等会使热继电器内金属过热,顶开热继电器内的控制触点,达到断开控制回路的目的。

2、起、停过程
(1)起动:合上隔离开关→合上断路器→按下ON启动按钮→Z、S、T得电→M接通主回路,S通过T的常闭触点及R 的常闭触点得电→S主回路接通→正在做起动运转过程当时间继电器T的时间到了→T常闭触点断开,T常开触点
- 1 -
接通→S因此断电,接触器R接通→完成起动
(2)停止:按下OFF按钮断开其控制回路→完成。

等待下次起动。

3、接触器R、S各有一个常闭触点与R,S互相牵制,是防止接触器主触点粘连,而引起短路事故而设的互锁电路。

二、电机星三角启动
三、常见故障及排除方法
- 2 -
- 3 -。

电梯培训电动机星三角降压启动控制


KT常闭触头分断
KM Y常开触头分断
KM Y主触头分断,解除Y形连接
KM Y联锁触头闭合
KM △线圈得电
KM△联锁触头分断 KM△主触头闭合
对KMY联锁
KT线圈失电
KT常闭触头瞬时闭合
电动机M接成△全压运行
时间继电器自动控制的Y-△降压启动线路
QS L1 L2 L3
FU1
KM
FU2
1
0
FR
2
SB2 3
称为“三角形连接”。
4.目前中国生产的三相异步电动机,功率
在4kW以下的绕组一般采用Y形接法,4kW以上
的都采用△形接法。此时,可以考虑降压启
ห้องสมุดไป่ตู้
动。

1.手动控制的Y-△降压启动
手 动 控 制 的 Y-△ 降压启动,启动 过程需要两次操 作,并且由Y接向 △接切换需人工 完成,切换时间 不易准确掌握。
操作按钮SB1和SB2,观察电动机的降压启动过程; 改变时间继电器KT的延时时间,比较电动机的降压启动 过程。
2.故障分析
通电试车时,如发现电路不能正常工作或出现振 动、冒烟等异常现象,应立即切断电源,查找原因, 故障排除后再通电试车。
将电路故障现象记录下来,同时将分析故障的思 路、排除故障的方法和找到的故障原因记录下来。
KM
FR
U1 V1 W1
M 3~ PE W2 U2 V2 KMY
FU
2
1
0
FR
2
SB2 3
SB1 4
KM△ 5
KT
6
KM△
KM
KMY 7 KMY 8
KT KMY
KM KM△
FU1
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Y-△降压启动控制线路
时间继电器自动控制的Y-△降压启动线路原理图
一、元器件清单
变压器、交流断路器、接触式继电器、时间继电器、热过载继电器、按钮开关、三相交流电动机、导线若干
二、工作原理分析:
降压启动:先合上电源开关QF。

KM Y线圈得KM Y常开触头KM线圈得
KM自锁触头闭合
KM主触头闭
KM Y主触头闭电动机M接成Y形降压
KM Y联锁触头分断对KM△
KT线圈得当M转速上升到一定值时,KT延时
KT常闭触头分
KM Y线圈失KM Y常开触头
KM Y主触头分断,解除Y形
KM Y联锁触头KM△线圈得
停止时,按下SB2即可。

KM △
△主触头闭
KM Y 联
KT 线圈失KT 常闭触头瞬时
电动机M 接成△全压。
