拖拉机电器系统教案资料
蓄电池的主要作用
发动机起动时，蓄电池向起动机和点火装置供电。起动发 动机时，蓄电池必须给起动机提供强大的电流。 在发电机不发电或者电压较低发动机处于低速时，蓄电池 向点火系统及其他用电设备供电，同时向硅整流发电机供 给励磁电流。 蓄电池存电不足，且发电机负载较少时，可将发电机的电 能转变为化学能储存起来，即充电。
发电机的使用
一．
蓄电池的极性必须是负极搭铁，不能接反。否则，会烧坏发电机或 调节器的电子元件； 发电机运转时，不能用试火的方法检查发电机是否发电，否则会烧 坏二极管； 整流器和定子绕组连接时，禁止用兆欧表或 220V交流电源检查发电 机的绝缘情况； 发电机与蓄电池之间的连接要牢靠，如突然断开，会产生过电压损 坏发电机或调节器的电子元件；
蓄电池还有稳定电压的作用。当发动机运转时，交流发电 机向整个系统提供电流，蓄电池起稳定电器系统电压的作 用。蓄电池相当于一个较大的电容器，可吸收发电机的瞬 时过电压，保护电子元件不被损坏，延长其使用寿命。
蓄电池的结构
蓄电池由单个的单格电池组成。 单格电池由正极板、负极板、隔板、电解液、电池盖板、加液孔塞和 电池外壳组成。
电瓶充电
保持电瓶充满电，特别是在寒冷天气时。
电瓶释放出的气体会引起爆炸，所以充电时应远离烟火。
连接或断开电瓶充电器前，必须先关闭充电器。 必须在远离电瓶处最后连接搭铁和最先断开搭铁。 充电器在关闭位置时，将充电器正极接头接至电瓶正极 （+）。将充电器负极接头接至拖拉机大梁，远离电瓶。
接通充电器并按照电瓶制造商的说明使用充电器，给电瓶 充电。
灯光照明
电源部分
拖拉机
电器系统：
辅助原件部分
起动部分
电液控制部分
仪表检测部分
发电机
电源部分
：
调节器(装在发电机内)
蓄电池
蓄电池
作为储备电源，起动发动机是由蓄电池消耗电能带动起动机的转子 旋转，通过起动机的单向离合器齿轮与发动机飞轮啮合，带动发动机旋 转起动，发动机又带动交流发电机运转，发出电能，交流发电机内部带 有整流桥，将发出的交流电整流为 12-15V直流电，通过电压调节器调节 至l4V的稳定电压，提供给整车用电元件使用，使用过程中未消耗掉的电 能则由蓄电池储存，以备下次起动时再用。
发电机的功能
1.
发电：用多槽带把发动机的旋转传输到皮带轮，转动电 磁化的转子，在定子线圈中产生交流电流。 整流：因为定子线圈中产生的电是交流电，它不能用于 车辆上安装的直流电器装置，所以利用整流器将交流电 变为直流电。 调节电压：利用调节器调节发电机的电压，在发电机转 速或负载发生变化时也能保持电压稳定。
蓄电池检测方式：
蓄电池上有一透明观察孔，观察孔内显示颜色 绿色：表示蓄电池无电，应更换蓄电池；
用电瓶比重计检查电瓶各单元电解液的比重，如果读数低于1.215， 给电瓶充电，如果单元之间的差异超过 0.05 或如果电瓶不能充电至 1.225以上，必须更换电瓶。 注意，电解液比重随温度的升高而升高，一般：27度以上每上升10度， 比重加0.007。27度时，充满电的电瓶比重为1.265到1.28。
电瓶保养注意事项：
确保所有电气防护罩在位。 为避免发生电击和烫伤事故，保养电气系统的任何部分前必须先 断开电瓶负极电缆的连接，如果还需要拆下电瓶，再拆下正极电 缆。 电瓶上方不允许有火花、点燃的火柴和明火。电瓶释放出的气体 可能会引起爆炸。 严禁交金属物跨在接线柱上来检查电瓶的充电情况。应用电压表 或液体比重计测量充电情况。 禁止对冻结的电瓶充电；它可能会引起爆炸，应将电瓶加温到16 度。 电瓶保养间隔时间－－50小时。 机车空档，发动机怠速运转1到2分钟，将发动机熄火，用湿布擦 干净电瓶，清洁并根据需要紧固接头。如需清除锈迹，用四份水 对一份小苏打溶液清洗端子，可将少量润滑脂涂在端子上。
二．
三．
四．
五．
一旦发现交流发电机或调节器有故障应立即检修及时排除故障，不 应再连续运转；
发电机的使用
六．
为交流发电机配用调节器时，交流发电机的电压等级必须与调节器 电压等级相同，交流发电机的搭铁类型必须与调节器搭铁类型相同， 调节器的功率不得小于发电机的功率，否则系统不能正常工作； 线路连接必须正确，目前各种车型调节器的安装位置及接线方式各 不相同，故接线时要特别注意；
七．
八．
调节器必须受点火开关控制，发电机停止转动时，应将点火开关断 开，否则会使发电机的磁场电路一直处于接通状态，不但会烧坏磁 场线圈，而且会引起蓄电池亏电。
发电机的维护
交流发电机在使用中，应定期进行以下检查：
2.
3.
发电机的工作原理
来自发动机曲轴的动力，通过风扇皮带轮，经皮带驱动发电机转子旋 转。旋转的转子，其产生的磁力线将和定子绕组之间产生相对运动。 便在三相绕组问产生正弦波的交变电动势。 经过三相桥式整流出直流电，而后由发电机端盖引出至B+接线柱上。 为了使发动机在低速运转时，能够很快建立起电压，以便对蓄电池及 时充电，发电机的激励采用它激方法。即由蓄电池供给激励电场，使 电压很快上升。 发电机在停止运转后，充电指示灯发亮，捉醒驾驶员及时将电源开关 扳回OFF位置，否则蓄电池将通过磁场绕组长期放电，使蓄电池亏电， 或者烧毁磁场绕组。
如果相隔1小时连续三次用比重计测得的比重不再升高，表示电瓶充 满电。
发电机
B+(电源正极)
D+(励磁电流端) E(接地端)
N( 中性端，拖拉机没有使用 ) 。
发电机的结构： 发电机主要由转子、定子、电 刷、整流器、前后端盖、风扇、 皮带轮等组成。
发电机的作用
蓄电池的电量是有限的，不能满足拖拉机连续供电的需要。 蓄电池必须要经常充满电，以保证各种电器随时用电。 拖拉机需要充电系统来产生电能和随时给蓄电池充电。 当发动机运转时，充电系统产生的电能不但给蓄电池充电，而且向各 种电器提供必要的电能。
拖拉机电器系统教案
发电机的功能
1.
发电：用多槽带把发动机的旋转传输到皮带轮，转动电 磁化的转子，在定子线圈中产生交流电流。 整流：因为定子线圈中产生的电是交流电，它不能用于 车辆上安装的直流电器装置，所以利用整流器将交流电 变为直流电。 调节电压：利用调节器调节发电机的电压，在发电机转 速或负载发生变化时也能保持电压稳定。
起动部分故障及排除方法
1、起动电动机不运转 故障原因：
①
1、起动电动机不运转 解决措施： ① 按规定充电； ② 清除脏物，紧固连接
蓄电池容量不足； 蓄电池极桩太脏、电缆松动
②
③
电缆线接头松动、搭铁线处锈蚀； ③ 紧固接头，连接可靠；
点火开关等控制电路断路； 碳刷与整流子接触不良 起动电动机内部断路、短路或搭 铁 ④ 检查电路，连接可靠； ⑤ 维护、调整、清洗； ⑥ 检修起动电动机。
如需断开电瓶充电器连接，先关闭充电器。先拆下充电器 负极接头，然后再拆下正极接头。
蓄电池的主要作用
发动机起动时，蓄电池向起动机和点火装置供电。起动发 动机时，蓄电池必须给起动机提供强大的电流。 在发电机不发电或者电压较低发动机处于低速时，蓄电池 向点火系统及其他用电设备供电，同时向硅整流发电机供 给励磁电流。 蓄电池存电不足，且发电机负载较少时，可将发电机的电 能转变为化学能储存起来，即充电。
二．
三．
四．
五．
一旦发现交流发电机或调节器有故障应立即检修及时排除故障，不 应再连续运转；
发电机的使用
六．
为交流发电机配用调节器时，交流发电机的电压等级必须与调节器 电压等级相同，交流发电机的搭铁类型必须与调节器搭铁类型相同， 调节器的功率不得小于发电机的功率，否则系统不能正常工作； 线路连接必须正确，目前各种车型调节器的安装位置及接线方式各 不相同，故接线时要特别注意；
汽车拖拉机学(第2版)课件：电气设备
②在发电机不发电或因发动机处于低速而使发电机电压较低时，蓄电池
向点火系统及其他用电设备供电，同时向交流发电机供给他激励磁电流。
2024/10/10
《汽车拖拉机学》
电气设备
9
③当用电设备同时接入较多，发电机超负荷时，蓄电池协助发电机
共同向用电设备供电。
变为直流电。
③调节电压。电压调节器对整流器输出的直流电压进行调节，使之
在发电机转速或流到各用电设备的电流发生变化时，也能保持电压
稳定。
2024/10/10
《汽车拖拉机学》
电气设备
13
2.类型
车用交流发电机是一个三相同步交流发电机，通过硅二极管组
成的三相桥式整流电路将电枢绕组所产生的交流感应电流变为直流
位传感器的类型有热敏电阻式（热线式）和浮子开关式等。
2024/10/10
《汽车拖拉机学》
电气设备
27
第三节 照明系统
2024/10/10
《汽车拖拉机学》
电气设备
28
为了保证汽车拖拉机在夜间和视线不良条件下的行驶安全和工作
可靠，提高平均行驶速度，在汽车拖拉机上装有照明装置。而汽车
由于其保证行驶的安全性需要，对照明系统的要求比拖拉机要复杂
车速里程表分为磁感应式车速里程表和电子式车速里程表
2024/10/10
《汽车拖拉机学》
电气设备
22
6.发动机转速表
在很多车辆装有发动机转速表，用于显示发动机的转速，驾
驶人可以根据发动机转速表的示值监视发动机的工作状况，更好
地利用发动机的工作特性。在检查与调整发动机时，也经常需要
通过车辆上的发动机转速表获得发动机转速参数。
某系列拖拉机液压电器系统基础知识培训教材
动力输出轴和皮带轮：
2.液压悬挂系统 液压悬挂系统是利用液体压力提升并维持农具处于各种不 同位置的悬挂装置，一般还可以输出液压功率。悬挂式连 接还可以改变拖拉机的受力状态，有利于改善拖拉机的牵 引性能。目前，液压悬挂系统已成为拖拉机不可缺少的组 成部分。
2.液压悬挂系统
2.液压悬挂系统
2.1 液压悬挂装置的功用与组成 用液压提升和控制农机具的整套装置称为液压悬挂装置。 （一）液压悬挂装置的功用 1.连接和牵引农机具； 2.操纵农机具的升降； 3.控制农机具的耕作深度或提升高度； 4.给拖拉机驱动轮增重，改善附着性能； 5.输出液压能。
控制拖拉机行驶方向的。
• 方向盘是与液压转向器连接，用于驾驶人员控制液压转向 器，来改变拖拉机行驶方向的。
• 转向油箱和管路等其他辅件是用来承载液压油的。
转向器
全液压转向系统 转向油箱
恒流泵
转向油缸
直
线
液压动力转向器行驶 Nhomakorabea右
转
向
右转向时
时
左转向时
左 转 向 时
1.1 全液压转向系统常见故障与排除
1、 油 箱 油 液 不 足 或 油 的 品 质 不 合格
2、 吸 油 滤 清 器 堵 塞 3、 油 泵 内 漏 4、 回 油 阀 封 闭 不 严 5、 油 缸 封 圈 磨 损 6、 安 全 阀 开 启 压 力 过 低 1、 回 油 阀 卡 死 在 关 闭 位 置 （ 半
在拖拉机静止情况下，发动机以低、中、高速运转， 平稳地向左及向右操纵方向盘各10次，观察拖拉机前轮 左右转向的随动情况，声音是否正常，操纵是否轻便、 平稳。
2.6 液压悬挂装置的常见故障与排除
故障现象 A、 农 具 不 能 提 升
电拖示范课教案

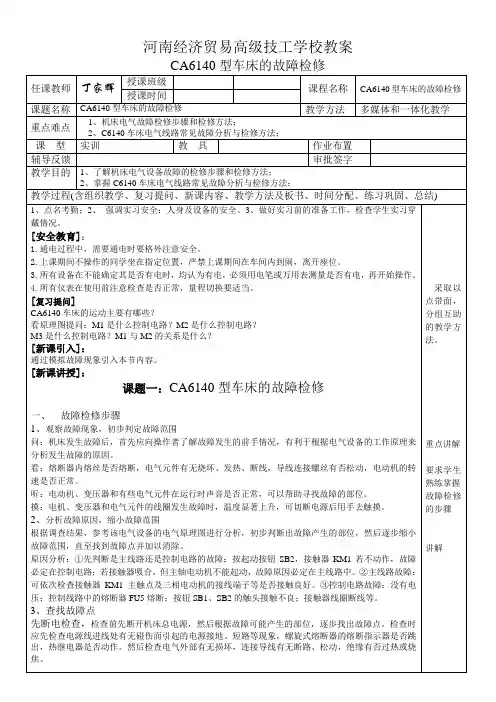

河南经济贸易高级技工学校教案
号，若电压为110V，则正常，若某点电压为
首先把万用表的转换开关置于交流500V的档位上，然后按下图所示方法进行测量。
这种测量方法把线路分成一段一段的依次测量电压，所以叫电压分段测量法。
，将万用表并接在元件触点上，分别测1－2，2
外，其余均为0，若为110V，则为故障点。
利用万用表的电阻档测量线路中各点电阻值来判断故障点的方法叫电阻测量法，常用的电阻测量法分为电阻分阶测量法和电阻分段测量法。
测量检查时，首先把万用表的转换置于倍率适当的电阻档，然后按下图所示的方法进行测量。
0号线处，红表笔分别接触各测量点，分别测量
1700Ω，则正常，若某点电阻为
测量检查时，首先把万用表的转换置于倍率适当的电阻档，然后按下图所示的方法进行测量。
，将万用表并接在元件触点上，分别测1－2，2
外，其余均为0，若为∞，则为故障点。
、进行通电检查时，双脚必须站在绝缘垫上，尽量采用单手操作。
、检测时，注意万用表档位的选择，先看档位再测量；
、用电阻测量法检查故障时，一定要先切断电源。
、电阻法测量时，所测量电路若与其他电路并联，必须将该电路与其他电路断开，
、排除故障时，必须修复故障点，但不得采用元件代换。
、检修时，严禁扩大故障范围或产生新的故障。
、带电检修时，必须有指导教师监护，以确保安全。
板书。
电拖教案
教案用纸附页教案用纸附页教案用纸附页教学内容、方法、过程教案用纸附页教学内容、方法、过程对学生进行提问，由学生根据电路原理图进行回答。
使用多媒体课件进行工作原理的演示，来配合课堂讲解。
1、线路的器件组成：QS（组合开关）、FU（熔断器）、KM（交流接触器）、FR（热继电器）、SB（按钮）、M（主轴电机）。
2、线路结构分析：结合了接触器联锁正反转控制线路、按钮联锁正反转控制线路这两个线路的结构，把两个线路组合起来形成的。
（二）电路原理分析：工作原理：闭合电源开关QS：（1）正转控制：教案用纸附页教学内容、方法、过程（2）反转控制：（3）停止：（三）控制线路优缺点分析：1、优点：按钮、接触器双重联锁正反转控制线路是按钮联锁正反转控制线路和接触器联锁正反转控制线路组合在一起而形成的一个新电路，所以它兼有以上两种电路的优点，既操作方便，又安全可靠，不会造成电源两相短路的故障。
2、缺点：虽然说这种电路结合了以前学过的两种电路的优点，并克服了它们的缺点，但是这个电路也有自身的缺点。
教案用纸附页教学内容、方法、过程投影练习题电路图，让学生思考3～5分钟，然后由学生回答问题，最后教师把正确答案讲解给学生。
这个电路的缺点就是电路比较复杂，连接电路比较困难，容易出现连接错误，而造成电路发生故障。
（四）课堂练习：例题：几种正反转控制电路如下图所示，试分析各电路能否正常工作？若不能正常工作，请说明原因，并改正过来。
教案用纸附页教学内容、方法、过程教案用纸附页教案用纸附页教案用纸附页教学内容、方法、过程10。
2010凯斯拖拉机教案下篇（电气系统）
下篇 MXM 175/190型拖拉机电气系统第一章电气系统概述一、电气系统该系列拖拉机内有效电气系统有两个。
CASE 120至155型拖拉机根据技术要求，利用常规型配线将部件和处理器连接到一起。
CASE 175/190型拖拉机除标准接线之外，还应用了CAN（受控区域网）总线，CAN总线系统示意如图1-1所示。
CAN总线是一个2线系统，该系统运用一系列超高速发送的数值在处理器和部件之间发送数据。
CAN系统优于常规系统的是不需为每项操作请求硬布线，而仅利用一个元件即可满足多个操作要求。
根据该机型规格不同，处理器可有如下用途：控制变速箱，液压升降装置，动力输出系统，四轮驱动，差速锁，爬行器啮合，发动机冷却风扇和燃油喷射泵。
有三种仪表盘可供选择: 模拟仪表盘（AIC），模拟/电子仪表盘（AEIC），电子仪表盘（EIC）。
图1-1 CAN总线系统示意图二、钥匙开关钥匙开关外形及钥匙开关的五个位置如图1-2所示。
位置1——加热起动位置位置2——"关闭"位置位置3——附件"打开"位置位置4——警告灯和仪表"打开"位置位置5——起动位置图1-2 起动开关图1-3 保险器和继电器三、保险丝和继电器主配电板( MDP)保险丝盒，位于右侧仪表盘控制台侧板后面。
CASE 175/190机型拖拉机附加继电器位于右前控制台面板后面。
图1-4 主配电板( MDP)保险丝盒发动机马达继电器作为第一级保护，起动机电磁阀引出的供电干线配备了最多的保险丝。
这些保险丝位于左侧仪表盘控制台侧板后面。
配备了两个熔断器：1．主电池到交流发电机的导线。
2．交流发电机B＋接线柱引出的12V电源线到起动机继电器（C005 1＃引线FM-150U-N）。
表1-1 继电器功能表表1-2 保险器功能表图1-5 最大保险器配置四、拖拉机电子控制器CASE全系列拖拉机使用了10个不同的控制器。
取决于不同的技术性能要求，一台拖拉机最多可包含7个控制器，如电子管理器、数字仪表盘（配备数字仪表盘也包括在内）、中央控制器、变速器控制模块、发动机控制模块、档位显示模块和电液控制模块等。
农机电气设备使用与维护 农机照明信号电路使用维护护理课件
继电器
继电器是一种电子控制元件，通 过控制小电流来控制大电流的流 动。它们常用于实现复杂的电路
控制逻辑。
中央控制模块
中央控制模块是现代农机电气设 备中的核心元件，负责接收传感 器输入、处理控制逻辑并驱动执 行机构。它相当于整个电路的大
脑。
03
农机电气设备的使用与维 护
农机电气设备的正确使用
遵循操作规程
绝缘性能下降的原因及解决方法。
农机电气设备电源问题
电源不稳、断电等问题的应对措施。
感谢您的观看
THANKS
推动绿色制造
加强绿色制造技术的研发和应用，从源头上减少农机电气设备的环境 影响，促进可持续发展。
06
案例分析与实践操作
典型农机电气设备的案例分析
拖拉机电气设备案例
拖拉机电气设备的组成、工作原理及常见故障排除。
收割机电气设备案例
收割机电气设备的特殊要求、常见故障及维护方法。
灌溉机电气设备案例
灌溉机电气设备的性能特点、常见故障及预防措施。
导线连接在一起。
开关
开关是控制电路通断的关键元件。 通过打开或关闭开关，可以控制电 流的流动。
负载
负载是电路中的用电器，如灯泡、 转向信号灯等。它们消耗电能并执 行特定功能。
农机照明信号电路的部件组成
保险丝
保险丝是一种保护装置，用于防 止电流过大导致电路过载。当电 流超过一定值时，保险丝会熔断
，从而切断电路。
实际操作与演练
农机电气设备安全操作规程
介绍农机电气设备操作前准备、操作步骤及 注意事项。
农机电气设备日常维护保养
定期检查、清洁、润滑等日常维护工作要点 。
农机电气设备故障诊断与排除
电拖培训教案
用一般方法设计控制线路时，应注意的几个原则
一般控制线路只要求满足起动、反向和制动就可以 了，有些则要求在一定范围内平滑调速和按规定的规律改 变转速，出现事故时需要由必要的保护及信号预报以及 各部分运动要求有一定的配合和联锁关系等等。
用一般方法设计控制线路时，应注意的几个原则
（二）满足生产要求的前提下，控制线路力求简单、经济 1、尽量选用标准的、常用的、或经过时间考验过的线路和 环节。 2、尽量缩短连接导线的数量和长度。设计控制线路时，应 考虑到各个元件之间的实际接线。特别要注意电气柜、 操作台和限位开关之间的连接线. 3、尽量缩减电气的数量、采用标准件，并尽可能选用相同 型号。 4、应减少不必要的触点以简化线路。在控制线路图设计完 成后，宜将线路化成逻辑代数式计算以便得到最简化的 线路。 5、控制线路在工作时，除必要的电器必须通电外，其余的 尽量不通电以节约电能。
用降压起动方式，以防止过大的起动电流引起电源电压的
下降。催化14000KW电机降压起动、焦化330KW电机降压起 动、接触器动作过程、
三、常用典型控制线路
1、直接起动的控制线路 直接起动时，电动机不可逆运转与可逆运转的控制线路 分别如前图所示。这里不重复。
三、常用典型控制线路
2、串电阻（电抗）起动的控制线路
额定电压660/380，Y/△接法的电动机，轻载起动的场
合。
图7 串电阻降压起动控制线路
L1 L2 L3 FU1 KM FR SB1
U1 V1 W1
QS
FU2
FR SB2
KM
KM角
M 3~
W2 U2 V2
KM角
KM星 KT KM星 KM星 KM KM角
KM星 KT 星-角降压启动控制线路图
农机电气设备使用与维护 农机警报电路使用与维护护理课件
目录
• 农机电气设备概述 • 农机电气设备的使用 • 农机电气设备的维护 • 农机警报电路的使用 • 农机警报电路的维护 • 案例分析与实践操作
01
农机电气设备概述
农机电气设备的基本概念
03
农机电气设备定义
农机电气设备的组成
农机电气设备的作用
指在农业机械中应用的电气设备，包括发 电机、电动机、调节器、传感器等。
致松动或脱落。
农机警报电路的定期维护
定期检查
每隔一段时间（如每周或每月）对农机警报电路进行检查，重点 检查电线、插头和连接处是否有磨损或松动。
更换元件
根据需要，定期更换老化或损坏的元件，如电容、电阻等，确保 电路正常工作。
测试功能
定期测试农机警报电路的功能，确保各项功能正常，如有异常应 及时处理。
修复损坏零件
对损坏的零件进行修复或更换， 如修复电路板、更换灯泡等。
安全注意事项
在维修过程中遵守安全操作规程 ，确保人员和设备安全。
04
农机警报电路的使用
农机警报电路的基本概念
农机警报电路定义
农机警报电路是一种用于监测农机设 备运行状态，并在异常情况下发出警 报的电子系统。
农机警报电路的作用
确保农机设备安全、稳定运行，及时 发现并处理设备故障，降低事故风险 。
农机警报电路的故障排除与维修
故障诊断
根据故障现象，分析可能的原因，确定故障点，避免盲目维修。
维修工具
准备常用的维修工具，如螺丝刀、万用表等，以便进行维修操作。
维修流程
遵循先易后难的维修原则，先处理简单故障，再处理复杂故障；先 检查外部元件，再检查内部元件。
06
机械《机床电气控制》教案
机械《机床电气控制》教案一、教学目标1. 了解机床电气控制的基本概念、原理和组成。
2. 掌握机床电气控制电路的识图方法和步骤。
3. 熟悉常见机床电气控制系统的故障诊断与维修。
4. 能够运用所学知识分析和解决实际工作中的机床电气控制问题。
二、教学内容1. 机床电气控制的基本概念机床电气控制系统的定义、作用和分类机床电气控制元件的命名和符号2. 机床电气控制原理直流电动机控制原理交流电动机控制原理电气控制线路的逻辑控制原理3. 机床电气控制系统的组成电源部分控制部分执行部分保护部分4. 机床电气控制电路的识图方法电路图的阅读方法原理图、接线图、安装图的关系和区别常用控制电路图的识读实例5. 常见机床电气控制系统的故障诊断与维修故障诊断方法维修步骤与注意事项常见故障案例分析三、教学方法1. 讲授法：讲解基本概念、原理、组成和故障诊断与维修方法。
2. 示教法：通过示教设备演示机床电气控制电路的工作原理和故障现象。
3. 案例分析法：分析实际工作中的典型故障案例，提高学生解决实际问题的能力。
4. 小组讨论法：分组讨论故障诊断与维修方法，培养学生团队合作精神。
四、教学资源1. 教材：选用权威、实用的教材《机床电气控制》。
2. 示教设备：机床电气控制实验台。
3. 多媒体课件：制作精美的课件，辅助教学。
4. 故障案例库：收集整理常见的机床电气控制故障案例。
五、教学评价1. 平时成绩：考察学生的课堂表现、作业完成情况和课后自学情况。
2. 实验报告：评估学生在实验环节的操作技能和故障诊断能力。
3. 期末考试：全面测试学生对机床电气控制知识的掌握程度。
4. 综合评价：结合平时成绩、实验报告和期末考试成绩，对学生的整体学习情况进行评价。
六、教学安排1. 课时：共计32课时，其中理论教学24课时，实验教学8课时。
2. 教学进度安排：章节课时安排：第一章4课时，第二章3课时，第三章3课时，第四章4课时，第五章3课时。
实验课时安排：第二章实验2课时，第三章实验2课时，第四章实验2课时，第五章实验2课时。
