真空皮带脱水机安装、调试和维护手册
真空皮带脱水机皮带自动纠偏装置使用说明书
固定室带式真空过滤机皮带自动纠偏装置使用说明书目录一、概述 (3)二、型号技术参数 (4)三、原理及特点 (5)四、安装 (9)五、调试 (11)六、操作前检查 (12)七、维护 (12)八、故障处理 (14)真空过滤机皮带自动纠偏装置使用说明书一、概述公司在引进、吸收、消化国外同类产品技术的基础上，进行改进而研发出来的一种新型、先进、高效、节能、安全、稳定、可靠、可以连续运行的真空过滤机皮带自动纠偏装置，并获得国家专利证书。
它是通过调节从动棍，从而保证皮带两侧的紧力动态平衡，实现皮带自动纠偏。
目前，真空过滤机被广泛用于固液分离，如脱硫系统中石膏浆液的二级脱水，化肥生产中的化肥脱水等行业的固液分离。
在真空过滤机脱水工作过程中，真空过滤机的皮带经常会跑偏，真空过滤机皮带跑偏后，将直接影响真空过滤机抽真空，过滤机抽不到真空，浆液中的水就不能被过滤，皮带跑偏将直接影响真空过滤机的正常工作。
现在真空过滤机皮带跑偏，都是通过人工手动调节。
但是人工手动调节有很多缺点。
首先，工作难度大，必须专业人士才可以调节，不然真空过滤机皮带两边跑，真空过滤机皮带不在正中位置跑。
其次，自动化程度低，需要人为的调节控制，浪费劳动力。
最后，不能实现实时自动纠偏。
只有实时自动纠偏，才能保证皮带不跑偏，才能保证真空过滤机正常连续运行。
至今我公司生产的真空过滤机皮带自动纠偏装置以其自动化程度高、安全可靠、操作简单、运行稳定、易维护等特点已被广泛的应用于冶金、矿山、化工、造纸、食品、制药、电厂及环保等部门。
二、型号技术参数2.1型号说明ZDJP -52- 0.4电动机功率传动丝杆型号自动纠偏同一系列的真空过滤机，由于皮带总长不同，长度越大的皮带需要的紧力就越大，所以要看具体情况定型号。
除以上表中所列的常用规格外还可以根据要求定做，用户如果对于工艺有特殊要求，也可以重新设计，满足要求。
2.2技术参数2.2.1设备参数型号: ZDJP-52-0.4技术参数表三、原理及特点3.1真空过滤机皮带自动纠偏装置结构一种真空过滤机皮带自动纠偏装置，它包括轴承座A、导轨、固定底板、梯形丝杆、轴承底板、轴承座B、向心推力轴承、螺纹驱动轴套、大齿轮、小齿轮、保护罩、减速机、减速机底座、电动机、行程开关A、行程开关B、行程开关C、行程开关D、行程开关E、行程开关F、行程开关G以及电气自动控制系统等。
真空皮带机维护说明
适当润滑对EIMCO设备的长期使用非常重要。
这些使用说明中推荐的润滑剂及润滑间隔时间都经过精心选择，适用于本设备的各种工作状态，所以应当按照说明正确使用。
尽管已经指定使用美孚公司的产品，但如果既没有也不希望使用该品牌产品，请参见这些润滑剂说明之后的等效产品表，或者咨询合格的润滑剂工程师或者您的EIMCO代表。
对于非EIMCO制造的设备，请参见本手册“附属设备部分”的厂商说明。
润滑安排注：润滑之前，请擦干净所有配件及暴露在外面的其它润滑表面。
用枪加入润滑脂直至排出脏润滑脂。
A. 滤布辊轴承（1）滤布支承辊－数量取决于机器长度（2）滤布拆卸辊（3）定直辊（止推辊）（4）滤布拉紧辊（5）皮带支承辊（6）滤布支承辊润滑剂Mobilith AW-2润滑脂时间间隔150小时或者每周一次方法滑脂枪B. 滤布校正装臵（3）（参见上文A中的辊轴承）注：气动设备无需润滑。
空气调节器/过滤器可能需要润滑。
参见厂商说明。
图3C. 卸料带支承辊（7）与止推辊（8）润滑剂Mobilith AW-2润滑脂时间间隔150小时或者每周一次方法滑脂枪D. 滑轮轴承（9）与拉紧夹具（螺钉）（10）润滑剂Mobilith AW-2润滑脂时间间隔（9）滑轮轴承：500小时或者每月一次；（10）拉紧夹具：根据需要润滑方法（9）滑脂枪或者（10）手工涂抹E. 过滤器驱动装臵有关本手册附属设备部分减速器的润滑说明，请参见厂商说明。
有关非EIMCO 制造电机的润滑说明，参见厂商说明。
F. 有关非EIMCO制造的真空泵、真空接收器、进料泵、通风台面鼓风机以及电机驱动装臵的润滑说明，参见厂商说明。
小心：在验证产品兼容性之前禁止将各种润滑剂混合在一起。
请咨询合格的润滑工程师或者EIMCO工艺设备有限公司代表。
当使用与现有润滑剂不兼容的产品时，在使用新润滑剂之前必须先将已有的润滑剂（润滑油或者润滑脂）清除干净。
** NLGI #2 耐磨（EP）锂复合（高温）润滑脂卸料带检查至少每月检查一次卸料带的情况，如果过滤的是磨损性材料，则最好每月检查两次或者更多次。
真空甩带机作业指导书
为了确保真空甩带机正确规范的操作，以保证该设备正常运转特制内所有使用本设备的人员。
三、作业步骤
1、开机：1）开总电源：将对面墙壁上左边的电源闸刀向上拨至“on”；2）开冷却水：将设备后水管总开关扭至与水管平行，并将两个水阀逆时针旋转45°；3）开机械泵：按下机械泵开机电源按钮，等待2分钟，待系统内空气抽净；4）开扩散泵：按下扩散泵开机电源按钮，等待50分钟，待扩散泵预热完全；5）开铜辊电机：按下电机“调速”电源按钮，并按变频器上的“run”一次，运行变频器。（注意：预热时务必确保机械泵和扩散泵阀门处于关闭状态）
7、甩带：腔内真空度达到要求后，1）按右表头绿色按扭1次关闭高真空表；2）按左表头红色按钮1次关闭低真空计；3）顺时针转动扩散泵阀门开关手柄至“关”；4）打开氩气充气阀给腔内充气至气压表指示为“-0.05”并关上阀门；5）按下前面板上“充气І”至面板上气压表指示为“0.08”并关上按钮；6）调节变频器变频旋钮，使铜辊的转速达到要求；7）打开左侧电感应加热机电源开关；8）左手按住电感应加热机遥控开关不放，观察腔内石英管内样品待样品熔化后，右手迅速按下甩带开关至甩带完成；9）甩带完成后，松开两个开关并放回原处；10）关闭加热机电源开关；11）逆时针调节变频器旋钮至铜辊停止。（注意：务必先关高真空表后关低真空表）
6、抽真空：1）抽低真空：a)将机械泵拉杆逆时针旋转一下轻轻外拉至不能拉动再顺时针旋转一下锁定；b)等待真空表指针为“-0.1”后按下ZDF-2F复合真空计左表头的红色按钮，等待将腔内真空抽至低于中间档3Pa，同时继续紧固腔门上的螺丝。（注意：若超过5分钟未能将真空抽至低于3Pa，请将拉杆按a）步骤所示手法推进2分钟后再拉出）
11、清理现场，做好“5S”工作，保持现场整洁。
真空皮带脱水机施工指导书
烟气脱硫工程真空皮带脱水机安装作业指导书编制人：审核：批准：编制单编制日期：一、编制说明本指导作业书是根据真空皮带脱水机说明书及相关图纸结合现场实际情况，按照可靠性、合理性、可行性的特点为原则进行编制，以指导本工程安装，能达到按期、优质、安全的管理。
二、编制依据1、华能湖南岳阳发电有限工期一期2×362.5MW机组烟气脱硫工程施工组织设计。
2、沈阳博众重型机械制造有限公司真空皮带脱水机说明书安装技术要求。
3、《电力建设施工及验收技术规范》锅炉篇DL/T5047-95。
4、《电力建设安全规程》火力发电厂部份。
5、《火电施工质量检验及评定标准》（锅炉篇）建质（1996）111号。
6、《连续输送设备安装工程施工及验收规范》GB502707、《火力发电厂焊接技术规程》DL/T869-2004。
三、工程概况1、该工程在华能岳阳电厂一期综合楼脱水间内安装真空皮带脱水机两台，2、工程地点：华能岳阳发电有限公司一期脱硫区域综合楼二楼脱水机房。
3、施工期为25天（12月25日——1月20日）。
4、真空皮带脱水机安装及调试。
四、机具及人员安排1、机具2、人员安排施工技术员 1人施工班长 1人钳工 3人起重工 1人焊工 1人普工 3人五、脱水皮带机安装5.1本皮带机为真空脱水皮带输送机，其主要由以下各构件组成：框架、轴辊、脱水带支撑辊及滤布支撑辊、橡胶脱水带、真空盘、橡胶脱水带的支撑托盘、给料箱、接水盘、烟气收集罩、滤布、过滤机驱动装置、防护挡板、就地操作盘等。
其安装顺序如下：设备开箱——基础放线——框架安装——轴辊、支撑辊安装——脱水带支撑盘的安装——真空盘安装——脱水带的安装——驱动装置安装——附属装置的安装——单机试车5.2脱水皮带输送机安装主要方法：5.2.1设备开箱检查：设备施工前的检查应符合以下要求。
（1）设计和设备技术文件应齐全；（2）按设备装箱清单，检查设备、材料的型号、规格和数量，应符合设计和产品标准的要求，并应具有产品合格证书；（3）机电设备包装良好，无变形、损伤和锈蚀；（4）钢结构件应有规定的焊缝检查记录和预装检查记录等质量合格证明文件；（5）基础、预埋件、预螺栓的尺寸和位置的允许偏差应符合规范要求,用于安装水平带式过滤机的地基应略高于周围地基，使安装后地脚螺栓不与水接触，以免发生腐蚀。
真空皮带脱水机检修规程
真空皮带脱水机检修规程一、设备概述及参数(一)概述真空带式过滤器目的是分开固液两相体，借助于水平滤面，快速过滤沉积固体石膏颗粒。
重要的部件是皮带输送机，其在真空箱上部滑动并带动循环滤布。
皮带上带有横向凹槽和穿孔以便分配套个过滤器空间的真空度。
给料系统确保悬浮物在整个滤布上均匀地摊铺。
过滤器通过控制皮带速度按恒定的滤饼厚度运行。
真空带式过滤器橡胶皮带由头部滑轮驱动，尾部滑轮张紧。
橡胶皮带在穿过吹入箱顶部时支撑在托辊机座上，并返回运行时支撑在皮带返回托辊上。
卸料皮带上有大量的孔洞，以便于空气和滤液通过滤布高速流入真空箱中。
真空箱通过真空泵保持在真空状态下，在设计上最大压差为250mbar。
滤液经气压下降段从真空箱中排出。
滤饼通过重力完成卸料。
喷射低压水连续冲洗滤布，这样清洁的滤布始终返回到过滤器的过滤段。
二、检修步骤、工艺及质量标准(一)滤布更换1.将新滤布固定在两个柱架之间的横杆上其位置处于维修通道上方的过滤器尾端，安装新滤布时必须注意确保安全标识朝上，“指向”箭头指向右侧。
2.使过滤器运行直至接头定位在过滤器上方的张力托辊和弯辊之间，然后停机。
3.提升张力托辊并旋转三个弯辊后，清洁并拆卸旧滤布。
确保新滤布按照旧滤布的痕迹装好。
4.利用安装在滤布里的钳压接头连接滤布。
然后过滤器可在降落张力托辊后调整弯辊然后转动一段时间，保证新滤布在旧滤布的轨道上。
调整弯辊以达到较小的曲率。
此曲率是随着滤布的磨损而增加。
(二)滤布的轨迹调整。
1.给滤布定位，导向滚筒应根据汽车转向的相似方法调整，观察滤转向痕迹，将滚筒调整到和橡胶皮带并行。
2.移动叶片到左边，顺时针转动控制阀则压缩空气送至右边气缸。
同样方法，移动叶片到右边即给左边气缸充气。
气缸充气滚筒移向一端，依次调整则可移动滤布。
3.较小调整时，放松支承臂，按滤布新需的移动方向盘移动支承臂。
移动支承臂10mm，则可移动滤布40mm。
4.较大调整时，移动叶片，用于转动控制阀轴调整滤布，当滤布在中央时，将轴上的红色标识与控制器本体上的红线对中，并检查波纹管是否在中央。

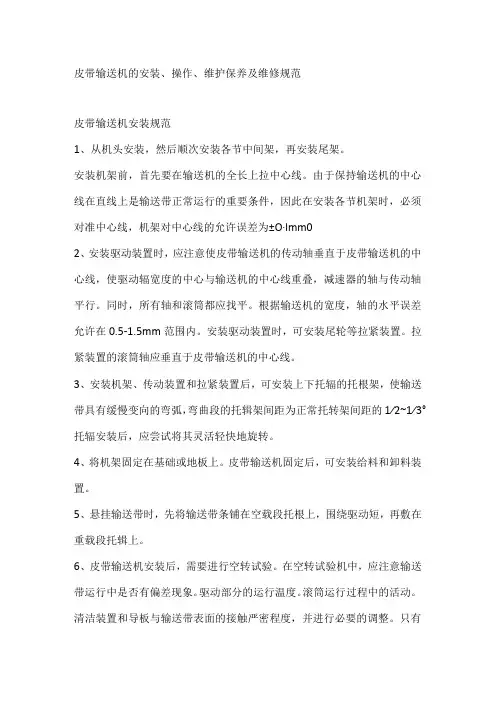

皮带输送机的安装、操作、维护保养及维修规范
皮带输送机的安装、操作、维护保养及维修规范皮带输送机安装规范1、从机头安装，然后顺次安装各节中间架，再安装尾架。
安装机架前，首先要在输送机的全长上拉中心线。
由于保持输送机的中心线在直线上是输送带正常运行的重要条件，因此在安装各节机架时，必须对准中心线，机架对中心线的允许误差为±O∙lmm02、安装驱动装置时，应注意使皮带输送机的传动轴垂直于皮带输送机的中心线，使驱动辐宽度的中心与输送机的中心线重叠，减速器的轴与传动轴平行。
同时，所有轴和滚筒都应找平。
根据输送机的宽度，轴的水平误差允许在0.5-1.5mm范围内。
安装驱动装置时，可安装尾轮等拉紧装置。
拉紧装置的滚筒轴应垂直于皮带输送机的中心线。
3、安装机架、传动装置和拉紧装置后，可安装上下托辐的托根架，使输送带具有缓慢变向的弯弧，弯曲段的托辑架间距为正常托转架间距的1∕2~1∕3°托辐安装后，应尝试将其灵活轻快地旋转。
4、将机架固定在基础或地板上。
皮带输送机固定后，可安装给料和卸料装置。
5、悬挂输送带时，先将输送带条铺在空载段托根上，围绕驱动短，再敷在重载段托辑上。
6、皮带输送机安装后，需要进行空转试验。
在空转试验机中，应注意输送带运行中是否有偏差现象。
驱动部分的运行温度。
滚筒运行过程中的活动。
清洁装置和导板与输送带表面的接触严密程度，并进行必要的调整。
只有在所有部件正常后，才能进行带负运行试验机。
皮带输送机操作规范1、带式输送机在开机之前，操作人员首先应检查设备各紧固件是否紧固，如有松动应及时紧固。
2、检查设备各润滑点是否有润滑油。
3、检查输送带是否被磨损、裂口或其他损坏，如有应处理或更换。
4、检查带式输送机上是否落有尖硬异物，以免造成设备损坏。
5、检查带式输送机有无掉根现象，如发现应及时处理。
6、操作人员在确定无异常情况的同时，才能启动电控启动按钮，进行负荷运转。
7、带式输送机在运转过程中，操作人员应随时观察设备的给料情况，给料量应调整在设备输送量范围之内，给料应均匀。
DU13真空皮带机说明书
新疆天业（集团）有限公司120万吨化工项目4×135MW机组烟气脱硫工程DU13/1800型固定室橡胶带式真空过滤机二级石膏脱水系统使用说明书湖州核华机械有限公司2008年4月目录第一章真空皮带脱水机系统总述------------------2 第二章橡胶带式真空过滤机使用说明-------------3第一章真空皮带脱水机系统总述1. 总则说明在此要求的真空皮带过虑机系统，用于新疆天业集团4×135MW机组烟气脱硫工程。
装置包括：主体设备、真空泵系统、滤布冲洗系统、滤饼冲洗系统、电、气路系统等。
含固量约50wt%的石膏，由布置在高位的石膏水力旋流站（一级脱水）自流下来，送至真空皮带过滤机，进一步脱水至含固量不小于90wt%的石膏（含湿率不大于10wt%）。
2. 设备名称：真空皮带过滤系统。
3. 设备总量：2套4. 安装位置：室内5. 真空皮带脱水机系统总述吸收塔的石膏浆液通过石膏排出泵送入石膏水力旋流站浓缩，浓缩后的石膏浆液进入真空皮带脱水机，进入真空皮带脱水机的石膏浆液经脱水处理后表面含水率小于10％，由皮带输送机送入石膏储存间存放待运，可供综合利用。
石膏旋流站出来的溢流浆液一部分返回吸收塔循环使用，一部分进入废水旋流器，底流返回吸收塔，上部溢流由泵送至废水处理区域。
石膏旋流站浓缩后的石膏浆液全部送到真空皮带机进行脱水运行。
为控制脱硫石膏中Cl－等成份的含量，确保石膏品质，在石膏脱水过程中用水对石膏及滤布进行冲洗，石膏过滤水收集在滤液箱中，然后用泵送到石灰石制浆系统或返回吸收塔。
管道流程：由厂区来的工艺水源作为水环式真空泵的工作水，经真空泵上置式气水分离器进入滤布冲洗水箱，再经过滤布冲洗水泵对皮带脱水机的滤布及橡胶带进行冲洗，并作为皮带脱水机的真空箱密封润滑水，其中小部分水收集到滤液箱，大部分水进入到滤饼冲洗水箱中，经滤饼冲洗水泵对石膏滤饼进行冲洗。
石膏过滤液经真空箱、吸液管、母液总管、气水分离器收集到滤液箱中。
真空皮带脱水机安装质量标准和检验方法
中心间距偏差
mm
±20
用钢尺检测
上下托辊水平度偏差
mm
≤0.5
用水平尺检测
相邻托辊工作面高度偏差
mm
≤2
用玻璃水平管检测
托辊架与皮带构架连接
螺栓应在长孔中间并有斜垫和防松垫
观察
托辊
托滚架卡槽与托滚轴头卡装严密牢固，不松动
观察
落料斗、导料管、导料槽
部件外观
各部件平整光滑，无漏焊变形
观察
支吊架安装
应符合图纸要求，重量不压在导煤槽上
胶带接口的工作面应顺着皮带的前进方向，两个接头间的皮带长度应≥6倍滚筒直径
皮带胶接
胶接头合口
合口必须对正
胶接头外观检查
厚度应均匀，且不得有气孔、凸起和裂纹，接头表面接缝处应覆盖一层涂胶细帆布
胶接头强度试验
符合设备技术文件要求
实验测定
滤布安装
符合厂家设备技术文件要求
观察
真空皮带脱水机安装质量标准和检验方法
6.3.4石膏脱水系统：
1真空皮带脱水机安装：
真空皮带脱水机安装质量标准和检验方法：见表6.3.4-1。
见表6.3.4-1真空皮带脱水机
工序
检验指标
性质
单位
质量标准
检验方法及器具
合格
优良
划线
基础检查划线
符合表6.3.1-4
设备检查
皮带机框架
mm
无扭曲变形，框架弯曲不大于其长度的1/1000。长、宽、高尺寸偏差不大于10
mmห้องสมุดไป่ตู้
≤0.5
用水平管检测
滚筒轴中心线与皮带机长度中心线角度
保持垂直
拉线，用钢尺检查
