2018-2019学年高中物理选修3-1(粤教版)课件：1.8静电与新技术

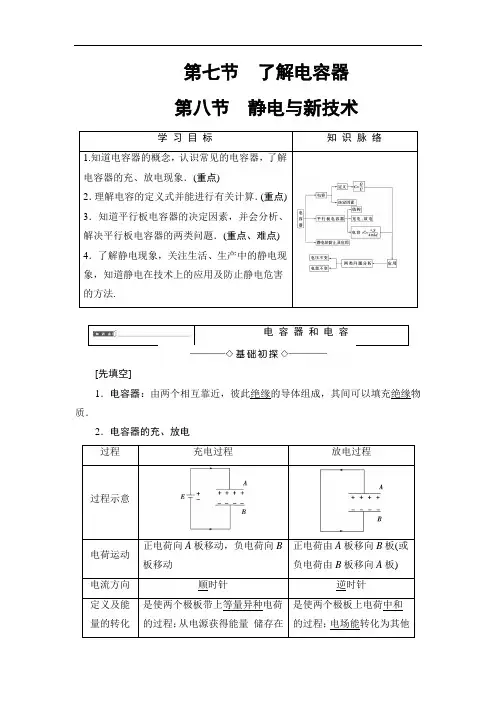

2018版物理粤教版新课堂同步选修3-1文档：第1章 第7节
第七节了解电容器第八节静电与新技术[先填空]1．电容器：由两个相互靠近，彼此绝缘的导体组成，其间可以填充绝缘物质．2．电容器的充、放电(1)定义：Q 与U 的比值，公式为C ＝QU .(2)物理意义：表示电容器容纳电荷本领的物理量． (3)单位：1 F ＝106μF ＝1012pF. [再判断]1．电容器是储存电荷和电场能的元件．(√) 2．电容器的电容与电量成正比，与电压成反比．(×) 3．电容器放电的过程就是两极板电荷中和的过程(√) [后思考]1．电容器所带电荷量指的是两个极板所带电荷量的绝对值之和，这种说法正确吗？【提示】 不正确．电容器所带的电荷量，是指一个极板所带电荷量的绝对值．2．根据公式C ＝QU ，能否说电容C 与电容器所带的电荷量Q 成正比，与两极板间的电势差U 成反比？【提示】 电容是用比值法定义的物理量，不能说C 与Q 成正比，与U 成反比．[合作探讨]照相机上的闪光灯是通过电容器供电的，拍照前先对电容器充电，拍照时电容器瞬间放电，闪光灯发出耀眼的白光．探讨1：电容器在充、放电的过程中的能量是如何转化的？【提示】 电容器在充电过程中，由电源获得的电能储存在电容器中．放电过程中，电场能转化为其他形式的能．探讨2：电容器所带电荷量越大，容纳电荷的本领一定越大，这种说法对吗？ 【提示】 不对．容纳电荷的本领用电容来描述，电容器的电容大，所带电荷量不一定越大．[核心点击]1．对电容器和电容的理解(1)电容器是一个仪器，而电容是一个物理量，电容表征了电容器容纳电荷的本领，其数值等于使两极板间的电势差为1 V 时电容器需要带的电荷量．(2)电容C ＝QU 是定义式，提供了计算电容的方法，但不能说电容C 与Q 成正比、与U 成反比，电容C 由电容器本身的性质决定，与Q 、U 的大小无关．2．对Q -U 图象的分析如图1-7-1所示，Q -U 图象是一条过原点的直线，其中Q 为一个极板上所带电荷量的绝对值，U 为两板间的电势差，直线斜率表示电容的大小，因此，电容器的电容也可以表示为C ＝ΔQΔU ，即电容的大小在数值上等于两极间的电压增加(或减小)1 V 所增加(或减小)的电荷量．图1-7-13．电容器的电荷量电容器的电荷量是一个极板上的带电荷量的绝对值．1．如图是描述对给定的电容器充电时电荷量Q 、电压U 、电容C 之间的相互关系的图象，其中错误的是( )【解析】 电容器的电容只由电容器本身的性质决定，与电容器带电量及极板间电压无关，故A 错误，B 、D 正确；由电容定义式C ＝QU 可知，Q ＝CU .当C 一定时，Q 与U 成正比，故C 正确．【答案】 A2．一个平行板电容器，使它每板电荷量从Q 1＝3×10－5 C 增加到Q 2＝3.6× 10－5 C 时，两板间的电势差从U 1＝10 V 增加到U 2＝12 V ，这个电容器的电容多大？如要使两极板电势差从U 1＝10 V 降为U 2′＝6 V ，则每板需减少多少电荷量？【导学号：62032012】【解析】 电荷量的增加量和电势差的增加量分别为 ΔQ ＝Q 2－Q 1＝3.6×10－5 C －3×10－5 C ＝6×10－6 C ， ΔU ＝U 2－U 1＝12 V －10 V ＝2 V .根据电容的定义，它等于每增加1 V 电势差所需增加的电荷量，即C ＝ΔQΔU ＝6×10－62F ＝3×10－6F ＝3 μF 要求两极板间电势差降为6 V ，则每板应减少的电荷量为ΔQ ′＝C ΔU ′＝3×10－6×(10－6) C ＝1.2×10－5 C.【答案】 3 μF 1.2×10－5 C求解电容器的电容的两点注意(1)电容器的电容可以根据C ＝Q U 或C ＝ΔQΔU 求出，但电容器的电容是电容器的属性，与电容器所带电荷量Q 以及两极板间的电压U 均无关．(2)定义式的推广式C ＝ΔQΔU ，在电压U 变化问题中求电容更快捷．[先填空] 1．实验探究由于平行板电容器的电容与多种因素有关，故可以采取控制变量法探究． 2．平行板电容器的电容(1)平行板电容器的电容与两极板的正对面积成正比，与两极板间的距离成反比，并跟板间插入的电介质有关．(2)公式：C＝εr S 4πkd.3．电容器的两个性能指标(1)一个是它的电容量．(2)另一个是它的耐压能力，耐压值表示电容器正常使用时两个电极间所能承受的最大电压．[再判断]1．静电计是指示电容器带电量多少的仪器．(×)2．研究电容器电容的实验，采用的是控制变量法．(√)3．电容器两极间绝缘，故其带电量可无限大．(×)[后思考]公式C＝QU与C＝εr S4πkd有什么区别？【提示】C＝QU是定义式，C＝εr S4πkd是决定式，反映了影响电容器电容的因素．[合作探讨]如图1-7-2所示，电路由电容器、电源、开关用金属导线连接而成．图1-7-2探讨1：若保持开关闭合，两板间距离减小时，电容器的电容和电荷量如何变化？【提示】由C＝εr S4πkd，Q＝CU可知，d减小，C、Q均增大．探讨2：若断开开关S，两板间距离减小时，两板间的电压如何变化？【提示】断开开关S后，两板带电量不变，由C＝εr S4πkd，Q＝CU可知，两板间的距离d 减小，C 增大，U 变小．[核心点击]1．公式C ＝Q U 和C ＝εr S4πkd 的比较(1)平行板电容器始终与电源相连 ①特点：两极板间电压保持不变．②电容的决定因素：由C ＝εr S 4πkd ∝εr Sd 可知C 随d 、S 、εr 的变化而变化． ③电量的决定因素：由Q ＝CU ＝εr S 4πkd U ∝εr Sd 可知Q 也随d 、S 、εr 的变化而变化．④电场强度的决定因素：由E ＝U d ∝1d 可知E 随d 的变化而变化． (2)平行板电容器充电后与电源断开 ①特点：两极板间电量保持不变．②电容的决定因素：由C ＝εr S 4πkd ∝εr Sd 可知C 随d 、S 、εr 的变化而变化． ③两极板电压的决定因素：由U ＝Q C ＝4πkdQ εrS ∝dεrS 可知U 也随d 、S 、εr 的变化而变化．④电场强度的决定因素：由E ＝U d ＝Q Cd ＝4πkQ εrS ∝1εrS 可知E 随S 、εr 的变化而变化．3．(多选)连接在电源两极上的平行板电容器，当两极板间距离减小时()【导学号：62032115】A．电容器的电容C变大B．电容器极板的带电荷量变大C．电容器两极板间的电势差U变大D．电容器两极板间的电场强度E变大【解析】电容器两极板间距离减小，由C∝εr Sd得其电容变大，所以A正确．因为电容器连在电源上，所以两极板间的电压保持不变，故C错误．由Q＝CU得电容器所带电荷量变大，所以B正确．由E＝Ud知，两极板间的场强变大，所以D正确．【答案】ABD4．一平行板电容器两极板间距为d、极板面积为S，电容为ε0Sd，其中ε0是常量．对此电容器充电后断开电源．当增加两板间距时，电容器极板间() A．电场强度不变，电势差变大B．电场强度不变，电势差不变C．电场强度减小，电势差不变D．电场强度减小，电势差减小【解析】平行板所带电荷量Q，两板间电压U，有C＝QU，C＝ε0Sd，两板间匀强电场的场强E＝Ud，可得E＝Qε0S.电容器充电后断开电源，电容器电荷量Q不变，则E不变．根据C＝ε0Sd可知d增大、C减小，又根据C＝QU可知U变大．【答案】 A5．(多选)如图1-7-3所示，平行板电容器的极板B接地，A板带有电荷量＋Q，板间电场中有一固定点P，若将B板固定，A板下移一些，或者将A板固定，B板上移一些，在这两种情况下，下列说法正确的是()图1-7-3A．A板下移时，P点的电场强度不变，P点电势不变B．A板下移时，P点的电场强度不变，P点电势升高C．B板上移时，P点的电场强度不变，P点电势降低D．B板上移时，P点的电场强度变小，P点电势降低【解析】A板下移与B板上移，两板间的距离均减小，但此平行板电容器为电荷量不变的电容器，改变两板间的距离不能改变电场强度的大小及方向，即E不变．因此A板下移时，P点与B板间的电势差不变，即P点电势也不变；但B板上移时，由于P点与B板的距离减小，因此P、B间的电势差减小，即P点电势降低．选项A、C正确．【答案】AC6.(多选)用控制变量法，可以研究影响平行板电容器的因素(如图1-7-4所示)．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ.实验中，极板所带电荷量不变，若()图1-7-4A．保持S不变，增大d，则θ变大B．保持S不变，增大d，则θ变小C．保持d不变，增大S，则θ变小D．保持d不变，增大S，则θ不变【解析】由C＝εr S4πkd、C＝QU可得：U＝4πrdQεr S，保持S不变，增大d，则U增大，即θ变大，故A正确，B错误；保持d不变，增大S，则U减小，即θ变小，故C对，D错．【答案】AC分析电容器动态变化问题的三个步骤第一步：明确电容器与电源的连接情况，从而确定是电压不变还是电荷量不变．第二步：由C＝εr S4πkd，根据εr、S、d的变化确定C的变化．第三步：由C＝QU确定Q或U的变化，根据E＝Ud＝4πkQεr S判断E的变化．[先填空]1．静电在技术上的应用(1)静电在技术上有许多应用，比如激光打印、喷墨打印、静电除尘、静电喷涂、静电植绒、静电复印等．(2)静电除尘结构：将高压电源的正极接在金属圆筒上，负极接到悬挂在管心的金属线上．原理：正、负极间有很强的电场，使气体分子电离为电子和正离子．电子附着在空气中的尘埃上向着圆筒运动而积累到金属圆筒上，尘埃积累到一定程度而落入下面的漏斗中．2．静电的防护：有些工厂的车间里空气保持适当的湿度，油罐车车尾装有一条拖在地上的铁链等．[再判断]1．家用电器接地线是防静电．(×)2．油罐车运油时，要安装一条拖地的铁链．(√)3．静电除尘的原理是让灰尘带上电荷，然后在电场力的作用下奔向并吸附到异性电极上．(√)[后思考]如图1-7-5所示是飞机加油时，飞机与加油车之间安装的接地装置．飞机在加油前，为什么要安装接地装置？图1-7-5【提示】空气与飞机摩擦使飞机带上正电，如果电荷量积累到一定程度就会向大地放电，在放电的过程中，会产生电火花，引起火灾或爆炸事故．为了避免事故，飞机在加油前，往往要用接地的金属导线把油车和飞机连接起来．学业分层测评(七)了解电容器静电与新技术(建议用时：45分钟)[学业达标]1．对电容C＝QU，以下说法正确的是()A．电容器充电荷量越大，电容增加越大B．电容器的电容跟它两极板所加电压成反比C．电容器的电容越大，所带电荷量就越多D．对于确定的电容器，它所充的电荷量跟它两极板间所加电压的比值保持不变【解析】电容器的电容是由电容器本身的因素决定的，与电容器的带电荷量Q和两极板间的电压无关．所以D对．【答案】 D2．(多选)电容器是将电能暂时存储的一种电学元件，电容器的电容越大，所接电压越高，其上存储的电能就越大，下列措施可以增大电容器存储电能能力的是()A．电压保持不变，插入电介质B．电压保持不变，减小正对面积C．电压保持不变，减小极板间的距离D．以上措施都不行【解析】根据C＝εr S4πkd及Q＝CU，当U不变时，增大S或减小d均可使电容增大，电量增大，从而增大电能．【答案】AC3．为了防止静电危害，下列措施不正确的是()A．油罐车上拖一条与地面接触的铁链B．飞机的机轮上装有搭地线或用导电橡胶做轮胎C．在地毯中夹杂不锈钢纤维D．尽可能保持印染厂空气干燥【答案】 D4．电容器A的电容比电容器B的电容大，这表明()A．A所带的电荷量比B多B. A比B能容纳更多的电荷量C. A的体积比B大D．两电容器的电压都改变1 V时，A的电荷量改变比B的大【解析】电容是电容器的固有属性，由电容器本身的构造决定．电容描述了电容器容纳电荷的本领(电容器两极板间的电势差每改变1 V所改变的电荷量的多少)大小，而不表示容纳电荷的多少或带电荷量的多少．正确答案为D项．【答案】 D5．(多选)下列关于电容器和电容的说法中正确的是()A．根据C＝Q/U可知，电容器的电容与其所带电荷量成正比，跟两板间的电压成反比B．对于确定的电容器，其所带的电荷量与两板间的电压(小于击穿电压且不为零)成正比C．无论电容器的电压如何变化(小于击穿电压且不为零)，它所带的电荷量与电压的比值恒定不变D．电容器的电容是表示电容器容纳电荷本领的物理量，其大小与加在两极板上的电压有关【解析】由电容器的定义和电容器的物理意义知A、D错误，C正确．由Q＝CU知B正确．【答案】BC6.如图1-7-6所示的电容器C，两板间有一负电荷q静止，使q向上运动的措施是()图1-7-6A．两板间距离增大B．两板间距离减小C．两板正对面积减小D．两板正对面积增大【解析】开始时电荷受重力和电场力平衡，要使电荷向上运动，则要增大电场力，即要使场强E增大．由于电容器始终跟电源两极相连，所以电容器两极板间的电势差不变，所以，当d减小时，由E＝Ud可知E增大，故选B.【答案】 B7．(多选)如图1-7-7所示，将平行板电容器与电池组相连，两板间的带电尘埃恰好处于静止状态．若将两板缓慢地错开一些，其他条件不变，则()图1-7-7A．电容器带电荷量不变B．尘埃仍静止C．检流计中有a→b的电流D．检流计中有b→a的电流【解析】电容器与电源相连，所以两极板间电压不变．两板错开一些，正对面积S将减小，由C∝S得C减小．由Q＝UC得，Q减小，电容器放电，电子从b向a运动，所以电流从a向b.由E＝Ud得，E不变，所以尘埃仍静止．【答案】BC8．平行板电容器两极板间距为4 cm，带电荷量为5×10－8C，板间电场强度为2×104 N/C，则电容器两极板间的电压和电容为多少？【导学号：62032013】【解析】平行板电容器两板间的电势差U＝E·d＝2×104×0.04 V＝800 V所以该电容器的电容C＝QU＝5×10－8800F＝6.25×10－11 F【答案】800 V 6.25×10－11 F[能力提升]9．(多选)如图1-7-8所示为静电除尘示意图，在M、N两点间加高压电源时，金属管内空气电离，电离的电子在静电力的作用下运动，遇到烟气中的煤粉，使煤粉带负电荷，因而煤粉被吸附到管壁上，排出的烟就清洁了，就此示意图，下列说法正确的是()图1-7-8A．N接电源的正极B．M接电源的正极C．电场强度E M＞E ND．电场强度E M＜E N【解析】电子附在煤粉上，使煤粉带上负电荷，煤粉若能吸附在管壁上，说明管壁带正电荷，N接电源正极．将金属棒与金属管壁看做电容器，则其内电场线分布情况如图所示．由图可知金属棒附近的M点处电场线较密，而靠近金属管壁的N点处电场线较疏，故M处场强比N处场强大，即E M＞E N.【答案】 AC10．(多选)有一个正在放电的电容器，若使它的电荷量减少3×10－6C ，其电压降为原来的13，则( )A ．电容器原来带的电荷量是9×10－6 CB ．电容器原来带的电荷量是4.5×10－6C C ．电容器原来的电压可能是5 VD ．电容器原来的电压可能是5×10－7 V【解析】 由C ＝ΔQ ΔU 得C ＝Q U ＝3×10－6C ⎝ ⎛⎭⎪⎫1－13U ，解得Q ＝4.5×10－6C ，故B 正确．当U 1＝5 V 时，C 1＝Q U 1＝4.5×10－65 F ＝0.9 μF ；当U 2＝5×10－7V 时，C 2＝Q U 2＝4.5×10－65×10－7 F ＝9 F ，这么大的电容可以说在哪里都没有，F 的单位非常大，一般的电容都是μF 以及pF ，故电压不可能为5×10－7 V ，故C 项正确．【答案】 BC11．如图1-7-9所示，平行板电容器的两个极板A 、B 分别接在电压为60 V 的恒压电源上，两极板间距为3 cm ，电容器带电荷量为6×10－8C ，A 极板接地．求：图1-7-9(1)平行板电容器的电容；(2)平行板电容器两板之间的电场强度； (3)距B 板为2 cm 的C 点处的电势．【解析】 (1)由电容定义式C ＝Q U ＝6×10－860 F ＝1×10－9 F (2)两板之间为匀强电场E ＝Ud ＝603×10－2 V /m ＝2×103 V/m ，方向竖直向下．(3)C 点距A 板间距离为d AC ＝d －d BC ＝1 cm A 与C 间电势差U AC ＝Ed AC ＝20 V 又U AC ＝φA －φC ，φA ＝0可得φC ＝－20 V .【答案】 (1)1×10－9 F (2)2×103 V/m ，方向竖直向下 (3)－20 V 12．如图1-7-10所示，有的计算机键盘的每一个键下面都连一小块金属片，与该金属片隔有一定空气间隙的是另一块小的固定金属片，这两片金属片组成一个小电容器，该电容器的电容C 可用公式C ＝εr Sd 计算，式中常量εr ＝9×10－12 F/m ，S 表示金属片的正对面积，d 表示两金属片间的距离．当键按下时，此小电容器的电容发生变化，与之相连的电子线路就能检测是哪个键被按下了，从而给出相应的信号．设每个金属片的正对面积为50 mm 2，键未按下时两金属片的距离为0.6 mm.如果电容变化0.25 pF ，电子线路恰能检测出此信号，则键至少需要被按下多大距离？图1-7-10【解析】 按下键时电容C 增大，由ΔC ＝εr S d 2－εr Sd 1代入数据得：d 2＝0.45 mm 所以Δd ＝d 1－d 2＝0.15 mm. 【答案】 0.15 mm。
高中物理第一章电场第八节静电与新技术课件粤教版选修31
解析：A、B 项是把静电导走，C 项是利用静电，D 项电工钳柄上套有绝缘手套，是为了绝缘防止电工触电．
答案：AB
拓展 锁住黑烟的原理
油罐车上常拖有一条铁链，纺织车间中的地毯都织有 金属丝，你知道这是为什么吗？
提示：通过接地放电防止物体上过量积累电荷，而导 体与大地连接．把电荷导入大地进行放电，这样能有效防 止静电的危害．
A．金属管 A 应接高压电源的正极，金属丝 B 接负 极
B．金属管 A 应接高压电源的负极，金属丝 B 接正极 C．C 为烟气的进气口，D 为排气口 D．D 为烟气的进气口，C 为排气口 解析：静电除尘的理解：强电场把空气电离成电子和
带正电的空气分子，电子极小易被粉尘吸附，而空气分子
较大不易被粉尘吸附．
A．烟尘颗粒向下运动 B．两金属板间电场方向向上 C．烟尘颗粒在运动过程中电势能减少 D．烟尘颗粒电荷量可能是电子电量的 1.5 倍
答案：C
静电与新技术静静电电的的产应生用复除印尘
防止静电危害的基本原则
静电的防止避免静电积累的常用方法
【典例】 (多选)如图所示是静电除尘的原理示意
图，A 为金属管，B 为金属丝，在 A、B 之间加上高电压， 使 B 附近的空气分子被强电场电离为电子和正离子，电 子在向 A 极运动过程中被烟气中的煤粉俘获，使煤粉带 负电，最终被吸附到 A 极上，排出的烟就比较清洁了．有 关静电除尘的装置，下列说法正确的是( )
由于电子易被粉尘吸附，在 B 处空气被电离后，如 果正电荷向 A 极运动，即 A 为负极，此过程中正电荷不 易被粉尘吸附，故达不到除尘的目的；如果 A 极为正极， 则电子由 B 向 A 运动，此过程中电子极易被粉尘吸附， 使得粉尘向 A 极运动而达到除尘的目的，所以 A 项正确．
高中物理 第一章 电场 第七、八节 了解电容器 静电与新技术课件 粤教版选修3-1.pptx
极板间电势差为 U1，板间场强为 E1。现将电容器所带电荷量变
为 2Q，板间距变为12d，其他条件不变，这时两极板间电势差为
U2，板间场强为 E2，下列说法正确的是
()
A．U2＝U1，E2＝E1
B．U2＝2U1，E2＝4E1
定义
充电过程
放电过程
使电容器的两个极板带 使电容器两极板上 上_等__量__异__种__电荷的过程 的电荷_中__和_的过程
过程示意图
电荷运动方向 _正__电荷向A板移动，负__ 电荷向B板移动
_正__电荷由A板向B 板移动(或_负_电荷由 B板向A板移动)
3
充电过程
放电过程
电流 由 负 极 板 经 导 线 、
方向 电源到正极板
由正极板经导线到负极板
①每一极板所带电荷量的_绝__对__值___称为电容器所带
的电荷量
②电容器充电后，两极板间存在电场，从电源获得
特点
的能量储存在电场之中，称为_电__场__能__。电场具有能 量是电场_物__质__性__的重要表现③小灯泡闪亮一下，说
明充放电电流短暂
④两个过程互逆，电容器的电荷量、场强、能量变
(1)电容的定义式为 C＝QU，怎样理解这三个量之间的关系？某一电
容器的QU是否变化？为什么电容的定义式又可写作 C＝ΔΔQU？ 提示：电容器两极板间的电势差随电荷量的增加而增加，电荷 量和电势差成正比，它们的比值是一个恒量，每一个电容器都 有一个属于自己的QU常数，与所带电荷量的多少无关。这个比 值反映了电容器容纳电荷的能力大小。定义式 C＝QU，Q、U 是 正比关系，所以 C＝QU＝ΔΔQU。
(1)一个是它的电容量； (2)另一个是它的 耐压 能力，耐压值表示电容器正常使用 时两个电极间所能承受的 最大 电压。
2018-2019版物理新设计同步粤教版选修3-1课件：第一章 电场 第三节 精品
向沿 MO 指向 Q.
(2)M 点的场强 EM＝FqM＝11..00××1100－－180 N/C＝100 N/C，其方向沿 OM 连线背离
Q，因为它的方向跟正电荷所受电场力的方向相同.
(3)在M点拿走试探电荷q，有的同学说M点的场强EM＝0，这是错误的.其原因在于 不懂得场强是反映电场的性质的物理量，它是由形成电场的电荷Q及场中位置决定 的，与试探电荷q是否存在无关.故M点的场强仍为100 N/C，方向沿OM连线背离Q. 答案 (1)大小为1.0×10－8 N 方向沿MO指向Q (2)大小为100 N/C 方向沿OM连线背离Q (3)大小为100 N/C 方向沿OM连线背离Q
[目标定位] 1.知道电荷间的相互作用是通过电场发生的，知道电场是客观存在的 一种物质形态.2.知道电场强度的概念和定义式，并会进行有关的计算.3.理解点电 荷的电场强度及叠加原理.4.会用电场线表示电场，并熟记几种常见电场的电场线 分布.
一、电场和电场强度
1.电场 (1)概念：存在于电荷周围的一种特殊的_物__质___，由_电__荷___产生._场__和__实__物__是物质 存在的两种不同形式. (2)基本性质：对放入其中的电荷有_力__的__作__用__.电荷之间通过_电__场___发生相互作用.
④方向：电场强度的方向与__正__电__荷____所受静电力的方向相同，与负电荷所受静 电力方向__相__反___. 3.匀强电场：如果电场中各点的_场__强___大小和方向都相同，这种电场叫做匀强电场.
【例1】A为已知电场中的一固定点，在A点放一电荷量为q的试探电荷，所受电场 力为F，A点的场强为E，则( ) A.若在A点换上－q，A点场强方向发生变化 B.若在A点换上电荷量为2q的试探电荷，A点的场强将变为2E C.若在A点移去电荷q，A点的场强变为零 D.A点场强的大小、方向与q的大小、正负、有无均无关
2018-2019学年高二物理粤教版选修3-1课件：第1章 第1节 认识静电
2．元电荷：最小的电荷量叫做元电荷，用 e 表示．e
－19 1.60 × 10 ＝____________ C；所有带电体的电荷量都是 e 的整数
倍．
创造 ，也不能_____ 消灭 ， 3．电荷守恒定律：电荷既不能_____
它们只能从一个物体转移到另一个物体， 或者从物体的一 个部分转移到另一部分．在转移的过程中，电荷的代数和 不变．
提示：不正确．在丝绸和玻璃棒摩擦过程中，玻璃棒 中的一部分电子转移到了丝绸上，从而使玻璃棒带正电， 所以该同学的认识是错误的．
三种起电方法的比较．
起电 方法 产生及 条件
摩擦起电 两种不同 的绝缘体 摩擦
感应起电 导体靠近 带电体
接触起电 导体与带 电体接触
起 电 方 法 现 象
摩擦起电
感应起电
接触起电
两物体带上 异种电荷 不同物质的 原子核对核 外电子的束 缚力不同而 发生电子得 失
导体两端出现 导体带上与 等量异种电荷， 带电体相同 且电性与带电 电性的电荷 体“近异远同” 导体中的自由 电子与带正(负) 电荷之间的 电物体吸引(排 相互排斥 斥)而靠近(远离)
原 因
实 质
均为电荷在物体之间或物体内部的转移
(2)感应起电的判断方法． ①当带电体靠近导体时， 导体靠近带电体的一端带异 种电荷，远离带电体的一端带同种电荷． ②导体接地时，该导体与地球可视为一个导体，而且 该导体可视为近端导体，带异种电荷，地球就成为远端导 体，带同种电荷．
1．(多选)关于摩擦起电，下列说法正确的是(
)
A．用梳子和头发摩擦后能够吸引轻小物体，因为摩 擦使梳子带电 B．摩擦后梳子带电后头发就不带电了 C．摩擦带电产生了电荷，使自然界中的电荷数增加 了 D．摩擦带电的本质是电荷发生了转移
2019-2020学年物理高中粤教版选修3-1课件：第1章 第8节 静电与新技术
自主预习 合作探究
知识精要 思考探究 典题例解
迁移应用
静电喷涂的原理是什么? 答案：静电喷涂的原理是使精细的油漆液滴飞离喷嘴时带上同 种电荷,彼此排斥,并在电场力的作用下飞向作为电极的工件,这样 就能比较均匀地沉积于工件表面.
自主预习
【例题】 在印染车间,为了保证花布的印染质量,通常是使车间 内的湿度大一些,为什么?
自主预习 合作探究
第八节 静电与新技术
目标导航 预习导引
自主预习 合作探究
学习目标 重点难点
1.了解静电的利用和防止. 2.知道静电利用的原理. 3.分析日常生活中的静电现象,能对有害静电现象提 出有效的防止措施. 重点、难点:静电的利用和防止.
目标导航 预习导引 一 二
自主预习 合作探究
一、静电的应用 1.静电有很多应用,如激光打印、喷墨打印、静电除尘、静电喷 涂、静电植绒、静电复印等. 2.静电除尘 在静电应用技术中,有一种较常见的装置,那就是静电除尘装置. 在此装置中,通过金属圆筒与金属丝之间的高电压的正极和负极, 在两者之间产生很强的电场.而且靠近金属丝附近电场更强,金属 丝附近强电场将周围空气电离成电子和正离子.筒里面的灰尘很容 易吸附在金属圆筒上,从而达到静电除尘的目的.
目标导航 预习导引 一 二
自主预习 合作探究
二、静电的防止 1.形成静电危害的必要条件是积累足够多的静电荷. 2.防止静电危害的基本原则:控制静电的产生、把产生的静电迅 速导走. 3.在静电防止措施中,有一种很常见的措施,那就是把静电导走. 如油罐车拖一铁链搭在地面上;飞机的轮胎用导电橡胶制造.
家用电视机荧光屏表面经常有许多灰尘,其主要原因是什么? 答案：电视荧光屏上积累了过多的静电荷,静电荷对微小灰尘有 吸引作用.
高中物理粤教版选修3-1第一单元第8课《静电与新技术》优质课公开课教案教师资格证面试试讲教案
高中物理粤教版选修3-1第一单元第8课《静电与新技术》优质课公开课教案教师资格证面试试讲教案
1教学目标
1.了解静电的利用和静电的防止,知道科学是一把双刃剑,联系实际,关心社会,培养社会责任感。
2.知道静电利用的原理。
3.分析日常生活中的静电现象,对有害静电提出有效的防止措施及基本原则。
2学情分析
有一定的电学基础
3重点难点
通过静电的危害和防止的学习,了解物理学的研究方法,尝试利用所学知识解决实际中的静电危害问题.
通过查阅资料了解静电利用的原理,培养学生收集资料、自主学习的能力。
4教学过程
4.1.1教学活动
活动1【讲授】第八节静电与新技术
一、锁住黑烟
在静电除尘装置中,高压电源的正极接到________上,负极接到悬挂在管心的________上,它们之间有很强的电场,金属线附近的气体分子被__________,在电场力作用下________被吸引到金属线上__________向金属圆筒运动中,附在空气中的尘埃上,使尘埃带负电,并被吸附到__________上.
二、防止静电危害
防止静电灾害的基本原则是:控制静电的产生,把产生的静电迅速________以避免静电的积累.通过工艺控制可以减少因摩擦而产生的静电,避免静电积累的常用方法有________、增加________,非导电材料的________处理等.
(一). 知识探究。
高中物理 1-8 静电与新技术课件 粤教版选修3-1
3．几种应用的原理分析 (1)静电复印是利用静电的吸附作用工作的． (2)静电喷漆时，喷嘴使油漆微粒带正电，它们相互排斥，扩 散开来形成一大团漆云，被吸附在带负电的物体表面，这样既省 漆又均匀．
(3)静电除尘的原理
图1－8－1 如图1－8－1(a)所示是一种静电除尘的装置图，金属管A和管 内金属线B分别接到高压电源的正、负极上，它们之间有很强的电 场，且金属线B附近的场强更大一些，导致B附近的空气分子电 离，成为电子和正离子．电子在向A加速运动的过程中附着到空气 中的尘埃上，从而使尘埃带负电被正极A吸附，最后在重力作用下 落入到下面的漏斗中，这样就达到了除尘的目的．
图1－8－2
A．N接电源的正极 B．M接电源的正极 C．电场强度EB＞EA D．电场强度EB＜EA
解析 电子附在煤粉上，使煤粉带上负电荷，煤粉若能吸附 在管壁上，说明管壁带正电荷，N接电源正极．将金属棒与金属 管壁看做电容器，则其内部电场线分布情况如右图所示．由图可 知金属棒附近的B点处电场线较密，而靠近金属管壁的A点处电 场线较疏，故B处电场强度比A处电场强度大，即EB＞EA.
答案 见解析
静电的防止与应用
2．下列哪些现象属于静电的防止( )． A．旅客在飞机上不能接打手机 B．在雷雨天气时最好不要接打手机 C．家庭里发现煤气泄漏时，不能在室内立即打电话报警 D．汽车在加油站加油时，司机或乘客不能接打手机
解析 飞机上不能打电话是为了防止干扰地面与飞机上的 无线电通信系统，不属于静电的防止，A项错误．雷雨天不接打 电话是为了防止雷击，属于静电的防止，选项B正确．选项C、 D里的不能打电话是防止电话接通的瞬间产生电火花引起火灾， 不属于静电的范畴．
特别提醒 要防止静电产生的危害，首先要明确静电电荷产 生的原因，然后用适当的方法清除静电荷.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
知识精要
思考探究
典题例解
迁移应用
2.静电的危害和防止 (1)静电的危害主要是静电干扰、静电放电和静电作用.如印刷中 纸张由于摩擦起电而吸附在滚筒上影响印刷质量;汽车在运行中, 轮胎与路面摩擦起电而产生干扰,使汽车中的收音机无法正常接收 信号;静电放电会造成火灾、爆炸,危害人身安全. (2)在静电防止措施中,尽量抗静电、控制静电不产生或少产生, 防止静电聚集.如:对于易产生静电的机械零件,尽量使用导体材料.
知识精要
思考探究
典题例解
迁移应用
知识精要
思考探究
典题例解
迁移应用
1.如图所示是静电除尘的原理示意图.关于静电除尘的原理,下列 说法错误的是( ) (导学号51120041) A.中间金属线A与金属管B分别接高压电源的电极 B.金属线和金属管带电后具有吸引轻小物体的作用 C.烟尘通过该空间时被A、B两个电极的电荷吸引 而吸附到A、B上,能起到除尘的作用 D.烟筒本身就有除尘作用,没有必要加高压电源 答案：D 解析：烟筒内的两个金属电极必须接在高压电源上,使两个电极 被充电而带上等量异种电荷,而电荷又有吸引轻小物体的作用,所 以从下而上的烟尘被吸附在电极上,从上面的排烟口排出的气体就 清洁了,从而起到除尘的作用,所以前三项正确,最后一项错误.
目标导航
预习导引
一
二
二、静电的防止 1.形成静电危害的必要条件是积累足够多的静电荷. 2.防止静电危害的基本原则:控制静电的产生、把产生的静电迅 速导走. 3.在静电防止措施中,有一种很常见的措施,那就是把静电导走. 如油罐车拖一铁链搭在地面上;飞机的轮胎用导电橡胶制造.
家用电视机荧光屏表面经常有许多灰尘,其主要原因是什么? 答案：电视荧光屏上积累了过多的静电荷,静电荷对微小灰尘有 吸引作用.
知识精要
思考探究
典题例解
迁移应用Biblioteka 2.下列说法不正确的是( ) A.静电除尘的原理是让灰尘带上电荷,然后在电场力的作用下,奔 向并吸附到异性电极上 B.静电复印的原理是让油墨带上电荷,然后在电场力的作用下,奔 向并吸附到带异种电荷的白纸上 C.静电喷涂的原理是让油漆带上电荷,然后在电场力的作用下,奔 向并吸附到吸引油漆的工件上 D.静电复印中的硒鼓上字迹的像实际是曝光的地方
知识精要
思考探究
典题例解
迁移应用
答案：D 解析：灰尘很容易吸附电子,这时吸附负电荷的灰尘在电场力作 用下,被吸附到带正电荷的圆筒上;静电复印和静电喷涂是分别使 油墨和油漆带电,在电场力作用下吸附到带异种电荷的预期部位; 静电复印曝光时,在光学系统作用下,将原稿图像投射到感光板上, 并使其形成静电潜像的过程,曝光时,感光板亮区光导体导通,表面 电荷迅速消失(亮衰),暗区光导体绝缘表面电荷基本保持(暗衰).
第八节
静电与新技术
目标导航
预习导引
学习目标 重点难点
1.了解静电的利用和防止. 2.知道静电利用的原理. 3.分析日常生活中的静电现象,能对有害静电现象提 出有效的防止措施. 重点、难点:静电的利用和防止.
目标导航
预习导引
一
二
一、静电的应用 1.静电有很多应用,如激光打印、喷墨打印、静电除尘、静电喷 涂、静电植绒、静电复印等. 2.静电除尘 在静电应用技术中,有一种较常见的装置,那就是静电除尘装置. 在此装置中,通过金属圆筒与金属丝之间的高电压的正极和负极, 在两者之间产生很强的电场.而且靠近金属丝附近电场更强,金属 丝附近强电场将周围空气电离成电子和正离子.筒里面的灰尘很容 易吸附在金属圆筒上,从而达到静电除尘的目的.
知识精要
思考探究
典题例解
迁移应用
静电喷涂的原理是什么? 答案：静电喷涂的原理是使精细的油漆液滴飞离喷嘴时带上同 种电荷,彼此排斥,并在电场力的作用下飞向作为电极的工件,这样 就能比较均匀地沉积于工件表面.
知识精要
思考探究
典题例解
迁移应用
【例题】 在印染车间,为了保证花布的印染质量,通常是使车间 内的湿度大一些,为什么? (导学号51120040) 解析：在印染车间,由于在印染过程中布与机械间的相对运动, 造成摩擦,摩擦产生的静电会吸引轻小的物体,就会使空气中的一 些漂浮物吸附在印制好的花布上,使印染的效果大打折扣,因此要 消除静电对印染质量造成的影响,就必须将因摩擦而产生的静电荷 导走,在车间里最好的方法就是使空气潮湿,摩擦产生的静电直接 对空气放电,就可以消除静电的影响. 答案：见解析
知识精要
思考探究
典题例解
迁移应用
静电的应用、危害和防止 1.静电的应用 从原理上可将应用问题分两种类型: (1)利用静电力控制带电粒子的运动或分布.如:静电除尘、静电 摄影(复印、制版、照相)、静电喷涂(静电喷漆、静电植绒、静电 喷洒、油墨喷射印刷). (2)从能量转化的角度将静电现象进行应用.以静电场作媒介来实 现电能和其他能之间的转化.如:在范德格拉夫起电机及航天器发 动机中,由于离子或带电胶体粒子在真空中被高电压加速,以极大 的速度喷出而产生强大的推动力,制成离子推进器.
