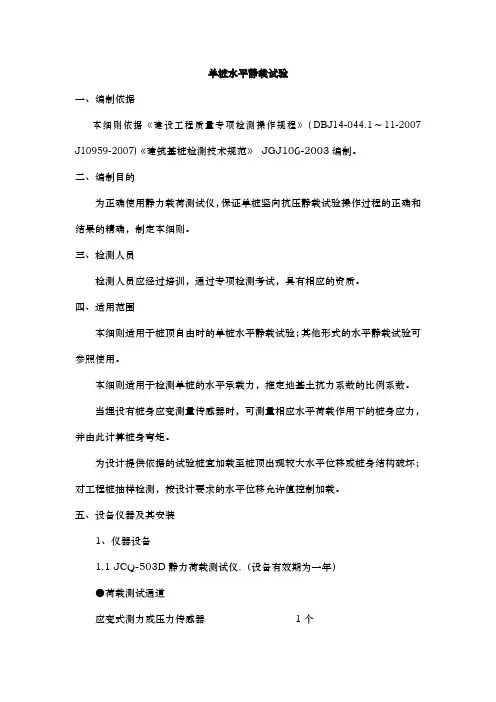

单桩水平静载试验
单桩水平静载试验一、编制依据本细则依据《建设工程质量专项检测操作规程》（DBJ14-044.1～11-2007 J10959-2007)《建筑基桩检测技术规范》JGJ106-2003编制。
二、编制目的为正确使用静力载荷测试仪，保证单桩竖向抗压静载试验操作过程的正确和结果的精确，制定本细则。
三、检测人员检测人员应经过培训，通过专项检测考试，具有相应的资质。
四、适用范围本细则适用于桩顶自由时的单桩水平静载试验；其他形式的水平静载试验可参照使用。
本细则适用于检测单桩的水平承载力，推定地基土抗力系数的比例系数。
当埋设有桩身应变测量传感器时，可测量相应水平荷载作用下的桩身应力，并由此计算桩身弯矩。
为设计提供依据的试验桩宜加载至桩顶出现较大水平位移或桩身结构破坏；对工程桩抽样检测，按设计要求的水平位移允许值控制加载。
五、设备仪器及其安装1、仪器设备1.1 JCQ-503D静力荷载测试仪.（设备有效期为一年）●荷载测试通道应变式测力或压力传感器1个荷载通道量程0-40000KN精度≤0.5%（含传感器）●位移测试通道.试桩沉降测试通道4个锚杆上拔测试通道4个精度≤0.1（含传感器）量程单次50mm，可多次累加测量1.2. QF型分离式油压千斤顶QF320T-20 起重量320T 2台QF320T-20 起重量320T 2台QF500T-20 起重量500T 2台QF500T-20 起重量500T 2台QF100T-20 起重量100T 1台1.3. MFX 数显百分表规格50mm 精度0.01mm 4台2、仪器安装2.1 水平推力加载装置采用油压千斤顶，加载能力不得小于最大试验荷载的1.2倍。
2.2 水平推力的反力可由相邻桩提供；当专门设置反力结构时，其承载能力和刚度应大于试验桩的1.2倍。
2.3荷载测量可用放置在千斤顶上的荷重传感器直接测定；或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。
单桩水平静载试验
❖ 3）百分表和位移传感器架设
❖ 桩的水平位移测量宜采用大量程位移计。在水平力作用 平面的受捡桩两侧应对称安装两个位移计，以测量地面处 的桩水平位移；当需测量桩顶转角时，还应在水平力作用 平面以上50cm的受检桩两侧对称地安装两个位移计，利 用上下位移计差与位移计距离的比值可求得地面以上桩的 转角。
四、现场检测
❖ JGJ106-2014规范对现场检测的规定有：
❖ 6.3.1加载方法宜根据工程桩实际受力特性，选用单向多 循环加载法或本规范第4章规定的慢速维持荷载法，当对 试桩桩身横截面弯曲应变进行测量时，宜采用维持荷载法 。
❖ 6.3.2 试验加、卸载方式和水平位移测量应符合下列规定 ：
❖ 1.单向多循环加载法的分级荷载，不应大于预估水平极限 承载力或最大试验荷载的1/10；每级荷载施加后，恒载 4min后可测读水平位移，然后卸载至零，停2min测读残 余水平位移，至此完成一个加卸载循环。如此循环5次， 完成一级荷载的位移观测。试验不得中间停顿。
一、适用范围
❖ 单桩水平静载试验一般以桩顶自由的单桩为对象，采 用接近于水平受荷桩实际工作条件的试桩方法来达到以下 目的：
❖ (1)确定试桩的水平承载力。检验和确定试桩的水平承载 能力是单桩水平静载试验的主要目的。
❖ (2)确定试桩在各级水平荷载作用下桩身弯矩的分配规律 ❖ (3)确定弹性地基系数。在进行水平荷载作用下单桩的受
力分析时，弹性地基系数的选取至关重要。 ❖ (4)推求桩侧土的水平抗力和桩身挠度之间的关系曲线。
通过试验可直接获得不同深度处地基土的抗力和挠度之间 的关系，绘制桩身不同深度处的水平抗力和桩身挠度曲线 ，并用它来分析工程桩在水平荷载作用下的受力情况。
phc桩单桩静载试验
PHC桩单桩静载试验“高强度预应力管桩”简称PHC是近年来我国引进美国、日本等发达国家的先进技术而研究开发的一种新型预制高强度预应力管桩。
该管桩按照国标GB13476-92《先张法预应力混凝土管桩》设计而制造,其混凝土强度不低于C80级。
具有质量稳定可靠，混凝土强度高、桩身承载力高、施工现场整洁文明等优点,耐锤打性好,贯穿能力强;单桩承载力高,单桩承载力价格便宜；对不同地质条件和不同沉桩工艺适应性强；运输吊装轻便施工速度快和成桩质量监测方便等优点。
因此，近年来在工程建设中日益得到广泛的应用。
目前，高强度预应力管桩的沉桩方式主要有静压法沉桩和锤击法沉桩两种。
下面简单地介绍一下锤击法的施工工艺。
一、施工工艺1、施工前对原地面进行处理，要求场地平整，并能确保打桩机在场地上行走时不发生沉陷，施工时机械不沉降。
2、桩位放样好后，做好护桩工作，防止管桩错位。
3、管桩进场要有合格证书，现场存放采用两点支法，即支点距两端0.21倍桩长处，堆高不超过四层。
管桩采用单点起吊，吊点距桩上端0.3倍桩长处。
起吊、搬运、堆码时防止冲撞以免发生附加弯矩。
管桩运至施工现场后首先用红油漆在桩体上分1m节做好刻度尺，便于施工中控制桩体的贯入度。
最后一米刻度精确至2cm。
4、施打过程中桩与锤之间要设相应的弹性衬垫，桩锤、桩身中心线必须重合，并随时在两个方向观察桩身的垂直度，确保桩身倾斜斜率不超过0.5%，施工当中如实记录每米锤击次数。
5、接桩错位偏差不大于2mm，端板空隙处用楔形钢板垫实焊接层数不得少于两层，焊缝必须饱满，不得有夹渣，厚度必须满足设计要求，接头必须自然冷却，时间不得少于8分钟，不得用水冷却，焊接铁件应做防腐处理。
6、停锤标准：落锤高度控制在1.5m-2m，最后10击贯入度小于2cm时应停锤。
7、截桩处理，采用专业切割机，严禁使用大锤硬砸。
8、打桩过程中防止桩位偏移，如果遇到下列情况，应停止打桩，经分析研究后采取相应措施：1）贯入度发生急剧变化或振动打桩机的振幅异常；2）桩身突然倾斜移位或锤击时有严重回弹；3）桩头破碎或桩身开裂；4）附近地面有严重隆起现象；5）打桩架发生偏斜或晃动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单桩水平静载试验现场检测
1.试验目的
通过单桩水平静载试验，确定单桩水平临界和极限承载力，推定土抗力参数；判定水平承载力是否满足设计要求。
2.试验范围
混凝土预制桩、各种混凝土钻孔灌注桩、钢桩
3.试验依据
《建筑桩基技术规范》（JGJ94-2008）《建筑基桩检测技术规范》（JGJ106-2014）
4.工作程序
4.1仪器设备
4.1.1 RS-JYB/C静载试验设备；
4.1.2 超高压油泵和油压千斤顶及与二者相连的高压油管；
4.1.3 荷载和沉降量测仪表：柱式力传感器或压力变送器量测荷载；百分表、调频式位移传感器量测沉降。
荷载和沉降量测仪表均应经过计量标定；
4.1.4基准梁、支撑（传力）杆。
4.2试验的准备工作
4.2.1 收集资料，了解试桩场地工程地质情况，试桩的基本情况（如桩长、桩径砼强度等级，配筋情况、施工日期、施工工艺等），以及桩的预估水平极限荷载。
4.2.2 根据工程桩的实际水平受力要求，并在充分征求设计人员及建
设单位对试桩的试验要求后，制定出比较详细的试验方案。
4.2.2.1 试验加载方法的选择
4.2.2.1.1 一般模拟地震周期性水平荷载，采用单向多循环加卸载法
进行试验。
4.2.2.1.2 对于受长期水平荷载的桩基采用慢速连续加载法进行试验。
4.2.2.2 试验仪表设备的安装及要求
图1 水平静载试验装置示意图
4.2.2.2.1 采用千斤顶施加水平力，水平力作用线应通过地面标高处（地面高应与实际工程桩基承台底面标高一致）。
在千斤顶与试桩接
触处宜安置一球形铰座，以保证千斤顶作用力能水平通过桩身轴线。
4.2.2.2.2 桩的水平位移采用调频式位移传感器测量。
每一试桩在力
的作用水平面上和在该平面以上50cm左右各安装一或二只调频式
位移传感器（下面调频式位移传感器测量桩身在地面处的水平位移，上面调频式位移传感器测量桩顶水平位移，根据两调频式位移传感器位移与两调频式位移传感器距离的比值求得地面以上桩身的转角）。
如果桩身露出了地面较短，可只在力的作用水平面上安装调频式位移传感器测量水平位移。
4.2.2.2.3 固定调频式位移传感器的基准桩宜打设在试桩侧面靠位移
的反方向，与试桩的净距不小于1倍试桩直径
4.2.2.3 有垂直荷载的水平静载试验，桩顶应放置垂直千斤顶，由有
轴承定位的滚轴和球铰形成自由端条件，垂直荷载于试验前一次加上。
所加垂直荷载值，一般取该桩垂直抗压容许承载力的90％。
4.2.2.4 试验中所需反力可通过反力桩来实现，也可以由坑壁提供。
4.2.3 其它注意事项
4.2.3.1 在试验设备、仪器仪表的运输过程中应确保其不受损伤，以
保证现场试验数据准确无误。
4.2.3.2 试验现场必须搭起能防雨、遮阳的临时帐篷或设施，以保护
仪器设备。
4.2.3.3 高压油泵等仪器设备应按照就近、方便、安全的原则安放。
4.2.3.4 试验现场所接电源必须符合临时架设电源线路的要求，禁止
乱扯电源、电线，防止漏电，触电等事故发生。
4.3试验规定和要求4.3.1 开始试验的时间：预制桩在砂土中入±7d后，如为粘性土，应视土的强度恢复而定，一般不得少于15d，对于饱和软粘土不得少于25d。
灌注桩应在桩身混凝土达到设计强度后，才能进行。
4.3.2 试验加载方法的规定
4.3.2.1 慢速连续加载的试验方法可参照垂直静载试验的规定（包括
加载等级、沉降稳定标准等）。
4.3.2.2 多循环加卸载试验法，按下列规定进行加卸载和位移观测。
4.3.2.2.1 荷载分级：取预估水平极限荷载的1/10作为每级荷载的加载增量。
根据桩径大小并适当考虑土层软硬，对于直径300～
1000mm的桩，每级荷载增量可取2.5～20kN。
4.3.2.2.2 加载程序与位移观测：每级荷载施加后，恒载4min测读水
平位移，然后卸载至零，停2min测读残余水平位移，至此完成一个加卸载循环，如此循环5次便完成一级荷载的试验观测。
加载时间应尽量缩短，测量位移的间隔时间应严格准确，试验不得中途停歇。
4.3.3 当出现下列情况之一时，可终止加载：
4.3.3.1 桩身折断；
4.3.3.2 水平位移超过30～40mm （软土取40mm ）；
4.3.3.3 水平位移达到设计要求的水平位移允许值。
4.3.4 千斤顶加载系统主要包括千斤顶、高压油泵及油路三个部分。
试验前应检查千斤顶、油泵工作是否正常，油路是否漏油。
4.3.5 压力传感器和调频式位移传感器的安装要求
4.3.
5.1 压力传感器安装于千斤顶和试桩间，其测力中心线与千斤顶中轴线重合。
4.3.
5.2 调频式位移传感器应安装固定在支承于相对不动基准桩上的基准梁上，应使调频式位移传感器轴线平行于被测位移的方向，不得歪斜。
4.4试验过程
4.4.1 做好前述准备工作，并检查无误，方可开始试验。
4.4.2 按照4.3.2节规定进行逐级加（卸）载、观测位移。
4.4.3 当试验满足4.3.3节终止试验的条件时，可终止试验.。
