多功能双动力系统(鼻刨、耳钻综合动力系统)技术参数
耳鼻喉手术动力系统
耳鼻喉手术动力系统一、货物清单二、项目用途适用于耳、鼻、喉部的刨削、切割等手术治疗。
三、主要技术及系统要求：1.主机：1.1.微电脑控制平台，恒速驱动控制系统，负载降速≤5%；1.2.人机工程设计，≥7寸TFT真彩液晶触摸屏；1.3.故障自诊断和保护技术；1.4.BF型电气安全设计和100-240V宽电压电源设计；1.5.双电机输出，配合脚踏开关作无级变速控制；1.6.主机面板和脚踏开关均可进行功能、转向的切换；1.7.手柄连接自动激活，刨削（吸切）刀具自动识别；1.8.可设定各种规格刀具的默认运行参数；1.9.产品质量安全通过CE认证，生产企业通过CMD医疗器械质量管理体系认证（需提供证书复印件）；1.10.设备可升级耳钻、显微耳钻、小平摆锯、小垂摆锯、小空心转、小往复锯等。
2.脚踏开关：2.1.无级调速，可进行功能切换及注水控制；2.2.坚固结构设计，承载重量≥138kg ，IPX8防水等级，防滑、防侧翻；2.3.线缆长度≥3m，底座高度≥48mm。
3.刨手柄：3.1.外形尺寸：最大外径≥20mm，电缆长度≥3m，重量≤0.48kg；3.2.单向转转速6000-13000r/min；(重要参数)3.3.往复转转速500-6000r/min（需提供检测报告）；(重要参数)3.4.持续输出扭矩≥3.6N·cm ，最大输出扭矩≥6.6N·cm；3.5.工作最高温度＜40℃，可高温高压消毒；3.6.内直排引技术和冷却注水管路设计，直排式设计手柄，吸引、切割、排出为一直线，不易堵塞；3.7.脚踏控制无级调速；往复转频率≥4Hz；3.8.冷却喷水：单根外喷水冷却冲洗管路；3.9.具有自动识别刨刀的功能。
4.刨刀具（刀头）：4.1.优质不锈钢制作，操作方便，密封防漏，可高温高压消毒；4.2.刀具热处理工艺，具有多种规格和一次性、重复性刀具选择；4.3.永久性双面齿直刨刀：直径≥4.0mm、长≥110mm；永久性双面齿弯刨刀：直径≥4.0mm、长≥110mm、40°成角；永久性球形切削刃直鼻钻头：直径≥4.0mm，长度≥115mm （需提供检测报告）(重要参数)。

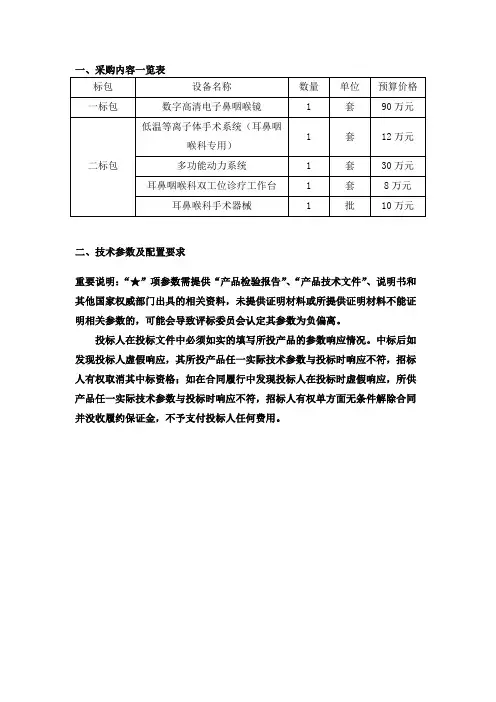

一、采购内容一览表
二、技术参数及配置要求重要说明：“★”项参数需提供“产品检验报告”、“产品技术文件”、说明书和其他国家权威部门出具的相关资料，未提供证明材料或所提供证明材料不能证明相关参数的，可能会导致评标委员会认定其参数为负偏离。
投标人在投标文件中必须如实的填写所投产品的参数响应情况。
中标后如发现投标人虚假响应，其所投产品任一实际技术参数与投标时响应不符，招标人有权取消其中标资格；如在合同履行中发现投标人在投标时虚假响应，所供产品任一实际技术参数与投标时响应不符，招标人有权单方面无条件解除合同并没收履约保证金，不予支付投标人任何费用。
一标包数字高清电子鼻咽喉镜一、图像处理主机参数：★1.1 整机原装进口1.2照明灯：LED灯或氙灯（氙灯功率≥300瓦）★1.3扩展功能：可连接摄像头、纤维鼻咽喉镜、鼻窦内窥镜实现门诊换药及鼻窦内窥镜手术。
★1.4数字信号输出：HD专业级高清CCD，全数字信号，分辨率：≥1920*1080。
1.5白平衡调节：使用前面板上的白平衡按钮可以调节白平衡。
1.6标准色图输出：可显示“颜色条”或者“50％白色”。
1.7色调调节（提供证明材料）：可实现以下的色彩调节。
·红色调节：±8 ·蓝色调节：±8·色度调节：±81.8自动增益控制（AGC）：当内镜先端距离需要观察的物体较远，光线不足时，图像可以被电子增强。
1.9对比度：可以将对比度设定为以下三种模式（N,H,L）中的一种：N（普通）：普通图像H（高）：与普通图像相比，暗的区域更暗，亮的区域更亮。
L（低）：与普通图像相比，暗的区域变亮，亮的区域变暗。
1.10降噪：图像处理过程中自动降噪。
1.11测光：按下面面板上的“测光模式”按钮，进行自动测光。
峰值：图像的亮度根据图像最亮处进行调节。
平均：图像的亮度根据图像的平均亮度进行调节。
1.12图像强调设定（提供证明材料）：图像的形态和边缘可以被电子增强，以增加图像的锐度。
耳鼻喉科手术动力系统技术参数
耳鼻喉科手术动力系统技术参数一、主机部分：1）电源：输入100-240VAC, 47-63HZ重量不高于10 KG2）※可分别连接鼻咽喉吸切器、高扭矩耳钻，和显微耳钻。
3）※触摸式的罗盘型菜单键控制转速、转向（顺、逆时针旋转）；液晶屏面板显示转速、转向、注水量等数据；也可查询不同类型手术的数据参数。
4）有手控装置，可手控刀头和钻的开始和停止5）能自动识别手柄的种类6）故障自检系统，并通过故障代码显示故障原因。
7）手术模式选择，使用者可自定控制程序，8）同时可控制注水泵及鼻内窥镜冲洗器9）脚踏开关：无级变速；可任意控制手柄转速,可精确控制在60RPM ,用于精细的手术；10）※注水泵：内置式，十几挡水量控制可调，由主机脚踏开关控制同步冲水，防止手术区过热。
11）※有水冷式冷却泵：冷却耳科手柄，防止手柄因高速运转而发热。
二、鼻咽喉吸切手柄和耳科动力手柄：1）※转速：往复最大转速不低于5000RPM,连接鼻科钻头时单向最大转速=12000RPM ;最低转速可到60PRM ;可用脚踏开关随意控制转速。
2）质量轻不重于240克，减轻术者的负担，符合人体工程学的设计，便于灵活操作又不妨碍视线。
3）直排式专利设计：从刀头到吸引排出口为直排式吸引，切割、排出为一直线，克服术中堵塞难题；4）握笔式设计，可自由改变方向和方位5）※能与种类繁多的刀头及钻头（100余种）匹配，可以完成鼻部、鼻眼相关手术，咽部、喉部及颅底的各种手术。
6）手柄同电缆可用咼温咼压及熏蒸的方式消毒7）※手柄上的转盘可以控制刀头仅刀口 360度旋转8）※手柄两侧有为固定注水管而设计的凹槽9）※手柄亥页部有刀头旋转锁定装置三耳科手柄1）水冷式设计：可以在最高转速下有效降低手柄温度2）钛金属机身，手柄重量不高于150克尾部电缆呈45度可以自由旋转3）最高转速不小于80000RPM:扭矩=23. 55mNni・具有很高的转动同心性：最小的震动。
4）最低噪音设计：安静的手术环境。

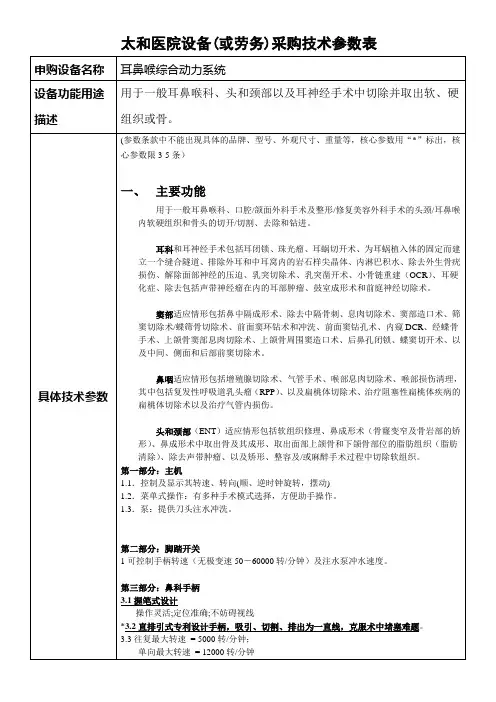

太和医院设备或劳务采购技术参数表
头和颈部（ENT）适应情形包括软组织修理、鼻成形术（骨窿变窄及骨岩部的矫形）、鼻成形术中取出骨及其成形、取出面部上颌骨和下颌骨部位的脂肪组织（脂肪清除）、除去声带肿瘤、以及矫形、整容及/或麻醉手术过程中切除软组织。
第一部分：主机
1.1．控制及显示其转速、转向(顺、逆时钟旋转，摆动)
1.2．菜单式操作：有多种手术模式选择，方便助手操作。
1.3．泵：提供刀头注水冲洗。
第二部分：脚踏开关
1可控制手柄转速（无极变速50－60000转/分钟）及注水泵冲水速度。
第三部分：鼻科手柄
3.1握笔式设计
操作灵活;定位准确;不妨碍视线
3.6．手柄同电缆可高温高压及环氧乙烷熏蒸消毒。
*3.7．手柄上的转盘可以控制刀头仅刀口360度旋转（需使用匹配刀头）
3.8．手柄两侧有为固定注水管而设计的凹槽
*3.9．手柄颏部有刀头旋转锁定装置
*相应配套鼻科手柄：能与种类繁多的刀头及钻头（100余种）匹配，可以完成鼻部、咽部、喉部及颅底的各种手术和整形科手术
*3.2直排引式专利设计手柄，吸引、切割、排出为一直线，克服术中堵塞难题。
3.3往复最大转速= 5000转/分钟；
单向最大转速= 12000转/分钟
最低速度可降至50转/分钟，保证声带手术的安全。
3.4．扭矩>108 mNm，刀头的动力强劲。
3.5．钛金属材质，质量轻不重于240克，减轻术者的负担，符合人体工程学的设计，便于灵活操作又不妨碍视线。
3.7．可以匹配不同角度刀头：
耳鼻喉动力手柄操作系统技术参数
耳鼻喉动力手柄操作系统技术参数产地：国产产品、数量及技术参数：一、刨削手柄2把1直排引，快装接口2.输出转速:单向转12000r∕min,往复转6000r∕min3.振动小，噪音低，发热量小，噪音＜70dB,工作最高温度（40℃,握持手柄符合人体力学设计，可高温高压水蒸气消毒4.内直排引技术和冷却注水管路设计，直排式设计手柄，吸引、切割、排出为一直线，不易堵塞5.具有自动识别刨刀的功能*6.需适配科室主机使用二、微电机2只1.ISO—E类型标准接口，接插方便快捷，可高温高压消毒2.微电机，输出稳定，峰值输出功率达150W,输出扭矩11N∙cm,转速可达40000r∕min3.自动风冷技术，温升小，噪音低，噪音＜70dB,工作最高温度（40℃4.急停时间＜0.2s*5.需适配科室主机使用三、磨钻手柄1.ISO-E类型标准接口，接插方便快捷，可高温高压消毒2.外径巾15πι∏b角度21。
，超轻，执笔式、防滑结构设计3.最高转速80000r∕min,径向跳动小于O.O1mm,可正反转,低发热、低噪音，最高转速时空载噪音VOdB,长时间运行最高热平衡温度<38℃4,磨钻手柄与微电机连接具有锁定功能，防止任意旋转，适合精细手术操作5.磨钻手柄（70成角）2把6.显微弯磨手柄2把7.显微直磨手柄2把（转速40000r∕min）四、显微磨钻头40支1.显微切削刃磨钻头，90mm,①15,0°,单向转；2.显微切削刃磨钻头，90mm,Φ2.0,0°,单向转；3.显微切削刃弯磨钻头，90mm,Φ1.5,20°,单向转；4.显微切削刃弯磨钻头，90mm,Φ2.0,20°,单向转。
五、便携式耳镜2套1.镜管长度71mm±3%,工作长度31mm+3%,镜管头端直径4.0mm+0.5mm,镜管最大插入部外径16mm*2.显示屏TFT/1CD显示器前后转动角度三120。
1耳鼻喉动力系统
耳鼻喉动力系统参数一、配置要求：1、综合动力系统主机一台；2、多功能脚踏开关一个；3、直排式鼻刨削手柄两个；4、耳科马达一个；5、耳科直手柄一个；6、耳科弯手柄一个；7、颅底用直手柄一个；8、颅底用弯手柄一个；9、0度刀头，直径3mm一只，直径4mm一只；10、40度弯内侧开口刀头一只；11、60度弯内侧开口刀头一只；12、40度弯背侧开口腺样体刀头一只；13、耳科打磨、切削钻头各六只；14、颅底打磨、切削钻头各六只。
二、技术参数要求：1.动力系统主机1.1原装进口耳鼻喉科动力系统；1.2一机多用，可针对不同手术需要同时接驳鼻刨削，耳钻，微型打孔钻；1.3大屏幕液晶显示，可同时显示转速，冲水量，旋转频率和方向。
1.4多功能脚踏开关，无极变速，可按比例控制转速和冲水量，可根据医生踩踏的力度而调整速度，医生可独立完成所有操作，不需要助手帮助。
1.5冲水泵与主机一体，方便使用，流量可在30-130毫升/分间数字化调节，可选择同步或持续冲水。
2.鼻刨削手柄2.1人体工程学设计鼻科手柄，重量≤240g，执笔式握法，符合医生手术习惯。
2.2真正的直排吸引的手柄，内置同轴式（直线）灌注和吸引通道，吸引力强，不易堵塞。
2.3冲水管路和手柄一体化设计。
2.4无碳刷马达设计鼻钻，可高温高压消毒，并经久耐用。
2.5风冷马达冷却技术，极好解决马达发烫问题，且无水冷所需的繁絮管道安装等。
2.6手柄转动，实现360度旋转刀头，方便术中操作。
2.7五档往复转速可调节，最高往复转速≥5000转/分。
2.8五档单向转速可调节，最高单向转速≥12000转/分。
3.耳钻马达3.1 转速≥80000转电钻马达，可高温高压消毒，并经久耐用。
3.2 风冷马达冷却技术，解决马达发烫问题，且无水冷所需的繁絮管道安装等。
3.3 可连接不同长度（70mm,125mm）的手柄，适用于耳科，鼻颅底等手术。
3.4可连接不同传动率的手柄和电子耳蜗专用手柄，能大大提高转速。
耳鼻喉手术动力系统技术参数
耳鼻喉手术动力系统技术参数1、主机1.1 微电脑控制平台，恒速驱动控制系统，负载降速≤5%；1.2 人机工程设计，友好人机界面，彩色LCD液晶实时显示1.3 故障自诊断和保护技术；1.4 高速微动力输出，配合脚踏开关作无级变速控制；1.5 主机面板和脚踏开关均可进行功能、转向的切换；1.6 手柄连接自动激活，刨削（吸切）刀具自动识别；1.7 可设定各种规格刀具的最佳推荐默认运行参数，省去开机繁琐的设置操作和避免误操作；1.8 产品通过CE安全认证，企业通过CMD医疗器械质量管理体系认证。
1.9可加挂冷却泵2、刨手柄★2.1 外形尺寸：最大外径Φ20mm，电缆线长度：3m，单向转6000-13000r/min，往复转500-6000r/min。
持续输出扭矩：3.6N·cm ，理论最大输出扭矩：6.6N·cm；安全可靠，满足BF型设备需求；2.2 振动小，噪音低，发热量小，手柄工作最高温度＜40℃，握持手柄符合人体力学设计；★2.3 内直排引技术和冷却注水管路设计，直排式设计手柄，吸引、切割、排出为一直线，不易堵塞；2.4 接插方便，柔韧性好；2.5 冷却喷水：单根外喷水冷却冲洗管路；2.6 具有自动识别刨刀的功能。
3、刨刀具（刀头）3.1 优质不锈钢制作，严格热处理工艺，刃口锋利耐用；接插方便，密封防漏；3.2 标配：双面齿直刨刀：Φ4.0mm、长110mm， 2支；双面齿弯刨刀：Φ4.0mm、长110mm、12°成角，1支；双面齿弯刨刀：Φ4.0mm、长110mm、40°成角，2支；球形切削刃直鼻钻头：Φ4.0mm，长度115mm， 1支；4、耳科磨钻手柄★4.1 外形尺寸：外径：Ф15mm，角度21°, 重量0.1kg；最高转速：80000r/min。
4.2 径向跳动小于0.01mm，持续输出扭矩：0.5N·cm，理论最大输出扭矩：2.3N·cm；4.3 冷却喷水：单根外喷水冷却冲洗管路，冲洗管长度：27mm；4.4 ISO-E类型标准接口，接插方便快捷，可高温高压消毒；4.5 磨钻手柄与微电机连接具有锁定功能，防止任意旋转，噪音低，切削平稳，适合精细手术操作；4.6 急停时间＜0.2s；5、磨头★5.1 采用优质材料制造，具有良好的生物相容性，锋利耐用, 圆柱度0.01mm，直线度0.005mm，径向跳动＜0.01mm，可高温高压水蒸汽消毒；5.2 规格齐全，广泛应用于骨组织的高速磨削、钻孔；5.3 标配：钨钢球形磨钻头：Ф1.0mm、Ф2.0mm、Ф3.0mm，杆径Φ2.38mm；6、微电机6.1 ISO-E类标准接口，接插方便快捷，可高温高压消毒；6.2 体积小，最大外径21mm，重量轻，仅110g；6.3 高速电机马达，输出动力强劲稳定，峰值输出功率达100W；★6.4 自动风冷技术，温升小，噪音低，工作最高温度＜40℃；磨输出速度为0-40000r/min，脚踏控制无级调速；7、脚踏开关7.1 线缆长3.5m，无级调速，可进行功能切换及注水控制；7.2 IPX8防水等级，防滑、防侧翻；7.3 底座高度48mm，减轻脚疲劳；7.4 坚固结构设计，承载重量1350N（138kg)，舒适耐用；7.5脚踏控制无级调速；往复转频率最高4Hz；8、商务要求：8.1质保期≥一年。
耳鼻喉科主要设备清单技术参数
耳鼻喉科主要设备清单技术参数耳鼻喉科主要设备清单技术参数第一部分听力计系统技术参数一、技术参数：1、频率范围气导（不配备高频耳机的情况下） 125Hz 至 12000Hz高频 8000 Hz至20000Hz骨导 250Hz 至 8000Hz双耳机 125Hz 至 8000Hz单耳机 250Hz 至 6000Hz2、精度±1%3、总谐波失真≤2% ( 耳机和双耳耳塞机) ≤5%(骨导震动器)4、强度范围气导 -10 dB HL 至 120 dB HL骨导置于乳突 -10 dB HL 至 80 dB HL置于前额 -20 dB HL 至 70 dB HL双耳耳塞机 -10 dB HL 至 110 dB HL单耳耳塞机 -10 dB HL 至 110 dB HL5、掩蔽强度范围( 以有效掩蔽校验)窄带噪声 : 最高dB HL 为测试声以下15 dB(言语掩蔽强度同信号) 白噪声 : 最高dB HL 为测试声以下30 dB (言语掩蔽强度同信号) 6、言语测试：信道1和信道2传声器：用于真人发音言语测试外部接口1和2：接收外部的录音言语材料7、特种测试能力ALT :测试声交替通过信道1和信道2信道1 : 400毫秒开 400毫秒关信道2 : 400毫秒开 400毫秒关SISI : 在选定信道的测试声上每5秒添加200毫秒的强度增量.强度增量值可以是1、2 或5 dB8、交谈和监听交谈 TF ：允许测试者以前面板控制器所确定的强度通过测试传声器向选定的传感器说话。
交谈 TB ：可使测试者听到测试室中被测者的评述意见。
监听：测试者可利用监听耳机或监听扬声器监听信道1、信道2和/或“交谈TB”信号。
二、配置要求：1、测试用耳机（TDH-50P） 1个2、骨导振动器（B71） 1个3、被测试者响使用手拨开关 1个4、测试传声器/监听耳机及螺旋软线 1套5、交谈TB传声器 1个6、备用软线 6英尺，灰色（每套4条） 1套7、电源线 1条8、声场系统 1套第二部分中耳分析仪主要技术参数一、参数要求：1、鼓室压1）探管声:226 Hz,±3%2）声压级: 85.5dBSPL± 2.0dB(在2.0cm3耦合腔中测量)3）谐波失真: < 5%4）声导纳(声顺)范围: 0—3.0cm35）声顺精度: ±5% 或0.1cm3,二者取大值6）气压系统7）压力范围:+200—-400daPa8）压力精度:±10daPa或±15%,二者取大值9）扫描速率:600daPa/秒,在接近鼓室压图峰值时降至200daPa/秒以更好地定义峰值声顺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件1
技术参数
多功能双动力系统（鼻刨、耳钻综合动力系统）技术参数序
号
技术参数
主机
1
.1
一机多用：可接驳鼻刨削、耳钻、打孔钻、切割锯、取皮机、克氏针等；
1
2
主机高分辨率大屏幕液晶显示，暗光条件也可看清，可显示钻速、冲水量、扭矩、旋转频率和方向等各步操作
1
3
转速可达50,000转/分。
鼻钻带360°旋转，可单向、往复数字化调节；
1
4
扭矩大，可达6Ncm，可同时连接两根手柄。
1
5
无碳刷马达配置，不锈钢接口；马达采用先进的风冷技术，发热小、噪音低，且无水冷所需的繁杂输水管道安装及马达的腐蚀。
1
6
独有的内置胶囊式蠕动冲水泵与主机一体设计、运作平滑，噪音低。
可数字化流量调节1-100ml/分，可选择同步或持续冲水。
.
7
马达手柄带喷雾嘴和快速锁定装置设计，可135℃高温高压消毒，经久耐用。
1
8
能自动识别手柄的种类，并且屏幕故障自检系统，并通过故障代码显示故障原因。
1
9
可单独接驳鼻钻或耳钻，手柄运转时径向跳动小，多种长度手柄
（70mm,105mm,125mm,145mm，175mm）可供选择。
1
10
可连接往复锯，摆动锯，弧形切割锯专用手柄,以及鼻整形的各种新型切割锯专用手柄。
1
11
无级变速脚踏开关，全金属防水设计，防水等级：IPX8；可脚控转速、方向、冲水量等多功能程序选择。
1
12
可存储10套常用试用参数，拥有末次手术记忆功能，方便医生根据使用习惯长期使用。
1
13
人体工程学设计，独有的内置胶囊式蠕动冲水泵设计使机器表面整合紧凑、易于清洁。
鼻钻手柄及刀头
2
1
人工工程学设计鼻科手柄1把（可360°旋转），根据医生手术习惯，可选择直排式或枪状手柄。
2
2
自然风冷马达冷却技术，发热小
2
3
可调单次鼻刨削往复频率。
2
4
无碳刷马达设计鼻钻，可高温高压消毒（包括电缆线），经久耐用。
2
5
丰富的0°—60°刨削刀头可供选择，，可精确切除组织，可用于腺样体、扁桃体。
2
6
独有的部分磨头独有带顶端保护罩设计。
耳钻手柄及钻头
3
1
无碳刷马达设计，50,000rmp电钻马达，可高温高压消毒（包括电缆线），经久耐用。
3
2
自然风冷马达冷却技术，发热小
3
3
耳钻手柄丰富：分标准直手柄与弯手柄。
高速直手柄与成角弯手柄可供选择。
3
4
多种长度（70mm,95mm,125mm,145mm）的手柄可选择，适用于耳科、脊柱、神外、手足外科和鼻颅底等手术。
3
5
可连接不同传动比的手柄，能大大提高转速，为医生的手术操作提供更大的方便和优势
3
6
丰富的磨头可供选择(100左右型号和尺寸)，多种材质及设计尺寸
3
7
可接所有品牌标准直径（2.35MM）的标准钻头
3
8
材质：高硬度钨碳钢切割钻头若干。
3
9
钻头类型：不同直径的15种钨碳钢（带齿）切割钻，30种金刚砂钻，12种（粗）金刚砂钻、20种不同设计及直径不锈钢磨头可满足不同手术需要。
其他1
适用科室：耳鼻咽喉科、颅底外科、神经外科，脊柱外科、手足外科、整形外科等
2
2
原装进口耳鼻喉科动力系统。
3
3
提供设备专用清洁剂和润滑剂1瓶，用与设备的清洁维护和保养。
附件2
政府采购进口产品专家论证意见
一、基本情况
申请单位商丘市第四人民医院
拟采购产品名称多功能双动力系统（鼻刨、耳钻综合动力系统）
拟采购产品金额45万元
采购项目所属项目名称商丘市第四人民医院五官科设备一批采购项目目
采购项目所属项目金额116万元
二、申请理由
1.中国境内无法获取：
□2.无法以合理的商业条件获取：
3.其他。
原因阐述：
随着医疗水平的快速发展，医疗器械相关的新技术新方法不断出现，为了进一步增加医疗水平的先进性，提供医疗准确性，医院耳鼻喉科需要更先进的检查仪器，故急需购置一套多功能双动力系统（鼻刨、耳钻综合动力系统）
2019年10月28日。
