Discovery操作手册全.

合集下载

Discovery教程(中册)

Discovery教程(中册)

Discovery教程(中册)14.在地层划分工具条上,点击Add Formations(添加地层)按钮。

15.在Formations(地层)下拉式列表中选G22,在Source(源数据)下拉式列表中选GeoGraphix。

注:如果是要建立一个新的Source(数据源), 激活ProjectExplorer或WellBase, 然后选Tools >> Data Managers >> Source Manager. 当出现Sources对话框时,用Add按钮建立新的数据源。

还可以利用Up和Down按钮重新按排数源排列位置。

16.在放大的剖面内,在需要解释的砂岩顶部点击光标,出现一条信息:说明G22需要加到"Selected formations(选择的地层)"显示列表上。

17.单击Yes. 现在井上显示出G22地层划分。

18.为了在帮助在相邻近的井划分同样的地质分层,选Tools >> Type Log>> New或单击Type Log Menu按钮和选New Type Log。

19.在包括F37层, F39层,和新解释的G22砂岩在内的井柱上单击并拖一个矩形。

20.光标放在Type Section(典型横剖面)框中。

光标显示为十字形箭头。

将Type Log框拖到下一条井的测井曲线附近可以帮助做G22 砂岩的地层对比。

21.确认选择了Add formations按钮,且G22 层在Picks(地层划分)工具条的Formations(地层)列表框中。

在测井曲线上的G22砂岩顶部单击,将该地层划分加到剖面和数据库中。

22.可以在你认为合理的地层对比范围内继续外延并解释邻近的井地质分层。

23.当地层对比完成后,在Type Log(典型测井曲线)上单击右键将其取消或从下拉菜单中选Hide Type Log(隐藏典型曲线)。

24.只要Add Formations按钮处于激活状态,还可以点击很多的点来解释井间地层顶部的构造。

TEMS Discovery 25操作指南资料

TEMS Discovery 25操作指南资料

TEMS DISCOVERYDISCOVERY的几大功能:一:数据展示(地理化窗口/layer 3/图形化显示)都是在project中可以直接打开显示的。

二:出报告三:地理化的差值分析/平均分析Discovery和TI导入数据的想法不一样,TI是用logfile进行导入后分析,discovery是通过PROJECT形式导入各种数据(.cel/map/log这些数据是基于project)第一步:新建一个project:点击project explorer---new上图中我们需要给project定义一个project name。

然后SAVE一下。

(再导入cell/map之前GIS/CELL CONFIGATION是空的,导入之后这里会有相应的显示)UDR:uers defined region(用户自定义区域)第二步: 导入数据路测数据地理化数据小区数据天线数据(天线的主瓣旁瓣)覆盖图(planning tools导出来的)在导入.cel(小区数据) 文件时的选项:要定义小区数据是属于哪一个project(define target project),然后Browse小区数据。

导入过程中,我们会在TASK WINDOW中看到相应的project/.cel导入信息。

导入好小区数据之后我们会在project Explorer中看到我们新建的project (20100801)中会出现Composite(组合)/datasets(数据组),现在这里还是空的,然后我们右键project(比如:20100801)—view/edit properties会看到我们cell configuration已经存在CELL文件了。

,*我们如何看小区的具体数据?双击project(20100801),我们看到如上图这个界面,点击CELL 图标.如上图,我们可以看到cell的详细信息(这些信息都是.cel/.xml定义好的)我们可以在这里对.cel文件转换成.xml文件.还可以在内部对.cel文件进行编辑*接下来是数据的导入:Discovery支持的数据TEMS/QVOICE/安捷轮(还不确定)/TXT(只要能够提供都可以支持)/nemo数据.点add files加载数据.可以加载多个数据同时进行计算.可以支持多个数据源,.log/.lzz(MTU的log)/.lzm/.tmz(QVOICE的数据)Target project:需要选择导入的log数据属于哪个project.Target dataset:数据组,我们导出的数据是以数据组为单位存在的.也就是一个project会有多个数据组存在的,比如语音/数据业务。

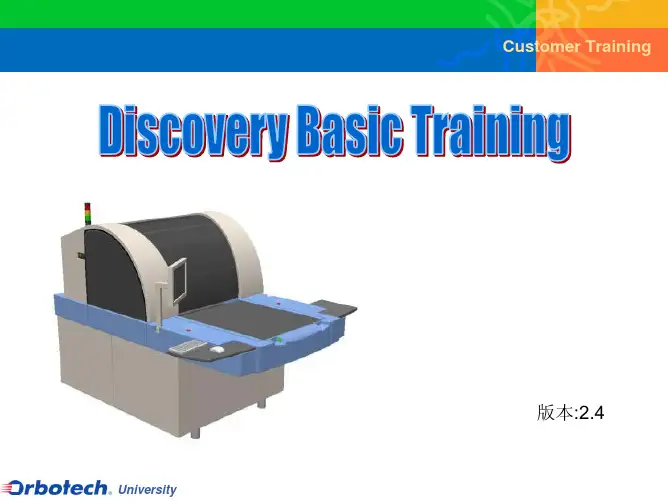

奥宝AOI-Discovery-Training-操作手册

奥宝AOI-Discovery-Training-操作手册
不报告
不报告孔的缺点
University
Customer Training
+ 孔大小偏差, 孔形状的偏差 和孔位偏 移
检测机理-孔层分析
当孔破模式打开,以下哪一个缺点会被报告?
1. 缺点 A, B, C and D 2. 缺点 A and D 3. 缺点 A, B and D 4. 缺点 A, C and D 5. 缺点 D
线性CCD是由数千个发光二级管和MOS电容(金属氧化物半导体电容)组合在一 起的单元组成
照射在CCD上的光强不同,发光二级管产生电势变化,形成电流 ,完成光电转 换
完成模拟信号(analog)转为数字信号(Digital)
University
影像处理-硬件处理
Customer Training
检测机理-孔层分析
Customer Training
测孔流程:
1.确认实际孔的位置,如果相应位置上没有, 则报少孔。
CELs nearest to the reference drill center are considered as a drill
referenc e
2.建立孔的模型(model)
AOI
标准及可控的检测标准 最佳影像质量 最小人为错误 产能一致 为生产控制提供数据
University
Customer Training
Discovery 的简介
紧急挚
指示灯
停止挚 启动挚 紧急挚
University
Customer Training
紧急挚
Go Button
Discovery 检测流程
Customer Training
University

Discovery教程(上册)

Discovery教程(上册)

Discovery教程(上册)(基本操作、数据加载)目录GeoGraphix Discovery 教程说明 (1)第一章建立工区 (3)1建立一个工区 (3)第二章输入人文数据和井数据 (10)2输入人文数据 (10)3输入和查看数据服务公司的一般井数据 (15)4用Excel 表格输入普通井数据 (21)5给井输入ASCII文本文件 (28)6输入测井曲线 (41)第三章建立底图 (44)1显示人文地理/大地网格图层 (44)2图层显示属性(线条、文字等。

) (47)3底图属性(比例尺、标题等) (50)第四章在底图上添加井数据 ...... 错误!未定义书签。

1在底图上添加作业者、井名和井号、总深度等错误!未定义书签。

2在底图上显示WellBase图层 ............. 错误!未定义书签。

3建立研究区 ........................................... 错误!未定义书签。

4建立/显示WellBase 海拔深度图层 .. 错误!未定义书签。

5建立/显示WellBase 地层厚度图层 .. 错误!未定义书签。

第五章井数据查看和质量控制.... 错误!未定义书签。

1在底图上选井查看可用的井数据 ....... 错误!未定义书签。

第六章在地质剖面上进行分层和层位对比错误!未定义书签。

1通过GeoAtlas建立一个横剖面 ......... 错误!未定义书签。

2建立测井曲线显示模板 ....................... 错误!未定义书签。

3修改/定制剖面 ..................................... 错误!未定义书签。

4建立在GeoAtlas 中显示的剖面线 .... 错误!未定义书签。

5在XSection中的地层划分/地层对比错误!未定义书签。

第七章等高线地质解释............ 错误!未定义书签。

7在IsoMap图层上作海下构造顶部等高线错误!未定义书签。

discover微波操作手册

discover微波操作手册

微波合成仪标准操作手册一、操作流程1、例行检查:仪器开机前,首先检查仪器整体是否正常;反响腔及内衬溢出杯是否清洁;检查自动压控装置APD 是否清洁;自动进样器是否在正常位置;仪器电源线、数据线、气体管路连接状况是否正常。

经检查一切正常方可开机。

如内衬、APD 不清洁或其它问题未经处理而运行仪器所造成的损害,属于非正常操作范畴。

2、开机挨次:先翻开计算机电源,再翻开Discover 主机电源,然后运行Synergy 软件〔在计算机桌面上〕。

最终翻开空压机电源。

3、登记制度:检查、开机均正常,请认真按规定填写仪器使用记录,记录信息不全将担当后续使用问题的责任。

检查、开机、运行过程中,觉察任何问题请准时联系治理员。

4、启动软件:运行Synergy 软件,选择用户名并输入密码,进入软件操作界面后,可从屏幕右下方工具栏观察Discover 和Explorer 的联机状况。

5、放入样品:按要求装配好微波反响管〔详见第六局部〕,放入仪器衰减器。

6、选择方法:翻开软件界面中相应用户的“Method”文件夹图标,选择所需方法,单击鼠标左键拖拽到相应样品位置,如有需要,可建方法或对方法进展修改〔详见第四局部〕7、运行前检查:检查衰减器是否处于锁定状态;观察屏幕右侧温度、压力的显示是否正常。

8、运行方法:点击软件界面上部工具栏中的“Play”按钮,仪器自动运行。

二、制止的操作项1、严禁频繁开关机;开机后1min 内关机;关机后1min 内开机。

2、严禁修改电脑系统设置如注册表项等内容。

3、严禁使用破损的、有裂痕的、划痕严峻的反响瓶。

4、严禁使用变形的样品盖。

5、反响瓶盖必需严格按要求装配,制止未经过检查就放置于自动进样器架上。

6、严禁将标签纸粘贴在反响瓶的任何部位。

7、严禁将文献中多模微波仪器〔特别是家用微波炉〕的反响条件直接用于该仪器。

8、严禁长时间无人值守,仪器运行过程中,必需每2 小时进展巡察查看,并做好检查记录。

discovery教程

discovery教程

第一章:前言 (1)第二章:微机油藏描述系统集成 (3)一、Landmark公司微机油藏描述系统发展历程 (3)二、微机油藏描述系统各模块集成 (4)(一)工区、数据管理系统(二)GESXplorer地质分析与制图系统(三)SeisVision 2D/3D二维三维地震解释系统(四)PRIZM 测井多井解释系统(五)ZoneManager层管理与预测(六)GMAPlus正演建模三、Discovery微机油藏描述系统软件特色 (12)第三章:微机三维地震解释系统软件应用方案研究 (13)一、工区建立 (13)(一)工区目录建立(二)一般工区建立(三)工区管理二、数据输入 (20)(一)地质数据输入1 井头数据输入2 井斜数据输入3 分层数据输入4 试油数据输入5 生产数据加载6 速度数据输入(二)测井数据输入1 ASCII格式测井数据输入2 LAS格式测井数据输入(三)地震数据输入1 SEG-Y三维地震数据输入2 层位数据输入3 断层数据输入三、微机地质应用 (31)(一)微机地质应用工作流程工作流程1 地质分析工作流程2 沉积相分析工作流程(二)微机地质应用1 井位图建立2 等值线图(isomap)建立3 各种剖面图(Xsection)建立4 生产现状图制作5 沉积相图制作四、微机三维地震解释综合应用 (48)(一)微机三维地震解释工作流程1 合成记录及层位工作流程2 地震解释工作流程3 速度分析工作流程(二)微机三维地震解释综合应用1 地震迭后处理-相干体2 合成记录制作及层位标定3 层位和断层建立、解释4 三维可视化5 速度分析与时深转换6 构造成图7 地震测网图建立8 地震属性提取五、微机单井测井解释及多井评价 (104)(一)微机单井测井解释及多井评价工作流程1 测井曲线环境校正与标准化工作流程2 测井分析流程(二)微机单井测井解释及多井评价1 打开测井曲线2 测井曲线显示模板制作3.测井曲线显示、编辑与预处理4.交会图制作与分析5 测井解释模型建立与解释6 测井解释成果报告7 储层参数自动统计与成图六、储层管理与预测 (127)(一)储层参数预测工作流程(二)储层参数预测1 储层单元(Zone)建立2井点处储层参数输入3 地震各种属性输入4 井点处储层参数与地震属性回归分析5 储层参数预测6 储层参数预测图残差校正七、Discovery综合地质分析与油藏评价工作流程 (146)1 Discovery综合地质分析与油藏评价工作流程2 油气藏控制因素和成藏规律分析流第四章:微机油藏描述系统Discovery在欢喜岭地区的应用.148一、工区概况 (148)二、地层精细对比 (150)三、层位标定和构造精细解释 (153)(一)地震资料品质分析(二)层位标定(三)地震反射特征与地震解释(四)断裂特征与构造特征1 断裂特征2 构造特征四、测井储层评价 (157)(一)测井解释模型建立(二)测井单井评价(三)储层参数统计分析五、地震反演和储层预测 (165)(一)井点处储层参数求取(二)地震属性提取(三)储层参数与地震属性的回归分析方(四)利用地震属性进行储层参数预测六、沉积微相划分 (168)(一)相标志及沉积特征(二)测井相特征(三)沉积微相划分七、本区油藏综合评价 (172)(一)油气藏类型(二)油气藏形成条件及控制因素(三)有利目标优选第五章:结束语 (182)附件目录 (183)第一章:前言《微机解释软件系统及在滚动勘探中的应用》是由辽河油田勘探开发研究院(甲方)下达,由乙方中楠信息技术(杭州)有限公司(GNT国际公司)承担完成,本项目是在甲乙双方组成的5人项目组共同合作、共同努力下完成的。

2013年路虎发现4用户快速入门指南

2013年路虎发现4用户快速入门指南

某些功能可能不适用于您的车辆。

DISCOVERY 4快速入门指南2 驾驶者控制按钮3 进入车辆4 舒适度调节6行车11 触摸屏12 音频/视频14 导航系统15 电话16 加油站信息前照灯、方向指示灯和行车计算机1.降档拨杆2.音频控制按钮3.仪表板、报警灯和信息中心4.设置菜单控制5.升档拨杆6.刮水器和清洗器7.发动机启动/停止8.音频系统9.导航系统10.档位选择杆19.电动驻车制动器20.空气悬挂控制21.陡坡缓降控制22.分动箱控制23.全地形反馈适应系统控制24.加热型方向盘开关25.电话和语音识别控制按钮26.喇叭27.电动转向柱调节器28.能钥匙布设了安全系统警报,则当车门解锁时,警报将响起。

要解除警报,可按智能钥匙上的解锁按钮或当智能钥START/STOP(启动/停止)按钮。

D I S C O VE R Y 4D I S C O VE R Y 4D I S C O VE R Y 4手动座椅座椅前移和后移1. 座垫高度2. 座椅靠背角度3. 降低4. 靠背腰部支撑4标题座椅调整电动转向柱调整舒适度调节12342431驾驶位置记忆乘客安全气囊停用方向盘位置可沿四个方向进行调节,对应调节控制杆的四个移动方向。

当车辆静止时,顺时针转动控制杆,然后将转向柱调整到您的理想驾驶位置。

将控制杆返回到 AUTO (自动)位置。

驾驶者座椅、转向柱和车外后视镜的位置可存储在车辆存储器中以备将来使用。

按 1. M 按钮可启动记忆存储功能。

按钮将点亮以表明记忆存储功能已经启用。

在 5 秒钟内,按下 2. 1、2 或3 按钮,可将当前驾驶位置存储到所选的编号。

该按钮上的任何已有设置都将被覆盖。

现可按下相应的按钮 3. 1、2 或 3,调用已存储的记忆位置。

座椅、方向盘和后视镜将移到其预设位置。

操作注意事项在按下 M 按钮之后,必须在五秒钟之内按下按钮 1、2 或 3,否则记忆功能将被取消。

如果必须在前排乘客座椅上安装儿童约束装置,则必须停用乘客安全气囊。

Discovery软件介绍与基本操作

Discovery软件介绍与基本操作

Discovery软件介绍与基本操作Discovery软件介绍与基本操作一、软件的整体综合评价Discovery油藏描述软件具有工区管理、数据加载、地质分析、地震综合解释和测井分析的工作思路和操作流程,作为一体化油藏描述系统,每一部分工作都不是孤立地进行的,而是彼此之间数据、成果必须相互调用、相互参考。

Discovery软件功能强大,具有以下几方面的优点:1、模块较多而且集成化,有地震、地质、测井和油藏多方面的集成环境与综合交叉应用。

2、数据库系统的一体化,各类数据统一管理,调用。

3、成果共享,各个功能模块之间的解释处理成果可以相互导入,实现无逢衔接,协同工作。

尽管有很多优点,但也存在一些缺陷和瑕疵:1、软件的设计风格和设计思路不太符合我们的应用习惯,很难短期快速接受。

2、有些功能还不太完善,对于某些复杂的操作和综合智能控制,还稍显得粗糙。

3、菜单操作烦琐,较少的快捷键,而且还不能自定义。

二、软件的安装Discovery软件可以在微机上应用,对硬件的要求也不太高,方便灵活。

在安装的过程中,要特别注意选择安装模式和米制单位。

完成之后,要记得把Excel加载宏gxdb.xla文件拷贝到office文件夹的系统库里面,为以后Excel表格数据的输入做准备。

三、工区的建立和管理这个步骤是工作的基础,非常重要,关键是不要对工区的四角范围限制,设置为“not set”,方便扩展,要选择正确的辽河油区的坐标系统。

刚建立的新工区是自动激活的,当我们需要在其他工区工作时,首先关掉正在运行的已激活工区下的各个模块窗口,然后再去activate目标工区,防止机器报错。

工区备份打包和恢复非常实用,易于数据的保存和移植。

四、各模块的论述与应用1.数据加载(1)地质数据的加载wellbaseWellbase能加多种数据,常用的是井头、井斜、分层和生产试油数据。

Excel表格输入关键是把握数据类型,数据的起始行,对wellid的命名不能用中文、不能重复,加了之后不能修改。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Discovery软件操作手册GNT国际公司目录一.工区建立与管理 (1)二.数据加载 (3)三.微机地质应用 (10)四. 微机三维地震解释综合应用 (19)五.微机单井测井解释及多井评价 (39)六.储层管理与预测 (54)七.smartSECTION模块 (63)八.正演建模 (69)一.工区建立与管理1.1工区目录(home)建立我们一般习惯把Discovery工区放在一个文件夹下,这样可方便进行管理。

1) 利用Windows资源管理器,建立一个文件夹,如proj-dis,同时可以把其它机器上的Discovery工区放在次目录下。

2) 在桌面上双击GeoGraphix Discovery图标,打开工区管理模块ProjectExplorer。

3) 进入ProjectExplorer > File> New> Home。

4) 通过浏览器确定proj-dis文件夹,点击确定按钮。

5) 点击下一步按钮,直至完成。

6) 在工区管理模块ProjectExplorer左侧,出现proj-dis工区目录,这样就可以在该目录下建立Discovery工区。

1.2工区(project)创建一般来说,任何一个地学软件工作流程的第一步都是建立一个工区,Discovery 软件也不例外。

工区的建立包括为工区名、路径、坐标系统和工区范围等。

1) 在桌面上点击GeoGraphix Discovery 图标,启动ProjectExplorer2) 在工具栏点击New Project 按钮或从菜单条选File > New> Project。

出现NewProject Wizard(新工区向导)的工区对话框。

3) 在Project Name(工区名)框中,输入工区名称。

4) 在Description(描述)框中,输入对工区的描述(如:位置、远景区等)。

5) 压力和深度单位,在中国,选择米制(这对底图和数据库坐标系统都没有影响)。

6) 点击Next 按钮。

出现New Project Wizard 的Folder 对话框。

7) 接受工区的默认位置。

同时接受允许网络用户访问工区的默认值。

8) 点击Next,出现Database Coordinate System (数据库坐标系统)对话框。

为工区选Region(区域)、System(系统)、Hemisphere(半球)、Zone (区)、Datum(基准点)、和Area(地区)。

工区的所有数据都将用选择的坐标系统存储(注意:此坐标系统一旦设定,将不能再修改;UTM坐标系统用于X坐标为6位的情况,GaussB用于X坐标8位的情况)。

9) 针对本次使用的工区,数据库的坐标设定调整如下:10) 点击Next(下一步)按纽。

Map Coordinate System(底图坐标系统)参数设置,应与Database Coordinate System(数据库坐标系统)参数设置相同。

11) 点击Next 按钮。

在New Project Wizard中出现Extents(范围)对话框。

在这个对话框中为项目输入初始范围是可选的。

随着数据加到工区,ProjectExplorer 将动态地设置范围,所以此处可以不做修改。

点击Finish(完成)按钮。

ProjectExplorer建立新工区要用几分钟,建立好后,工区自动出现6个默认文件。

12) 工区建立后将自动激活。

左面板中工区名hxl的旁边出现黄色箭头,ProjectExplorer标题条上出现名字,证明工区已经激活。

1.3工区管理工区目录(home)为文件夹形状,工区(project)名称旁边有个小地球。

1) 工区的激活:在ProjectExplorer窗口左侧中,选择某一工区,按右键使用Activate命令。

激活后工区名旁边出现黄色箭头。

2) 工区删除、重命名:选择某一工区,按右键使用Delete、Rename命令来实现。

注意:不能对当前激活的工区进行删除、重命名、备份。

3) 工区的备份与恢复:当对某一工区备份时,首先激活其它工区。

选择某一工区,按右键使用Archive命令来备份,在工区目录(home)下,形成一个zip文件;恢复某工区,点击zip文件按右键,利用Restore来恢复工区。

二.数据加载数据加载是任何软件操作运行非常重要的一步,如果数据不能够加载,下面的各种工作都无法进行。

本工区地质、地震、测井、生产测试和分析化验资料非常丰富,不同阶段研究人员和不同专业的研究人员对本地区进行项目研究时,往往进行重复地大量数据收集工作。

据美国油气杂志统计,“地学工作者和工程师有超过60%的时间是花在寻找数据上的” 。

因此,在本地区建立一个地质、地震、测井、油藏一体化数据库是非常必要的,实现不同专业数据共享、成果共享。

地质家 地球物理家油藏工程师各种地质数据都由WellBase模块来输入、存储和管理,可以输入各种石油软件格式,对于中国用户来说,主要为Excel 表格格式。

测井曲线数据由Prizm模块来输入、存储和管理,可以输入LAS/LBS、LIS/TIF、ASCII、LCB等格式。

地震数据由SeisVision模块来加载、存储和管理。

2.1 地质数据输入1) 井头数据输入井头数据文件如下:(1)在ProjectExplorer 的主菜单右边应用模块区,单击WellBase图标,弹出WellBase模块,File > Import > Spreadsheet。

出现Open 对话框, 选择Excel 文件。

(2)然后Excel文件被打开,自动添加第一行(黄色)。

首先选择数据项类型,输入井头数据,选择header;第二,定义输入数据的起始行;第三,定义每列字段类型(点黄色区域,再点右键进行类型选择),字段类型如下图。

(3)按下输入按钮。

选择字段输入按钮输入起始行井斜数据有两种格式,第一种格式为井斜原始数据(如下图),第1列为Well ID, 第2列为测量点序列号,第3列为测量深度,第4列为倾角,第5列为方位角。

第二种格式为处理后的井斜数据,第1列为Well ID, 第2列为测量点序号,第3列为测量深度,第4列为垂直深度,第5列为东西向位移,第6列为南北向位移。

加载步骤与井头数据加载相同。

分层数据文件格式简单, 第1列为Well ID, 第2列为某层顶部深度或底部深度,第3列为另一层深度,如下图。

加载步骤与井头数据加载相同。

在定义Well ID 字段时,只需定义最下栏,选中Well ID即可,上面两栏空着;定义每一层深度时,需手动输入层位名称和数据源。

4) 试油数据输入试油数据文件格式如下图, 第1列为Well ID, 第2列为试油次数序列号,第3列为试油日期,第4列为试油井段顶部深度,第5列为试油井段底部深度,第6列为日产油,第7列为日产水。

加载步骤与井头数据相同。

速度数据主要用来为合成记录和层位标定提供一个初始速度,第1列为Well ID, 第2列为速度测量序列,一般为1,第3列为测量点序列号,第4列为双程时间,第5列为垂直深度,第6列为速度类型。

加载步骤与井头数据加载相同。

2.2 测井数据输入Prizm可以接受ASCII 、LAS、LBS、LIS/TIF等格式的数据文件,其中最常用为ASCII格式和LAS格式。

1) ASCII格式测井数据输入(1)打开Prizm软件,菜单File > Import > ASCII Import,选择输入的文件。

(2)首先在Well ID窗口下添加井的Well ID, 在下面窗口点击数据起始行, 上面自动弹出两排小窗口, 用户需要定义每列曲线的名称和单位。

注意:如果不想输入某一列,可在曲线列表中选择Skip Column; 如果在曲线列表中没有输入的曲线名称和单位,可在Prizm > Project > Setting > Default Curves 和Units菜单下添加曲线名称和单位。

Well ID曲线名称单位起始行(3) 定义完曲线名称和单位之后,点击Import按钮。

2) LAS格式测井数据输入LAS格式测井数据输入非常简单,可以单井或大批量输入。

2.3地震数据加载SeisVision地震数据加载分三步:第一,把SEG-Y地震数据转换为SeisVision 的内部格式3dx或是3dh;第二,建立一个地震解释工区;第三,添加3dx或3dh 地震数据。

1) SEG-Y地震数据转换为3dx格式(共6步)(1)打开SeisVision模块,选择2D/3D解释模式,点击SeisVision > Load Seismic > Load 3D Data。

输入数据体的名字和版本,选择SEGY文件的路径。

(2)点击Next, 软件会自动读取线头信息,用户不必修改线头和时间窗口参数。

如果用户输入波阻抗数据,用户Data Type菜单下选择Inversion。

如果用户输入深度域数据体,在Data Domain中选择Depth。

(3)点击Next,利用Header Dump菜单分析判断主测线、联络测线、X、Y 在道头中的位置和字节长度。

一般主测线在5或9位置上,联络测线在13或21位置上,X、Y分别在73、77位置上。

(4)点击Next,点击Scan按钮,软件自动读取主测线、联络测线范围和原点等信息。

注意:在上一步,如果道头中没有X、Y坐标信息,需要在3 Points菜单下定义三点坐标。

(5)点击Next,最后出现下图窗口, 给出3dx格式的文件路径和文件名,点击Load按钮,开始加载。

2) 建立一个地震解释工区(1)打开SeisVision模块,选择2D/3D解释模式。

(2)选File > New Interpretation,给出解释工区名称hxl3d, 点击OK按钮。

自动在Discovery工区hxl文件夹下,建立hxl3d文件夹,同时在hxl3d文件夹里形成一系列配置文件。

3) 添加3dx或3dh地震数据(1)利用File > Open打开所建立解释工区。

(2)进入Interpretation > Interpretation Manager菜单,利用Add按钮选择第一步所形成的hxl3d.3dx文件。

(3)进入File > Save,保存上面的操作。

三.微机地质应用微机地质应用工作流程简图111) 井位图建立(1) 在WellBase 中,选菜单Layer > Create 点OK ,弹出wellbase 图层控制窗口。

(2) 双击左边目录中的Well Header ,选中Well ID 后拖到右边白圈周围合适的位置,在此可以点右键调节井名字体、大小、颜色等。
