聚脲防水涂料施工工艺标准
聚脲防水施工工艺
聚脲防水施工工艺
聚脲防水材料是一种高分子合成材料，具有优异的防水、耐化学腐蚀、耐老化、耐紫外线等特性，因此在建筑工程中广泛应用。
聚脲防水施工工艺一般分为以下几个步骤：
1. 基层处理。
首先要对基层进行处理，包括清理、打磨、修补等，确保基层表面平整、无油污、无松散物等。
2. 底涂处理。
在基层处理后，需要进行底涂处理，即在基层表面涂刷一层聚脲底涂材料，用于增强基层粘结力和防潮性。
3. 防水层施工。
在底涂处理完成后，可以进行聚脲防水层的施工。
将聚脲防水材料按照规定的配比进行混合，然后用刷子、滚筒等工具将其均匀涂刷在基层表面，形成均匀的防水层。
4. 网格布加固。
在聚脲防水层还未干燥时，需要在其表面铺设一层玻璃纤维网格布，用于增强防水层的耐久性和抗拉强度。
5. 面涂处理。
在网格布加固完成后，需要进行面涂处理，即在聚脲防水层表面涂刷一层聚脲面涂材料，用于增强防水层表面的平整度和美观度。
6. 防护层施工。
在面涂处理完成后，可以进行防护层的施工，通常采用聚氨酯涂料、瓷砖等材料进行覆盖，以保护防水层的完整性和稳定性。
需要注意的是，聚脲防水施工工艺需要严格按照材料说明书和设计要求进行施工，确保施工质量和工程安全。
在施工过程中，应该注意防水层的厚度和涂刷均匀度，避免出现漏涂、厚度不均等问题。
同时，施工现场应该保持清洁、干燥，避免杂物、水分等影响施工效果。
聚脲防水涂料施工方法
聚脲防水涂料施工方法聚脲防水涂料是一种具有良好的防水性能的涂料，广泛应用于建筑物的装饰、防水和保护等领域。
该涂料有利于延长建筑物的使用寿命，增加建筑物的装饰性和安全性。
在施工前，应当充分考虑涂料的特性，以确保施工质量和效率。
一、施工前准备1.清洁施工面：对施工表面应进行清洁，去除表面杂质，以保证涂料的粘结力。
2.检查施工面：应对施工表面进行质量检查，以确保施工表面质量合格，并确定施工参数。
3.准备涂料：购买聚脲防水涂料时，应当注意涂料的品质。
涂料用前应搅拌均匀，以保证涂料性能。
4.备垫层：垫层一般用玻璃纤维毯，以保护涂料，提高防水效果。
二、施工方法1.涂刷：将聚脲防水涂料均匀涂刷施工表面，以保证涂料的覆盖度和质量。
涂刷时，应当注意施工表面有无渗漏现象，如有渗漏现象，及时处理，以保证涂料的质量。
2.砂浆处理：对部分特殊施工部位，可用砂浆进行补平处理，以保证涂料的无缝性。
3.垫层施工：在涂料表面垫入玻璃纤维毯，以保护涂料，提高防水效果。
4.涂层干燥：聚脲防水涂料涂刷完毕后，应当充分等待涂层干燥，以确保涂料的强度和附着力。
三、施工后的保养1.水浸：施工后一段时间，应当对表面进行水浸，以保证涂料的粘结力。
2.防火：施工后应当注意现场的防火，防止火灾的发生。
3.防潮：施工后应当注意防止潮湿，以保护涂料，延长使用寿命。
四、安全措施1.使用专业涂料工具：在施工中，应当使用专业涂料工具，以防止施工不当造成的事故。
2.穿戴防护用具：在施工中，施工人员应当穿戴一定的防护用具，以保护身体和健康。
3.满足通风要求：在施工中，应当注意施工室内的通风条件，以达到安全施工的要求。
聚脲防水涂料的施工方法要求施工者对施工技术充分了解，严格按照施工步骤和标准进行施工。
施工过程中，严格管理施工安全，并重视涂料的品质，严格控制施工的质量，以保证排水和防水的效果。
聚脲防水涂料施工方案
聚脲防水涂料施工方案1. 引言聚脲防水涂料是一种常用于建筑物防水的涂料材料，具有良好的耐候性、耐化学性和耐磨损性。
本文档将介绍聚脲防水涂料的施工方案，包括准备工作、施工步骤和施工注意事项。
2. 准备工作在施工之前，需要进行一些准备工作，以确保施工顺利进行。
2.1 材料准备•聚脲防水涂料：根据项目需求选择合适的聚脲防水涂料，并按照厂家的说明进行储存和搅拌•涂刷工具：选择合适的涂刷工具，例如刷子或滚筒等，确保涂料能够均匀地涂布在施工面上•清洁工具：如抹布、毛刷等，用于清洁施工面和处理施工中的污染•防护用具：如手套、口罩等，用于保护施工人员的安全2.2 施工面准备在施工之前，需要确保施工面干燥、平整、无油污和杂质等，以保证涂料的附着力。
•清洁施工面：使用清洁工具清洁施工面，去除灰尘、油污和杂质等•处理表面问题：对于有裂缝或不平整的施工面，需要进行修补和打磨处理，确保施工面平整3. 施工步骤3.1 涂刷底漆底漆的主要作用是增强涂料与施工面之间的粘结力，并提升涂料的附着力和耐水性。
1.使用刷子或滚筒等涂刷工具，均匀地涂布底漆于施工面上2.底漆的用量根据施工面的吸水性而定，一般为1-2遍3.在底漆干燥后，进行涂刷前需要等待一段时间，确保底漆完全干透3.2 涂刷聚脲防水涂料在涂刷聚脲防水涂料之前，需要先对涂料进行搅拌，确保涂料的颜色均匀一致。
1.使用刷子或滚筒等涂刷工具，均匀地涂布聚脲防水涂料于施工面上2.涂刷的厚度根据项目需求来确定，一般建议涂刷2-3遍，确保涂料的防水效果3.在每次涂刷之间需要等待涂料完全干燥，一般为2-4小时4.每一遍涂刷之间，需要交叉涂刷，以确保整个施工面均匀被覆盖4. 施工注意事项在施工过程中，需要注意以下事项，以确保施工质量和人员安全。
•使用合适的涂刷工具，确保涂料均匀涂布于施工面上•确保涂料搅拌均匀，避免出现颜色不一致和材料分层的情况•按照厂家的说明和要求进行涂刷，不要超过建议的涂刷厚度•在施工过程中，使用防护用具保护施工人员的安全，尤其是眼睛和皮肤5. 总结聚脲防水涂料的施工方案包括准备工作、施工步骤和施工注意事项。
聚脲防水涂料施工工艺标准版
聚脲防水涂料施工工艺“聚脲防水技术”是继高固体份涂料、水性涂料、光固化涂料、粉末涂料技术之后，在环保型涂料及涂装技术领域取得的又一重大技术突破。
结合应用工程实践经验并参考国外最新资料，对该技术的施工设计及施工工艺进行了详细介绍.对于像雕像、道具、标本等小型构件的施工设计及工艺,与大型构件(如混凝土、钢结构等）相比，较为简单一些，因此在这里不作详细讨论。
本文以大面积大型构件为例，介绍了SPUA技术施工设计及工艺的基本原则.施工前应仔细考察施工现场，提供一份详细的施工图纸,其中应包括：1、SPUA材料的选择及厚度；2、节点的具体处理方案；非节点的处理方案。
一、SPUA材料的选择及厚度SPUA材料的选择及厚度根据不同的用途而确定.表1以几个典型应用为例，列出所选材料的型号及参考厚度。
表1.典型应用的SPUA型号选择和参考厚度:二、节点的处理方案本文所说的节点包括以下几个方面1。
沟-—如防水处理中的斜沟、天沟、反梁檐沟，防腐处理中的流道、溜槽等。
2。
孔--如防水处理中的落水孔、过水孔，防腐处理中的出料孔等。
3.根—-如烟囱、预埋管道贯穿件等突出物的根部。
4。
边——SPUA涂层的收头部位。
5。
角——平面与墙体转角处的阴角和阳角。
6。
缝——防水处理中的变形缝，金属底材的接缝。
7。
座——设备基座、拉线座。
以上部位是容易引起结构变形、温差变形、干缩变形的薄弱部位，必须要综合治理。
我们充分利用SPUA材料的柔韧性来适应变形，用局部增强或补强(如使用密封胶和增强层)与整体施工相结合的方法，来提高其抵御开裂的能力,以下分别加以介绍.沟槽的处理沟槽是应力比较集中的地方,如果施工时处理不好，由于应力的作用会使涂层与底材脱离。
因此沟槽的施工.要先在拐角处施工密封胶,然后做好增强层，最后施工SPUA材料。
另外，在施工沟槽时，要注意涂层厚度要均匀,以免厚度不匀,造成坡度过小,从而使液体流动不畅,造成积液现象。
孔的处理孔的处理方案按直径大小的不同有两种：1.当直径大于20cm时，为防止其周围的涂层因受力而造成脱落，应先在孔内刷涂底漆，其位置是从孔的顶部向下深入孔中10～15cm,然后调节喷枪角度，将SPUA涂料喷涂在底漆上;2当直径小于20cm时，在这种情况下，如果再按照1的方法施工，可能会使SPUA涂料进入孔内而造成堵塞,因此在施工前应用硬质材料将孔遮盖起来，以防涂料误入。
屋面高弹耐磨喷涂聚脲防水涂料施工工法
屋面高弹耐磨喷涂聚脲防水涂料施工工法屋面高弹耐磨喷涂聚脲防水涂料施工工法一、前言屋面防水对于建筑物的稳定性和使用寿命起着至关重要的作用。
而屋面高弹耐磨喷涂聚脲防水涂料是一种常用于屋面防水的施工工法。
本文将详细介绍该工法的工艺原理、施工工艺、质量控制、安全措施以及经济技术分析。
二、工法特点屋面高弹耐磨喷涂聚脲防水涂料具有以下特点：1. 高弹性：该工法采用的聚脲防水涂料具有良好的弹性，能适应建筑物由于温度变化引起的屋面收缩、伸长等变形。
2. 耐磨性强：聚脲防水涂料表面硬度高，能够抵抗各种外力的磨损，保护建筑物屋面不受物理损害。
3. 耐候性好：该涂料具有优异的耐候性，能够在阳光、雨水和紫外线的影响下长期保持稳定，不会出现老化、脱层等现象。
4. 施工方便：该工法的施工过程简单，不需要大量施工人员和机械设备，可以快速完成施工任务。
三、适应范围该工法适用于各类屋面的防水工程，特别适用于屋面面积较大、屋面结构变化较多的建筑物。
适用于民用住宅、商业建筑、公共建筑等各类建筑项目。
四、工艺原理屋面高弹耐磨喷涂聚脲防水涂料施工工法的理论依据和实际应用是基于以下技术措施：1. 基层处理：对屋面基层进行清洗、修补、除锈等处理，保证基层完好、干净，提高涂料的附着力和防水效果。
2. 防水层施工：采用专用的高弹性聚脲防水涂料，通过喷涂或刷涂的方式将涂料均匀覆盖在屋面上，形成连续、致密的防水层。
3. 防水层加固：根据实际情况，可以在防水层上适当添加植绒、增强网等材料，提高防水层的抗拉强度和耐磨性。
4. 防水层保护层施工：在防水层表面涂刷特殊的涂料，形成耐候、耐磨、耐侵蚀的保护层，提高防水层的使用寿命和防水效果。
五、施工工艺1. 基层处理：清洗屋面、修补裂缝、除锈等，确保基层平整、干净。
2. 防水层施工：将聚脲防水涂料按照规定比例搅拌均匀后，采用喷洒或刷涂的方式施工。
3.防水层加固：根据需求，在防水层表面铺设植绒、增强网等材料，并加固固定。
水电水利工程聚脲涂层施工技术规程

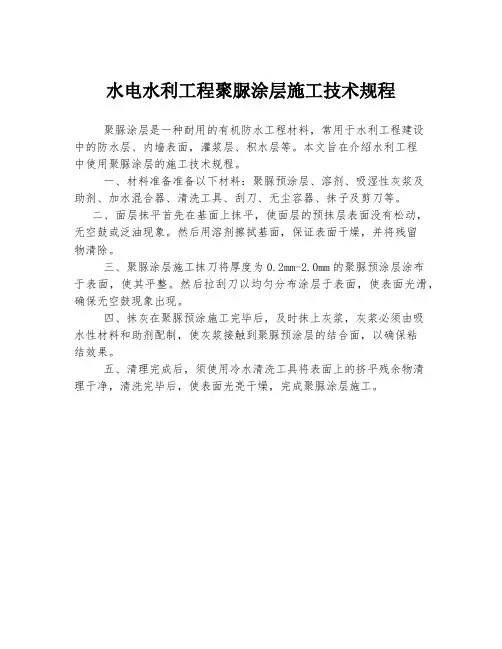

水电水利工程聚脲涂层施工技术规程
聚脲涂层是一种耐用的有机防水工程材料，常用于水利工程建设
中的防水层、内墙表面，灌浆层、积水层等。
本文旨在介绍水利工程
中使用聚脲涂层的施工技术规程。
一、材料准备准备以下材料：聚脲预涂层、溶剂、吸湿性灰浆及
助剂、加水混合器、清洗工具、刮刀、无尘容器、抹子及剪刀等。
二、面层抹平首先在基面上抹平，使面层的预抹层表面没有松动，无空鼓或泛油现象。
然后用溶剂擦拭基面，保证表面干燥，并将残留
物清除。
三、聚脲涂层施工抹刀将厚度为0.2mm-2.0mm的聚脲预涂层涂布
于表面，使其平整。
然后拉刮刀以均匀分布涂层于表面，使表面光滑，确保无空鼓现象出现。
四、抹灰在聚脲预涂施工完毕后，及时抹上灰浆，灰浆必须由吸
水性材料和助剂配制，使灰浆接触到聚脲预涂层的结合面，以确保粘
结效果。
五、清理完成后，须使用冷水清洗工具将表面上的挤平残余物清
理干净，清洗完毕后，使表面光亮干燥，完成聚脲涂层施工。
聚脲涂料施工方案(3篇)
第1篇一、概述聚脲涂料是一种新型高性能涂料，具有优异的耐磨性、耐腐蚀性、耐候性、抗冲击性等性能。
广泛应用于建筑、船舶、化工、环保等领域。
本方案针对聚脲涂料的施工进行详细说明，以确保施工质量。
二、施工准备1. 工具准备（1）涂料搅拌器：用于搅拌涂料；（2）喷枪：用于喷涂涂料；（3）刷子：用于刷涂涂料；（4）滚筒：用于滚涂涂料；（5）砂纸：用于打磨涂层；（6）剪刀：用于裁剪布料；（7）切割机：用于切割板材；（8）手套、口罩、眼镜等防护用品。
2. 材料准备（1）聚脲涂料：根据设计要求选择合适的聚脲涂料；（2）固化剂：与聚脲涂料配套使用的固化剂；（3）稀释剂：用于调整涂料粘度；（4）底漆：用于提高涂层的附着力；（5）清洁剂：用于清洁施工表面；（6）脱脂剂：用于脱脂施工表面；（7）填料：用于增加涂层厚度和强度；（8）色浆：用于调整涂层颜色。
3. 施工环境要求（1）施工环境温度：5℃-30℃；（2）施工环境湿度：不大于80%；（3）施工表面要求：清洁、干燥、无油污、无松散物。
三、施工工艺1. 施工步骤（1）基层处理：根据施工要求，对基层进行处理，如打磨、喷砂、酸洗等，确保基层表面平整、牢固；（2）涂底漆：在处理好的基层上涂刷底漆，提高涂层的附着力；（3）涂聚脲涂料：根据涂料说明书，按照一定比例混合聚脲涂料和固化剂，搅拌均匀后进行涂装；（4）涂层检查：涂层涂装完成后，检查涂层外观，确保涂层均匀、无气泡、无脱落；（5）固化养护：根据涂料说明书，在规定时间内进行固化养护，确保涂层达到设计要求。
2. 施工注意事项（1）涂料搅拌：在混合涂料和固化剂时，确保搅拌均匀，避免产生气泡；（2）涂装方法：根据施工要求，选择合适的涂装方法，如喷涂、刷涂、滚涂等；（3）涂层厚度：根据设计要求，控制涂层厚度，确保涂层均匀；（4）施工环境：确保施工环境温度、湿度等符合要求；（5）施工安全：佩戴防护用品，确保施工安全。
四、质量控制1. 检查基层处理质量，确保基层表面平整、牢固；2. 检查底漆涂装质量，确保涂层均匀、无气泡、无脱落；3. 检查聚脲涂料涂装质量，确保涂层均匀、无气泡、无脱落；4. 检查涂层固化养护情况，确保涂层达到设计要求；5. 检查涂层外观，确保涂层颜色、光泽等符合设计要求。
聚脲防水涂料工艺
聚脲防水涂料工艺
聚脲防水涂料是一种高性能防水涂料，主要由聚脲树脂、溶剂和助剂组成。
其工艺流程一般包括以下几个步骤：1. 表面处理：清理并处理待涂防水面，例如除去油污、松散物等，确保表面干净、平整。
2. 表面修补：对需要修补的地方进行处理，如填补裂缝、充填孔洞等。
对于高低差较大的表面，也可以进行找平处理。
3. 基层处理：涂刷底漆或底涂剂，以增强基层附着力、调节表面吸湿性等。
4. 涂刷主涂层：将聚脲防水涂料涂刷在待防水表面上。
一般涂刷2-3遍，确保涂层均匀牢固。
5. 完善细节部位：对防水涂料已干固的表面进行细节加固，如涂刷角部、边缘等。
6. 做涂层保护：根据需要，可以对防水涂层进行保护层处理，如涂刷防污剂、防紫外线剂等。
7. 检查验收：完成工艺后，对防水涂料的质量进行检查和验收，确保达到要求。
需要注意的是，不同的聚脲防水涂料品牌和型号，其具体的工艺和施工要求可能会有所不同，具体操作还需参考产品使用说明和生产厂家的建议。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚脲防水涂料施工工艺“聚脲防水技术”是继高固体份涂料、水性涂料、光固化涂料、粉末涂料技术之后，在环保型涂料及涂装技术领域取得的又一重大技术突破。
结合应用工程实践经验并参考国外最新资料，对该技术的施工设计及施工工艺进行了详细介绍。
对于像雕像、道具、标本等小型构件的施工设计及工艺，与大型构件（如混凝土、钢结构等）相比，较为简单一些，因此在这里不作详细讨论。
本文以大面积大型构件为例，介绍了SPUA 技术施工设计及工艺的基本原则。
施工前应仔细考察施工现场，提供一份详细的施工图纸，其中应包括：1、SPUA 材料的选择及厚度；2、节点的具体处理方案；非节点的处理方案。
一、SPUA 材料的选择及厚度SPUA 材料的选择及厚度根据不同的用途而确定。
表1 以几个典型应用为例，列出所选材料的型号及参考厚度表1. 典型应用的SPUA 型号选择和参考厚度二、节点的处理方案本文所说的节点包括以下几个方面1. 沟——如防水处理中的斜沟、天沟、反梁檐沟，防腐处理中的流道、溜槽等。
2. 孔——如防水处理中的落水孔、过水孔，防腐处理中的出料孔等。
3. 根——如烟囱、预埋管道贯穿件等突出物的根部。
4. 边——SPUA 涂层的收头部位。
5. 角——平面与墙体转角处的阴角和阳角。
6. 缝——防水处理中的变形缝，金属底材的接缝。
7. 座——设备基座、拉线座。
以上部位是容易引起结构变形、温差变形、干缩变形的薄弱部位，必须要综合治理。
我们充分利用SPUA材料的柔韧性来适应变形，用局部增强或补强（如使用密封胶和增强层）与整体施工相结合的方法，来提高其抵御开裂的能力，以下分别加以介绍。
沟槽的处理沟槽是应力比较集中的地方，如果施工时处理不好，由于应力的作用会使涂层与底材脱离。
因此沟槽的施工。
要先在拐角处施工密封胶，然后做好增强层，最后施工SPUA 材料。
另外，在施工沟槽时，要注意涂层厚度要均匀，以免厚度不匀，造成坡度过小，从而使液体流动不畅，造成积液现象。
孔的处理孔的处理方案按直径大小的不同有两种：1.当直径大于20cm 时，为防止其周围的涂层因受力而造成脱落，应先在孔内刷涂底漆，其位置是从孔的顶部向下深入孔中10~15cm ，然后调节喷枪角度，将SPUA涂料喷涂在底漆上；2当直径小于20cm 时，在这种情况下，如果再按照1的方法施工，可能会使SPUA涂料进入孔内而造成堵塞，因此在施工前应用硬质材料将孔遮盖起来，以防涂料误入。
施工后如SPUA 材料与遮盖物粘连，应用美工刀将SPUA 材料割断，切不可用力撕扯，以防将涂层破坏。
根的处理根也是应力比较集中的地方，因此应采用局部增强的方法进行处理。
根的结构分为贯穿件和非贯穿件两种，其处理方案是相同的，下面以贯穿件为例，来介绍其施工方案：首先在贯穿件与地面连接处施工密封胶，然后在密封胶上施工增强层，最后施工SPUA 涂层。
例如我公司在施工青岛海豚馆海豚表演池时（池内有进、排水管道），根据上述方法，在管道根部，然后喷涂SPUA 材料。
目前，已经过滤一年的户外使用，处理过的部位无起泡、脱落、开裂现象出现。
边的处理如果喷涂SPUA 是用来做储罐的衬里，其收头部位要高于液面最上端10~15cm 。
混凝土和金属底材的收头方式是不同的，下面分别加以说明。
混凝土底材收头的处理混凝土底材的收头分为在平面收头和在墙面收头两种方式。
在平面收头，方法是在底材的边缘开一道V 型槽，尺寸为宽、深各6mm ，然后施工SPUA涂层。
在车辆经常往来的地方，如停车场、货场，为防止收头部位的涂层因频繁受力而从V型槽中脱离出来，可将收头部位的涂层用角磨机修平，以减少其与车轮或者货物产生应力集中的几率，在立面上收头。
在混凝土墙体内侧收头、在混凝土墙体外侧收头，处理方法与在平面上收头基本相同。
对液体储罐来说，为防止液体进入底材与收头的连接处，造成底材与涂层脱落，在墙体内侧收头需要加一道密封胶，对于普通应用，在墙内侧收头不需要加密封胶。
金属底材的收头处理金属的立面收头方式。
普通应用的收头方式，只要把收头部位自然过渡到涂层表面就可以了。
针对金属储罐的收头方式，方法是将末端收头用金属压条固定在墙上，固定部位及涂层末端用密封材料嵌缝封严，以防止储罐内的液体进入收头部位是涂层和底材脱离。
平面的收头方式和混凝土的收头方式基本相同，区别在于金属底材开槽深度为0.1mm 。
拐角的处理拐角一般为墙面与地面的连接处，根据施工要求可分为两种处理方式，一种SPUA 涂层还要延伸到墙面上，如我们在建筑屋面防水施工时，在女儿墙与屋面连接处的拐角先施工一道密封胶，然后施工增强层，最后施工SPUA 材料；另一种为SPUA 涂层只施工地面。
缝的处理变形缝建筑物的变形缝，是为了防止建筑物因温差变形、不同沉降度和地震而造成变形和破坏而采取的缓冲方法。
变形缝可分为两种，一种是地面间的变形缝，另外一种是地面与墙面之间的变形缝，施工方法是先在变形缝内充添玻纤板，然后施工SPUA 涂层，SPUA涂层要深入变形缝内大约25mm 。
待涂层固化后，将背衬材料塞入变形缝。
在用柔性密封胶密封变形缝之前，打磨SPUA 涂层表面，涂上一层附着力促进剂，然后施工密封胶，注意不要让密封胶把周围涂层弄脏。
为防止密封材料的色泽污染接缝两侧SPUA 层，影响美观性。
可采用宽度为40-50mm 压敏胶带临时粘贴在接缝两侧平面，以起到防污染作用。
如我们在建筑屋面防水施工中，为固定背衬，在变形缝内充添玻纤板（玻纤板的上部距屋面约25mm）后，将屋面至玻纤板这一部分底材处理后，刷涂一道底漆，喷涂SPUA 材料后，将聚乙烯棒材背衬塞入变形逢（背衬的宽度要比施工SPUA 材料后的变形缝宽出1-2mm ，以防密封胶泄露），最后施工密封胶。
金属底材连接缝金属底材连接缝的处理所示。
首先把定位螺栓和拐角处用密封胶平滑过度到底材上，施工底漆后，施工增强层，最后施工SPUA涂层。
座的处理包括设备基座等，这些部位有定位螺栓等固定装置，其处理方法。
首先把螺栓及座的根部用密封剂涂成图示形状，然后施工增强层，最后施工SPUA涂层。
非节点的处理非节点的处理包括底材完好和底材有裂缝两种。
如底材完好，施工底漆和密封剂后可直节施工SPUA 涂层。
如底材有裂缝，裂缝宽度大于3mm ，应首先把裂缝口径凿宽，清扫干净，缝内尘土应吹净，嵌入堵缝料，施工增强层后，在施工SPUA涂层。
【施工工艺】1、施工条件的确定1.施工应在各种设备、柱子、管路、贯穿件的安装以及油漆施工之前进行。
2. 保证环境和现场的条件适合于施工和材料的固化，底材表面的温度应高于露点温度5℃以上。
2、施工所需材料1.所选用的喷涂SPUA材料；2.密封胶；3.底漆；4.面漆（非必选项）；5.堵缝料；6.层间粘合剂；7.防滑粒子（石英砂、橡胶粒子等）；8.背衬材料（聚乙烯泡沫棒材等）；9.增强层所需卷材（如玻璃纤维布、化纤无纺布、聚酯无纺布等）、涂料；10.防污胶带。
3、施工工具除GUSMER 公司生产的H-3500 、H-20/35 主机及GX-7 喷枪外，其余均为常用工具。
4、施工4.1 底材处理4.1.1 混凝土底材（1）.新水泥底材应完全水化，干燥28 天后，待水分充分挥发后才能进行施工，否则，其内部所积蓄的水分在受热后会挥发，导致涂层鼓泡。
（2）.用喷砂处理混凝土底材表面，使混凝土底材表面无油污、灰尘及碎裂的水泥块等杂质。
（3）.混凝土底材表面应保持干燥和完整。
（4）.收头部位按图纸要求进行处理。
4.2 底漆、堵孔料、密封胶的施工（1）.施工配套底漆。
不要让底漆弄脏或者堵死收头部位的槽式结构。
金属底材一般不需要底漆，如果喷涂SPUA 材料用来做衬里，则金属底材需要涂刷底漆。
（2）.用堵缝料填充底材上的孔洞，要堵实，否则，SPUA 固化过程中所释放的热量会使孔洞中的空气膨胀，造成涂层鼓泡。
（3）.密封胶的施工。
按施工图纸的要求施工密封胶；在施工根、孔、座、角等部位时，密封胶的剖面应该是一个直角边为5mm 的直角三角形；施工其他部位时，按图纸要求过度下来就可以了。
4.3 增强层的施工按图纸要求进行增强层的施工。
增强层的具体施工是这样的；在前面所需工序施工后，在需要施工增强层的底材表面，用我公司所开发的增强层专用涂料粘贴一条增强卷材，边缘要向外扩展50-60mm ，厚度大约为1mm 。
4.4 钢底材（1）.检查：毛刺、焊渣、锈蚀、油污、开裂、旧漆膜。
（2）.表面处理：A.除油：溶剂、碱液、乳化、超声波。
B.除锈：喷砂（丸）、手工、机械。
（3）.涂刷底漆：用作外壁时经喷砂处理的可不刷底漆，若用作内壁则需刷涂底漆增强附着力。
（4）.喷涂聚脲。
（5）.检查：厚度、漏点、附着力。
4.5SPUA 材料的施工尽量在增强层施工12 小时内施工SPUA材料，如超过12 小时，应打磨增强层，刷涂或喷涂一道层间粘合剂，20 分钟后在施工SPUA 涂层。
施工SPUA涂层时，下一道要覆盖上一道的50%，俗称“压枪”，只有这样才能保证涂层均匀。
对于防滑要求较高的地方，可以在未干的涂层上人为造粒或手工铺撒防滑粒子（如橡胶粒、金刚砂等）。
人为造粒的集体操作是这样的：利用SPUA 技术快速固化的原理，通过施工者对喷射角度和流量的控制，在最后一道涂层还没有完全固化前，在距离施工部位一定距离的地方，打开喷枪，让已混合雾化的喷涂料自由的降落施工部位上，从而形成一定大小的颗粒，得到具有粗糙的防滑颗粒表面，起到防滑和消光（主要用于影视、娱乐业及室内灯光球场等场合）作用。
人为造粒时应该注意风向和风力，施工者应处于上风口，风力以3级以下为宜，以减小雾化粒子向施工人员和设备的飘落。
手工铺撒防滑粒子是这样进行的：在最后一道涂层还没有完全固化之前，手工将防滑粒子均匀地抛洒在施工部位上，待涂层固化后，清扫撒防滑粒子部位，将未粘上的防滑粒子清扫干净。
4.6 面漆施工芳香族SPUA 材料经紫外线照射后会出现泛黄现象，这对有浅色要求的场合是不利的，因此，建议涂刷相应的耐黄变面漆。
涂刷面漆应在SPUA涂层施工12 小时内进行。
如果超过12小时，应打磨SPUA 涂层，刷漆或喷涂一道层间粘合剂，然后再施工面漆。
4.7 修补SPUA材料本身的力学性能十分优良，正常使用时，一般不会损坏。
一旦出现意外损坏（如重物砸落、撞击等），可用我公司所开发的SPUA-202S 修补料进行局部修补。
具体步骤如下：（1）.打磨待修补的表面，打磨的边缘要比待修补的表面向外扩展150mm 。
（2）.施工层间粘合剂。
（3）.在已打磨的部位施工修补料。
要注意使修补料的涂层平滑过渡到周围涂层。
（4）.对于特殊应用，施工与之相匹配的面漆。
【施工专用设备介绍】喷涂聚脲弹性体专用施工设备，“工欲善其事必先利其器” 喷涂聚脲弹性技术和独特喷涂设备的完美结合，才体现“革命性”突破；设备供应商：GUSMER、GRACO、GLOS-GRAFT；SPUA 材料的综合性能十分突出，施工技术非常先进。
