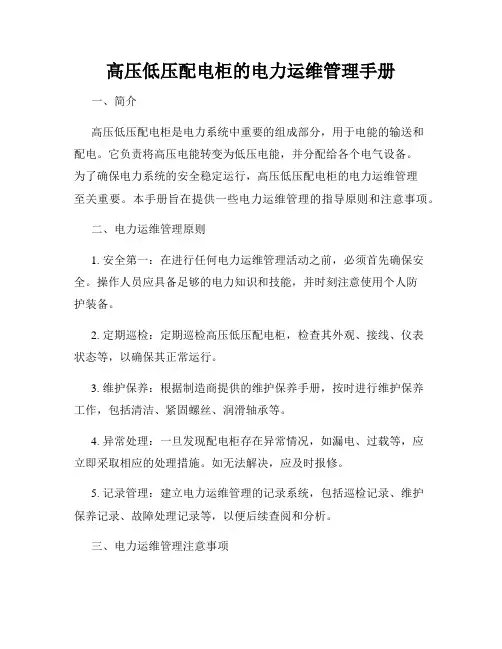

高压低压配电柜的电力运维管理手册
高压低压配电柜的电力运维管理手册一、简介高压低压配电柜是电力系统中重要的组成部分，用于电能的输送和配电。
它负责将高压电能转变为低压电能，并分配给各个电气设备。
为了确保电力系统的安全稳定运行，高压低压配电柜的电力运维管理至关重要。
本手册旨在提供一些电力运维管理的指导原则和注意事项。
二、电力运维管理原则1. 安全第一：在进行任何电力运维管理活动之前，必须首先确保安全。
操作人员应具备足够的电力知识和技能，并时刻注意使用个人防护装备。
2. 定期巡检：定期巡检高压低压配电柜，检查其外观、接线、仪表状态等，以确保其正常运行。
3. 维护保养：根据制造商提供的维护保养手册，按时进行维护保养工作，包括清洁、紧固螺丝、润滑轴承等。
4. 异常处理：一旦发现配电柜存在异常情况，如漏电、过载等，应立即采取相应的处理措施。
如无法解决，应及时报修。
5. 记录管理：建立电力运维管理的记录系统，包括巡检记录、维护保养记录、故障处理记录等，以便后续查阅和分析。
三、电力运维管理注意事项1. 工作环境安全：在进行配电柜的工作时，应确保工作环境干燥、通风良好，并远离可燃物。
2. 操作规范：操作人员应按照电力系统的操作规范进行工作，严禁私自擅动高压低压配电柜内部部件。
3. 电压测试：在进行维护保养工作之前，必须先对高压低压配电柜的电压进行测试，确保无电压或已消除电源干扰。
4. 绝缘防护：在处理高压低压配电柜内部部件时，必须使用绝缘工具和绝缘手套，以防触电。
5. 过载保护：配电柜应按照额定负载工作，禁止超负荷使用。
同时，配电柜应安装过载保护装置，以防止过载损坏设备。
6. 紧固部件：定期检查和紧固配电柜内部组件，确保其连接可靠，防止松动引起故障。
7. 清洁防尘：定期清洁高压低压配电柜的内部和外部，防止灰尘聚集和导致绝缘故障。
8. 热散排风：配电柜应具备良好的散热设计，确保内部温度正常。
同时，要保持配电柜周围的通风畅通。
四、应急处理措施1. 火灾事故：一旦发生配电柜火灾事故，应立即切断电源并使用灭火器进行灭火，必要时立即报警并疏散人员。
(全面版)低压配电柜维护保养手册
(全面版)低压配电柜维护保养手册1. 介绍本手册旨在提供关于低压配电柜的维护保养指南，以确保其正常运行和延长其使用寿命。
通过遵循本手册中的建议和指导，您可以有效地管理和维护低压配电柜。
2. 维护保养计划2.1 定期检查- 每月定期检查低压配电柜的外观和安装是否正常。
- 检查是否有松动的电线连接，并确保所有电线良好接地。
- 检查电子元件和继电器的工作状态，如有必要，及时更换或修理。
2.2 清洁和通风- 定期清洁低压配电柜的内部和外部，去除灰尘和污垢，以确保良好的通风和散热。
- 确保通风孔不被堵塞，并保持适当的空气流动。
2.3 维护电源- 定期检查电源输入和输出的电压和电流是否正常。
- 检查电流断路器和保险丝的状态，如有必要，进行维修或更换。
2.4 故障排除- 在发生故障时，首先检查低压配电柜是否有任何电源问题。
- 确保所有的电气连接都牢固且正确连接。
- 如无法解决故障，请联系专业人员进行修理。
3. 安全注意事项- 在进行维护保养工作前，务必切断电源并确保低压配电柜上的电压已消除。
- 在进行任何操作前，请佩戴适当的个人防护装备，如手套和安全眼镜。
4. 其他建议和注意事项- 定期对低压配电柜进行维修和检测，以确保其符合相关安全标准和法规要求。
- 不要修改或更改低压配电柜的内部结构或电气连接，以免引起安全问题。
- 在维护过程中，请始终参考制造商的指南和建议。
请按照上述维护保养手册来进行操作，并确保在维护过程中遵守安全规定和建议。
如需进一步帮助或有任何疑问，请联系专业人员。
GGD交流低压配电柜运行、维护说明书、安装、操作手册
GGD交流低压配电柜运行、维护说明书安装、操作手册特变电工集团衡阳电气装备有限公司目录1 产品概述 (1)2 环境条件 (1)3 型号含义 (1)4 技术参数 (1)5 结构功能 (1)6 安装、检查与试验 (4)7 常见问题及故障处理 (5)8 日常巡视与维护 (7)1 产品概述GGD型交流低压配电柜适用于发电厂、发电站、工矿企业等电力用户作为交流50Hz，额定工作电压400V，额定工作电流3150A的配电系统动力，照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便, 系列性、实用性强, 结构新颖、防护等级高等特点。
2 环境条件2.1 周围空气温度为-5℃~+40℃，24小时内平均温度不得高于+35℃，超过时，需要根据实际情况降容运行；2.2 相对湿度在最高温度+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响，日平均值不大于95%，月平均值不大于90%；2.3 水蒸汽日平均值不大于2.2*10-3Mpa，月平均值不大于1.8*10-3Mpa；2.4 设备安装时与垂直面的倾斜度不超过5度；2.5 地震烈度不超过8度；2.6 无经常性的剧烈振动；2.7 周围空气应不受腐蚀性或可燃气体、水蒸气等的污染；2.8 当使用环境特殊或有其它要求时需与制造厂协商。
3 型号含义主电路方案代号设计序号（1：分断能力15kA ；2：30kA ；3：50kA ）电力用柜电气元件固定安装、接线 配电柜4 技术参数5 结构功能5.1 GGD 柜主要采用国外先进的或国内已能批量生产的较先进的电器元件，如CW1、HSW1、DW15、CM1、HSM1等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品，不选用已淘汰的产品。
低压开关柜运行维护手册
1.目的为确保低压开关柜有效运行及维护,减少设备故障时间及保证安全作业，特制定本规定。
2.适用范围本规定适用于公司各低压配电系统.3.职责各分子公司负责按此规定实施各项工作，运行保障部负责监督检查。
4.工作内容：4。
1低压开关柜的运行4.1。
1机械闭锁、电气闭锁应动作准确、可靠。
4.1.2二次回路辅助开关动作准确，接触可靠。
4。
1。
3配电柜的接地装置能够可靠接地。
4。
1.4低压开关柜统一编号，并标明负荷名称及容量.4。
1。
5低压开关柜上的仪表及信号指示灯、报警装置完好齐全、指示正确。
4.1.6开关的操作手柄、按钮、锁键等操作部件所标志的“合"、“分”、“运行”、“停止”等字样应与设备的实际运行状态相对应。
4。
1.7低压开关柜与燃气发电机的联锁装置动作可靠。
严禁燃气发电机与电力网并联运行。
4。
1.8低压开关柜周围操作维护通道上铺设绝缘垫,同时严禁在通道上堆放其他物品.4.1.9低压开关柜前后的照明装置齐备完好,事故照明投用正常。
4.1。
10其低压电器的备品、备件应齐全完好，并分类存放于取用方便的地方.4。
2低压开关柜的检查及维护4.2。
1仪表信号、开关位置状态的指示应对应，三相负荷、三相电压指示正确.4.2.2整个装置的各部位有无异常响动或异味；装置表面是否清洁完整。
4.2。
3易受外力震动和多尘场所，应检查电气设备的保护罩、灭弧罩有无松动、是否清洁。
4。
2.4断路器、接触器的电磁线圈吸合是否正常,有无过大噪音或线圈过热。
4.2。
5异常天气发生后应加强检查、巡视。
4。
2。
6设备发生故障后，重点检查熔断器及保护装置的动作情况，以及事故范围内的设备有无烧伤或毁坏情况，有无其他异常情况等。
4.2。
7低压配电装置的清扫检修一般每年不应少于两次.其内容除清扫和测试绝缘外，主要检查各部位连接点和接地点的紧固情况及电器元件有无破损或功能欠缺等，并妥善处理。
4.2.8低压开关柜内浪涌保护器状态指示正常。
对日常巡检中发现的问题要及时进行维护，并做好设备运行维护记录，确保设备处于正常运行状态。
低压开关柜运行维护及检修作业指导书
低压开关柜运行维护及检修作业指导书低压开关柜运行维护及检修作业指导书目录：1.引言2.安全要求2.1 个人安全要求2.2 设备安全要求3.运行维护3.1 运行要求3.2 运行操作步骤3.3 巡检及记录4.维护作业4.1 维护计划4.2 维护操作步骤4.3 维护记录5.检修作业5.1 检修计划5.2 检修操作步骤5.3 检修记录6.附件1.引言本文档为低压开关柜运行维护及检修作业指导书，旨在为操作人员提供详细指导。
操作人员应仔细阅读并遵循本指导书的要求，确保工作安全，保证低压开关柜的正常运行。
2.安全要求2.1 个人安全要求- 操作人员应具备相关的资格和培训，熟悉低压开关柜的操作规程和安全要求；- 操作人员应全程穿戴符合安全要求的个人防护装备；- 在操作前，必须对相关设备进行仔细检查，确保设备安全可靠；- 操作过程中要尽量避免单食或单人作业，严禁操作上长时间无人监控；- 发生事故或异常情况时，应立即停止作业并报告相关人员。
2.2 设备安全要求- 低压开关柜运行期间，保持良好的通风和散热；- 切勿将外界物体放入低压开关柜内，以防堵塞；- 确保低压开关柜周围无其他危险物品，保持通道畅通；- 定期检查低压开关柜的接地情况，确保安全接地良好；- 在进行维护和检修作业前，必须切断电源并进行有效的解体措施；- 严禁擅自对低压开关柜进行改动或修理，如需更换零部件，必须使用合格的替换件。
3.运行维护3.1 运行要求- 手动操作低压开关柜时，要轻拿轻放，操作平稳；- 运行过程中要注意观察运行情况，如发现运行异常应立即停止运行；- 严禁超负荷使用低压开关柜；- 运行结束后，要清理低压开关柜周围环境。
3.2 运行操作步骤1.确保低压开关柜处于断电状态；2.操作人员穿戴好个人防护装备；3.打开低压开关柜门，检查开关柜内部是否有异物或损坏情况；4.开启电源，进行运行操作；5.监控低压开关柜运行情况，及时发现运行异常并停止运行；6.运行结束后，切断电源，关闭低压开关柜门。
低压配电柜操作说明
低压配电柜操作说明第一步：检查设备在操作低压配电柜之前，首先要检查设备是否处于正常工作状态。
检查设备是否有明显的损坏或故障，并确保所有的电缆、线路和连接器都牢固可靠。
第二步：准备工具在进行低压配电柜操作前，需要准备一些相应的工具。
常见的工具包括螺丝刀、扳手、电压表、绝缘手套等。
第三步：操作前的安全措施在进行低压配电柜操作之前，必须先采取一些安全措施以确保人员的安全。
首先，应切断电源，并贴上相应的警示标志以防止他人误操作。
其次，操作人员应穿戴好绝缘手套、安全帽、护目镜等个人防护用品。
第四步：操作过程1.打开低压配电柜的门，检查并确认柜内的设备和元件工作状态正常。
如有异常，应及时采取相应的措施进行修复或更换。
2.使用电压表检测柜内的电压情况。
先测量大致的电压范围，再进行详细的电压测量。
确保电压在允许范围之内。
3.检查配电柜的熔断器状态，查看是否有熔断现象发生。
如有熔断，应先检查并排除故障原因，再更换新的熔断器。
4.检查低压配电柜内的继电器、开关等元件的状态是否正常，是否有松动或接触不良等问题，并做好相应的维护保养工作。
5.对于需要更换元件或进行维修的情况，应先切断相应的电源，并按照规定的步骤和程序进行操作。
更换元件时，要注意与原先的元件参数相匹配，并严格按照规定进行安装和连接。
6.完成操作后，要及时关闭低压配电柜的门，确保柜内的设备得到有效的保护。
第五步：安全措施在操作低压配电柜时，必须始终保持安全意识，严格遵守操作规程和安全操作要求。
不能擅自拆卸、更换设备或改变电路连接方式。
操作人员应定期进行安全培训，熟悉低压配电柜的结构和性能，并遵循相关的安全操作指南。
总结：低压配电柜是供电系统中的重要设备，正确的操作和维护能够保障供电系统的正常运行。
在操作之前，必须检查设备的工作状态、准备好相应的工具，并采取安全措施以防止意外事故的发生。
在操作过程中，要注意检查元件的状态、测量电压、检查熔断器等，并按照规定的步骤进行操作。
GCKGCSHNMNS低压开关柜操作维护说明书
GCK、GCS、HNMNS低压开关柜操作维护说明书低压开关柜抽屉单元联锁操作要求：1.防止误分合断路器—抽屉单元必须处于工作位置时，断路器才能进行合、分闸操作。
2.防止带负荷移动抽屉单元—抽屉单元只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
一、GCK抽屉单元基本操作1.抽屉单元插入工作位置操作：抽屉单元断路器分合闸手柄必须处于分闸状态（断路器分合闸手柄处于水平状态时，断路器处于分闸状态）且摇进机构必须在抽出位置时（摇进机构红色小点指向抽出位置时，摇进机构处于抽出位置），将抽屉单元插入柜体导轨，轻推抽屉单元至行程尽头，再将摇进机构手柄插入操作孔，顺时针旋转，将摇进机构摇至工作位置并抽出摇进机构手柄。
2.抽屉单元抽出位置操作：抽屉单元断路器分合闸手柄必须处于分闸状态（断路器分合闸手柄处于水平状态时，断路器处于分闸状态）且摇进机构必须在抽出位置时（摇进机构红色小点指向抽出位置时，摇进机构处于抽出位置），再将摇进机构手柄插入操作孔，顺时针旋转，将摇进机构摇至工作位置并抽出摇进机构手柄，完成抽屉单元抽出操作。
3.抽屉单元短路器合闸操作：在断路器合闸前，必须先抽屉单元摇进至工作位置，确认出线回路正常且无人作业时，将断路器分合闸手柄由水平位置顺时针旋转至垂直位置，断路器合闸，合闸指示灯有指示。
4.抽屉单元短路器分闸操作：在断路器分闸前，必须确认需要停电的出线回路是否对应，将断路器分合闸手柄由垂直位置逆时针旋转至水平位置，断路器分闸，合闸指示灯熄灭。
二、GCS抽屉单元基本操作1.抽屉单元插入工作位置操作：抽屉单元断路器分合闸手柄必须处于抽出位置（断路器分合闸手柄处于左上一点钟方向，指向抽出位置）将抽屉单元插入柜体导轨，轻推抽屉单元至行程尽头，将抽屉单元断路器分合闸手柄顺时针旋转至分闸位置（九点钟方向）。
2.抽屉单元抽出操作：抽屉单元断路器分合闸手柄必须处于分闸位置（断路器分合闸手柄处于九点钟方向，指向分闸位置），将抽屉单元断路器分合闸手柄逆时针旋转至抽出位置（一点钟方向）。
高低压开关柜的操作与维护
高低压开关柜的操作与维护高低压开关柜是电力系统中重要的设备，它负责对电力进行分配和控制，起到保护电气设备和人身安全的作用。
本文将介绍高低压开关柜的操作步骤，以及维护注意事项，以确保其正常运行和安全性。
一、高低压开关柜的操作步骤1. 操作前的准备：在进行任何操作之前，首先需要确保自身安全。
正确佩戴绝缘手套、安全帽、防护眼镜等个人防护装备，以防止电击和其他伤害。
2. 检查电气设备：在操作开关柜之前，需要对电气设备进行外部检查，包括检查电缆线路是否有损坏，检查指示灯和显示屏是否正常，以及检查开关柜周围是否有异常情况。
3. 打开开关柜：根据操作手册或相关指引，正确打开高低压开关柜的门。
在打开前，确保开关柜的电源已经切断，否则可能会引发电击事故。
4. 操作开关柜：根据具体需求和实际情况，操作开关柜内的开关、按钮等设备。
在操作过程中，确保动作准确、稳定，遵循相关安全操作规程。
5. 关闭开关柜：完成所需操作后，将开关柜内的开关、按钮等设备恢复到初始状态。
然后，将开关柜的门正确关闭，并确保门锁牢固，以避免误操作。
二、高低压开关柜的维护注意事项1. 定期清洁：高低压开关柜应定期进行清洁，以确保其内部和外部免受灰尘、油污等污染。
清洁过程中，应使用干净的布和适当的清洁剂，避免使用水等液体接触开关柜内部。
2. 检查设备运行情况：定期检查高低压开关柜内的设备运行情况，包括检查开关柜开关是否灵活可靠，指示灯和显示屏是否正常工作，以及定期检查电缆线路的连接状态是否松动等。
3. 清除电器设备表面灰尘和油污：电器设备表面积累的灰尘和油污可能影响设备的散热性能和工作效率，因此应定期清除表面的灰尘和油污。
使用干净的布擦拭设备表面，确保设备处于清洁状态。
4. 注意设备散热：高低压开关柜在运行过程中会产生一定的热量，为确保设备正常运行，需要保证设备的散热。
确保开关柜周围有足够的通风空间，并定期清理通风口，以保持空气流通和散热效果。
5. 定期维护保养：定期进行维护保养是确保高低压开关柜工作正常的重要步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压开关柜调试、运行和维护
操作手册
顺特电气设备有限公司
一、低压开关柜正常使用条件
1．安装使用地点海拔高度：不高于2000米，当安装使用地点海拔超过2000米时，要进行特殊设计。
2．空气温度：-5°C~+40°C。
3．空气湿度：在最高温度为+40°C时，相对湿度不超过50%；在较低温度时，允许有较大的相对湿度（如＋20℃时允许为90%），但要考虑到由于温度变化可能产生的凝露。
4．无火灾、爆炸危险，没有足以破坏绝缘的腐蚀性气体，没有激烈震动和冲击，如安装场所有爆炸危险，应采用防爆电器，如安装场所污染较严重，设计时要加以特殊考虑。
5．设备安装时与垂直面的倾斜度不超过5°。
二、低压开关柜的分类
按系统分类：
1.一级配电设备：紧靠变压器，输出容量较大，如进线、联络柜。
2.二级配电设备：与变压器有一定距离，和进线柜有一段母线或电缆，如配电柜。
3.末级配电设备：远离供电中心，如电动机控制柜、终端配电箱及照明箱。
按结构特性和用途分类：
1．开启式屏、固定面板式
2．封闭式柜
3．封闭式箱
按供用途分类：
1．动力中心（PC）
2．电动机控制中心（MCC）
按连接方式分类：
1．固定式
2．抽出式
3．插拔式
4．抽屉式
三、低压开关柜的主要技术指标1．额定电压GB156-1993
2．额定频率
3．额定电流GB/T762-1996
4．短路分断能力
5．防护等级GB4208-1993
IP□□
固体(正负0.05) N(正负10%N) 液体
0 无防护无防护
1 φ50mm 50 90°垂直滴水
2 φ12.5mm 10 15°滴水
3 φ2.5mm 3 淋水
4 φ1mm 1 溅水
5 尘埃75μm 喷水
6 密封浸水
6．隔离度
四、GCS低压成套开关设备
1. 基本柜架：低压成套开关设备的柜架采用专用材料，配有模数为25毫米的安装孔，通过连接部件
用自攻螺钉连接而成。
柜架有足够的机械强度，能承受所安装元器件的自重以及操作和短路时所产生的机械应力，同时不因成套开关设备的吊装、运输等情况损坏或影响成套柜及元器件性能。
2. 柜结构：柜壳为垂直地面安装防护式拼装结构，柜内安装板均采用厚度为2毫米敷铝锌板，柜面板
采用宝钢2毫米冷轧钢板，机械加工过程均由进口数控机床进行。
柜面板再经前处理（除油、除锈、磷化、表调等）后进入静电喷涂，颜色可根据客户选择。
3．主母线：三相母线及中性线在柜顶部，接地母线位于柜底部。
垂直母线用可拆卸的阻燃母线罩封闭，以防电弧引起放电并获得对带电部件直接接触的防护，母线罩还留有观察孔，方便观察和维护。
4．功能单元：（1）抽出式：对电源进线、联络及大负荷馈电回路的功能单元，断路器采用抽出式结构，固定安装。
（2）抽屉式：电动机控制回路（回路电流<250A）。
（3）固定、插接式：馈电、电容补偿、照明及电动机控制回路（回路电流>250A）。
5．抽屉：MNS低压成套开关设备抽屉为金属结构件组成，不会出现塑料件老化和变型现象，有足够的强度和钢度。
各功能单元之间采用金属板隔开，限制事故扩大和防止异物进入。
抽屉均配集推进、位置指示、开关操作和联锁功能为一体的操作机构。
工作、试验和断开三个位置有机械定位装置。
只有当断路器在断开位置时，门才可打开，并提供一个解除联锁装置，允许断路器合闸时去打开门，操作轻松灵活、联锁可靠。
6．低压开关柜电气参数：
主电路绝缘电压： AC690V
额定冲击电压： 8KV
额定工作电压： 400V
额定频率： 50HZ
主母线额定电流： 4500A
额定短时耐受电流：80KA
额定峰值耐受电流：176KA
外壳防护等级： IP30~43
五、成套开关设备安装和使用
产品的安装应按配电设备的一般安装方法进行，基础槽钢和采用螺栓固定方式时的螺栓由用户自备。
主母线连接时，必需使搭接面贴合、平整，否则松开拼柜螺栓进行调整。
产品安装后投入运行前需作检查与试验，柜内是否干燥、整洁；检查柜内是否有异物放置(如螺栓、电焊条、工具)，每个螺丝紧固有无松动、漏拧紧；检查操作机构是否灵活。
抽屉进出有无卡阻碰撞现象，机构连锁是否可靠，动作是否准确；检查开关额定电流值、仪表的刻度、互感器的配比与负载是否符合要求。
最后用500V兆欧表测量绝缘阻值，应不低于V/1000欧，用临时电源试送电，电动合分、指标均应准确无误。
投入运行后应保持日常维护，定期观察母线的发热情况，发现温升偏高或有异常声响时应查明原因。
视运行环境因素，每2年至5年进行一次清理工作及维护保养工作。
使用注意事项：
a.MNS系列柜为靠墙、不靠墙安装、正面操作、双面维修的低压配电柜。
柜的维修通道及柜门，必须是考核合格的专业人员方可进入或开启进行操作、检查和维护；
b.空气断路器、塑壳开关经过多次分、合，特别是经过短路分、合后使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修；
c.经过安装或修复后，必须严格检查各隔室之间、功能单元之间的隔离状况确已恢复，以确保本装置良好的功能分隔性，防止出现故障扩大。
六、断路器的操作、整定和维护
1.功能:
(1)四段保护
过载长延时、短路短延时、短路瞬时和接地
(2)显示功能：电流电压表，整定值
(3)可对脱扣器各种参数进行整定
(4)试验功能
(5)远端监控和报警功能
(6)通讯功能(遥测\遥调\遥控\遥讯)
2.整定:
(1) 过载长延时I1≧线路导体长期允许电流的0.8~1倍
(2) 短路短延时I2配电断路器不低于尖峰电流的1.35倍确定，电动机保护断路器不低于起动电流的
1.7~2倍，动作时间一般取0.02~0.025S
(3)漏电额定电流:
A: 漏电额定动作电流:
根据电气线路正常泄露电流确定,并应充分考虑被保护线路和设备可能发生的正常泄露电流值。
B: 漏电额定不动作电流：
应小于被保护线路和设备可能发生的正常泄露电流最大值的2倍；
(4)断路器的降容:
框架断路器电流与温度关系
高原地区气压、温度、湿度随海拔上升而下降,太阳辐射随海拔上升而增大,因而U=U0(K-H/1000)¯¹
H--海拔
U0--工频试验电压KV
U--使用于H高度耐压值
K--1.1
(5)通电前检查：
A:断路器底座和绝缘材料上不应有尘埃或导电物质
B:连接导线牢固
C:检查绝缘性能
(6)通电操作
A:断路器置于试验位置进行合闸分闸
B:将负载(馈配电回路)处于断开状态
C:断路器置于工作位置进行合闸分闸
E: 将负载(馈配电回路)分别合闸
(7)定期检查
A:空气清洁干燥场所每2年，尘埃较少没有腐蚀性气体场所每1年清除灰尘
B:检查接线端子，观测有否松动变色
C:检查绝缘电阻
(8)断路器异常跳闸故障
A:环境温度异常，可采取强迫风冷方法
B:母排连接不紧,达接处温度传递到断路器内部所致。
处理方法：清除达接面氧化物，紧固螺栓
C:失压或分励脱扣器异常
七、低压开关柜相关标准
GB7251．1-型式试验和部分型式试验成套设备
GB7251．2-母线干线系统的特殊要求
GB7251．3-配电板的特殊要求
GB7251．4-建筑工地用成套设备的特殊要求
GB7251．5-电缆分线箱的特殊要求
八、低压开关柜出厂试验（GB7251.1-2005摘录）
出厂试验是用来检查工艺和材料是否合格的试验。
这些试验在每一台装配好的新的成套设备上或在每一个运输单元上进行，在安装工地上不作另外的出厂试验。
成套设备采用标准化元件在元件制造厂外进行装配，而使用的部件和附件是制造厂为此用途而规定或提供的，则应由负责装配成套设备的单位进行出厂试验。
出厂试验包括：
a) 检查成套设备应包括检查接线，必要的话，进行通电操作试验（8.3.1）；
b) 介电强度试（8.3.2）；
c) 防护措施和保护电路的电连续性检查（见8.3.3）。
这些试验可按任意次序进行。
注：在制造厂进行的出厂试验工作，不能免除安装单位在经过运输和安装后进行检查试验的责任。
九、电气识图
1、电气平面布置图
2、电气系统图
3、控制原理图
4、施工接线图。
