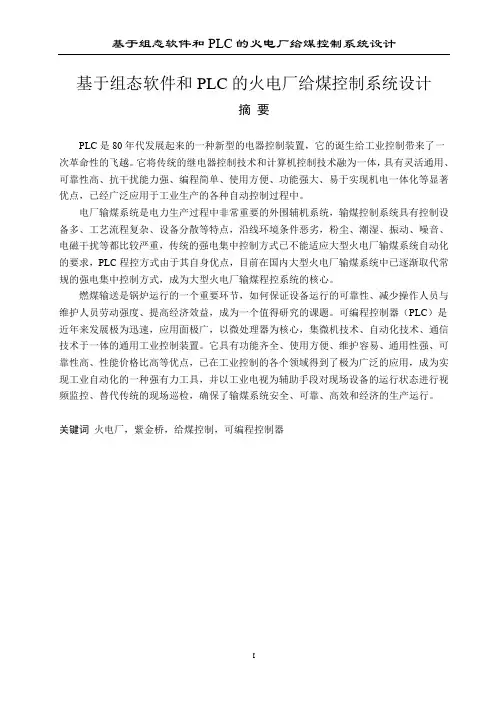

基于组态软件和PLC的火电厂给煤控制系统设计毕业设计 精品
基于组态软件和PLC的火电厂给煤控制系统设计基于组态软件和PLC的火电厂给煤控制系统设计摘要PLC是80年代发展起来的一种新型的电器控制装置，它的诞生给工业控制带来了一次革命性的飞越。
它将传统的继电器控制技术和计算机控制技术融为一体，具有灵活通用、可靠性高、抗干扰能力强、编程简单、使用方便、功能强大、易于实现机电一体化等显著优点，已经广泛应用于工业生产的各种自动控制过程中。
电厂输煤系统是电力生产过程中非常重要的外围辅机系统，输煤控制系统具有控制设备多、工艺流程复杂、设备分散等特点，沿线环境条件恶劣，粉尘、潮湿、振动、噪音、电磁干扰等都比较严重，传统的强电集中控制方式已不能适应大型火电厂输煤系统自动化的要求，PLC程控方式由于其自身优点，目前在国内大型火电厂输煤系统中已逐渐取代常规的强电集中控制方式，成为大型火电厂输煤程控系统的核心。
燃煤输送是锅炉运行的一个重要环节，如何保证设备运行的可靠性、减少操作人员与维护人员劳动强度、提高经济效益，成为一个值得研究的课题。
可编程控制器（PLC）是近年来发展极为迅速，应用面极广，以微处理器为核心，集微机技术、自动化技术、通信技术于一体的通用工业控制装置。
它具有功能齐全、使用方便、维护容易、通用性强、可靠性高、性能价格比高等优点，已在工业控制的各个领域得到了极为广泛的应用，成为实现工业自动化的一种强有力工具，并以工业电视为辅助手段对现场设备的运行状态进行视频监控、替代传统的现场巡检，确保了输煤系统安全、可靠、高效和经济的生产运行。
关键词火电厂，紫金桥，给煤控制，可编程控制器毕业设计（论文）AbstractPLC is the 80's developed a new type of electrical control devices, which brought about the birth of the industrial control over a revolutionary. It will relay the traditional control technology and computer control technology together with a flexible general-purpose, high reliability and strong anti-interference ability, programming is simple, easy-to-use, powerful and easy to implement, such as mechanical and electrical integration of significant advantages, has been widely used in a variety of automatic control of industrial production process.Coal power plant electricity production system is very important to the process of the external auxiliary system, coal conveying control system with control equipment and more complex processes, equipment and other features distributed along environmental conditions, dust, humidity, vibration, noise, electromagnetic interference are more serious, traditional way of strong centralized control of power can not meet the large-scale coal power plant automation system, PLC controlled manner because of its advantages in large-scale coal power plant systems have gradually replaced conventional strong centralized control of power the way to become large-scale coal thermal power plant control system.Coal-fired boiler transmission is an important part, how to ensure the reliability of equipment and reduce operator and maintenance personnel working strength, enhance economic efficiency, as a subject worthy of study. Programmable Logic Controller (PLC) is very fast in recent years, with wide application to the microprocessor as the core, set computer technology, automation technology, communication technology in one of the common industrial control devices. It has a full-featured, easy to use, easy maintenance, high universality, high reliability and high cost performance has been in various areas of industrial control has been a wide range of applications, industrial automation has become a powerful tool and television industry as a means of supporting the operation of equipment on-site video surveillance state, to replace the traditional on-site inspection to ensure that the coal handling system is safe, reliable, efficient and economic operation of the production.Key words Power Plant,Real,Supplying Coal Control, Programmable Logic Controller .目录摘要 (I)Abstract .......................................................................................................................... I I 1 引言 . (1)1.1火电厂输煤系统 (1)1.2输煤程控简介 (1)1.3输煤程控系统控制方式及其功能特点 (3)1.4输煤控制系统概况及工艺要求 (4)1.5输煤顺序控制系统国内外发展趋势 (4)1.6本次设计的主要目的 (5)2 可编程控制器简介 (6)2.1可编程控制器的定义 (6)2.2PLC的特点 (6)2.3PLC的应用领域 (6)2.4PLC的工作模式 (7)2.5PLC的工作原理 (7)2.6叶轮给煤机上位机与PLC通讯 (8)3 叶轮给煤机系统监控画面设计 (9)3.1监控软件的功能及基本使用方法 (9)3.2控制系统硬件设计 (10)3.2.1 叶轮给煤机控制系统工况分析 (10)3.2.2 叶轮给煤机控制系统构成及功能说明 (10)3.3监控软件设计 (12)3.3.1监控画面设计与功能开发 (12)3.3.2监控画面数据动态联接 (17)4 PLC梯形图程序设计 (19)4.1编程软件介绍 (19)4.2梯形图程序设计 (20)结论 (22)致谢 (23)参考文献 (24)附录 (25)1 引言1.1 火电厂输煤系统大型火力发电厂输煤系统主要由轮斗机、翻车机、皮带输送机、碎煤机及犁煤器等设备组成，用于完成从煤场到原煤仓按计划定时上煤工作。

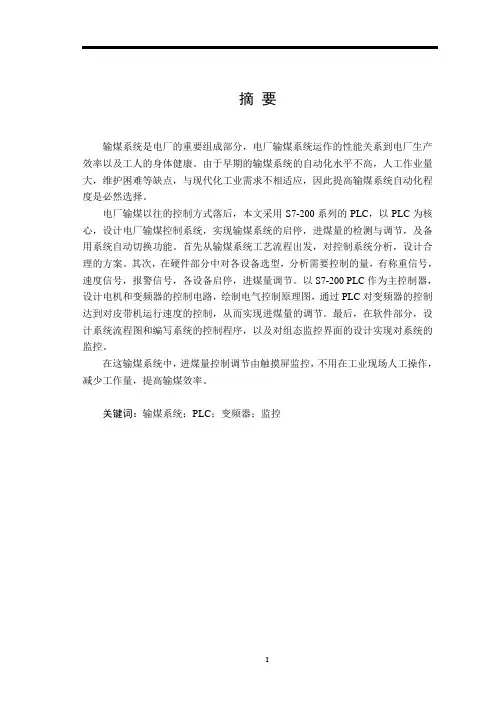

基于PLC的电厂输煤控制系统.
摘要输煤系统是电厂的重要组成部分，电厂输煤系统运作的性能关系到电厂生产效率以及工人的身体健康。
由于早期的输煤系统的自动化水平不高，人工作业量大，维护困难等缺点，与现代化工业需求不相适应，因此提高输煤系统自动化程度是必然选择。
电厂输煤以往的控制方式落后，本文采用S7-200系列的PLC，以PLC为核心，设计电厂输煤控制系统，实现输煤系统的启停，进煤量的检测与调节，及备用系统自动切换功能。
首先从输煤系统工艺流程出发，对控制系统分析，设计合理的方案。
其次，在硬件部分中对各设备选型，分析需要控制的量，有称重信号，速度信号，报警信号，各设备启停，进煤量调节。
以S7-200 PLC作为主控制器，设计电机和变频器的控制电路，绘制电气控制原理图，通过PLC对变频器的控制达到对皮带机运行速度的控制，从而实现进煤量的调节。
最后，在软件部分，设计系统流程图和编写系统的控制程序，以及对组态监控界面的设计实现对系统的监控。
在这输煤系统中，进煤量控制调节由触摸屏监控，不用在工业现场人工操作，减少工作量，提高输煤效率。
关键词：输煤系统；PLC；变频器；监控AbstractThe coal handling system is an important part of power plant, and the operating performance of coal handling system will affect the productivity of a power plant and the health of its workers. Since the early coal handling systems have the defects such as low automation level, a large amount of manual work and maintenance difficulties, which are incompatible with the needs of modern industry, increasing the automations level of coal handling system is inevitable.The previous control methods of the coal handling system are backward. This thesis used the S7-200 series of PLC as the core to design the coal handling control system which could realize start and stop of coal handling system, detection and regulation of coal feed and automatic switching of backup system. First, with the technological process of the coal handling system as a starting point, it analyzed the control system and designed a reasonable plan. Second, in the hardware part, it selected various devices and analyzed the amount to be controlled, such as weighing signal, speed signal, alarm signal, motor start-stop as well as coal testing and regulation. With S7-200 PLC as the master controller, it designed the control circuit of motor and transducer, drew the electrical control schematics, and realized control over the belt conveyor speed through control over inverter via PLC, so as to regulate the coal feed. Finally, in the software part, it designed the system flow chart, wrote the system control program, and designed the configuration monitoring interface to monitor the system.In the coal conveying system, coal feed control and regulation are monitored via the touch screen, which requires no manual operation in the industrial field, reduces workload, and improves the coal handling efficiency.Key words：Coal handling system；PLC；Inverter；Monitor目录第1章绪论 (1)1.1 输煤系统的背景 (1)1.2 输煤系统的现状 (1)1.3 课题研究的内容及意义 (2)第2章方案设计 (4)2.1 概述 (4)2.2 系统方案分析设计 (4)2.2.1 系统工艺流程 (4)2.2.2 系统分析设计 (5)2.2.3 进煤量控制算法 (7)2.3 系统组成总体结构 (9)第3章控制系统设计 (10)3.1 PLC简介及选型 (10)3.1.1 PLC的概念及发展 (10)3.1.2 工作原理 (10)3.1.3 基本结构 (11)3.1.4 PLC选型 (12)3.2 系统设备选型 (14)3.2.1 给煤机 (14)3.2.2 皮带机 (15)3.2.3 滚轴筛 (17)3.2.4 碎煤机 (18)3.2.5 犁煤器 (20)3.2.6 皮带秤 (21)3.2.7 锅炉 (22)3.2.8 温度传感器 (23)3.2.9 称重传感器 (24)3.2.10 速度传感器 (25)3.3 触摸屏通讯 (26)3.4 变频调速 (27)3.4.1 变频调速原理 (27)3.4.2 变频器选型 (30)3.4.3 变频器参数设置 (31)3.4.4 变频器外部电路设计 (31)3.5 各设备主电路设计 (32)3.5.1 皮带机主电路设计 (32)3.5.2 其它设备主电路设计 (33)3.6 I/O地址分配 (34)3.7 I/O扩展模块 (34)3.8 PLC外部电路的设计 (34)第4章软件设计 (35)4.1 系统流程图设计 (35)4.1.1 主流程图设计 (35)4.1.2 停车流程图设计 (36)4.2 系统程序设计 (37)4.2.1 PLC编程软件 (37)4.2.2 程序设计 (38)第5章系统组态 (39)5.1 MCGS组态软件 (39)5.2 组态 (41)第6章结论 (43)参考文献 (44)致谢 (46)附录I (47)附录II ........................................................................................ 错误!未定义书签。
输煤系统的PLC控制设计
毕业设计论文输煤系统的PLC控制设计第一章PLC简介1.1 PLC的基本知识可编程控制器(Programmable Controller)是计算机家族中的一员，是为工业控制应用而设计制造的。
早期的可编程控制器称作可编程逻辑控制器(Programmable Logic Controller)，简称PLC，它主要用来代替继电器实现逻辑控制。
随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。
但是为了避免与个人计算机(Personal Computer)的简称混淆，所以将可编程控制器简称PLC。
PLC实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同，基本构成为：电源、中央处理单元(CPU)、存储器、输入输出接口电路。
1.2 PLC的特点PLC的特点PLC的主要特点：高可靠性、丰富的I/O接口模块、采用模块化结构、编程简单易学PLC的编程大多采用类似于继电器控制线路的梯形图形式、安装简单，维修方便。
PLC的功能 1、逻辑控制 2、定时控制 3、计数控制 4、步进(顺序)控制 5、PID控制 6、数据控制：PLC具有数据处理能力 7、通信和联网。
其它：PLC还有许多特殊功能模块，适用于各种特殊控制的要求，如：定位控制模块，CRT模块。
1.3 PLC的应用S7-200系列在集散自动化系统中充分发挥其强大功能。
使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。
应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。
如：冲压机床、磨床、印刷机械、橡胶化工机械、中央空调、电梯控制、运动系统。
目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业。
第二章输煤系统的设计方案2.1输煤系统控制要求设计条件：设计一电厂输煤系统，设备包括给煤机、皮带机、振动筛、破碎机等。
基于PLC控制的火电厂输煤系统设计
摘要从1996年开始我国的发电量就稳居世界第二，而在我国煤炭资源丰富，热力发电厂大部分都是火力发电厂，火电厂中的输煤系统是其重要的组成部分.由于火电厂中运行的环境差和劳动强度大,我们想迫切地想用一种非人力工作来代替我们的人体手工劳动。
改变这种状况的时间是人类发明了可编程逻辑控制器(programmable logic controller，简称PLC），根据电厂的实际情况,在输煤系统自动化改造工程中一般采用可编程逻辑控制器实现对生产设备的自动检测与控制。
电厂输煤程控系统一般包括卸煤系统、储煤系统、上煤系统和配煤系统几个部分,具有组成设备多且位置分散、设备间联锁关系强、设备运行环境恶劣、安全性可靠性要求高等方面特点，一般采用以可编程控制器（PLC）为主要控制设备的监控系统来实现对整个工艺过程的控制。
本文在了解输煤流程和设备的基础上，通过输煤流程图和输煤皮带保护图统计出设备数目，进而统计所需I/O点的数目，进行PLC选型.介绍PLC在输煤控制系统中的应用，主要是通过输煤皮带控制、控制犁煤器抬起落下和叶轮给煤机控制来实现的,最后提出输煤系统的控制策略。
从而改善了火电厂的工作坏境,提高了火电厂的工作效率。
关键词输煤系统，PLC，火电厂AbstractSince 1996 our country’s power is ranks second in the world, and in my country is rich in coal resources， thermal power plants are mostly coal-fired power plants, coal conveying system in thermal power plants is an important part of it. Due to thermal power plants running in the environment and the intensity of labor is big, we want to desperately want to work with a kind of human to replace our human manual labor。
基于PLC的发电厂输煤系统设计
基于PLC的发电厂输煤系统设计摘要：本设计在分析皮带输送机集中控制系统功能基础上，以PLC为中心设计了单条皮带和单台给煤机的自动控制系统。
使用传感器采集皮带偏移量，PLC 针对不同的偏移情况做出对应的报警、停止运行等自动控制。
该系统由操作控制台和PLC组成，用于实时管理和显示操作信息。
PLC主要完成现场信号的采集和实时控制。
关键词：输煤系统；皮带跑偏；PLC控制1、引言发电厂输煤系统在实际应用中较为广泛，而作为输煤系统中重要组成部分，皮带运输机的和除铁机功能实现，对于输煤效率有直接影响。
本文以输煤系统中皮带运输机的皮带为研究对象，利用PLC实现皮带跑偏的监控控制。
通过PLC实现皮带跑偏的自动检测与报警，能够帮助相关人员第一时间识别报警到现场进行检修。
2、发电厂输煤系统主电路设计皮带监测功能主要是通过倾角传感器的倾斜角度输入给PLC，对照系统预设值，进行相应的指示灯报警、利用变频器控制电机运行状态。
3、启停与声光报警模块设计在本设计中，启停模块有启动、停止两种模式。
启动又分为两种操作方式，一是可以通过现场的启动按钮控制，二是可以在触摸屏上操作启动按键进行控制，来实现程序的启动。
停止按钮有系统正常停止与系统急停两种，急停按钮在实际生产线上每隔5米左右会安装一个，以便在发生紧急情况时及时按下从而停止系统运行。
触摸屏上设置的启动停止按键，通过控制PLC内部触点，进行系统的启动与停止。
同时急停开关应安装在带式输送机长度方向一定距离处，当工人巡检发现紧急情况时，按下急停开关即可实现急停。
声光报警模块具有视觉、听觉两方面的报警，一是视觉方面的：报警模块主要采用三色灯实现报警功能,同时还会用蜂鸣声进行报警。
4、跑偏检测与传送带控制模块设计跑偏检测利用传感器对输送线皮带进行偏移值测量，使用倾角传感器，可以实时将皮带偏移程度传送给PLC，在输送线的各段的左右两侧都会安装一对倾角传感器，实际输送线的长度可达几十米，需要每隔5米左右安装一对传感器，方便更加精准的检测到皮带偏移情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于PLC的电厂输煤自动化控制系统设
计
摘要：在火力发电厂中，由于煤炭运输系统较为重要，并且在实际的工作环
境中，环境较为恶劣，同时发电厂面积较大，煤炭总体数量庞大，人为控制难度
较大，因此采用可编程控制技术对其自动化控制系统进行设计，保证其顺利的工作。
基于此，下文将对基于PLC的电厂输煤自动化控制系统设计展开详细的分析。
关键词：PLC；电厂输煤；自动化控制系统；设计
1 PLC自动控制技术概述
可编程控制技术是一种专业的数字操作系统，主要用于工业。
由于其程序编
辑模式更加灵活，通过设定逻辑操作、逻辑处理、顺序、时间和数量控制模式可
以控制设备的运行状态，从而确保工作过程的稳定运行。
随着工业技术的发展，
可编程控制技术也根据不同的工业需求逐步开发和扩展，开发出更多的工业模块。
火电厂自动化控制水平较低，且具有一定的实际安装难度和推广难度，因此采用
可编程控制技术对我国火电厂的发展具有一定的促进作用。
在可编程控制系统中，CPU单元是整个系统的核心，起着重要的作用。
通过外围接口和编程获取的输入
数据，通过数据处理技术进行集成，进行分析计算。
同时，CPU单元对PLC内部
的电源和电路系统进行诊断，并对输入程序指令进行校准。
通过扩展接口，经过
处理的信息数据和处理器系统的工作状态通过输出单元输出，经过处理的信息通
过与存储器单元的交互传输。
在内存中，通过用户输入命令指令，每个程序读取
和执行命令操作。
根据执行命令后的操作结果，输出得到的数据结果，并通过数
据交换接口进行数据输出和交换。
2 PLC具有的优势
2.1 稳定性强
PLC控制技术是源于上世纪后半期的一种运用于工业控制上的新型设备，它
能够同时实现自动控制与通信技术双重作业，所以，从设备的应用性能上来说，
其本身具有比较好的稳定性。
如果将这种控制技术与传统的运输控制技术相比较，它在一定程度和一定范围内是具有较大的优势的，例如，它能使火电厂运输系统
的运输效率得到大幅度的提升，并能够有效地降低安全事故发生的几率。
从这个
方面考虑的话，增强运输系统的稳定性能够使单位面积产能内火电厂的能量耗损
降到最低值，这对于火电厂节能减排，提高运营效率是很有利的。
因此，笔者认为，PLC控制技术的稳定性作用是举足轻重的。
2.2 耗能少，维修方便
若以PLC举例的话，新近产出的一些产品在科学技术的强力推动下，以一种
朝着体积小，重量轻，能耗低的趋势发展。
它仅仅相当于几个继电器的大小，因
此可将开关柜的体积缩小了很大的一部分，而且其功耗瓦数低。
由于它的体积小
的一些特性，因此，它比较易于装入机械的内部，是实现机体一体化的理想控制
设备。
传统的运输设备同时工作的设备多，体积庞大，在程序的运行中如果出现
问题的话，维修起来会相对困难，耗时也会较长，将极大地影响火电厂的日常运作，影响火电厂的整体效益。
这对火电厂的可持续发展是极不利的，更重要的是，由于火电厂的生产效益受到运输设备的阻碍，将会极大的影响其作为民生项目的
功效，影响电力供给，因此，PLC技术耗能小，维修方便是具有极大的意义的。
3 基于PLC的电厂输煤自动化控制系统设计
3.1 输煤控制系统硬件设计
根据输煤系统的控制要求结合现场的实际情况和检测控制的I/O点数，煤场
环境较为恶劣，湿度、粉尘颗粒物较多，输煤控制系统的安全可靠至关重要，出
于上述条件的考虑，为确保输煤控制系统的安全、稳定、可靠，控制系统选用施
耐德公司的140系列CPU67160型号的PLC，专用于冗余热备的功能管理。
为保障
控制系统的安全、可靠、稳定性，PLC的CPU采用热备冗余设计，配置两套相同
的PLC主机，当主CPU出现故障时，会自动切换到备用CPU上，此时备用的就成
为了主CPU，此模块上提供了100Mb/S的光纤接口，主备CPU之间通过光纤连接，
完成数据的互相备份，并通过LCD显示屏诊断热备功能。
与CPU模块在同一背板
上的还有CPS（电源）模块，CRP（远程I/O通信）模块，RIO头用于在CPU与安
装在单独背板上的RIO子站模块之间进行双向通信。
远程I/O架构，采用基于
S908RIO通信协议的远程网络技术，这种通信速率不随站点数和通信距离的增加
而衰减；还有两个NOE（网络通信）模块，用于与上位机之间的通信连接。
设计
时在每个机柜内留有15%的备用余量，防备以后增加测量控制点之用，PLC控制
器的处理能力也要留有一定的余量。
3.2 输煤控制系统软件设计
软件的设计也是非常重要的，主要是根据相应的标准将工艺的程序图转换为
梯形图，过程的编写则是其具体实现形式。
在应用阶段，好的设计方案是非常关
键的。
（1）程序的设计理念。
基本的程序，不但可以利用独立的程序对简单的
生产过程进行控制与管理，还能组合成模块化的单元程序，基本程序机构有很多种，需根据生产需要进行合理的选择。
模块化的程序，则是对一个总体的控制目
标程序进行划分，进而得到多个小的程序模块，接着再逐一进行编写、调试，最
后将其组成一个完整的程序。
在当前的自动化系统中，多数采用的是这种设计理念，因为各个生产模块都有其独立性，互相之间又有着一定的联系，可进行修改，适用于比较复杂的生产过程。
（2）程序的设计要点。
I/O点数分配，应基于从前
至后的基本原则，将相关信号数据进行汇总、分析，以便于后续的维护。
当然，
不能重复应用一个编号。
此外，系统中大量用到的内部继电器等，也要进行集中
分配。
3.3 煤炭运输控制系统监控设计
煤炭运输控制系统的监控设计完成了上位机的监控配置画面，服务器和上位
机的配置画面采用iFlX5.1配置设计，完成现场数据采集显示、操作控制和工艺
流程实时监控。
用于上位机和服务器的增强故障转移（冗余切换）。
定义两个SCADA节点作为逻辑节点使用，其中一个SCADA节点在软件运行时处于活动状态，另一个SCADA节点处于备用状态。
活动节点不断地将基于内存的进程数据库（PDB）复制到备用节点，以便在两个数据库之间同步数据。
这两台服务器非常
接近，使用交叉电缆。
利用这些技术构建更直观的画面，为操作人员提供方便，
确保数据的完整性。
根据现场煤炭运输系统的流程和实际情况，l/O驱动程序、数据库、任务、文件路径等，在iFlX中建立l/O地址对应的数据库，完成监控画面的配置。
监控画面包括登录画面、输煤主画面、上卸煤画面、配煤画面、数据查询、历史趋势图、报表生成、报警等画面。
显示数据是动态的数据，便于更直观容易查看历史趋势，建立一个公共二级历史趋势图和标签替换脚本，当点击数据时，会弹出数据历史曲线的二次屏幕图，方便操作人员直接查询历史趋势，为设备的诊断提供可靠的数据。
4 结束语
综上所述，本文通过分析我国火力发电厂煤炭运输系统的基本情况，结合可编程控制技术对电厂输煤自动控制系统进行设计。
通过对各个系统部件的组成功能进行分析，并且结合可靠性分析计算，保证输煤自动化控制系统可靠运行。
同时，通过多组数据点进行对比分析，可以看出，基于可编程控制系统所设计的输煤自动化控制系统运行较为精确，具有一定的应用价值。
参考文献：
[1]马冬宝,曲鸣飞.基于PLC的电厂输煤自动化控制系统设计[J].煤炭技术,2018,37(07):237-239.
[2]张剑斌.浅谈燃煤电厂输煤控制系统的设计与优化[J].江西煤炭科
技,2018(01):62-64.
[3]张英亮,隋涛.基于PLC的电厂输煤控制系统的设计应用[J].工业控制计算机,2017,30(01):6-7.。
