PID参数设置
PID参数如何设定调节讲解
PID参数如何设定调节讲解PID（Proportional Integral Derivative）是一种常用的控制算法，广泛应用于自动化系统和过程控制中。
PID控制器根据被控对象的误差信号进行调整，通过调节比例、积分和微分这三个参数，可以有效地控制系统的稳定性和响应速度。
下面将详细讲解如何设置PID参数进行调节。
1. 比例参数（Proportional Gain，P）：比例参数决定了输出调节量与误差信号之间的关系。
增大比例参数的值可以加快系统的响应速度，但过大的值会导致系统不稳定和超调。
通常的经验法则是，开始时可以设置一个较小的比例增益，然后逐渐增大直到系统开始出现振荡或超调为止。
根据实际情况，逐步调整比例参数，使系统具有准确的控制。
2. 积分参数（Integral Gain，I）：积分参数用于处理系统的静态误差。
当系统的零偏较大或变化较慢时，可以适度增大积分参数，以减小系统的稳态误差。
但过大的积分参数会导致系统不稳定。
可以采用试验法来确定合适的积分参数：首先将比例和微分参数设置为零，然后逐渐增大积分参数直到系统开始超调。
然后逐渐减小积分参数直到系统达到最佳控制性能。
3. 微分参数（Derivative Gain，D）：微分参数用于补偿系统的动态误差，主要用于抑制系统响应过程中出现的振荡。
过大或过小的微分参数都会导致系统不稳定。
微分参数的选择需要结合系统响应的快慢来进行调整。
通常情况下，较慢的系统需要较大的微分参数，而较快的系统需要较小的微分参数。
可以通过试验法或经验法来调整微分参数，以便使系统的响应与期望的响应曲线相适应。
4.调节顺序和迭代调节：在调节PID参数时，一般的建议是先从比例参数开始调节，然后再逐步加入积分和微分参数。
调节过程中应根据系统的实际情况进行迭代调节，通过反馈信息和实时数据不断调整参数，使系统的控制性能达到最佳状态。
在迭代调节过程中，可以采用逐步调整法，或者借助自动调节器进行优化。
PID参数设定
试凑过程可先调比例带P，再加积分时间I，最后加微分时间D，调试时，首先将PID 参数置于影响最小的位置，即P最大、I最大，D最小，按纯比例系统整定比例度，使其得到比较理想的调节过程曲线，然后，比例带缩小0 7倍左右，将积分时间从大到小改变，使其得到较好的调节过程曲线。
最后，在这个积分时间下重新改变比例带，再看调节过程曲线有无改善，如有所改善，可将原整定的比例带适当减小，或再减小积分时间，这样经过多次反复调整，就可得到合适的比例带值和积分时间。
如果在外界干扰作用下，系统稳定性不够好，可以把比例带适当调大，并且适当增加积分时间，使系统有足够的稳定性，在调试过程中可以发现，如果比例带过小，积分时间过短和微分时间过长，都会产生周期性的振荡。
但可以从以下几点分析引起振荡的因素，从而解决振荡问题。
(1)积分时间引起的振荡周期较长；(2)比例带过小引起的振荡周期较短；(3)微分时间过长引起的振荡周期最短；另外也可根据加温曲线的特点，确定参数的变化。
如果温度变化曲线是非周期性的，而且能慢慢回复到设定值，则说明积分时间过长。
如果温度变化曲线不规则，且偏离设定值较大，不能回复，则说明比例带过大本篇文章来源于百科全书转载请以链接形式注明出处网址：/jixie/jc/200904/119179.html确定控制器参数数字PID控制器控制参数的选择，可按连续-时间PID参数整定方法进行。
PID控制器的参数整定，可以不依赖于受控对象的数学模型。
工程上，PID控制器的参数常常是通过实验来确定，通过试凑，或者通过实验经验公式来确定。
常用的方法，采样周期选择，实验凑试法实验凑试法是通过闭环运行或模拟，观察系统的响应曲线，然后根据各参数对系统的影响，反复凑试参数，直至出现满意的响应，从而确定PID控制参数。
整定步骤实验凑试法的整定步骤为"先比例，再积分，最后微分"。
（1）整定比例控制将比例控制作用由小变到大，观察各次响应，直至得到反应快、超调小的响应曲线。
PID调节参数及方法
PID调节参数及方法PID控制是一种常用的自动控制方法，它可以根据系统的实时反馈信息，即误差信号，来调整控制器的输出信号，从而实现系统的稳定性和性能优化。
PID调节参数是PID控制器中的比例系数、积分系数和微分系数。
调节这些参数可以达到所需的动态性能和稳态精度。
下面将介绍PID调节参数及常用的调节方法。
1.比例系数（Kp）：比例系数用来调节控制器输出信号与误差信号的线性关系。
增大比例系数可以加快系统的响应速度，但可能会引起系统的超调和不稳定。
减小比例系数可以提高稳定性，但可能会导致系统的响应速度变慢。
调节比例系数的方法一般有经验法和试探法。
经验法：根据经验将比例系数初值设为1，然后逐渐增大或减小，观察系统的响应情况。
当增大比例系数时，如果系统的超调量明显增加，则应适当减小比例系数；相反，如果系统的超调量过小，则应适当增大比例系数。
反复调节，直到得到满意的响应。
试探法：根据系统的特性进行试探调节。
根据系统的频率响应曲线或步跃响应曲线，选择适当的比例系数初值，然后逐渐增大或减小，观察系统的响应。
如果系统的过冲量大，则应适当减小比例系数；如果系统的响应速度慢，则应适当增大比例系数。
反复试探调节，直到得到满意的响应。
2.积分系数（Ki）：积分系数用来补偿系统的静差，增加系统的稳态精度。
增大积分系数可以减小系统的稳态误差，但可能会引起系统的震荡和不稳定。
减小积分系数可以提高稳定性，但可能会导致系统的静差增大。
调节积分系数的方法一般有试探法和校正法。
试探法：将积分系数初值设为0，然后逐渐增大，观察系统的响应。
如果系统的震荡明显增强，则应适当减小积分系数；相反，如果系统的响应速度慢，则应适当增大积分系数。
反复试探调节，直到得到满意的响应。
校正法：根据系统的静态特性进行校正调节。
首先将比例系数设为一个适当的值，然后减小积分系数，直到系统的静差满足要求。
这种方法通常用于对稳态精度要求较高的系统。
3.微分系数（Kd）：微分系数用来补偿系统的过冲和速度变化，增加系统的相对稳定性。
pid参数设置方法
pid参数设置方法PID参数设置是控制系统中的一项重要工作，它决定了系统对外界干扰和参考信号的响应速度和稳定性。
PID（比例-积分-微分）控制是一种基本的控制方法，通过调节比例、积分和微分三个参数，可以优化控制系统的性能。
本文将介绍三种常用的PID参数设置方法：经验法、试探法和自整定法。
一、经验法：经验法是一种基于经验和实际运行经验的参数设置方法。
它通常适用于对系统了解较多和试验数据比较丰富的情况下。
经验法的优点是简单易懂，但需要有一定的经验基础。
具体步骤如下：1.比例参数的设置：将比例参数设为一个较小的值，然后通过试验观察系统的响应情况。
如果系统的响应过冲很大，说明比例参数太大；如果响应过于迟缓，则说明比例参数太小。
根据这些观察结果，逐步调整比例参数的大小，直到系统的响应达到理想状态。
2.积分参数的设置：将积分参数设为一个较小的值，通过试验观察系统的响应情况。
如果系统存在静差，说明积分参数太小；如果系统过冲或振荡，说明积分参数太大。
根据这些观察结果，逐步调整积分参数的大小，直到系统的响应达到理想状态。
3.微分参数的设置：将微分参数设为0，通过试验观察系统的响应情况。
如果系统过冲或振荡，说明需要增加微分参数；如果系统响应过缓或不稳定，说明需要减小微分参数。
根据这些观察结果，逐步调整微分参数的大小，直到系统的响应达到理想状态。
二、试探法：试探法是一种通过试验获取系统频率响应曲线，然后根据曲线特点设置PID参数的方法。
具体步骤如下：1.首先进行一系列的试验，改变输入信号（如阶跃信号、正弦信号等）的幅值和频率，记录系统的输出响应。
2.根据试验数据，绘制系统的频率响应曲线。
根据曲线特点，选择合适的PID参数。
-比例参数：根据曲线的峰值响应，选择一个合适的比例参数。
如果曲线的峰值响应较小，比例参数可以增大；如果曲线的峰值响应较大，比例参数可以减小。
-积分参数：根据曲线的静态误差，选择一个合适的积分参数。
如果曲线存在静差，积分参数可以增大；如果曲线没有静差，积分参数可以减小。

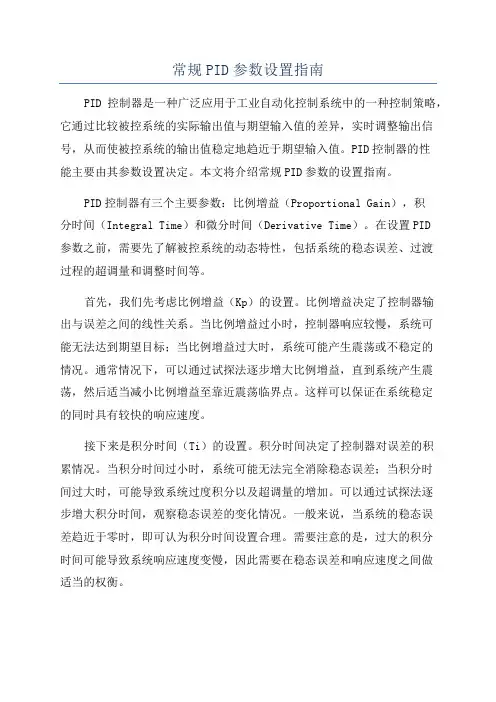

常规PID参数设置指南
常规PID参数设置指南PID控制器是一种广泛应用于工业自动化控制系统中的一种控制策略，它通过比较被控系统的实际输出值与期望输入值的差异，实时调整输出信号，从而使被控系统的输出值稳定地趋近于期望输入值。
PID控制器的性能主要由其参数设置决定。
本文将介绍常规PID参数的设置指南。
PID控制器有三个主要参数：比例增益（Proportional Gain），积分时间（Integral Time）和微分时间（Derivative Time）。
在设置PID参数之前，需要先了解被控系统的动态特性，包括系统的稳态误差、过渡过程的超调量和调整时间等。
首先，我们先考虑比例增益（Kp）的设置。
比例增益决定了控制器输出与误差之间的线性关系。
当比例增益过小时，控制器响应较慢，系统可能无法达到期望目标；当比例增益过大时，系统可能产生震荡或不稳定的情况。
通常情况下，可以通过试探法逐步增大比例增益，直到系统产生震荡，然后适当减小比例增益至靠近震荡临界点。
这样可以保证在系统稳定的同时具有较快的响应速度。
接下来是积分时间（Ti）的设置。
积分时间决定了控制器对误差的积累情况。
当积分时间过小时，系统可能无法完全消除稳态误差；当积分时间过大时，可能导致系统过度积分以及超调量的增加。
可以通过试探法逐步增大积分时间，观察稳态误差的变化情况。
一般来说，当系统的稳态误差趋近于零时，即可认为积分时间设置合理。
需要注意的是，过大的积分时间可能导致系统响应速度变慢，因此需要在稳态误差和响应速度之间做适当的权衡。
最后是微分时间（Td）的设置。
微分时间决定了控制器对误差变化率的响应速度。
当微分时间过小时，可能导致系统对噪声敏感以及系统过度震荡；当微分时间过大时，可能导致系统的快速响应能力降低。
可以通过试探法逐步增大微分时间，观察系统的相应性能。
一般来说，当系统的超调量减小并且响应速度不明显下降时，可认为微分时间设置合理。
除了上述的常规调参方法外，还可以采用自适应PID控制算法，根据被控系统的实时动态特性自动调整PID参数。
PID参数的调整方法
PID参数的调整方法PID控制器是一种广泛应用于工业自动化控制系统中的一种控制算法，通过对控制系统的反馈信号进行分析和调整，来实现对控制系统的稳定控制。
PID参数调整的目的是通过修改PID控制器的三个参数（比例增益P、积分时间Ti、微分时间Td），来达到最优的控制效果。
下面将介绍几种常见的PID参数调整方法。
1.经验法：经验法是一种直接根据经验经验的方法来调整PID参数的调整方法，是初学者常用的方法。
经验法的基本原理是通过系统的试验，根据实际的经验经验来进行参数的调整。
其流程主要包括以下几个步骤：1）选择一个适当的比例增益P，使系统能够快速而准确地响应，但不引起系统的振荡。
2）逐渐增加积分时间Ti，使系统的稳态误差趋于零。
3）逐渐增加微分时间Td，使系统的响应更加平稳。
2. Ziegler-Nichols 调参法：Ziegler-Nichols 调参法是一种基于试验的经验方法，适用于较简单的系统。
其主要思想是通过改变比例增益P、积分时间Ti、微分时间Td的值，找到系统的临界增益和周期，然后根据经验公式计算参数。
具体步骤如下：1）以较小的增量逐步增加比例增益P，使系统产生小幅振荡。
2）记录振荡周期Tosc和振幅Aosc。
3）根据经验公式计算PID参数：P = 0.6KoscTi = 0.5ToscTd = 0.125Tosc3. Chien-Hrones-Reswick 调参法：Chien-Hrones-Reswick 调参法是一种经验法，适用于非线性和阻滞比较大的系统。
该方法主要通过分析系统的特性来进行参数调整。
具体步骤如下：1）选择一个适当的比例增益P，使系统快速而准确地响应。
2）根据系统的阶跃响应曲线，确定时间常数τp（过程时间常数），并计算增益裕度Kr（Kr=τp/T p）。
3）根据Kr的值，选择合适的积分时间Ti和微分时间Td。
4.自整定法：自整定法是一种根据系统的特性自动调整PID参数的方法，适用于不断变化的复杂系统。
PID参数如何设定调节
PID参数如何设定调节PID（比例-积分-微分）控制器是一种常用的自动控制器，可以根据系统的反馈信号对控制对象进行调节。
PID参数是控制器的核心参数，其调节的准确性和合理性直接影响到控制系统的性能。
一般来说，PID参数的调节可以通过以下几个步骤进行：1.确定控制对象的准确数学模型。
首先，需要通过实际测试或系统分析得到控制对象的传递函数或状态空间模型。
这是确定PID参数调节的基础。
2. 根据控制器的需求和性能指标进行参数初步设定。
在确定控制对象的数学模型后，根据控制器的要求和性能指标，可以初步设定PID参数的取值范围。
通常，可以使用经验公式或者根据控制对象的动态特性进行设定。
比如，可以使用经验法则Ziegler-Nichols法则，它提供了一种经验性的套路，可以根据控制对象的阶数（惯性系数T和时延系数L）设定PID参数的经验公式。
3.利用实验或仿真进行参数调试。
在初步设定PID参数后，需要进行实验或者仿真以观察系统的响应。
可以通过改变PID参数的取值来观察系统的响应，进而评估系统的性能。
在实验或仿真中，可以通过以下几种方法来调节PID参数：-比例项（P项）：增大P项的取值可以增强系统的灵敏度，但可能引起系统的震荡或过冲。
减小P项的取值可以减小系统的震荡，但可能导致系统的超调减小。
-积分项（I项）：增大I项的取值可以增强系统的静差消除能力，但可能导致系统的震荡或者系统响应时间延长。
减小I项的取值可以减小系统的震荡，但可能导致系统的静差增大。
-微分项（D项）：增大D项的取值可以使系统的响应速度更快，但可能导致系统的超调增大或震荡。
减小D项的取值可以减小系统的超调，但可能导致系统的响应速度减慢。
4. 进行反复调试和优化。
在进行实验或仿真后，需要根据观察结果对PID参数进行修正和优化。
如果系统的响应不理想，可以根据经验或者优化算法进行调整。
最常用的算法有Ziegler-Nichols算法、曲线拟合法或者用专业控制软件进行自动优化。
PID参数设置及调节方法
PID参数设置及调节方法1.什么是PID控制器？PID控制器是一种常用的闭环控制器，用于自动调节系统输出以使系统响应达到期望值。
PID控制器由三个部分组成：比例（Proportional），积分（Integral）和微分（Derivative）。
比例部分根据当前误差调整输出，积分部分根据过去误差的累积调整输出，微分部分根据误差的变化率调整输出。
2.PID参数PID控制器的性能取决于三个参数：比例增益（Kp）、积分时间（Ti）和微分时间（Td）。
PID参数越合理，系统响应越快、稳定。
3.PID参数设置方法设置PID参数的一般方法包括试验法、Ziegler-Nichols法和频率响应法等。
(1)试验法：通过对系统进行试验，手动调节PID参数，观察系统响应并调整参数至效果最佳。
试验法简单有效，但需要经验和时间。
(2) Ziegler-Nichols法：通过观察系统的临界响应，确定合适的PID参数。
Ziegler-Nichols法中共有三种方法：经验法、连续模型法和离散模型法。
这些方法根据系统的临界增益(Ku)和临界周期(Tu)计算PID参数。
经验法适用于简单的系统，连续模型法适用于具有较强非线性的系统，离散模型法适用于数字控制系统。
(3)频率响应法：通过对系统进行频率响应测试，根据系统的频率特性确定PID参数。
频率响应法需要用到系统的传递函数，适用于线性、时不变的系统。
4.PID参数调节方法当得到了初步的PID参数后，还需要进行参数调节才能达到期望的控制效果。
(1)手动调参法：根据系统的响应特性，手工调整PID参数。
首先将积分和微分增益设置为零，仅调整比例增益。
根据系统的超调量和调整时间，逐渐增加积分和微分增益，直到系统响应满足要求为止。
(2)自动调参法：利用自适应算法或优化算法自动调整PID参数。
自适应算法根据系统响应实时调整PID参数，如基于模型参考自适应控制（MRAC）算法。
优化算法通过目标函数最小化或优化算法最佳PID参数。
