化学镀镍磷合金加工
化学镀镍磷合金工艺的研究文献综述(二)
引言概述：
化学镀镍磷合金工艺是一种常用的金属表面处理方法，具有较高的耐腐蚀性和耐磨性。
本文旨在综述相关的研究文献，深入探讨化学镀镍磷合金工艺的研究进展、工艺参数优化、合金特性及其应用领域。
正文内容：
1.工艺研究进展
1.1传统化学镀镍磷合金工艺
1.2改进型化学镀镍磷合金工艺
2.工艺参数优化
2.1镀液成分优化
2.2温度和镀液pH值优化
2.3电流密度和镀液搅拌速度优化
2.4镀液中添加剂优化
3.合金特性研究
3.1镀层结构和成分分析
3.2镀层显微硬度和耐磨性研究
3.3镀层的结晶性质和晶体生长机制
4.应用领域
4.1电子电镀应用
4.2汽车工业应用
4.3航空航天应用
4.4冶金工业应用
4.5其他领域应用
5.工艺优缺点及未来发展趋势
5.1工艺优点
5.2工艺缺点
5.3未来发展趋势
总结：
综合上述研究文献，化学镀镍磷合金工艺在金属表面处理中具有广泛的应用前景。
不论是传统工艺还是改进工艺，都可以通过优化工艺参数来提高镀层的性能。
相关的合金特性研究有助于深入了解镀层的显微硬度、耐磨性等性能指标。
不同领域都可以找到该工艺的应用，例如电子电镀、汽车工业和航空航天等。
该工艺也存在一些缺点，如镀层中可能含有杂质等。
未来的发展趋势应该在提高工艺的经济性、环境友好性和镀层性能方面进行进一步的研究与改进。
化学镀镍磷合金技术
化学镀镍磷合金技术高性能的镍磷合金化学镀工艺是近年来迅速发展起来的一种新型表面保护和表面强化技术手段，具有广泛的应用前景。
目前化学镀镍磷合金已广泛地应用在石油化工、石油炼制、电子能源、汽车、化工等行业。
石油炼制和石油化工是其最大的市场，并且随着人们对这一化镀特性的认识，它的应用也越来越广泛，主要用在石油炼制、石油化工的冷换设备上，并且成功地为许多厂家进行了施镀。
经用户实际应用，能提高设备的耐磨、耐蚀性能，延长其寿命3倍以上，性能优于目前使用的有机涂料，而且适用于碳钢、铸铁、有色金属等不同基材。
1、化学镀镍磷合金的原理其主要反应为应用次亚磷酸钠还原镍离子为金属镍，即在水溶液中镍离子和次亚磷酸阴离子碰撞时，由于镍触媒作用析出原子态氢，而原子态氢又被催化金属吸附并使之活化，把水溶液中的镍离子还原为金属镍形成镀层，另外次亚磷酸阴离子由于在催化表面析出原子态氢的作用，被还原成活性磷，与镍结合形成Ni-P合金镀层。
2、镀层的特性及技术指标（1）镀层均匀性好非晶态Ni-P合金镀层是通过化学沉积的方法获得，凡是镀液能浸到的部位，任何形态复杂的零件，都得到均匀的镀层。
不需外加电流，是非晶态均一单相组织，不存在晶界位错，也无化学成份偏析，且避免了电镀形成的边角效应等缺陷。
另外，还具有较高的光洁度。
（2）镀层附着力好镀层在钢体上产生压应力（4MPa)而镀层与钢的热膨胀系数相当，所以具有优良的附着力，一般为300-400MPa。
（3）镀层硬度高，抗磨性能优良镀层具有高硬度，低韧性和较低热导率、电导率，它的抗拉强度超过700MPa，与很多合金钢相似，镀层硬度和延伸率都超过了电镀铬，弯曲无裂纹，但不适合反复弯折和拉抻等剧烈变形的部件，经热处理硬度可达HV1100，但在320℃时开始发生晶型转变，耐磨性能增强，耐蚀性能减弱。
（4）优良的抗腐蚀性能由于镀层属非晶态不存在晶界、位错等晶体缺陷，是单一均匀组织，不易形成电偶腐蚀，决定其有较高的耐蚀性，镍—磷镀层均匀性好，拉应力小，致密性好，为防腐蚀提供了理想的阻挡层。
铜、铜合金化学镀镍磷合金工艺
采用 T - 5 2 N 5 — 能谱仪 , 镀层进行能谱分析 , 对 确定
镀层 的主要成分如表 3 所示 .
表 3 镀 层 成 分
镍 的金属 .所 以铜 和铜合金基 体上镀镍磷合金 的应用
较少 .有应 用者是将 工件与 活性 金属接触进行 电化学
诱发或用强还 原剂 如二 甲基 氨基 甲硼烷处 理表面 .这
2 实验方法与结 果 2J 化 学镀镍磷合金 工艺 .
镍磷 合金 镀层 的耐蚀 性 与镀 层形貌 和 结构有 关 . 如图 1 ,图 2分别 为 化 学镀 镍 磷合 金 形 貌 图 和衍 射
图.
以普通的黄铜做基体材料 , 试样尺寸 6x 2 1 m. 0 2 x.m 0
( ) 1 工艺流程
( 本 工 艺化学镀 溶 液稳定 性好 , 生产 实践 检 2) 经
验 , 液只需 及 时分析 调整 , 浴 补充所 耗成分 , 液可 连 溶 续使用 1 周期 以上 . 2
() , 3 铜 铜合 金活化液在铜 , 铜合金化学 镀镍磷合 金前 处理工艺 中是必不 可少的 ,促进 了基 体金属 与镀
本 试验 还 采 用失 重 法 ,分别 以 6 a I1 H I %N C ,N C ,
1 HS 41 N O N ~ ,N a H为腐 蚀介质 , 0 在室温下 , 时间为 18h 6 .
试 验结果 见表 4 .
3 结 论
() 1 镀层厚度 和硬度 镀 层厚度和硬 度 由黑龙 江省机械科学研究 院采用 H I0 X O 型显微硬度计测得 . 厚度为 4. l 硬度为 6 3 4 0x 5 m, 2.
的跳 动检测 尤为重要 .
本文介绍一种 根据气 门工作 原理设计 制造 的气 门
化学镀镍磷合金工艺研究

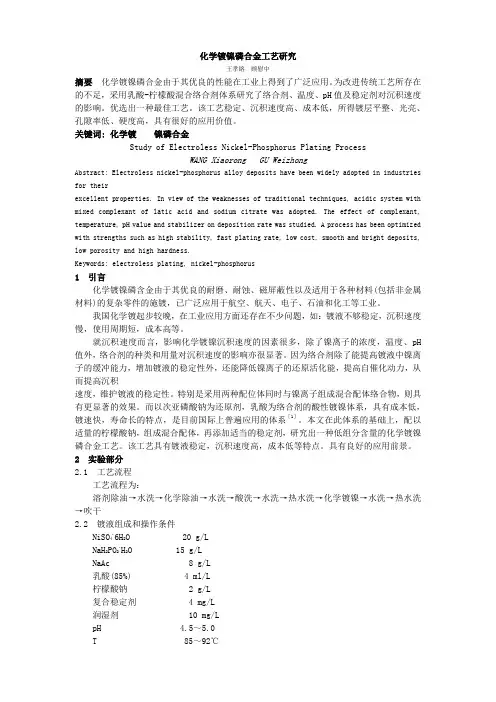

化学镀镍磷合金工艺研究王孝镕顾慰中摘要化学镀镍磷合金由于其优良的性能在工业上得到了广泛应用。
为改进传统工艺所存在的不足，采用乳酸-柠檬酸混合络合剂体系研究了络合剂、温度、pH值及稳定剂对沉积速度的影响。
优选出一种最佳工艺。
该工艺稳定、沉积速度高、成本低，所得镀层平整、光亮、孔隙率低、硬度高，具有很好的应用价值。
关键词: 化学镀镍磷合金Study of Electroless Nickel-Phosphorus Plating ProcessWANG Xiaorong GU WeizhongAbstract: Electroless nickel-phosphorus alloy deposits have been widely adopted in industries for theirexcellent properties. In view of the weaknesses of traditional techniques, acidic system with mixed complexant of latic acid and sodium citrate was adopted. The effect of complexant, temperature, pH value and stabilizer on deposition rate was studied. A process has been optimized with strengths such as high stability, fast plating rate, low cost, smooth and bright deposits, low porosity and high hardness.Keywords: electroless plating, nickel-phosphorus1 引言化学镀镍磷含金由于其优良的耐磨、耐蚀、磁屏蔽性以及适用于各种材料(包括非金属材料)的复杂零件的施镀，已广泛应用于航空、航天、电子、石油和化工等工业。
化学镀镍磷合金过程中磷的析出及其对镀层性能的影响
化学镀镍磷合金过程中磷的析出及其对镀层性能的影响一、本文概述本文旨在深入探讨化学镀镍磷合金过程中磷的析出行为及其对镀层性能的影响。
化学镀镍磷合金作为一种重要的表面处理技术，广泛应用于电子、航空、汽车等领域，以提高材料的耐腐蚀性、耐磨性和电磁性能。
其中，磷的析出是影响镀层性能的关键因素之一。
因此，对磷析出行为的研究具有重要的理论和实践意义。
本文首先简要介绍了化学镀镍磷合金的基本原理和工艺过程，重点阐述了磷在镀层中的析出机制，包括磷的来源、析出条件以及析出动力学等方面。
随后，通过对比分析不同磷含量镀层的性能差异，探讨了磷析出对镀层耐腐蚀性、硬度、电导率等性能的影响规律。
在此基础上，本文还进一步分析了磷析出行为的影响因素，如镀液成分、温度、pH值等，以及这些因素如何调控磷的析出过程。
本文总结了磷析出行为对化学镀镍磷合金镀层性能的影响，并提出了优化镀层性能的策略和建议。
通过本文的研究，不仅有助于深入理解化学镀镍磷合金过程中的磷析出行为，还为实际生产中的工艺优化和性能提升提供了有益的理论指导和实践依据。
二、化学镀镍磷合金过程中磷的析出在化学镀镍磷合金的过程中，磷的析出是一个关键且复杂的化学反应过程。
这一过程中，磷元素从镀液中以一定的方式被还原并沉积到镍基体上，与镍元素共同形成镍磷合金镀层。
我们需要了解化学镀镍磷合金的基本原理。
在适当的条件下，镀液中的镍离子和磷离子通过还原剂的作用被还原成金属镍和磷，并在基体表面形成一层均匀的合金镀层。
这一过程涉及到多个化学反应步骤，包括还原剂的选择、反应条件的控制以及磷析出机制的研究。
在磷的析出过程中，反应动力学和热力学因素起着重要作用。
反应动力学影响磷的析出速率和分布，而热力学则决定了磷在镀层中的存在形式和稳定性。
镀液中的磷浓度、pH值、温度以及搅拌速度等因素也会对磷的析出产生显著影响。
磷的析出机制主要包括两种：一种是磷原子直接替代镍原子进入镍的晶格中，形成固溶体；另一种是磷原子聚集成磷颗粒，分布在镍基体上。

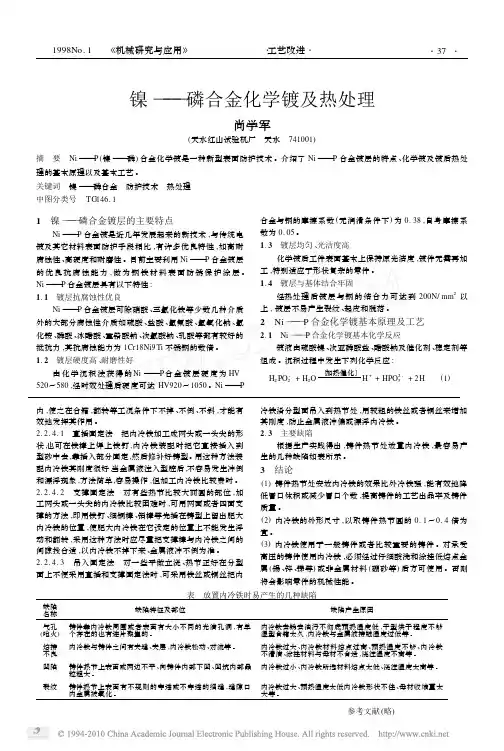

镍_磷合金化学镀及热处理[1]
![镍_磷合金化学镀及热处理[1]](https://img.taocdn.com/s3/m/744f98da7f1922791688e85d.png)
内金属被氧化 。
大等 。
参考文献 (略)
· 3 8 · ·设备与装置· 《机械研究与应用》 1998No. 1
旋转旋流离心机的基本原理及结构
范 强 孟坤六 潘亚嘉
甘大才 阎国珍
(西南石油学院 南充 637001)
(华北油田勘探二公司 任丘 062552)
〔加热 、催化〕
Ni2 + + 2 H
Ni + 2 H +
(2)
〔加热 、催化〕
H2 PO2- + H
P + H2O + OH -
(3)
H + H H2 ↑ (析氢反应)
(4)
次亚磷酸盐在催化剂作用下生成活性氢原子 ,活性氢原
子将镍离子还原成金属镍 ,同时活性氢原子还与次亚磷酸根
反应 ,还 原 出 单 质 磷 。镍 、磷 在 工 件 表 面 沉 积 下 来 , 形 成
上 , 镀层不易产生裂纹 、起皮和脱落 。
2 Ni ———P 合金化学镀基本原理及工艺
2. 1 Ni ———P 合金化学镀基本化学反应
镀液由硫酸镍 、次亚磷酸盐 、醋酸钠及催化剂 、稳定剂等
组成 。沉积过程中发生下列化学反应 :
〔加热催化〕
H2 PO2- + H2O
H + + HPO23 - + 2 H (1)
表 放置内冷铁时易产生的几种缺陷
缺陷 名称
缺陷特征及部位
缺陷产生原因
气孔 (呛火) 熔接 不良 凹陷
铸件靠内冷铁周围或者表面有大小不同的光洁孔洞 ,有单 个存在的也有连片聚集的 。 内冷铁与铸件之间有夹缝 、夹层 ,内冷铁松动 、对流等 。
化学镀镍磷合金技术
化学镀镍磷合金技术化学镀镍的历史与电镀相比比较短暂,国外真正在工业中广泛应用仅仅是七十年代末八十年代初的事.从美国的A.Brenner和héG.Riddell两位科学家的发现至今已有五十年的历史..化学镀镍,又称无电解镀镍.它是以溶液形式进行化学反应,使金属沉积于零件表面上,镀层为非晶态镍磷合金,甚有超级防腐,金属玻璃之称.在大多数介质中,其耐腐蚀性能远优于不锈钢,因而在发达国家各工业部门都得到了极其广泛的应用.在我国大规模应用该技术仅仅处于刚起步阶段.中国电镀协会学术委员会副主任胡信国教授,从航天工业上的应用开始,致力于该技术实际应用的研究,使我国化学镀镍应用技术得到了突破性进展,他的高稳定快速化学镀镍新工艺HERCEN-92,HKBEN-93已正式通过国家级鉴定,结论为:”国内领先,并且达到了国际先进水平,为我国化学镀镍的实际应用作出了突出贡献”.他先后到新加坡,印尼等国家与多家生产厂合作,使该技术应用成熟,得到了国外客商的赞誉,其中计算机配件已被美国IBM公司采用.化学镀镍镀层的性能,特点及用途:一.优异的耐腐蚀性能.即耐酸又耐碱,盐(除硝酸,浓硫酸).在许多介质中,耐蚀性优于不锈钢十几乃至几十倍.镀层的这一特性使其使用意义十分巨大,如在食品,医药包装机械等行业中,采用普通钢铁材料制作的零件,再辅以化学镀工艺,镀后完全可以取代不锈钢,铜制品,这不仅可大幅度地降低材料费用,且可提高产品质量和性能.二,耐磨性好.镀层硬度高,一般镀态硬度可达到HV500-1100度(HRC65-70),若特殊机体不允许高温处理也可在较低温度下经较长地时间热处理同样可获得所需硬度.且摩擦系数小,因而耐磨性好.常用于活塞杆,缸套,泵轴,模具,工具等耐磨损地零件表面.三.镀层厚度均匀性好.由于化学镀是在溶液中进行化学反应,不用电,勿需复杂地阳极挂具.因此,只要零件表面能通过溶液,均能获得均匀的镀层.一般厚度差不超过3-5μm,尤其对于沟槽,罗纹,盲孔,内孔及形状复杂的内腔及外表面效果更突出,这是电镀工艺所无法比拟的.四.镀层结合力高.可达300-400MPa,是电镀铬的3-4倍.不易出现脱皮现象.五.镀层尺寸精度和表面精度高.对修复性的尺寸镀,尺寸准确,无论零件端头或其它部位同样精确,镀后勿需再进行机械加工.六.钎焊性好.可广泛用于电子工业.七.无毒,无害.适用于食品,医药工业.美国食品检测部门同意化学镀镍技术用于灌装机械,烘烤食品盘,模具,混料筒等直接接触食品的零件上.八.适用温度范围广,工作温度可在-80-800℃之间.九.适用面广.对钢铁,铜铝及其合金材料均可镀,特别对铝合金材料,电镀困难,而采用化学镀则效果非常好.由于这些独一无二的特点,使化学镀在许多工业中都很有应用价值.如:电子和计算机工业,航空航天工业,纺织工业,汽车工业,化学工业,医药及食品工业,印刷工业,石油和天然气工业,采矿工业,军事工业等,化学镀镍,工艺简单,质量稳定,操作方便,加工过程无铬雾等毒害,废水稍加处理即可回收或排放.无环境污染,为绿色工业技术,因而被越来越多的工业部门所采用.。
钢铁全光亮化学镀镍-钨-磷合金工艺研究
钢铁全光亮化学镀镍-钨-磷合金工艺研究摘要。
本文以钢铁表面镀镍-钨-磷合金为研究对象，利用光亮电镀工艺对其表面进行了化学镀镍-钨-磷合金的处理。
通过实验，得出了工艺参数的调节方案，确定了最佳光亮电镀条件。
在工艺过程中，采用了钝化、除油、除垢等步骤，以达到更好的表面质量。
结果表明，该工艺能有效地提高钢铁表面的硬度、耐腐蚀性和耐磨性，并且能够增强其表面的光泽度和光洁度，为钢铁表面的加工和保护提供了一个新的选择和方案。
关键词：钢铁；化学镀镍-钨-磷合金；光亮电镀；表面处理；硬度；耐腐蚀性；耐磨性。
Abstract。
This paper studies the surface nickel-tungsten-phosphorus alloy plating of steel and uses bright electroplating technology to carry out chemical nickel-tungsten-phosphorus alloy plating treatment on it. Through experiments, the adjustment scheme of process parameters is obtained, and the best bright electroplating conditions are determined. In the process of the process, passivation, degreasing, and degreasing are adopted to achieve better surface quality. The results show that the process can effectively improve the hardness, corrosion resistance and wear resistance of the steel surface, and can enhance its surface gloss and cleanliness, providing a newchoice and plan for the processing and protection of the steel surface.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化学镀镍磷合金加工
作者：上传日期：
业务范围：专业从事化学镀镍磷合金加工业务
加工技术：金属表面化学镀NI--P工艺，全面取代电镀处理本公司加工工艺可在钢、铸铁、铝合金、铜合金等材料表面形成光亮如镜的镍
磷合金
镀层，硬度可高达HV1000，相当HRC69，具有很高的耐磨性和耐腐蚀性，镀层结合
力好、厚
度均匀。
镀速快，可达20μm/小时。
一、技术特性：
1、耐腐蚀性强：该工艺处理后的金属表面为非晶态镀层，抗腐蚀性特别优良，经硫
酸、盐
酸、烧碱、盐水同比试验，其腐蚀速率低于1cr18Ni9Ti不锈钢。
2、耐磨性好：由于催化处理后的表面为非晶态，即处于基本平面状态，有自润滑性。
因
此，磨擦系数小，非粘着性好，耐磨性能高，在润滑情况下，可替代硬铬使用。
3、光泽度高：催化后的镀件表面光泽度为LZ或▽8-10可与不锈钢制品媲美，呈白
亮不锈钢
颜色。
工件镀膜后，表面光洁度不受影响，无需再加工和抛光
4、表面硬度高：经本技术处理后，金属表面硬度可提高一倍以上，在钢铁及铜表面
可达
Hv 570。
镀层经热处理后硬度达Hv 1000，工模具镀膜后一般寿命提高3倍以上。
5、结合强度大：本技术处理后的合金层与金属基件结合强度增大，一般在
350-400Mpa条件
下不起皮、不脱落、无气泡，与铝的结合强度可达102-241Mpa。
6、仿型性好：在尖角或边缘突出部分，没有过份明显的增厚，即有很好的仿型性，
镀后不
需磨削加工，沉积层的厚度和成份均匀。
7、工艺技术高适应性强：在盲孔、深孔、管件、拐角、缝隙的内表面可得到均匀镀
层，所
以无论您的产品结构有多么复杂，本技术处理起来均能得心应手，绝无漏镀之处。
8、低电阻，可焊性好。
9、耐高温：该催化合金层熔点为850-890度
二．适镀基材：铸铁、钢铁、铜及铜合金、铝及铝合金，模具钢、不锈钢。
三．化学镀镍磷合金层的性能（国家钢铁产品质量监督检验中心检测）
按GB10125-1997标准规定进行测试，时间为96小时，Nacl浓度50g/l,ph值：
6.5-
7.2，温度：35，按GB6464-86规定评定防护等级，可达9级。
磷含量（质量百分数）：6%-12% 电阻率：60-75μΩ.cm
密度：7.9g/cm3 熔点：860-880℃
硬度：镀态：Hv500-550(45-48RCH) 热处理后：Hv1000
结合力：400MPa，远高于电镀
内应力：钢上内应力低于7Mpa
本单位生产销售化学镀镍浓缩液、添加剂，光亮剂、浸锌剂、钝化封闭剂等，设计
制作化学镀镍生产线，承揽化学镀镍加工
我厂为客户服务的方式有以下几种：
一、镀覆加工各种工件。
二、对于要求应用该技术的用户，可进行技术合作。
三、销售标准型浓缩型镀液。
四、对有特殊要求的用户，可咨询洽谈。
——————————————————————————————————
1、汽车工业:
散热器、汽化器零件、喷油嘴、球头螺栓、差速器行星齿轮轴、盘式制动器活塞、
可变速
器推力垫圈、同步齿轮、关节销、排气管道和消音器、减震器、销紧零件、软管管
接头、齿轮和能动装置。
2、化学工业：
压力容器、反应容器、搅拌器轴、泵和叶轮、热变换器、过滤器和零件、涡轮机叶
轮转子、压缩机叶轮、喷嘴、阀门。
3、纺织工业：
纺织刮板、送料导杆、锭子棘轮、纺织针、喷丝头、喇叭口、罗拉、曲杆头等需增
加光滑
和耐磨的零件。
4、石油和天然气：
管道、泵壳、抽油杆、球阀、柱塞泵、封隔器、泥浆泵、防喷装置。
6、食品工业：
食品充气灌装机、螺杆送料机、搅拌锅、食品模具、烤盘、干燥箱、
7、电子工业：
“老化”接触、电容器、插头、散热器、导线框架晶体管封装。
8、其他工业：
锌压铸模、玻璃模型、注塑模、钢领、喷丝头、编织针、印刷辊筒、印刷平板、药丸分筛机、手术器械、五金工具零配件等。
在机器制造工业中凡需要耐磨或耐腐蚀的零件一般都可以用化学镀镍来提高其寿命，如液压轴、曲轴、传动链带、齿轮和离合器、工、卡、模具等。
铸造用模具和型芯盒通常为铸铁或铸铝件，在使用过程中遭受磨料磨损，报废很快。
采用化学镀镍表面保护之后，铸造模型和型芯盒的质量上等级，使用寿命显著提高。
纺织机械转速很高，各种纤维纱线对于机械零件的磨损十分严重。
化学镀镍比较成功地解决
了纺织机械零件的磨损问题。
印刷机上各种辊筒和部件，采用25－50μm厚的化学镀镍层保护可防止印刷油墨和润白液的腐蚀。
化学镀镍层的高度均匀性可保证印刷辊筒的尺寸精度，而无须
镀后机械加工。
