红外温度传感器
热电堆式-Thermopile
热电堆式-Thermopile红外温度传感器原理
任何物体的表面都会辐射出红外线，TS系列传感器能够吸收红外线能量并输出一 个与温度成比例关系的电压信号。TS系列红外温度传感器由热吸收区(热端)、硅基片 (冷端)和Sinx薄膜及外封装组成。其工作原理类似于普通的热电偶原理，是基于塞贝 克效应(温差电势效应)。先在硅基片上沉淀出多个热偶接点(thermojunction)。这些热 偶接点串联在一起形成一个热感应通道(thermopile)。一端(热端)与另一端(冷端)之间 通过腐蚀方法形成的非常薄的薄膜进行热隔离。红外吸收区域与热端合并在一起以使 热端能升温，这样，与红外线能量成正比的热电势便可产生(见下图)。TS系列可提供 TO-5和TO-18两种封装，也有各种不同型式的滤波器供选择。同时，对于某些 OEM用 户，也可提供无封装的芯片。
滤光片中心波长：5um 内置环境温度传感器：NI 滤光片中心波长：8-14um 内置环境温度传感器：NI 滤光片中心波长：5um 内置环境温度传感器： 0.5%NTC 滤光片中心波长：8-14um 内置环境温度传感器： 0.3%NTC
传感器的正确使用
正确 错误
由于该传感器是接收由透镜入射的红外光，所以范围非常重要，如果被 测物体以外的红外光也被采集，就意味着非被测物体的信息也被采集，从而 影响到测量的准确性。所以镜头的选择，目标物距离的计算尤为重要。
热电堆式红外 温度传感器
红外辐射
V
吸收体
红外温度传感器的内部构造
黑体
硅介质滤光片（对红 外光完全无干扰）
DIE
环境温度传感器
TS118-3详细规格
应用原理框图一
运算放大器 LCD显示
AMP A/D
LCD
目标物
镜头 滤光片 红外温度传 感器 环境温度传感 器（NI-NTC 可选）
模数转换
MCU
给出控制信号
视角由2 和3决定
应用
• • • • • • • • • • 手持红外测温仪器 耳温仪 新型微波炉的研究 节能空调 工业大型复印机 工业烘干器（滚筒式） 新功能手机 生物接近检测产品 非接触表面温度测量 运动物体的温度测量
红外线原理图
•在这里环境温度传感器Ni型就有优势，因 为其输出是线性，故计算方式也较简单。
选型手册
后缀
-1 -3 -5 -6 -10
TS105
直径9mm
TS118
直径5.3mm
滤光片中心波长：5um 内置环境温度传感器：NI 滤光片中心波长：8-14um 内置环境温度传感器：NI 滤光片中心波长：5um 内置环境温度传感器：0.5%NTC 滤光片中心波长：8-14um 内置环境温度传感器：0.3%NTC
红外热电堆式温度传感器—类似热电偶
与热电偶的比较 热电偶堆
与pyroelectric（焦电 体的共同点和区别
直接热 环境
V
1.都是红外探测原理
2.热电堆式是电动势发生 变化，而（pyroele温度的检测，后者用于 温度变化的感应。如生 物的出现的检测等等。
可以直接使用的模块
模块的选择
1.目标物的温度范围 2.环境温度的范围 滤光片的选择 A. 5um以上-常见规格
3.目标物的尺寸（需测量范围）
4.目标物的距离 5.滤光片的选择 6.目标物体的材质
B. 8-14um～应用于高湿度环 境
C. 4.26um～应用于二氧化碳 气体的检测 我们将提供8种标准的模组供选择， 并且模组的镜头角度可以满足大部分的 应用环境。 另依据角度的参数，然后依据目标 物的尺寸可以算出需要安装的最佳距离； 也可以依据需要安装的距离来计算可测 量的最佳目标物大小。
作为补偿 信号输入 MCU
可实现温度 的循环控制
应用原理框图二
MCU
MCU内部处理原理
NTC线性处理
数字输入
温度补偿处理
线性化处理
推荐芯片
接口电路
OUTPUT
FORTUNE
FS511系列
温度补偿的计算方法
常数 输出电压 目标物辐射率
•Utp为采集的传感器电压输出数据值，依 据目标物体的辐射率以及环境的温度采集 值可以算出目标物体的温度。
红外温度传感器原理
红外温度传感器原理
红外温度传感器原理：红外温度传感器利用物体发射和吸收红外线的原理来测量物体的表面温度。
当一个物体的表面温度高于绝对零度（0K 或−273.15℃）时，它会放出红外线辐射。
红外线被传感器所接收，并且被转换成电信号。
因为红外线辐射的波长与温度有关，所以通过测量红外线的强度可以计算出物体的表面温度。
这个过程也被称为焦亮效应。
红外温度传感器有两种类型：单点和矩阵。
单点传感器是一种比较简单的传感器，只能测量一个点的温度；而矩阵传感器则可以同时测量多个点的温度，并且能够提供整个目标的温度分布图像。
需要注意的是，红外温度传感器通常只能测量物体表面的温度，而不能测量其内部温度。
此外，红外温度传感器还受到环境、目标表面的反射率和材质等因素的影响。
因此，在使用红外温度传感器时需要考虑这些因素对测量结果的影响。
红外 fpa 温度
红外fpa 温度全文共四篇示例，供读者参考第一篇示例：红外FPA 温度传感器是一种基于红外线探测技术的高精度温度测量设备，它具有快速响应、无接触、无辐射、操作简单等优点，被广泛应用于工业生产、医疗保健、安防监控等领域。
本文将就红外FPA 温度传感器的工作原理、应用、发展趋势等方面展开详细介绍。
一、红外FPA 温度传感器的工作原理红外FPA 温度传感器是通过测量目标物体发出的红外辐射强度来判断其表面温度的。
当物体处于绝对零度以上时，都会发出一定强度的红外辐射，而红外FPA 温度传感器正是利用这种特性进行温度测量的。
红外FPA 温度传感器主要由红外接收器、光学透过镜、传感器芯片、信号处理电路等组成。
当目标物体发出红外辐射时，首先经过光学透过镜聚焦到传感器芯片上，并被转换成电信号。
传感器芯片将接收到的红外信号转换成与目标物体温度成正比的电压信号，然后通过信号处理电路进行放大、滤波、补偿等处理，最终得到目标物体的表面温度值。
1. 工业生产：在工业生产中，红外FPA 温度传感器被广泛应用于炼油、钢铁、电力、化工等领域，用于监测设备运行状态、测量工件表面温度、检测热损耗等。
通过实时监测目标物体的温度，可以及时发现异常情况，确保生产过程的安全、稳定。
2. 医疗保健：在医疗保健领域，红外FPA 温度传感器可以用于测量人体体温、监测疾病患者的发热情况等。
特别是在当前新冠疫情期间，红外FPA 温度传感器得到了更为广泛的应用，成为防疫工作的重要工具。
3. 安防监控：在安防监控领域，红外FPA 温度传感器可以用于监测人员活动、识别目标物体、检测火灾热源等。
其快速响应、高精度的特点，使其成为安防监控设备中不可或缺的一部分。
1. 高精度化：随着科技的不断发展，红外FPA 温度传感器的测量精度将不断提高，能够实现更加准确的温度测量。
2. 多功能化：未来红外FPA 温度传感器将更加智能化，可以实现多种功能，例如温度测量、目标识别、运动追踪等。
红外温度传感器原理
红外温度传感器原理
红外温度传感器是一种测量目标物体温度的设备。
它是根据物体发射的红外辐射能量与物体温度之间的关系进行测量的。
红外温度传感器的工作原理基于斯特藩—玻尔兹曼定律，该定律表明物体的热辐射功率与物体的温度成正比。
传感器通过接收目标物体发射的红外辐射能量来测量其温度。
传感器采用红外探测器来接收目标物体发射的红外辐射能量。
红外探测器通常由一对热敏电阻或热敏电阻阵列组成。
当红外辐射能量照射到探测器上时，热敏电阻的电阻值会发生变化。
这种变化被传感器转换为电压信号或数字信号，用于计算出目标物体的温度。
传感器还包括一个光学系统，用于聚焦目标物体的红外辐射能量到红外探测器上。
光学系统通常由透镜和滤光片组成。
透镜用于聚焦红外辐射能量，滤光片则用于滤除其他频率的辐射。
这样，只有来自目标物体发射的红外辐射能量被传感器接收和测量。
红外温度传感器广泛应用于各个领域，包括工业生产、医疗、环境监测等。
由于其无接触、快速、准确、可远距离测量等特点，红外温度传感器在许多应用中取代了传统的接触式温度测量方法。
红外温度传感器ppt课件
滤光片中心波长：5um 内置环境温度传感器：NI
滤光片中心波长：8-14um 内置环境温度传感器：NI
滤光片中心波长：5um 内置环境温度传感器： 0.5%NTC
滤光片中心波长：8-14um 内置环境温度传感器： 0.3%NTC
9
传感器的正确使用
MCU
给出控制信号
可实现温度 的循环控制
6
应用原理框图二 MCU内部处理原理
MCU
NTC线性处理
温度补偿处理 线性化处理
接口电路
数字输入
推荐芯片
OUTPUT
FORTUNE FS511系列
7
温度补偿的计算方法
输出电压
常数
目标物辐射率
•Utp为采集的传感器电压输出数据值，依 据目标物体的辐射率以及环境的温度采集 值可以算出目标物体的温度。
正确
错误
由于该传感器是接收由透镜入射的红外光，所以范围非常重要，如果被 测物体以外的红外光也被采集，就意味着非被测物体的信息也被采集，从而 影响到测量的准确性。所以镜头的选择，目标物距离的计算尤为重要。
10
可以直接使用的模块
11
模块的选择
1.目标物的温度范围 2.环境温度的范围 3.目标物的尺寸（需测量范围） 4.目标物的距离 5.滤光片的选择 6.目标物体的材质
红外温度传感器
热电堆式-Thermopile
1
热电堆式-Thermopile红外温度传感器原理
任何物体的表面都会辐射出红外线，TS系列传感器能够吸收红外线能量并输出一 个与温度成比例关系的电压信号。TS系列红外温度传感器由热吸收区(热端)、硅基片 (冷端)和Sinx薄膜及外封装组成。其工作原理类似于普通的热电偶原理，是基于塞贝 克效应(温差电势效应)。先在硅基片上沉淀出多个热偶接点(thermojunction)。这些热 偶接点串联在一起形成一个热感应通道(thermopile)。一端(热端)与另一端(冷端)之间 通过腐蚀方法形成的非常薄的薄膜进行热隔离。红外吸收区域与热端合并在一起以使 热端能升温，这样，与红外线能量成正比的热电势便可产生(见下图)。TS系列可提供 TO-5和TO-18两种封装，也有各种不同型式的滤波器供选择。同时，对于某些OEM用 户，也可提供无封装的芯片。
红外温度传感器
与传统的接触式温度测量方法相 比，红外温度传感器具有快速、 准确、非接触等优点，广泛应用 于工业、医疗、科研等领域。
红外温度传感器的工作原理
红外温度传感器的工作原理基于热辐射定律，即一切温度高 于绝对零度的物体都会发出热辐射，且其发出的热辐射强度 与温度呈一定比例。
红外温度传感器通过接收物体发射的红外辐射，经过光学系 统聚焦到探测器上，探测器将红外辐射转换为电信号，经过 信号处理后得到物体的表面温度。
智能化
多光谱化
未来红外温度传感器将更加 智能化，具备自校准、自诊 断等功能，能够实现更高效、 便捷的使用和维护。
为了满足更多应用场景的需 求，红外温度传感器有望实 现多光谱测量，同时获取温 度和其他相关信息。
谢谢
THANKS
虽然红外温度传感器的性能优良，但它们的成本通常较高，这可能会 限制它们在一些应用中的使用。
对电源和热源的敏感性
红外温度传感器对电源和热源的变化较为敏感，需要稳定的电源和适 宜的工作环境才能保证测量的准确性。
04 红外温度传感器的技术发展与未来展望
CHAPTER
பைடு நூலகம் 技术发展现状
红外温度传感器技术已经取得了显著的进步，其测量精度和可靠性得到了显著提高。
02 红外温度传感器的应用
CHAPTER
工业领域
工业生产过程中，红外温度传感器常 被用于检测各种设备的温度，如熔炼 炉、热力管道、热工仪表等，以确保 设备正常运行和生产安全。
在汽车工业中，红外温度传感器用于 检测发动机、刹车盘、三元催化器等 关键部件的温度，以提高车辆性能和 安全性。
在电力系统中，红外温度传感器用于 检测变压器、断路器、电缆等设备的 温度，预防因过热而引发的故障。

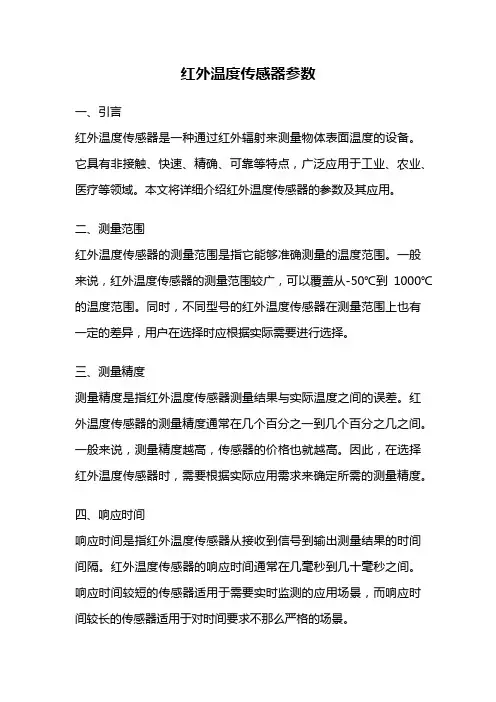

红外温度传感器参数
红外温度传感器参数一、引言红外温度传感器是一种通过红外辐射来测量物体表面温度的设备。
它具有非接触、快速、精确、可靠等特点，广泛应用于工业、农业、医疗等领域。
本文将详细介绍红外温度传感器的参数及其应用。
二、测量范围红外温度传感器的测量范围是指它能够准确测量的温度范围。
一般来说，红外温度传感器的测量范围较广，可以覆盖从-50℃到1000℃的温度范围。
同时，不同型号的红外温度传感器在测量范围上也有一定的差异，用户在选择时应根据实际需要进行选择。
三、测量精度测量精度是指红外温度传感器测量结果与实际温度之间的误差。
红外温度传感器的测量精度通常在几个百分之一到几个百分之几之间。
一般来说，测量精度越高，传感器的价格也就越高。
因此，在选择红外温度传感器时，需要根据实际应用需求来确定所需的测量精度。
四、响应时间响应时间是指红外温度传感器从接收到信号到输出测量结果的时间间隔。
红外温度传感器的响应时间通常在几毫秒到几十毫秒之间。
响应时间较短的传感器适用于需要实时监测的应用场景，而响应时间较长的传感器适用于对时间要求不那么严格的场景。
五、输出信号红外温度传感器的输出信号一般分为模拟信号和数字信号两种。
模拟信号一般是电压或电流信号，其数值与测量温度成正比；数字信号一般是通过串口或I2C总线输出的数字信号，可以直接连接到微控制器或计算机进行数据处理。
在选择红外温度传感器时，需要根据实际应用需求来确定所需的输出信号类型。
六、环境适应性红外温度传感器的环境适应性是指它在不同环境条件下的工作稳定性。
传感器的工作稳定性受到温度、湿度、气压等环境因素的影响。
一般来说，传感器的工作温度范围在-20℃到60℃之间，工作湿度范围在10%RH到90%RH之间。
在选择红外温度传感器时，需要根据实际应用场景来确定所需的环境适应性。
七、应用领域红外温度传感器广泛应用于各个领域，如工业生产、农业种植、医疗诊断等。
在工业生产中，红外温度传感器可以用于测量物体表面温度，实现温度控制和异常检测；在农业种植中，红外温度传感器可以用于测量土壤温度和作物叶片温度，帮助农民科学管理农作物；在医疗诊断中，红外温度传感器可以用于测量人体体温，实现非接触式体温测量。
红外传感器测温原理
红外传感器测温原理
当物体表面的温度高于它的黑体辐射温度时，物体就会向外辐射红外线，物体表面发射的红外能量与它的温度之间存在一定的关系，物体的发射率（或吸收率）越大，其红外辐射能量与物体表面温度之间的关系越显著。
当物体发射红外线时，它就向外辐射了能量，这种能量与该物体的温度之间存在一定的关系。
根据黑体辐射原理，只要知道了红外传感器测出的红外辐射能量与被测物体表面温度之间的关系，就可以通过测量被测物体表面发射出的红外线来间接地知道其温度。
红外测温仪主要由三个部分组成：热敏电阻、信号放大器和信号处理系统。
热敏电阻是红外测温传感器中最重要也是最关键的部件，它主要用来测量目标与非目标之间的温差。
热敏电阻是由一种半导体材料制成，其内部有一组互相垂直的单晶硅原子排布，由于每组原子都有各自稳定的能级，它们在电场作用下会产生移动而产生电流。
这种移动的电子就会受到温度变化而改变其能量状态，这种变化就反映在电阻值上。
—— 1 —1 —。
天津华宁红外温度传感器说明书
天津华宁红外温度传感器说明书摘要：1.天津华宁红外温度传感器简介2.红外温度传感器的工作原理3.红外温度传感器的主要性能指标4.红外温度传感器的应用领域5.使用和安装红外温度传感器的注意事项6.传感器的维护和故障排除正文：一、天津华宁红外温度传感器简介天津华宁红外温度传感器是一款高精度、高稳定性的红外测温设备。
它具有测量速度快、响应时间短、抗干扰能力强等优点，广泛应用于各种工业现场的温度测量。
二、红外温度传感器的工作原理红外温度传感器利用物体的红外辐射特性，通过检测物体的红外辐射强度，进而转换为温度值。
红外辐射与物体的温度成正比，因此可以通过测量物体的红外辐射强度来准确测量物体的温度。
三、红外温度传感器的主要性能指标1.测量范围：传感器的测量范围决定了它能够测量的温度范围。
不同的传感器型号测量范围可能有所不同。
2.测量精度：测量精度是指传感器测量出的温度值与物体实际温度之间的误差。
精度越高，测量结果越准确。
3.响应时间：响应时间是指传感器从接收到红外辐射到输出温度值所需的时间。
响应时间越短，测量速度越快。
4.抗干扰能力：传感器在实际应用中可能会受到各种干扰，如环境温度、光照等。
抗干扰能力越强，测量结果越稳定。
四、红外温度传感器的应用领域红外温度传感器广泛应用于各种工业现场，如钢铁、冶金、化工、石油、机械制造等领域。
此外，红外温度传感器还在医疗、科研、环保等领域发挥着重要作用。
五、使用和安装红外温度传感器的注意事项1.选择合适的传感器型号：根据实际测量需求，选择具有合适测量范围、精度和响应时间的传感器。
2.确保良好的测量环境：避免阳光直射、强光、高温等影响测量精度的因素。
3.正确安装：根据传感器的安装孔尺寸，选择合适的安装螺钉，确保传感器安装牢固。
4.接线：正确连接传感器的信号输出端与显示仪表的信号输入端。
六、传感器的维护和故障排除1.定期检查：定期检查传感器的连接线是否松动，传感器表面是否沾有灰尘等。
红外线温度传感器
红外线温度传感器／变送器小型低成本非接触式•有2种温度范围：OS136-1：-18 ~ 202°C (0 ~ 400°F)，OS136-2：149 ~ 538°C (300 ~ 1000°F)•传感器和变送器组合•封装在一个外径(3⁄4")、长89 mm (3.5")的不锈钢外壳中•光学视场：6比1•固定发射率为0.95•NEMA 4 (IP66)等级的外壳•有4 ~ 20 mA、0 ~ 5 Vdc、0 ~ 10 Vdc，K型热电偶，10 mV/度模拟信号输出•可实现快速准确的测量小型低成本、高性能红外线传感器／变送器OS136具有一个外径19 mm (3⁄4")、长89 mm (3.5")的NEMA 4 (IP66)防护等级不锈钢外壳。
该小型变送器特别适合需要在难以进入的密闭空间或恶劣环境中测量温度的应用。
OS136配备一条1.8 m (6')屏蔽电缆，用于电源和输出连接。
各型号具有工业标准输出，可直接与所有仪表、控制器、数据记录器、记录仪、计算机板卡和PLC进行简单的接口连接。
0.95的固定发射率允许快速简单的测量，无需在安装和使用时进行任何调节规格:温度范围：OS136-1：-18 ~ 202°C (0 ~ 400°F)OS136-2：149 ~ 538°C (300 ~ 1000°F)精度@22°C (72°F)环境温度：OS136-1：读数的3%或4.4°C (8°F)，以较大者为准OS136-2：读数的3%或5.5°C (10°F)，以较大者为准，185 ~ 510°C (365 ~ 950°F)重复性：读数的1%光学视场：6比1（距离比光点直径）光谱响应： 5 ~ 14微米响应时间：150毫秒，最终值的0 ~ 63%发射率：固定为0.95模拟信号输出：MA：4 ~ 20 mAV1：0 ~ 5 VdcV2：0 ~ 10 VdcK：K型热电偶，补偿MVC：10 mV/°CMVF：10 mV/°F输出负载要求：最低负载（0 ~ 5 Vdc） 1 kΩ最低负载(0 ~ 10 Vdc)： 2 kΩ最高负载（4 ~ 20 mA）：（电源– 4）／20 mA 最低负载(10 mV/度)：10 kΩ最低负载(K型热电偶)：100 kΩ工作环境温度：无水冷：0 ~ 70°C (32 ~ 158°F)有水冷(OS136-WC)：0 ~ 200°C (32 ~ 392°F) 有风冷(OS136-WC)：0 ~ 110°C (32 ~ 230°F) 工作相对湿度：低于95%相对湿度，无冷凝OS136-WC的水流速：0.25 GPM，室温，最低OS136-WC的空气流速：5 CFM(2.4升/秒)预热时间： 1 ~ 2分钟热冲击：25°C的环境温度突然变化时约为30分钟空气净化器的空气流速：1 CFM (0.5升/秒)变送器外壳：316不锈钢，NEMA 4 (IP66)等级工作电源：12 ~ 24 Vdc @ 50 mA外形尺寸：19（外径）x 89 mm（长）(0.75 x 3.5") 重量：181 g (0.40 lb)激光波长（颜色）：630 ~ 670 nm（红色）作用距离：最多9.1 m (30')最高激光功率输出：低于1 mW @ 22°C环境温度安全类别：2类EN60825-1/11.2001FDA类别：II类激光产品；符合21 CFR 1040.10激光射束直径：小于5 mm (0.2")射束发散：低于2 mrad工作温度：0 ~ 50°C (32 ~ 122°F)工作相对湿度：低于95%相对湿度，无冷凝电源开关：电池盒上的滑动开关电源指示灯：红色LED工作电源：电池盒，3 Vdc（随附）注意和认证标签：位于激光头瞄准圆周上识别标签：位于激光头瞄准圆周上孔径标签：位于激光头瞄准圆周上外形尺寸：38（厚）x 50.8 mm（长）(1.5 x 2")。
红外温度传感器原理
红外温度传感器原理
红外温度传感器是一种利用红外线来测量物体表面温度的传感器。
它通过测量物体发出的红外辐射来确定物体的温度，具有非接
触式、快速响应、高精度等优点，在工业、医疗、家用电器等领域
得到广泛应用。
红外温度传感器的工作原理基于物体的热辐射特性。
所有物体
都会发出热辐射，其强度与物体的温度有关。
根据普朗克辐射定律
和斯特藩-玻尔兹曼定律，物体的热辐射与其温度呈线性关系。
红外
温度传感器利用红外线探测物体发出的热辐射，然后通过内部的光
学系统和探测器将热辐射转换为电信号，并通过信号处理电路计算
出物体的温度。
红外温度传感器主要由光学系统、探测器和信号处理电路组成。
光学系统用于聚焦和收集物体发出的红外辐射，通常采用透镜和光
学滤波器来实现。
探测器是将红外辐射转换为电信号的核心部件，
常见的探测器包括热电偶、热电阻和光电二极管等。
信号处理电路
则负责将探测到的电信号转换为数字温度值，并进行补偿、滤波、
放大等处理，最终输出给用户。
红外温度传感器的测量精度受到多种因素的影响，包括环境温度、目标物体的表面特性、测量距离等。
在实际应用中，需要根据不同的场景选择合适的红外温度传感器，并进行校准和补偿，以确保测量结果的准确性和稳定性。
总的来说，红外温度传感器利用物体发出的红外辐射来测量物体的温度，具有非接触式、快速响应、高精度等优点，广泛应用于工业、医疗、家用电器等领域。
通过光学系统、探测器和信号处理电路的协作，红外温度传感器能够实现准确、稳定的温度测量，为现代生产生活带来了便利。
