红外温度传感器OTP-538U
SHT11数据手册
SHT1x/SHT7x温湿度传感器-相对湿度和温度的传感器-兼有露点-完全校准，数字输出-极好的长期稳定性-无需外部组件-超低能耗-表面贴片或者4引脚完全可互换-尺寸小-自动休眠SHT1x/SHT7x 产品概述SHTxx 系列产品是包含有已校准数字输出的单芯片温湿度复合传感器。
它应用专利的微加工工业CMOS进程（CMOSens®），以确保产品极高的可靠性和极好的长期稳定性。
传感器包含一个电容式聚合体测湿元件和一个能隙测温元件。
并且与一个14位的A/D转换器以及串行接口电路在同一个芯片上无隙耦合。
依次该芯片信号优良、响应迅速、抗扰能力强、性价比高。
每一个SHTxx 传感器都在极为精确的湿度校验室中进行校准。
校准系数都以程序形式存储在OTP内存中。
在传感器测量的时候这些系数在传感器内部调用来修正信号。
两线制串行接口和内部基准电压使系统集成变的简易快捷。
它超小的体积、极低的能耗使其成为甚至是最为苛刻的应用场合的最佳选择。
产品提供表面贴片LCC(无铅芯片)或者4针单排可插入式引脚封装。
特使封装形式可根据客户的需求提供。
应用-空调系统HV AC -测试或检验-汽车-数据记录-消费品-自动化-气象站-大型家用电器-加湿器-医疗-除湿器订购信息型号湿度精度[%RH] 温度精度[%RH]封装SHT 11 ± 3.0 ±0.4 SMD(LCC) SHT 15 ± 2.0±0.3 SMD(LCC) SHT 71 ± 3.0 ±0.4 4针单排直插SHT 75 ± 1.8 ±0.3 4针单排直插1 传感器性能说明参数条件最小典型值最大单位湿度分辨率0.5 0.03 0.03 %RH8 12 12 bit重复性± 0.1%RH线性化见图一精度不确定性互换性完全可互换非线性度原始数据± 3%RH线性化<<1 %RH范围0 100 %RH响应时间1/e（63%）4 S缓慢流动的空气迟滞± 1%RH长期稳定性典型值<0.5 %RH/yr温度分辨率0.04 0.01 0.01 ℃0.07 0.02 0.02 °F12 14 14 bit重复性± 0.1℃± 0.2°F精确度见图一范围-40 123.8 ℃-40 254.9 °F响应时间1/e（63%） 5 30 S表1 传感器性能说明2 接口说明2.1 电源引脚SHTxx的供电电压在2.4 - 5.5V.上电后，传感器需要11ms月过期“休眠”状态。
经典：OTP-538红外测温系统
其 中 ，M 0(T)为 黑 体 在 温 度 T时 的 光 谱 辐 射 出 射 度 ； M (T)为 非 黑 体 在 温 度 T时 的 光 谱 辐 射 出 射 度 。
f(T)＝M0(T)
基尔霍夫定律：在同样的温度下，各种不同物体对相同波 长的单色辐射出射度与单色吸收比之比值都相等，并等于 该温度下黑体对同一波长的单色辐射出射度。
红外测温系统
1
本章学习重点
1. 红外测温原理； 2. 红外测温系统传感器opt-538u介绍； 3. 红外测温系统的放大电路分析 4.红外测温系统的总体设计思路 5.红外测温系统的软硬件设计
2
1 红外测温原理
温度测量分为接触式和非接触式两大类。 1. 接触式测温 测温元件直接与被测对象相接触，两者之间进行充分 的热交换达到热平衡，这时感温元件的某一物理参数 的量值就代表了被测对象的温度值。 优点：直观可靠。 缺点: 感温元件影响被测温度场的分布； 接触不良等带来测量误差； 高温和腐蚀性介质影响感温元件的性能和寿命。
3
1 红外测温原理
2、非接触式测温 • 感温元件不与被测对象相接触，而通过热辐射进行热
交换； • 具有较高动物体的
温度和快速变化的温度。
4
红外测温原理
• 简介
1800 年,赫胥尔首先发现了红外辐射,经过几代科学家100 多年的探索、实验与研究,总结出了正确的辐射定律,为成功地 研制红外辐射测温仪奠定了理论基础。20 世纪60 年代以后, 由于各种高灵敏度红外探测器、干涉滤光片以及数字信号处 理技术的发展,大大促进了红外技术应用的进程。近几十年来, 比色测温仪、光纤测温仪、扫描测温仪等满足各种需要的红 外测温仪相继出现和不断改进,使红外技术的研究与应用有了 新的飞跃。虽然红外测温技术问世的时间并不很长,但是它安 全、可靠、非接触、快速、准确、方便、寿命长等不可替代 的优势,已被越来越多的企业与厂家所认识和接受,在冶金、石 化、电力、交通、水泥、橡胶等行业得到了广泛的应用,成为 企业故障检测、产品质量控制和提高经济效益的重要手段。
农用烘干机温度检测系统

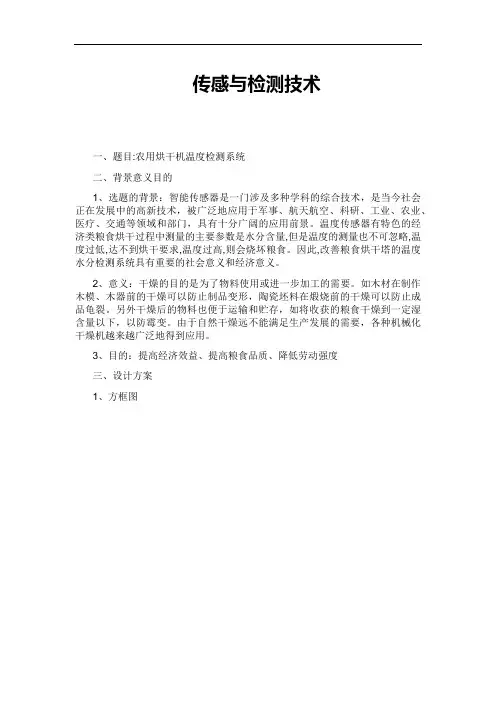

传感与检测技术一、题目:农用烘干机温度检测系统二、背景意义目的1、选题的背景：智能传感器是一门涉及多种学科的综合技术，是当今社会正在发展中的高新技术，被广泛地应用于军事、航天航空、科研、工业、农业、医疗、交通等领域和部门，具有十分广阔的应用前景。
温度传感器有特色的经济类粮食烘干过程中测量的主要参数是水分含量,但是温度的测量也不可忽略,温度过低,达不到烘干要求,温度过高,则会烧坏粮食。
因此,改善粮食烘干塔的温度水分检测系统具有重要的社会意义和经济意义。
2、意义：干燥的目的是为了物料使用或进一步加工的需要。
如木材在制作木模、木器前的干燥可以防止制品变形，陶瓷坯料在煅烧前的干燥可以防止成品龟裂。
另外干燥后的物料也便于运输和贮存，如将收获的粮食干燥到一定湿含量以下，以防霉变。
由于自然干燥远不能满足生产发展的需要，各种机械化干燥机越来越广泛地得到应用。
3、目的：提高经济效益、提高粮食品质、降低劳动强度三、设计方案1、方框图2、各部分组成及功能温度传感器：OTP-538U红外传感器，在5-14μm的红外波长范围内能进行温度测量放大电路：功率放大器AD620。
OTP-538U正常工作时，输出电压仅仅为几毫伏，主要集中在-1.4~5.0mV之间，如此低的电压难以被控制器检测。
因此需要在传感器电路中增加功率放大器滤波电路：有限增益压控压控型滤波器，低通滤波器（LPF），粮食烘干机温度检测系统中，且环境周围干扰信号绝大多数为高频信号，故此需要设计滤波电路。
四、选型依据及输入输出关系1、传感器选型：OTP-538，红外模拟式温度传感器2、依据：根据粮食（如木耳，水稻，玉米），木材等农作物烘干温度要求：系统温度测量范围定为：0℃-100℃;在测量范围内传感器线性度要求:δ<10%;温度误差为：±0.2C;根据以上要求，选择OTP-538U红外传感器作为温度传感器，OTP-538U 传感器采用电压输出，通过测量电压即可得知其温度值。
[中学教育]红外温度传感器OTP-538U
![[中学教育]红外温度传感器OTP-538U](https://img.taocdn.com/s3/m/96bf05feb9f67c1cfad6195f312b3169a451ea3b.png)

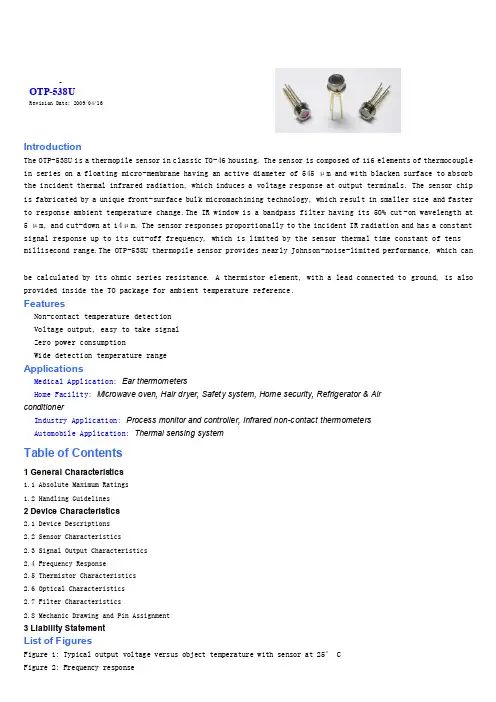

IntroductionThe OTP-538U is a thermopile sensor in classic TO-46 housing. The sensor is composed of 116 elements of thermocouple in series on a floating micro-membrane having an active diameter of 545 μm and with blacken surface to absorb the incident thermal infrared radiation, which induces a voltage response at output terminals. The sensor chip is fabricated by a unique front-surface bulk micromachining technology, which result in smaller size and faster to response ambient temperature change.The IR window is a bandpass filter having its 50% cut -on wavelength at 5 μm, and cut -down at 14μm. The sensor responses proportionally to the incident IR radiation and has a constant signal response up to its cut-off frequency, which is limited by the sensor thermal time constant of tens millisecond range.The OTP-538U thermopile sensor provides nearly Johnson-noise-limited performance, which canbe calculated by its ohmic series resistance. A thermistor element, with a lead connected to ground, is also provided inside the TO package for ambient temperature reference .FeaturesNon-contact temperature detection Voltage output, easy to take signalZero power consumptionWide detection temperature rangeApplicationsMedical Application: Ear thermometersHome Facility: Microwave oven, Hair dryer, Safety system, Home security, Refrigerator & AirconditionerIndustry Application: Process monitor and controller, Infrared non-contact thermometersAutomobile Application: Thermal sensing systemTable of Contents1 General Characteristics1.1 Absolute Maximum Ratings1.2 Handling Guidelines2 Device Characteristics2.1 Device Descriptions2.2 Sensor Characteristics2.3 Signal Output Characteristics2.4 Frequency Response2.5 Thermistor Characteristics 2.6 Optical Characteristics2.7 Filter Characteristics2.8 Mechanic Drawing and Pin Assignment3 Liability StatementList of FiguresFigure 1: Typical output voltage versus object temperature with sensor at 25° CFigure 2: Frequency responseThermopile Sensor OTP-538URevision Date: 2009/04/16Figure 3: Field of view curveFigure 4: Typical spectral transmittance curveFigure 5: Mechanical drawing and pin assignmentList of TablesTable 1: Absolute maximum ratingsTable 2: Device characteristicsTable 3: Thermopile sensor characteristicsTable 4: Typical numerica l data of Thermopile’s output voltage (sensor at 25° C)Table 5: Thermistor informationTable 6: Tabulated thermistor dataTable 7: Optical characteristicsTable 8: Filter parameters1. General Characteristics1.1 Absolute Maximum Rating1.2 Handling GuidelinesStresses above the absolute maximum ratings may cause damages to the device.Do not expose the sensor to aggressive detergents such as Freon, Trichloroethylene, etc.Avoid touching or cleaning of the window. If necessary, do cleaning only very carefully with alcohol andcotton swab.Hand soldering and wave soldering may be applied by a maximum temper ature of 260° C for a dwell timeless than 10 s. Reflow soldering is not recommended.2. Device Characteristics2.1 Device DescriptionsThe materials of OTP-538U are lead-free and fully complied with the RoHS regulations.2.2 Sensor CharacteristicsNotes: * All optical performances are measured at 1 Hz chopper frequency using a blackbody radiator of 500K temperature with filtered spectrum ranging from 5 to 14 μm.Distance between packaged thermopile and blackbody is 11cm.2.3 Signal Output Characteristics3. Liability StatementThe contents of this document are subject to change without notice and customers should consult withOriental System Technology (OST) sales representatives before ordering. Customers considering the use ofOST thermopile devices in applications where failure may cause personal injury or property damage, or where extremely high levels of reliability are demanded, are requested to discuss their concerns with OST sales representatives before such use. The Company’s responsibility for damages will be limited to the repair or replacement of defective product. As with any semiconductor device, thermopile sensors or modules have a certain inherent rate of failure. To protect against injury, damage or loss from such failures, customers are advised to incorporate appropriate safety design measures into their product.。
传感器简介
序号名称型号图片介绍1温度传感器DS18B20DS18B20数字温度传感器接线方便,封装成后可应用于多种场合，如管道式，螺纹式，磁铁吸附式，不锈钢封装式。
主要根据应用场合的不同而改变其外观。
封装后的DS18B20可用于电缆沟测温,高炉水循环测温，锅炉测温，机房测温，农业大棚测温，洁净室测温，弹药库测温等各种非极限温度场合。
耐磨耐碰，体积小，使用方便,封装形式多样，适用于各种狭小空间设备数字测温和控制领域.测温范围－55℃～+125℃，固有测温分辨率0.5℃.2温度传感器（不锈钢防水)DS18B20同上3超声波传感器HC—SR04模块高精度1：使用电压:DC5V 2：静态电流：小于2mA3：电平输出:高5V 4:电平输出：底0V5:感应角度：不大于15度6:探测距离:2cm-450cm4人体红外感应模块HC-SR501热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。
热释电效应同压电效应类似，是指由于温度的变化而引起晶体表面荷电的现象。
当有人进入其感应范围则输入高电平，人离开感应范围则自动延时关闭高电平。
输出低电平。
工作电压DC5V至20V。
DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感6霍尔开关传感器A3144E霍尔传感器应用霍尔效应原理，采用半导体集成技术制造的磁敏电路,它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器,温度补偿电路和集电极开路的输出级组成的磁敏传感电路,其输入为磁感应强度,输出是一个数字电压信号。
产品特点:体积小、灵敏度高、响应速度快、温度性能好、精确度高、可靠性高。
典型应用：无触点开关、汽车点火器、刹车电路、位置、转速检测与控制、安全报警装置、纺织控制系统.7反射式光电传感器ST188RRP220根据反射式红外光电传感器的原理和内部结构，我们可以设计上面的电路，电阻主要起限流作用，电阻值常设置为:R1=510Ω，R2=20kΩ。
