热释电人体感应红外报警器设计制作报告

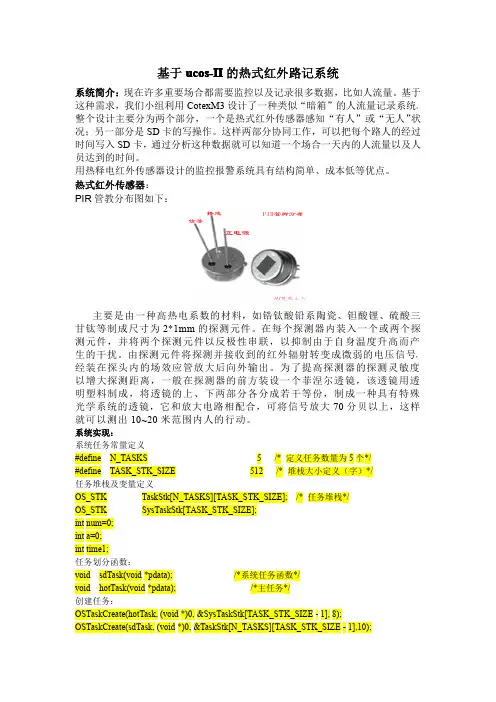

热式红外传感器设计报告
OSTaskCreate(hotTask, (void *)0, &SysTaskStk[TASK_STK_SIZE - 1], 8); OSTaskCreate(sdTask, (void *)0, &TaskStk[N_TASKS][TASK_STK_SIZE - 1],10); OSStart(); } //************************热式红外感应任务******************************// void hotTask(void *pdata) { char time[]={0}; for (;;) { OSSemPend(hotvalue,timeout,err); if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1)) //热式红外传感器 { GPIO_ResetBits(GPIOC, GPIO_Pin_4); //有人 if(a==0) { a=1; Time_Display(); sprintf(time,"%02d%02d%02d",timer.hour,timer.min,timer.sec); time1=atoi(time); OutPutFile(); /*遍历 SD 输出所用文件名并打印出文本文件内容*/ OSSemPost(hotvalue); OSTimeDly(200); } } else { a=0; GPIO_SetBits(GPIOC, GPIO_Pin_4); //无人 } } } //************************SD 卡记录任务*****************************// void sdTask(void *pdata) { for(;;) { OSSemPend(hotvalue,timeout,err); OutPutFile(void); OSSemPost(hotvalue); OSTimeDly(200); } } /*********************** 有关 RTC 的配置************************************/
热释电人体红外报警器设计开题报告
本科毕业设计（论文）开题报告题目单片机红外热释电家庭防盗报警器的设计学院专业学生姓名学生学号指导教师二零一二年三月毕业设计开题报告一、论文选题的目的和意义红外线防盗报警器是当前使用比较普遍的报警器之一，它以其灵敏度高、价格实惠，受到了广大用户的欢迎。
但是使用每一种红外线传感器都有其不足之处，如抗干扰能力弱、误报漏报现象严重等，可靠性不够高。
目前市面上装备主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等各种报警器，但这几种比较常见的报警器都存在一些缺点[5,6]。
本课题基于单片机设计一种简易的红外报警器。
此热释红外报警器安装在禁区，根据检测人体自身的热量，检测到有人时，自动发出报警信息，并且能够自动或手动取消报警。
设计的系统采用了热释电红外传感器，它的制作简单、成本低，安装比较方便，而且防盗性能比较稳定，抗干扰能力强、灵敏度高、安全可靠。
这种防盗器安装隐蔽，不易被盗贼发现。
同时它的信号经过单片机系统处理后方便和PC机通信，便于时时更新报警的设置[7,8]。
二、国内外的发展状况1800年英国物理学家F·W·赫胥尔从热的观点来研究各种色光时，发现了红外线。
开始了人类历史上红外技术的研究，从此红外技术的发展应用不断走向成熟。
红外线的波长在0.76-100 um之间，按波长范围可分为近红外、中红外、远红外、极远红外四类，它在电磁波连续频谱中的位置处于无线电波与可见光之间的区域。
红外技术最初的发展应用是红外光谱仪，随着红外探测材料技术的发展应用，红外技术目前已广泛应用于环境监测、分子类型和结构判定、石油勘探与分析、地质矿物的籀定、质量检测、交通运输、安全报警、医疗保健等一系列领域。
其方法和原理目益成熟，各类红外器件层出不穷，仪器的精度也不断地提高。
虽然早在19世纪就有了红外探测器，而且在第一次世界大战期间红外探测器已用于军事目的，但只是到了第二次世界大战期间有了PbS探测器以后，红外探测器技术才受到了人们广泛的重视并得到了迅速的发展。
热释电人体红外报警器设计开题报告word资料6页
本科毕业设计（论文）开题报告题目单片机红外热释电家庭防盗报警器的设计学院专业学生姓名学生学号指导教师二零一二年三月毕业设计开题报告论文题目热释电人体红外报警器的设计选题方向自动控制技术学生姓名专业年级、班级一、选题的来源、目的、意义和基本内容来源：学院毕业设计选题指南目的：随着时代的不断进步，人们对自己所处环境的安全性提出了更高的要求，尤其是在家居安全方面，不得不时刻留意那些不速之客。
现在现在很多小区都安装了智能报警系统，因而大大提高了小区的安全程度，有效保证了居民的人身财产安全。
由于红外线是不见光很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用意义：红外线防盗报警器是当前使用比较普遍的报警器之一，它以其灵敏度高、价格实惠，受到了广大用户的欢迎。
但是使用每一种红外线传感器都有其不足之处，如抗干扰能力弱、误报漏报现象严重等，可靠性不够高。
目前市面上装备主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等各种报警器，但这几种比较常见的报警器都存在一些缺点[5,6]。
基本内容：本课题基于单片机设计一种简易的红外报警器。
此热释红外报警器安装在禁区，根据检测人体自身的热量，检测到有人时，自动发出报警信息，并且能够自动或手动取消报警。
二、国内外研究综述红外技术最初的发展应用是红外光谱仪，随着红外探测材料技术的发展应用，红外技术目前已广泛应用于环境监测、分子类型和结构判定、石油勘探与分析、地质矿物的籀定、质量检测、交通运输、安全报警、医疗保健等一系列领域。
其方法和原理目益成熟，各类红外器件层出不穷，仪器的精度也不断地提高。
虽然早在19世纪就有了红外探测器，而且在第一次世界大战期间红外探测器已用于军事目的，但只是到了第二次世界大战期间有了PbS 探测器以后，红外探测器技术才受到了人们广泛的重视并得到了迅速的发展。
新的探测器材料不断被研制出来，探测器的响应波段很快就覆盖了1-3 um ，3-5 um 和8-12 um 三个大气窗口，与此同时，探测器材料质量的不断改善使探测器的性能也不断得到提高，促进了红外技术的全面发展。
基于热释电红外传感器的人体检测报警系统的研究与设计
基于热释电红外传感器的人体检测报警系统的研究与设计一、本文概述随着科技的不断发展和社会安全需求的日益增长，人体检测报警系统在各种应用场景中发挥着越来越重要的作用。
基于热释电红外传感器的人体检测报警系统因其非接触、抗干扰能力强等特点，被广泛应用于智能家居、安防监控、自动化控制等领域。
本文旨在深入探讨基于热释电红外传感器的人体检测报警系统的研究与设计，以期为相关领域的发展提供理论支持和实践指导。
本文将对热释电红外传感器的工作原理和特性进行详细阐述，以便更好地理解其在人体检测报警系统中的应用。
随后，文章将介绍人体检测报警系统的整体架构和设计思路，包括硬件选型和软件编程等方面。
在此基础上，本文将重点讨论系统的关键技术，如信号处理算法、误报率控制等，以提高系统的检测准确性和稳定性。
本文还将对系统的性能测试和实验结果进行分析，以验证设计的有效性和可靠性。
文章将总结研究成果，并展望基于热释电红外传感器的人体检测报警系统未来的发展方向和潜在应用前景。
通过本文的研究与设计，期望能够为相关领域的研究人员和工程师提供有益的参考和启示，推动基于热释电红外传感器的人体检测报警技术的不断创新和发展。
二、热释电红外传感器原理及特性热释电红外传感器是一种能够探测人体红外辐射变化并将其转化为电信号的器件。
其工作原理基于热释电效应，即某些晶体材料在吸收红外辐射后，其表面温度发生变化，从而导致材料内部的极化状态改变，产生热释电电流。
这种电流的大小与红外辐射的强度、材料的热释电系数以及温度变化的速率等因素有关。
热释电红外传感器具有灵敏度高、响应速度快、抗干扰能力强等特点。
由于人体在环境中会不断发出红外辐射，而热释电红外传感器能够精确地检测到这种辐射的变化，因此其灵敏度较高。
热释电红外传感器对红外辐射的响应速度非常快，能够在毫秒级别内完成信号转换，这对于实时的人体检测报警系统来说非常重要。
热释电红外传感器还具有较好的抗干扰能力，能够在复杂的环境条件下稳定工作，减少误报和漏报的情况。
热释电传感报警器 -模电课设报告
课程设计说明书课程设计名称：模拟电路课程设计课程设计题目：热释电传感报警器学院名称：信息工程学院专业：通信工程班级：学号：姓名：评分：教师：20 13 年 3 月 12日模拟电路课程设计任务书20 12 －20 13 学年第 2 学期第 1 周－ 3 周注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。
2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。
摘要随着科技的发展，电子产品几乎随处可见。
为了提高人们自身的生活质量与便捷程度，热释电报警电路由于设计简单，价格低廉而得到了越来越多人的青睐。
本次实验模拟设计了热释电传感报警器。
由于热敏和光敏电阻的阻值都与其外界条件有关，当从输入端输入一个阻值比较低的热敏电阻以及阻值比较高的光敏电阻时，通过一系列逻辑电路与二极管，从而输出一个高电平，即可点亮led灯。
关键字：热释电传感器，报警电路，高低电平目录前言 (1)第一章系统组成及方案设计 (2)1.1热释电传感器报警电路的系统组成 (2)1.2热释电传感报警器方案设计一 (3)1.3热释电传感报警器方案设计二 (4)第二章电路组成以及基本原理................................ 错误！未定义书签。
2.1热敏电路与光敏电阻 (4)2.2 与非门电路 (6)2.3 NE555单稳态延时电路 (7)第三章电路仿真以及结果分析................................ 错误！未定义书签。
第四章实验调试与电路分析.. (9)4.1 焊电路板 (9)4.2 电路调试与分析 (10)第五章结论及附录 (11)前言热释电红外传感器是一种非常有应用潜力的传感器。
它能检测人或某些动物发射的红外线并转换成电信号输出。
早在1938年，有人就提出利用热释电效应探测红外辐射，但并未受到重视。
直到六十年代，随着科技的迅速发展以及偷窃犯罪率越来越高，才又推动了对热释电效应的研究和对热释电晶体的应用开发。
红外线报警器—电路CAD课程设计报告
电路CAD课程设计报告设计题目：红外线报警器专业班级：通信学号：学生姓名：同组学生：红外线报警器摘要通过介绍热释红外传感器的工作原理，给出了一种被动型热释电红外报警器的结构原理及其应用电路。
这种电路把红外线的隐蔽性很好地应用于报警系统中，从而实现了防盗报警功能，达到了安全防护之目的。
该报警器能探测人体发出的红外线，由红外线传感器、信号放大电路、电压比较器、延时电路和报警指示电路等组成。
当人进入报警器的监视区域内，即可发出报警信号，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
概述了红外辐射的知识、热释电红外传感器的结构和工作原理。
利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。
热释电红外传感器具有很多的优点,在防盗、警戒等装置中应用较广。
关键词被动式红外报警器；热释电红外（PIR）；传感器；热释电效应；菲涅尔透镜目录摘要 (6)第1章绪论 (6)1.1电路设计背景 (6)1.2红外报警器分类及原理 (7)1.3热释电红外传感器的原理特性 (8)1.4设计意义及要求 (9)第2章电路组成及框图 (10)第3章单元电路设计 (11)3.1电源电路设计 (11)3.1.1 整流滤波电路 (11)3.1.2 稳压电路 (14)3.2放大电路的设计 (15)3.2.1 反相交流放大器 (15)3.2.2 同相交流放大器 (16)3.3比较器电路设计 (16)第4章整机电路及工作原理 (19)第5章电路制作及调试 (21)5.1电路仿真 (21)5.1.1 Multisim仿真软件介绍 (21)5.1.2 Protel 99SE PCB软件介绍 (22)5.1.3 仿真与验证 (23)5.2电路的制作与调试 (25)5.2.1 元件介绍 (25)5.2.2 集成运放的基础知识 (29)5.2.3 集成电路的检测 (30)5.2.4 元器件的测试与筛选 (30)5.2.5 元器件的焊接要点 (31)5.2.6 烙铁使用的注意事项 (32)5.2.7 电路测试 (32)总结 (34)参考文献 (36)附录1 原理图 (37)附录2 PCB布线图 (38)附录3 PCB三维图 (39)附录4 实物图 (41)附录5 元件明细表 (42)摘要第1章绪论1.1 电路设计背景近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。
热释电红外报警器
“热释电”红外报警器设计--硬件设计摘要：本次设计课题为基于单片机控制的热释电报警系统。
在设计中包括硬件和软件设计两部分，本文主要为硬件设计，包括单片机控制电路、热释电红外传感器、驱动执行报警电路、显示控制电路等部分组成，处理器选用AT89C51单片机。
整个系统在系统软件控制下工作。
本设计为一简便的报警系统，当人体发出的红外信号被检测到时，报警器进行亮灯及发生报警。
系统程序可划分为数据采集、报警和显示等几个模块。
设计中采用热释电红外传感器，它具有制作简单、成本低、安装比较方便，防盗性能稳定，抗干扰能力强等优点。
关键词：单片机、热释电红外传感器、数据采集、报警电路、显示电路目录摘要 .....................................................................1 引言 ...................................................................1.1 设计任务及要求 ........................................................1.2 相关知识介绍 ..........................................................1.2.1 热释电红外传感器简单介绍......................................1.2.2 PIR的原理特性.............................................1.2.3 AT89C51单片机的概述......................................2 方案设计 ................................................................2.1 总体设计思路 ..........................................................2.2 硬件电路模块设计 ......................................................2.2.1单片机的选择2.2.2 热释电红外传感器原理..........................................3.2.3 放大电路的设计 ...............................................2.2.4时钟电路的设计................................................2.2.5 复位电路的设计 ...............................................2.2.6 发光二极管报警电路的设计......................................2.2.7 声音报警电路的设计 ...........................................2.3 系统硬件电路的选择及说明 ..............................................2.4 软件的程序实现 ........................................................2.4.1 主程序工作流程图 .............................................2.4.2 中断程序工作流程图 ...........................................3 总结 ....................................................................4 参考文献 ................................................................ 附录一设计编程程序 ...................................................... END ....................................................................... 附录二单片机控制的红外防盗报警器原理图................................... 附录三单片机控制的红外防盗报警器PCB图.................................... 附录四 Proteus仿真原理图.................................................1 引言随着社会的不断进步和科学技术、经济的不断发展，人们生活水平得到很大的提高，对私有财产的保护意识在不断的增强，因而对防盗措施提出了新的要求。
热释电传感器报警器设计--模电课设报告
摘要随着近几年我国电子技术的不断发展，许多原先的高端电子产品也逐渐步入人们的生活。
现在低廉的价格热释电红外传感器得到了很大的普及。
原本用于感应门的热释电红外传感器也进入了人们的生活安全保障中。
本次实验模拟设计了热释电传感器报警器。
由于热释电传感器专业芯片无法购得，故采用热敏电阻替代。
热敏电阻感受到的温度越高其电阻越小，光敏电阻感受到了光亮越少电阻越大。
在设计的电路中通过分压使热敏电阻阻值小到一定程度，光敏电阻阻值大到一定程度时，都往CD4011与非门芯片输入高电平，此时CD4011芯片输出低电平触发555定时器，使输出一个高电平，点亮LED灯。
经过分析，准备，调试后，本次的电路设计达到了课程设计的要求。
关键字：热敏、光敏、报警、555目录第一章系统组成及工作原理 (1)1.1 热释电传感器报警器设计要求： (1)1.2 系统设计方案选择 (1)1.2.1方案一： (1)1.2.2方案二 (2)第二章电路设计 (3)2.1光敏电路 (3)2.2热敏电路 (3)2.3与非门电路 (4)2.4 NE555单稳态延时电路 (4)2.5 报警电路 (5)第四章实验调试 (8)第五章结论 (9)参考文献 (10)附录一元件清单 (11)第一章系统组成及工作原理1.1 热释电传感器报警器设计要求（1）可实现非法入侵报警；（2）使用光敏电阻控制，白天不报警，晚上自动开始工作；（3）当有人靠近时报警，热释电传感器报警，没有人靠近时不报警1.2 系统设计方案选择1.2.1方案一：热释电传感器传感器报警电路主要由信号探测电路、开关电路、信号控制电路和报警电路等几部分组成。
其系统框图如图1.2.1所示。
图1.2.1 系统框图该方案使用热释电传感器作热控，当有人经过时，其可视为一1mV，1Hz 的小电源，经过二级放大及二极管得到一低电平触发555电路使LED发光，但在调试中发现在没有专业芯片过滤放大的情况下，热释电传感器受干扰严重，且无法达到放大效果，故弃置不用。
