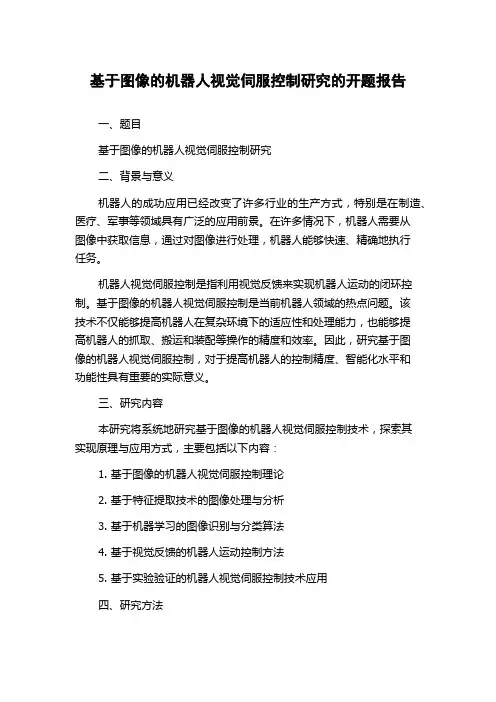

基于图像的机器人视觉伺服控制研究的开题报告
基于图像的机器人视觉伺服控制研究的开题报告一、题目基于图像的机器人视觉伺服控制研究二、背景与意义机器人的成功应用已经改变了许多行业的生产方式，特别是在制造、医疗、军事等领域具有广泛的应用前景。
在许多情况下，机器人需要从图像中获取信息，通过对图像进行处理，机器人能够快速、精确地执行任务。
机器人视觉伺服控制是指利用视觉反馈来实现机器人运动的闭环控制。
基于图像的机器人视觉伺服控制是当前机器人领域的热点问题。
该技术不仅能够提高机器人在复杂环境下的适应性和处理能力，也能够提高机器人的抓取、搬运和装配等操作的精度和效率。
因此，研究基于图像的机器人视觉伺服控制，对于提高机器人的控制精度、智能化水平和功能性具有重要的实际意义。
三、研究内容本研究将系统地研究基于图像的机器人视觉伺服控制技术，探索其实现原理与应用方式，主要包括以下内容：1. 基于图像的机器人视觉伺服控制理论2. 基于特征提取技术的图像处理与分析3. 基于机器学习的图像识别与分类算法4. 基于视觉反馈的机器人运动控制方法5. 基于实验验证的机器人视觉伺服控制技术应用四、研究方法本研究采用实验室实验结合数值模拟的方法进行研究。
首先，搭建基于图像的机器人视觉伺服控制系统，包括机器人、图像采集设备、图像处理和分析软件等；其次，对图像进行特征提取和分类算法的设计和实现；再次，根据图像信息设计基于视觉反馈的机器人运动控制。
五、预期结果本研究预期能够设计出一种基于图像的机器人视觉伺服控制技术，并进行应用实验验证。
具体预期结果包括：1. 实现基于图像的机器人视觉伺服控制系统的设计与实现。
2. 实现基于特征提取和分类算法的图像处理与分析。
3. 实现基于视觉反馈的机器人运动控制方法。
4. 经过实验验证，探究该技术在机器人操作中的性能。
六、研究意义本研究对于机器人在复杂环境下的精确定位、抓取和搬运具有重要的实际意义，同时对于机器人智能化和自主化水平的提高也具有重要的意义。
基于图像的视觉伺服系统
基于图像的机器人视觉伺服系统研究班级：自121姓名：成佳宇学号：3120413006基于图像的机器人视觉伺服系统摘要本文采用基于图像的眼在手（eye in hand）视觉伺服结构,通过计算图像雅克比矩阵实现机械手的定位任务。
本文采用应用最广泛的机器人工具箱(Robotics Toolbox for Matlab)，在该工具箱的基础上,运用Sub-system实现Matlab和Simulink的有机结合，建立基于图像反馈的六自由度PUMA560机器人视觉伺服系统Simulink模型,仿真验证该模型的有效性。
关键字：puma560机器人；视觉伺服；图像的雅可比矩阵Abstract：In this paper,we use Image-based visual servoing control system, via image jacobin matrix function the positioning of the manipulator by calculation task. on the basis of Robotics Toolbox for Matlab, and using Sub - system to realize the organic combination of Matlab and Simulink, based on the image feedback Simulink model of six degrees of freedom PUMA560 robot visual servoing system, the simulation verify the validity of the model.Keyword：PUMA560robot；IBVS；Image jacobin引言：机器人视觉伺服己成为机器人领域重要的研究内容之一，但是机器人视觉伺服系统是一个十分复杂的非线性系统。
基于变论域模糊比例积分微分控制的介入手术机器人系统研究
基于变论域模糊比例积分微分控制的介入手术机器人系统研究吴涵宇;马旭
【期刊名称】《天津理工大学学报》
【年(卷),期】2024(40)2
【摘要】在微创介入手术中,保证主从端导管位移的同步性,可解决医生能够有效控制主端电机转速来实现力反馈,提高手术的安全性,避免给病人带来不必要的风险。
对传统比例积分微分(proportion integration differentiation,PID)主从端力反馈
控制加以优化,使用变论域模糊PID控制算法对主从端力反馈进行监控,调节伸缩因子来获取最合适的PID数值,能够保证主从端的同步性。
把两种控制方法进行主从
端位移同步实验比较得知,变论域控制算法下的平均误差和方差都小于传统PID,表
明了该算法对主从端同步控制的优越性,验证了变论域控制方法的有效性和可行性。
【总页数】7页(P70-76)
【作者】吴涵宇;马旭
【作者单位】天津理工大学电气工程与自动化学院
【正文语种】中文
【中图分类】TP242
【相关文献】
1.微创手术导管机器人系统变论域模糊PID控制
2.基于图像视觉伺服的模糊比例
积分微分控制系统3.谷电相变电蓄热供暖分工况变论域模糊比例、积分、微分自
适应前馈补偿控制4.基于补偿与模糊比例积分微分控制的凸轮刀系统定位研究5.基于变论域模糊PID的航空转台控制系统研究
因版权原因，仅展示原文概要，查看原文内容请购买。

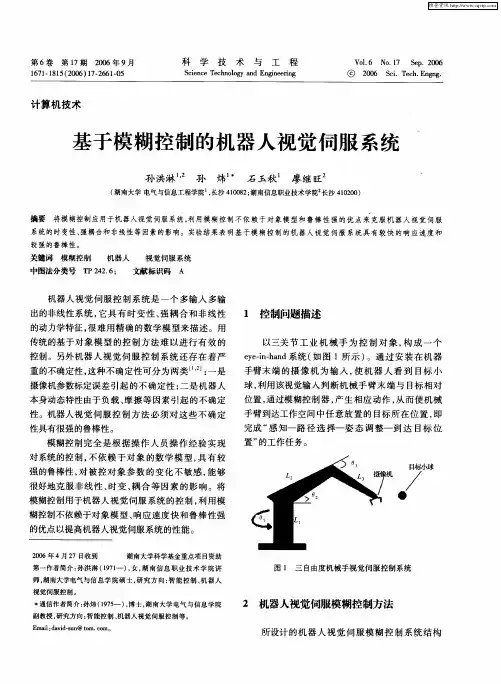

基于模糊控制的机器人视觉伺服系统
２ ０ Ｓｉ ｅｈ Ｅ ｇｇ ０ ６ ｃ．Ｔ ｃ ． ｎｎ ．
计算机 技术
基于模糊 控制的机 器人视觉 伺服 系统
孙 洪淋 孙 ＇ 炜ｈ 石玉秋 廖 继 旺
（ 湖南大学 电气与信息工程学院 长沙 ４０８ ； ， １０２ 湖南信息职业技 术学院 沙 ４００ ） 长 １２０
模糊视觉控 制器 以圆球 在成像平 面上 的 图像 特征（ Ｙ ｒ作为机 器人视觉伺服系统的输入语言 ，，） 变量 ， 以机 械 手各 关 节 的位 置 期 望 变化 率 （ ０ 、 Ａ
△ ： ） 、 作为输 出信号 ， △ 与之对应的输 出语言变量
为 Ｊ Ｊ。 ｈＪ ３
图 ２ 机器人视觉伺服模 糊控制系统结构
关键词
模糊控制
机器人
视觉伺服 系统
中图法分类号 １ ２６ １２ ． ； Ｐ４
文献标识码 Ａ
机器人视觉伺服控 制系统是 一个 多输人 多输 出的非线性 系统 ， 它具 有时变性 、 强耦 合和非线 性
的动力学 特 征 ， 难 用 精 确 的 数 学模 型来 描 述 。用 很
１ 控 制问题描述
以三关 节 工业 机 械手 为 控 制对 象 ， 成 一个 构 ｅｅ ｎｈｎ 系统（ 图 ｌ ｙ— —ａｄ ｉ 如 所示 ） 。通 过安装 在机 器 手臂末 端 的摄 像机 为 输入 ， 机 器人 看 到 目标小 使 球， 利用该视觉输入判 断机械手臂末端 与 目标 相对 位置 ， 通过模糊控制器 ， 生相应动作 ， 而使机械 产 从 手臂到达工作空间中任 意放 置的 目标所在位置 ， 即 完成 “ 知一路 径 选 择一姿 态 调 整一到 达 目标 位 感 置” 的工作任务 。
目标小球
传统的基 于对象模型 的控 制方法难 以进行 有效 的
《基于模糊控制的高精度伺服速度控制器的设计与实现》
《基于模糊控制的高精度伺服速度控制器的设计与实现》基于模糊控制的高精度伺服速度控制器设计与实现一、引言随着工业自动化和智能制造的快速发展，高精度伺服速度控制器的设计与实现显得尤为重要。
在许多工业应用中，如机器人、数控机床、自动化生产线等，伺服速度控制器的性能直接影响到整个系统的稳定性和精度。
传统的PID控制方法在某些复杂、非线性的应用场景中存在局限性。
因此，本文提出了一种基于模糊控制的高精度伺服速度控制器设计与实现方案。
二、模糊控制理论简介模糊控制是一种基于模糊集合理论的控制方法，其基本思想是将人类的经验知识以模糊规则的形式进行表示，并通过计算机程序实现自动化控制。
模糊控制具有较强的适应性和鲁棒性，适用于处理复杂、非线性的系统。
三、系统设计1. 硬件设计伺服速度控制器的硬件设计主要包括微处理器、传感器、执行器等部分。
微处理器是控制器的核心，负责接收传感器信号、执行模糊控制算法并输出控制信号。
传感器用于检测电机的速度和位置信息，执行器则根据控制信号驱动电机进行运动。
2. 软件设计软件设计包括模糊控制算法的设计和实现。
首先，根据系统的实际需求和经验知识，制定模糊规则库。
然后，通过计算机程序实现模糊推理和决策过程，将模糊规则转化为控制输出。
此外，还需设计合理的系统架构和通信接口，以保证系统稳定可靠地运行。
四、算法实现1. 数据预处理系统通过传感器实时采集电机的速度和位置信息。
为了确保数据准确性和可靠性，需对数据进行预处理，包括滤波、降噪等操作。
2. 模糊化处理将预处理后的数据转化为模糊变量，以便进行模糊推理。
模糊化处理包括确定输入输出的论域、隶属度函数等。
3. 模糊推理与决策根据制定的模糊规则库，通过计算机程序实现模糊推理和决策过程。
根据当前系统的状态和目标，计算出合适的控制输出。
4. 反模糊化处理将计算得到的控制输出转化为精确的控制信号，以便驱动电机进行运动。
反模糊化处理的方法有多种，如重心法、最大隶属度法等。
《基于模糊控制的高精度伺服速度控制器的设计与实现》
《基于模糊控制的高精度伺服速度控制器的设计与实现》基于模糊控制的高精度伺服速度控制器设计与实现一、引言随着工业自动化和智能制造的不断发展，对高精度伺服系统的速度控制提出了更高要求。
伺服速度控制器的性能直接影响着工业产品的制造质量和效率。
传统速度控制方法往往存在响应速度慢、精度低等问题。
为了解决这些问题，本文提出了一种基于模糊控制的高精度伺服速度控制器设计与实现方案。
二、系统概述本系统主要由伺服电机、编码器、模糊控制器和上位机组成。
其中，伺服电机负责执行速度控制任务，编码器实时反馈电机速度信息，模糊控制器负责处理反馈信息和进行控制决策，上位机负责与模糊控制器进行通信，并监控整个系统的运行状态。
三、模糊控制器的设计1. 模糊化处理模糊化处理是将电机速度的实时反馈值和目标值进行模糊化处理，将精确的数值转化为模糊语言变量。
这一过程包括确定模糊子集、论域和隶属度函数等。
2. 模糊规则库的设计根据系统特性和经验知识，设计合理的模糊规则库。
这些规则根据电机速度的实时反馈和目标值，决定下一时刻的控制策略。
3. 模糊推理机的实现模糊推理机是模糊控制器的核心部分，根据模糊规则库和实时反馈信息，进行模糊推理，得出下一时刻的控制决策。
4. 解模糊化处理解模糊化处理是将模糊推理结果转化为精确的控制量，以驱动伺服电机执行相应的动作。
四、伺服速度控制器的实现1. 硬件实现伺服速度控制器的硬件部分主要包括微处理器、编码器接口、电机驱动器等。
微处理器负责运行模糊控制器程序，编码器接口负责实时获取电机速度信息，电机驱动器根据控制决策驱动伺服电机执行相应的动作。
2. 软件实现软件部分主要包括模糊控制算法的实现、与上位机的通信等。
在微处理器上运行模糊控制算法，实时处理编码器反馈的电机速度信息，并根据模糊推理结果输出相应的控制量。
同时，与上位机进行通信，接收上位机的指令和监控系统的运行状态。
五、实验结果与分析通过实验验证了基于模糊控制的高精度伺服速度控制器的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于图像视觉伺服的模糊比例积分微分控制系统摘要：针对传统比例积分微分（PID）参数难整定、控制性能不理想等问题，将模糊控制理论与PID控制器相结合，构成模糊PID控制器。
采用EyetoHand视觉模型，引入图像视觉伺服机制，通过图像获取误差信号来实现对PID控制器三个参数Kp、Ti和Td的实时在线自适应调整。
最后在以PC机、CompactRIO、NI9401、互补金属氧化物半导体（CMOS）摄像头、电机驱动器及无刷直流（DC）电机组成的打孔机视觉伺服运动控制系统上完成了实验。
结果表明，基于图像的视觉伺服模糊PID控制器相对于传统PID控制器响应速度提高了60%，超调量降低了80%，鲁棒性也更好；不仅能提高孔的定位精度，还能边加工边检测。
关键词：视觉伺服；模糊比例积分微分控制器；EyetoHand视觉模型；CompactRIO；CMOS摄像头；无刷直流电机中图分类号：TP273.4文献标志码：AAbstract：In view of the hard parameter tuning and unsatisfactory control performance，a fuzzyProportion Integration Differentiation （fuzzyPID）controller whichcombined Proportion Integration Differentiation （PID）controller with the fuzzy control theory was proposed. The control system applied EyetoHand visual model，introduced visual servo mechanism，and realized realtime，online and adaptive adjustment for three parameters Kp，Ti and Td of the PID controller by getting errors in image. The experiment was performed on punching machine visual servo motion control system which composes of PC，compactRIO，NI9401，Complementary Metal Oxide Semiconductor （CMOS）camera，motor driver and brushless Direct Current （DC）motor. The results show that，compared with traditional PID controller，the speed of response of the fuzzyPID controller based on image visual servo is increased by 60%，the overshoot is reduced by 80%，and it has better robustness. It can not only improve the positioning accuracy of hole，but also process and detect holes nearly at the same time.英文关键词Key words：visual servo；fuzzyProportion Integration Differentiation （fuzzyPID）controller；EyetoHand visual model；CompactRIO；Complementary Metal Oxide Semiconductor （CMOS）camera；brushless Direct Current （DC）motor0 引言电动机在工农业生产、家用电器，航空航天等领域得到了广泛应用。
传统的比例积分微分（Proportion Integration Differentiation，PID）控制算法只有在非时变系统模型参数下才可能获得较好的控制效果。
实际上由于电动机是一个强耦合的非线性被控对象，容易受到各种内外因素干扰而引起参数的变化，从而导致控制效果不理想。
由于不能在线调整参数导致自适应能力不强。
对此，文献[1-3]分别设计了基于径向基函数（Radial Basis Function，RBF）神经网络、模糊控制和模糊神经网络的PID控制器，但对于时变的被控对象，系统鲁棒性还有待提高。
文献[4]对基于图像视觉伺服的自动导引车辆（Automatic Guided Vehicle，AGV）动力学控制作了研究，文献[5]设计了一种基于图像视觉伺服的飞行器控制系统，但都没有与智能控制结合起来，系统的智能化水平有待提高。
另外，文献[6]研究了一种基于无标定显微视觉伺服的零件微装配技术；文献[7]对视觉系统在超声波打孔机中的应用作了理论探讨；文献[8]搭建了一个基于视觉的打孔机运动控制系统，但缺少理论上的研究。
当目标及其位姿均固定时，传统的打孔机通过编程可以很好实现，但在目标位姿经常发生变化的情况下通过编程是无法实现的。
针对以上不足，本文提出了一种基于图像视觉伺服的模糊PID（fuzzy PID）控制系统，并通过实验对其控制性能进行验证。
1 视觉伺服与fuzzyPID控制器视觉伺服也称为视觉反馈，是指通过视觉为运动系统的执行机构提供闭环位置控制。
视觉伺服系统根据反馈信号的不同类型可以分为基于位置的视觉伺服（Position Based Visual Servo，PBVS）和基于图像的视觉伺服（Image Based Visual Servo，IBVS）[9]。
根据视觉模型是否固定分为EyetoHand视觉模型和EyeinHand视觉模型。
基于位置的视觉伺服（3D视觉伺服）的误差信号定义在3D笛卡儿坐标系中，它对摄像机标定误差和用于目标位置估计的3D 模型误差非常敏感。
而基于图像的视觉伺服（又称2D视觉伺服）的误差信号定义在图像特征空间，由图像特征信息直接控制运动系统。
后者相对于前者的计算复杂小，鲁棒性强，系统实时性也更容易保证。
另外，相对于传统传感器而言，基于图像的视觉伺服在机器人控制中也具有明显优势：更高的灵活性、更高的精度，对机器人标定误差具有更强的鲁棒性等[10]，因此受到广泛关注。
智能控制是在无人干预的情况下能自主地驱动智能机器实现控制目标的自动控制技术。
模糊控制是一种相对于比较成熟的智能控制方法，近年来受到了众多研究者的重视[11-13]。
本文拟将模糊控制理论应用到PID控制器中，以实现对PID控制器增益参数Kp、Ti和Td的实时在线自适应调整。
通过这种方式不断自动调整各个参数的大小来获得最佳的系统响应，从而增强控制器在复杂环境下的适应能力。
2 基于图像的视觉伺服fuzzyPID控制系统的构建与实现图像视觉伺服fuzzyPID控制器的设计为了改善传统PID控制器在控制性能上的不足（如动态性能相对较差、恢复时间长、超调量大以及参数整定困难等[14]），提高系统的鲁棒性和适应性，本文拟利用LabVIEW 软件及其两个开发工具包：Vision and Motion和PID and Fuzzy Logic Toolkit设计一个基于图像视觉伺服的fuzzyPID 控制器，并在硬件平台上验证其伺服控制的有效性。
其原理简述如下：通过摄像头不断采集图像，经处理分析后定位目标在图像坐标系中的像素位置；将此值传递至运动控制循环，经过误差比较后控制器发送控制指令对电机的运行状态（包括正转、反转、停转、加速、减速）进行实时自适应控制。
工作台X运动方向的程序执行流程如图1所示，Y方向类似。
2.1 软件开发2.1.1 软件开发平台LabVIEW是一种图形化的编程语言，具有无需编写文本代码、良好的人机交互性、易学易用等优势。
Vision and Motion工具包可方便地构建完整的视觉软件系统，包括图像采集、图像处理和图像分析等。
PID and Fuzzy Logic Toolkit 工具包是一种专门用于PID和模糊控制器设计的开发模块。
2.1.2 视觉系统软件开发视觉系统是整个视觉伺服fuzzyPID控制系统信息获取的关键环节，其性能的好坏将直接影响整个系统的运行效能。
本文基于互补金属氧化物半导体（Complementary Metal Oxide Semiconductor，CMOS）工业相机设计了一个图像采集、处理和分析软件。
需要说明的是，它并不是一成不变的，需要根据环境作出相应的调整，以获得最佳的控制效果。
2.1.3 fuzzyPID控制器的设计本文在LabVIEW2011专业开发版和附带的PID and Fuzzy Logic Toolkit工具包上完成。
这里以X方向的运动控制来说明整个设计流程。
基于图像视觉伺服的fuzzyPID控制系统结构如图2所示。
1）确定输入输出变量及其论域。
输入变量是像素距离，定义为S，单位为pixel。
它表示目标中心点X方向坐标，根据先期整定经验设定其论域范围为S=0～36（取实际像素距离的1/10）。
模糊语言定义为“近”“中近”“中”“中远”“远”5个级别，分别对应于5个集合。
输出变量是PID增益的三个参数Kp、Ti、Td。
根据控制效果的需要进行多次实验后确定三个参数的论域范围分别是：Kp=5～25，模糊语言定义为：“Kp小”“Kp中”“Kp 大”；Ti=0.01～0.1min，模糊语言定义为：“Ti小”“Ti中”“Ti 大”；Td=0.0005～0.005min，模糊语言定义为：“Td小”“Td 中”“Td大”。
各有3个集合与之对应。
2）隶属度函数与输入输出空间的模糊分割。
利用隶属度函数将输入输出空间作模糊分割得到对应的模糊集合。
隶属度函数有多种形状，常用的有三角形、梯形和高斯型。
本文为了计算简单，在满足要求的前提下选择三角形和高斯型隶属度函数。
利用隶属度函数将输入输出空间作如图3的模糊分割。
4）模糊推理及去模糊化。
模糊推理又称近似推理，是从不精确的前提集合IF中得出可能的不精确结论THEN的推理过程。
此处采用的模糊推理方法为最大最小（MaxMin）法。
经过模糊推理得到的结论仍然是模糊的，不能作为控制量输出，需要通过一种去模糊化算法得到精确的数值。
LabVIEW中提供了多种去模糊化方法，常用的是面积重心（Center of Area）法。
该方法对模糊输出量中各元素及其对应的隶属度求加权平均值后作为输出结果。
