2．循环冗余码
奇偶校验作为一种检验码虽然简单，但是漏检率太高。在计算机网络和数据通信中用的最广泛的检错码,是一种漏检率低得多也便于实现的循环冗余码CRC (Cyclic Redundancy .Code),CRC码又称为多项式码。
数据通信中数据的传输通常需要经过很多个中间转接设备，这些设备通常采用电路交换、报文交换和分组交换技术进行数据交换。
数据在信道上传输会受到内因和外因的影响，传输差错不可避免。所以采用了相应的差错控制机制。常用的差错控制方式有：自动请求重发、有向纠错和混合纠错三种方式，常用的检纠错码有奇偶检验码、循环冗余码、海明码、等重码以及方阵检验码等。
小结
本章主要介绍了数据通信的相关基础知识及基本概念，重点介绍了数据传输、数据交换以及差错控制等方面的知识。同时由于数据传输一定需要传输媒体，所以本章中也对常用的传输媒体做了介绍。
信息是数据的内在含义或解释，数据是信息的载体，而信号是数据的编码。通信系统的基本技术指标有：比特率、波特率、误码率、吞吐量和信道的传播延迟。通信系统的基本作用是在发送方和接收方之间传递和交换信息。根据通信系统是利用模拟信号还是数字信号来传递信息，可以分为模拟通信系统和数字通信系统。现在使用比较广泛的是数字通信系统。
2．前向纠错方式
在前向纠错（Forward Error Correct，FEC）方式中，接收端不但能发现差错，而且能确定二进制出错的位置，从而就可以加以纠正。采用这种方法时就必须用纠错码，但它可以不需要反向信道来传递请求重发的信息。
3．混合纠错方式
混合纠错（Hybrid Error Correct，HEC）方式综合了上述两种纠错方式。接收端对所收到的数据进行检测，若发现错误，就对少量的能纠正的错误进行纠正，而对于超过纠错能力的差错通过ARQ方式予以纠正。该方法在一定程序上弥补了反馈重发和前向纠错的缺点。
数字通信基本与应用(第二版)课后答案解析6章答案解析
习题6.1 设计能检测分组中所有1、3、5、7位错误图样的（n ，k ）奇偶校验码。
求出n 和k 的值。
如果信道码元错误概率是10-2，试求不能检测分组错误的概率。
解：()()7,8,=k n()()()826446288168148128p p p p p p p P nd ⎪⎪⎭⎫ ⎝⎛+-⎪⎪⎭⎫ ⎝⎛+-⎪⎪⎭⎫ ⎝⎛+-⎪⎪⎭⎫ ⎝⎛= ()()()()()()()38242624242622210*6.210101102810110701011028--------=+-+-+-=nd p6.2 计算将12位数据序列编码为（24，12）线性分组码后的错误概率。
假定码本能够纠正所有的1位、2位错误图样，而不能纠正所有2位以上的错误图样。
同时，假定信道码元错误概率为10-3。
解：()()()∑=----=-⎪⎪⎭⎫ ⎝⎛≅-⎪⎪⎭⎫ ⎝⎛=2436213332410*98.110110324124k k k M p p k P6.3 考虑一个能纠正3个错误的（127，92）线性分组码。
a ）如果信道码元错误概率为10-3，对于未编码的92位信息，其消息错误概率是多少？b ）如果信道码元错误概率为10-3，对于使用（127，92）分组编码的信息，其消息错误概率是多少。
解：（a ）()292310*8.81011--=--=v m P(b) ()()()∑=----=-⎪⎪⎭⎫ ⎝⎛≅-⎪⎪⎭⎫ ⎝⎛=1274612334312710*14.91011041271127k kk cmp p k P6.4 假定采用相关BPSK 解调，接收E b /N 0=10dB ，计算使用（24，12）纠双错线性分组码，编码前后消息差错概率性能的改善。
解：()()610210*05.4247.412147.410*222---==≅==⎪⎪⎭⎫ ⎝⎛=e e x Q Q NE Q P x o bM ππ ()512610*86.410*05.411--=--=vm P对于（24,12）编码，码率是21，由于ocN E 比obN E 小3dB ，所以数据速率是非编码速率的两倍01.57==dB N E oc()()16.301.5*22Q Q NE Q P o c c ==⎪⎪⎭⎫⎝⎛= 查表 B.1 得 0008.0=c P()()()213242430008.010008.0324124-⎪⎪⎭⎫ ⎝⎛≅-⎪⎪⎭⎫ ⎝⎛=-=∑k k k c mp p k P 610*02.1-≅c m P6.4710*02.110*86.465==--TIMPROVEMEN ERFORMANCEP6.5 考虑一个（24，12）线性分组码，它能纠正双错。
第6课 信道编码与差错控制
7 编码的检错和纠错能力
• 举例：
（1011）和（0100）两码组码距：d=4 （00）和（00）两码组间码距：d=0 （01）和（11）两码组间距离：d=1 （001）和（100）两码组间距离：d=2 （101）和（010）两码组间距离：d=3
7 编码的检错和纠错能力
• 2.最小码距：一个码组集合（包含多个码组）中， 任何两个码组间汉明距离(即码距)的最小值称为 码组集合的最小码距。 • 举例：
6 差错控制编码的分类
• (2)按码组中监督码元与信息码元的约束关系，又 分为分组码和卷积码两类： –所谓分组码将 k 个信息码元划为一组，然后由 这k个码元按照一定的规则产生 r个监督码元， 从而组成 n=k+r 的码字；在分组码中，监督码 元仅监督本码组中的信息码元。分组码用（ n ， k）表示，并且将其结构规定为： an-1,an-2.……ar ,ar-1,……a1,a0
5 差错控制基本原理
5 差错控制基本原理
5 差错控制基本原理
• 从之前的例子可以看出，差错控制能力是随着冗 余度增加而提高的。而且其中两个消息对应码元 值相异的程度越大，越有利于改善差错控制能力。 • 引入差错编码控制后，实际传输的 序列=（信息码元+监督码元），称为码组。 • 在信道容量既定的情况下，从用户的角度看，因 为发送的信息中附加的有冗余信息，传输的有效 成分减少，用户需要的信息传输速率有所降低， 但信息传输的可靠性有所提高，即差错控制编码 用通过降低通信系统的信息传输速率来提高传输 的可靠性（降低误码率）。
8-3 混合纠错
• 混合纠错方式记作HEC是FEC和ARQ方式的结合。 • 发方发送具有一定纠错能力同时又具有检错能力 的编码。
• 收方收到编码后，检查差错情况，如果错误在编 码的纠错能力范围以内，则自动纠错，否则经过 反馈信道请求发方重发。

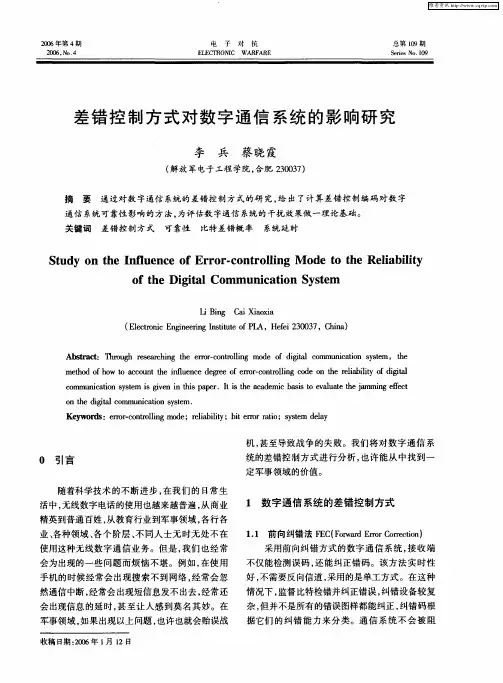

差错控制方式对数字通信系统的影响研究
