转换E00格式技术文档
个人理解E00
E00数据格式浅析 (1)一、总体简介 (1)二、图形数据文件的格式 (2)2.1 ARC 文件 (2)2.2 CNT文件 (3)2.3 LAB文件 (3)2.4 LOG文件 (3)2.5 PAL文件 (4)2.6 PRJ文件 (4)2.7 SIN文件 (4)2.8 TOL文件 (4)2.9 TXT-Annotations（注记） (5)2.10 TX6/TX7 –Annotations (5)2.11 RXP – Specific to Regions (6)2.12 RPL - Specific to Regions (6)三、属性文件之格式 (6)3.1 AAT (7)3.2 ACODE (8)3.3 BND (8)3.4 PAT (8)3.5 PCODE (8)3.6 TIC (8)E00数据格式浅析一、总体简介文件开头三列分别是：大写的EXP；0或者1，0代表此文件没有被压缩，1意味着此文件时被压缩的；E00文件的输出路径。
文件的结尾为EOSE00文件所包含的数据节分为下面的种类：(按字母顺序排列)∙ARC∙CNT∙LAB∙PAL∙PAR∙TOL∙TXT, TX6, TX7, ...∙SIN∙LOG∙PRJ∙RXP∙RPL每个节文件的开头都是节类型名&2或者3作为开始，其中2表示数据为单精度，3表示数据是双精度的；每个类型文件结尾为七位数字“-1 0 0 0 0 0 0 “组成，但是也有例外，SIN, LOG, 和PRJ类型文件分别以“EOX”、“EOL”和“EOP”结尾；LAB文件以“-1 0 0.0000000E+00 0.0000000E+00”结尾；TX6, TX7, RXP 和RPL等文件正常开始，但是以“JABBERWOCKY”结束，这些文件被分成了许多子集，每个子集以文件名开始，同样的以“-1 0 0 0 0 0 0 ”结束（除了RXP的子集，此子集以“-1 0”结束）。

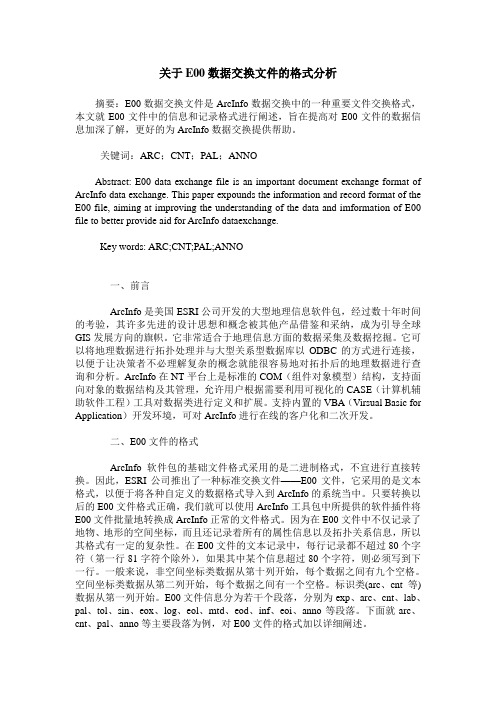

关于E00数据交换文件的格式分析
关于E00数据交换文件的格式分析摘要：E00数据交换文件是ArcInfo数据交换中的一种重要文件交换格式，本文就E00文件中的信息和记录格式进行阐述，旨在提高对E00文件的数据信息加深了解，更好的为ArcInfo数据交换提供帮助。
关键词：ARC；CNT；PAL；ANNOAbstract: E00 data exchange file is an important document exchange format of ArcInfo data exchange. This paper expounds the information and record format of the E00 file, aiming at improving the understanding of the data and imformation of E00 file to better provide aid for ArcInfo dataexchange.Key words: ARC;CNT;PAL;ANNO一、前言ArcInfo是美国ESRI公司开发的大型地理信息软件包，经过数十年时间的考验，其许多先进的设计思想和概念被其他产品借鉴和采纳，成为引导全球GIS发展方向的旗帜。
它非常适合于地理信息方面的数据采集及数据挖掘。
它可以将地理数据进行拓扑处理并与大型关系型数据库以ODBC的方式进行连接，以便于让决策者不必理解复杂的概念就能很容易地对拓扑后的地理数据进行查询和分析。
ArcInfo在NT平台上是标准的COM（组件对象模型）结构，支持面向对象的数据结构及其管理，允许用户根据需要利用可视化的CASE（计算机辅助软件工程）工具对数据类进行定义和扩展。
支持内置的VBA（Virsual Basic for Application）开发环境，可对ArcInfo进行在线的客户化和二次开发。
二、E00文件的格式ArcInfo软件包的基础文件格式采用的是二进制格式，不宜进行直接转换。
E00数据格式总结
E00数据格式总结关于E00数据格式的资料并不多，大多出自一篇文档《Arc/Info Export (E00) Format Analysis》并且大部分只介绍了如何读取E00数据而并没有介绍如何写E00文件，本文就个人在读写E00数据程序开发时总结的一些经验做一点介绍。
1.数据开始、结束类似DXF格式一样，数据会以特殊字符表示数据的开始和结束。
2.E00数据段E00数据由多个段组成，主要用到的段有LAB,ARC,PLA,PAT,AAT,TX6/TX7，分别为点、线、面、点属性、线属性和注记，各个段的具体格式可以参考上面的文档。
3.数据所占字节各种数据（int，单精度，双精度，日期，字符等）在不同段中所占的字节数是不相同的，只有了解了各个类型所占的字节数，才能正确的对E00数据读写。
下面以双精度为例进行说明：（1）在ARC,LAB,PAL中占21字节；（2）在PAT,AAT,BND等属性中，占28字节；此外，属性记录的每行的最大字节数为80。
4.最少段在写E00文件时，哪些段是比不可少的呢？以下列出了各种数据类型的最少段：（1）点：开始段，LAB,IFO,BND,PAT,结束段；（2）线：开始段，ARC，LAB（无数据也要写入空段）,IFO,BND,AAT,结束段；（3）面：开始段，ARC，LAB（无数据也要写入空段）,PAL,IFO,BND,PAT,结束段；（4）注记：开始段，LAB（无数据也要写入空段）TX6/7,IFO,BND,PAT,结束段；5.属性中数据类型对照关系数据类型宽度（以字节计）在arc/info 中定义字段所使用的关键字Type（对应表 4 的type）日期型8 D 10-1字符型用户定义C 20-1十进制整数型用户定义I 30-1十进制小数型用户定义N 40-1短整型2 B 50-1整型4 B 50-1单精度型4 F 60-1双精度型8 F 60-1以上是本人在读写E00数据时的一点经验总结，错误之处敬请指教。

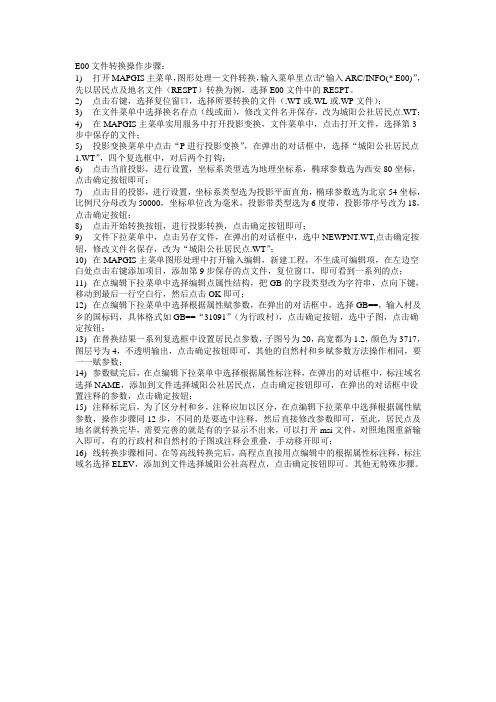

E00文件转换操作步骤
E00文件转换操作步骤：1)打开MAPGIS主菜单，图形处理—文件转换，输入菜单里点击“输入ARC/INFO(*.E00)”，先以居民点及地名文件（RESPT）转换为例，选择E00文件中的RESPT。
2)点击右键，选择复位窗口，选择所要转换的文件（.WT或.WL或.WP文件）；3)在文件菜单中选择换名存点（线或面），修改文件名并保存，改为城阳公社居民点.WT；4)在MAPGIS主菜单实用服务中打开投影变换，文件菜单中，点击打开文件，选择第3步中保存的文件；5)投影变换菜单中点击“P进行投影变换”，在弹出的对话框中，选择“城阳公社居民点1.WT”，四个复选框中，对后两个打钩；6)点击当前投影，进行设置，坐标系类型选为地理坐标系，椭球参数选为西安80坐标，点击确定按钮即可；7)点击目的投影，进行设置，坐标系类型选为投影平面直角，椭球参数选为北京54坐标，比例尺分母改为50000，坐标单位改为毫米，投影带类型选为6度带，投影带序号改为18，点击确定按钮；8)点击开始转换按钮，进行投影转换，点击确定按钮即可；9)文件下拉菜单中，点击另存文件，在弹出的对话框中，选中NEWPNT.WT,点击确定按钮，修改文件名保存，改为“城阳公社居民点.WT”；10)在MAPGIS主菜单图形处理中打开输入编辑，新建工程，不生成可编辑项，在左边空白处点击右键添加项目，添加第9步保存的点文件，复位窗口，即可看到一系列的点；11)在点编辑下拉菜单中选择编辑点属性结构，把GB的字段类型改为字符串，点向下键，移动到最后一行空白行，然后点击OK即可；12)在点编辑下拉菜单中选择根据属性赋参数，在弹出的对话框中，选择GB==，输入村及乡的国标码，具体格式如GB==“31091”（为行政村），点击确定按钮，选中子图，点击确定按钮；13)在替换结果一系列复选框中设置居民点参数，子图号为20，高宽都为1.2，颜色为3717，图层号为4，不透明输出，点击确定按钮即可，其他的自然村和乡赋参数方法操作相同，要一一赋参数；14)参数赋完后，在点编辑下拉菜单中选择根据属性标注释，在弹出的对话框中，标注域名选择NAME，添加到文件选择城阳公社居民点，点击确定按钮即可，在弹出的对话框中设置注释的参数，点击确定按钮；15)注释标完后，为了区分村和乡，注释应加以区分，在点编辑下拉菜单中选择根据属性赋参数，操作步骤同12步，不同的是要选中注释，然后直接修改参数即可，至此，居民点及地名就转换完毕，需要完善的就是有的字显示不出来，可以打开msi文件，对照地图重新输入即可，有的行政村和自然村的子图或注释会重叠，手动移开即可；16)线转换步骤相同。
浅谈MapGIS数据到E00数据的转换技巧
浅谈MapGIS数据到E00数据的转换技巧刘开红;张岚【摘要】MapGIS数据和E00数据在日常地理信息生产工作中应用非常广泛, MapGIS转换成E00数据的需求也十分频繁.如何在不懂编程的情况下,快速、有效、准确地将MapGIS数据转换成E00数据,是众多GIS工作者所关心的.本文介绍了MapGIS转换成E00数据的两种简单技巧,方便地实现数据的转换过程.【期刊名称】《江西煤炭科技》【年(卷),期】2010(000)004【总页数】2页(P103-104)【关键词】MapGIS;E00;数据转换【作者】刘开红;张岚【作者单位】江西省煤田地质局测绘大队,江西,南昌,330001;江西省煤田地质局测绘大队,江西,南昌,330001【正文语种】中文【中图分类】TD274武汉中地公司的Map GIS软件是一款先进的国产地理信息应用产品,以其功能齐全、简单易懂、操作方便、及独特的数据存储方式,受到全国广大地理信息工作者的青睐。
然而,Map GIS数据与国际先进的GIS软件之间的数据难以共享,需要通过数据之间的转换才能实现。
主要表现在很多地方国土部门日常工作中使用ArcGIS二次开发软件在管理数据时,不能直接应用Map GIS采集的数据,通常需将这些数据转换成E00数据。
如何将Map GIS数据无误地转换成E00数据,较好地实现数据的采集与管理结合,本文将浅谈两种实用技巧。
Map GIS平台“图形处理”下“文件转换”菜单的“数据转换”工具提供了转E00数据的功能。
然而,通过反复的应用和实践,发现这个转换功能很难实现Map GIS数据到E00数据的正确转换。
因此,完成Map GIS数据到E00数据的转换需另辟蹊径。
下面以Map GIS 6.7平台为例,结合其他常用地理信息软件的相应功能,介绍解决Map GIS数据转换成E00数据的技巧。
方法一:借助MapInfo软件,通过＊MIF数据进行中转,实现E00数据转换。

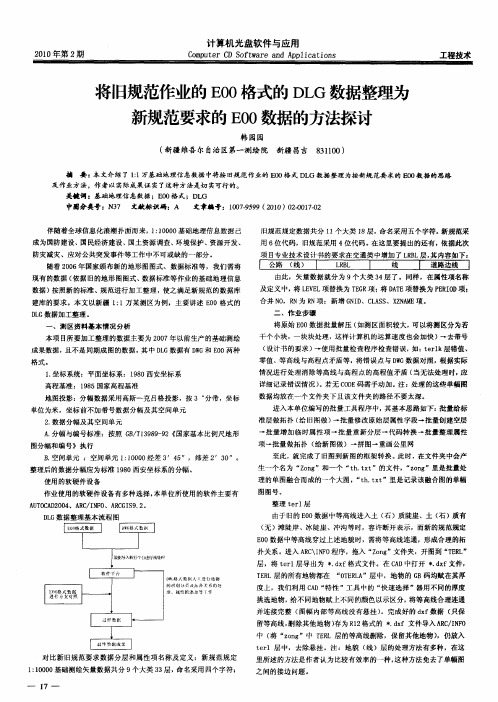

将旧规范作业的E00格式的DLG数据整理为新规范要求的E00数据的方法探讨
中田分类号 ：Ｎ ７ 文献标识码 ：Ａ ３
文章■号：１０ ５９（００ ０－ １－２ ０７９９ ２ １ ） ２ ０ ７ ０ ０
旧规 范规定数据共分 １ 个大类 １ ， １ ８层 命名采用五个字符。新规范采
用 ６位 代 码 ，旧规 范 采 用 ４位代 码 。 这里 要 提 出 的 还有 ，依 据此 次 在
计算机光盘软件与应用
２ １ 年第 ２ ００ 期 Ｃｍ ｕ ｅ Ｄ Ｓ ｆｗ ｒ ｎ ｐ ｌｃ ｔｏ ｓ ｏ ｐ ｔｒ Ｃ ｏ ｔａ ｅａ ｄ Ａ ｐ ｉ ａ ｉｎ 工程技术
将旧规范作业的 Ｅ ０ ０ 格式的 Ｄ Ｇ数据整理为 Ｌ
新规范要求的 Ｅ ０ Ｏ 数据的方法探讨
韩 园园
图 图号 。
整理 ｔｒ ｅ ｌ层
Ｄ Ｇ数 据 整 理基 本 流 程 图 Ｌ
由于 旧的 Ｅ ０数据 中等高线进入土 （ ）质陡崖 、土 （ ）质有 Ｏ 石 石 （ ）滩陡岸、冰陡崖 、冲沟等时，容许断开表示 ，而新的规范规定 无 Ｅ ０数据中等高线穿过上述地貌 时，需将 等高线连通，形成合理的拓 ０ 扑关系。进入 Ａ Ｃ ＩＦ Ｒ ＼Ｎ Ｏ程序 ，拖入 “ ｏ ｇ Ｚ ｎ ”文件夹 ，开图到 “ Ｅ Ｌ ＴＲ ” 层，将 ｔ ｒ 层导出为 ｝ ｄ ｆ ｅｌ ． ｘ 格式文件。在 Ｃ Ｄ中打开 ． ｘ Ａ ｄ ｆ文件，
本项 目所要加工整理的数据主 要为 ２ ０ ０ ７年 以前生产 的基础测绘
成 果数 据 ，且 不 是 同期 成 图的 数 据 。 中 Ｄ Ｇ数 据有 Ｄ Ｇ和 Ｅ ０两种 其 Ｌ Ｗ Ｏ
格式 。 １坐标系统 ：平面坐标系：１８ ． ９ ０西安坐标系 高程基准 ：１８ ９ ５国家高程基准
办公软件中的文件格式转换方法
办公软件中的文件格式转换方法现今，办公软件已经成为了我们日常工作中不可或缺的工具。
无论是处理文字、表格、幻灯片还是其他类型的文件，我们都需要将其保存为适当的文件格式以便与他人共享及协作。
然而，不同的办公软件使用不同的文件格式，这可能导致文件之间的互操作性问题。
因此，了解办公软件中的文件格式转换方法是非常重要的。
本文将为您介绍一些常见的文件格式转换方法，以帮助您更好地处理办公文件。
一、转换Word文档格式1. 保存为PDF格式：如果您想确保您的Word文档在不同设备上显示一致，可以将其保存为PDF格式。
在“文件”菜单下选择“另存为”，并选择PDF作为保存格式即可。
2. 转换为纯文本格式：有时候，我们需要将Word文档的内容粘贴到电子邮件或其他编辑器中，此时可以将其转换为纯文本格式。
在“文件”菜单下选择“另存为”，并选择纯文本文件格式（例如.txt）保存即可。
3. 转换为其他Office格式：如果您需要与使用其他办公软件的同事共享Word文档，可以将其转换为其他Office格式，如.docx、.rtf或.odt 等。
在“文件”菜单下选择“另存为”，并选择目标格式进行保存。
二、转换Excel表格格式1. 保存为CSV格式：CSV格式是一种通用的表格文件格式，可以在不同的办公软件中读取和编辑。
在Excel中，选择“文件”菜单下的“另存为”，并选择CSV格式保存。
2. 转换为HTML格式：如果您需要将Excel表格嵌入到网页中或与他人共享，可以将其转换为HTML格式。
在“文件”菜单下选择“另存为”，并选择HTML作为保存格式即可。
3. 转换为PDF格式：类似于Word文档，将Excel表格保存为PDF 格式可以确保其显示效果与原始文件一致。
在“文件”菜单下选择“另存为”，并选择PDF格式保存。
三、转换PowerPoint幻灯片格式1. 保存为视频格式：有时候，我们需要将PowerPoint幻灯片转换为视频文件，以便在会议或演示中播放。
E00文件格式浅析
E00文件格式浅析张 禹（新疆维吾尔自治区第一测绘院六分院 新疆昌吉 邮编831100）摘要：后缀为E00的文件是ESRI的一种通用交换格式文件。
这种文件通过明码的方式表达了Arc/Info中几乎所有的矢量格式以及属性信息，广泛应用于与其他软件之间进行数据交换。
但是ESRI没有提供有关的格式说明。
本文介绍了这种文件格式的一部分内容，可以用于通过E00格式文件建立与ESRI系列软件之间的数据交换。
关键字：E00；数据交换；文件格式1引言ESRI系列软件在业内无人不知。
其早期产品Arc/Info WorkStation直到现在仍然被广泛使用。
E00文件格式就是Arc/Info中用于软件内部或者与其他软件进行数据交换的格式。
E00格式文件是ESRI最完整最复杂的文件之一。
它可以包含所有的要素及其属性，表示所有的信息，如点、线、面、属性、控制点等等。
由于E00文件是ASCII明码格式的，因此许多软件都把E00文件作为与ESRI系列软件的数据接口，一方面可以利用ESRI软件出色的分析处理能力，把ESRI软件作为自己产品的后续深加工平台，另一方面也可以把ESRI软件的成果作为自己的数据入口。
虽然E00文件是ASCII明码格式的，但是由于E00文件本身是作为ESRI内部不公开的数据格式，没有提供数据格式的技术白皮书。
因此，想要利用这种格式作为交换平台，必须仔细研究。
笔者为了生产的需要认真分析了这种格式的结构，实现了主要信息的完整解读。
2E00文件格式解析Arc/Info软件整合了许多空间数据模型，其中最基本的有用来存储和管理空间坐标信息及属性信息的Coverage模型、用来存储和分析栅格数据的GRID/LATTICE模型、用来存储管理和分析三维表面的TIN模型、用于制图和绘图的Arcplot模型等等。
在Arc/Info中使用export命令的相应参数（cover、grid、tin、plot）即可实现对相应模型数据的E00输出。
E00转换mapgis操作
关闭1层，打开0层，拉框查 看图元属性。如果还存在其 它区，可根据《1：50000 DLG数据说明》查询具体是 什么内容再处理，直到0层 无图元后保存文件。关闭单 文件窗口，进入下一个文件 处理。
删除HYDNT.WL水系线中无用的线
无用的线 GB==99600||GB==99100
删除相关线，保存，关闭。 删除HYDLK.WL中无用的线
自然保护区界GB==62020
4.9 ATNLK辅助要素的转换（ATNLK.wl）
该文件中主要是铁路 桥、公路桥、人行桥
桥梁 GB==43010||GB==43020||GB==43030||GB==43040
桥梁ATNLK.wl
遂道 GB==43071||GB==43072
人行桥 GB==43050
保存NAMPT.wt
名称注记NAMPT.wt 分别提取水系名.WT和 NAMPT.wt的注记。
名称注记NAMPT.wt 勾选山峰名.WT，子串统改文本。
勾选NAMPT.wt ，子串统改文本。
工程文件中删除WAYPT.WT
六、后期整饰
HYDLK.WL水系线文件中水库单边坡与实际是反 的，需要逐个改变线方向。 “线编辑”“改线方向”，鼠标逐个点击需要改 变方向的线。如图
水系线HYDNT.wl
单线河GB==21011
水系线HYDNT.wl
双线河 GB==21012||GB==22010||GB==22020||GB==22030|| GB==23010||GB==24010||GB==26010
水系线HYDNT.wl
时令河 GB==21021||GB==21022||GB==23020
检查RAILK.WL铁路线， RAILK.WT火车站方向与铁路线方向是否一致
E00格式分析--图形数据
昨天完成了E00到Shapefile文件格式的转换工作。
由于E00不是公开格式，所以没有官方文档。
目前可以拿到的关于这个文档的最全面的资料是一个不知名的作者写的。
其内容也是他推测的。
具体链接如下:Arc/Info Export (E00) Format Analysis. 依靠这份文档我编写除了一个程序，经过测试基本上没有什么问题。
但是上面提到的这个文档写的比较随意。
尤其在术语上前后不统一。
而且关于文件各个部分自之间的关系也没有描述的比较清楚。
所以我才认为将我编写代码过程中的理解总结下来。
如果你需要编写将E00转换为Shapefile的程序。
一定要首先参考上面的文档，然后再参考我写的补充说明。
或者可以直接通过我的MSN找我要代码。
好了，下面是关于E00文件的内容:1.术语节：E00文件由很多部分组成，我们称每一个部分为一个节(Section).例如：ARC节、CNT节、LAB节.（在上面的文档的称为文件。
感觉很别扭。
）在下面的文档中我肯能会称其为段(Segment）。
这二者是一个含义。
请大家注意。
块:每一个节中都是数据块有规律的排列。
这个数据单位称为快(Block）id: E00文件中各个节的数据之间是有引用关系的。
引用的使用通过id来引用。
下文中我所提到的id都是这个含义。
编号：E00文件中还有其它一些编号，他们本身没有id的作用。
或者其作用不明确，称为编号(NO)2.需要关注的节.E00文件的节很多，但是在一般情况下我们只需要关注下面的几个节就可以了:ARC节、LAB节、PAL节、PRJ节、.AAT节和.PAT节。
一共六个主要的节。
下面分别分写他们的结构.2.1 ARC节ARC 节中保存的是弧段，如果这是一个点文件，那么应该没有此节，或者此节没有数据。
如果是一个线文件，那么这里就是线图形存储的地方。
如果是一个面文件，那么面的边界就是由这里的弧段链接而成。
ARC节以ARC 2或者ARC 3开始。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转换E00技术总结
MapGis文件格式转换E00格式。
MapGis为国产GIS软件产品，数据格式分为点、线、面，分别为*.WT、*.WL、*.WP文件，其中都包含图形和属性数据；E00格式是美国ESRI公司的ArcGIS软件系统的文件格式。
随着GIS技术应用的不断深入，MapGis已经不能够满足土地信息系统的需要，功能更加强大的ArcGis逐步占领了市场，并得到的迅速的推广和应用；这样需要将MapGis系统中的数据准确的转换为ArcGis的数据格式已经势在必行。
E00数据格式是ArcGis系统支持的标准格式，所以采用E00格式作为数据转换的目标格式。
如何准确的将MapGis格式转换为E00格式，是MapGis应用系统过渡到ArcGis系统的主要任务。
转换的技术路线是先将MapGis格式的数据进行标准化预处理，然后转换为SHAPE格式，再对SHAPE格式的数据进行整理检查，检查无误后把SHAPE转换为Coverage格式，最后将Coverage转换为E00格式。
以下内容以MapGis6.5和ArcGis9.1为例，就MapGis格式转换为E00格式，进行详细的介绍。
数据转换之前应该对MapGis数据进行标准化预处理。
主要任务就是对MapGis的图形进行拓扑检查，保证拓扑正确；然后对属性数据进行整理，检查字段的类型、长度，并对属性值的有效性进行验证。
转换步骤演示如下：
1、运行MapGis软件，在程序主菜单中选择“库管理”的“属性库管理。
”
2、出现MapGis属性管理子系统窗口，然后选择“文件”并装入需要转换的MapGis文件（本例装入的点文件）。
3、检查属性结构，选择“结构”中的“编辑属性结构”下的“编辑点结构”。
4、出现“编辑属性结构”窗口，可以调整属性结构，修改后单
击“OK”保存结果。
5、检查数据属性值的内容，无误后将属性数据输出，选择“属
性”中的“输出属性”。
注意：MapGis进行格式转换时容易出像属性
内容错乱现象，所以最好先输出属性。
6、出现“属性输出”窗口，将属性输出为*.wb格式。
7、到此退出“MapGis属性管理子系统”，然后在程序主菜单中选择“使用工具”中的“报表定义”。
8、出现“MapGis报表编辑处理系统”。
9、选择“建索引”中的“属性生成文本”选项，将*.wb格式的数据转换为文本格式。
注意：转换后的文件没有扩展名，用户可以重
命名为*.txt，该文件可以用记事本、Excel等编辑器打开。
10、对标准化处理后的数据进行转换。
在程序主菜单中选择“图形处理”中的“文件转换”。
11、出现文件转换窗口，装入MapGis文件，选择“文件”中的“装入点”（本例为点文件）。
12、装入后，单击鼠标右键选择“复位窗口”，即可出现图形。
然后选择“输出”中的“输出SHAPE文件”。
注意：直接转换E00格式非常容易出错，导致转换失败。
同时E00格式在ArcGis中不能
够直接打开，所以先将数据转换为SHAPE格式，SHAPE格式可以在ArcGis中编辑，然后再逐步转换。
13、转换成SHAPE文件后，会生成三个对应的文件，分别是*.SHX索引文件、*.SHP图形文件和*.DBF属性文件，其中*.DBF属性文件可以用FOXBASE、DBASE、EXCEL等数据库管理系统直接打开。
14、用EXCEL可以打开*.DBF文件。
注意：MapGis格式转换SHAPE后，部分数据会出现属性错乱，对SHAPE格式数据进行整理检查。
本例介绍用EXCEL进行数据整理的过程（也可以使用其它方法，例如通过开发纠错程序等）。
15、用EXCEL分别打开*.DBF和上面输出的属性文件，删除
*.DBF中错乱的属性数据，再拷入与之对应的正确的属性数据，保存*.DBF文件即可。
注意：不要全部删除*.DBF的属性数据，应至少保留一条以上记录，否则属性的字段类型会改变。
16、SHAPE格式数据整理后，还需要进行拓扑检查，修复图形错误。
运行ArcGis的ArcCatalog。
17、对shapefile做一遍repairgeometry操作，具体的工具在arctoolbox中的data management toosl->features->repairgeometry。
18、选择SHAPE文件单击“OK”。
19、出现Repair Geometry窗口，开始修复图形错误，并提供进度提示信息。
20、再将检查正确的SHAPE文件转换为Coverage格式。
鼠标右击SHAPE文件出现快捷菜单，选择Export中的To Coverage。
21、出现Feature Class To Coverage窗口，其中数据文件的Type 项默认为空，必须根据转换的数据选择Type的值，点文件选择
POINT、线文件选择ARC、面文件选择POLYGON等，其他选择默认，单击“OK”开始转换。
注意：Type为必选项。
22、转换完成后，可以在ArcCatalog中看到Coverage文件。
23、将Coverage文件转换位E00格式。
具体的工具在arctoolbox 中的Coverage Tools->Conversion->From Coverage->Export To
Interchange File。
24、出现Export To Interchange File窗口，选择Input Dataset和Output Interchange File，单击“OK”开始转换。
25、出现Export To Interchange File窗口，并提供转换进度信息，转换完成后便得到目标E00数据格式。
转换完成后的E00格式数据不能直接在ArcGis中显示，可以通过反向转换将E00转换为Coverage等格式进行检查。
