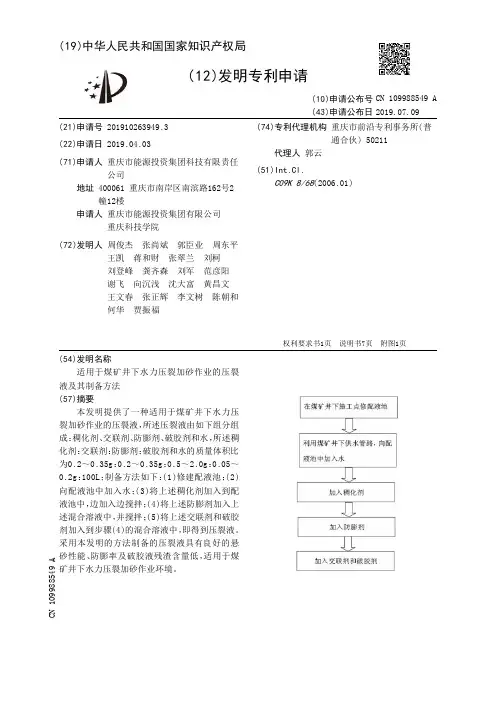

【CN109988549A】适用于煤矿井下水力压裂加砂作业的压裂液及其制备方法【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910263949.3
(22)申请日 2019.04.03
(71)申请人 重庆市能源投资集团科技有限责任公司地址 400061 重庆市南岸区南滨路162号2幢12楼 申请人 重庆市能源投资集团有限公司 重庆科技学院
(72)发明人 周俊杰 张尚斌 郭臣业 周东平 王凯 蒋和财 张翠兰 刘柯 刘登峰 龚齐森 刘军 范彦阳 谢飞 向沉浅 沈大富 黄昌文 王文春 张正辉 李文树 陈朝和 何华 贾振福 (74)专利代理机构 重庆市前沿专利事务所(普通合伙) 50211代理人 郭云
(51)Int.Cl.C09K 8/68(2006.01)
(54)发明名称适用于煤矿井下水力压裂加砂作业的压裂液及其制备方法(57)摘要本发明提供了一种适用于煤矿井下水力压裂加砂作业的压裂液，所述压裂液由如下组分组成：稠化剂、交联剂、防膨剂、破胶剂和水，所述稠化剂：交联剂：防膨剂：破胶剂和水的质量体积比为0.2～0.35g：0.2～0.35g：0.5～2.0g：0.05～0.2g：100L；制备方法如下：(1)修建配液池；(2)向配液池中加入水；(3)将上述稠化剂加入到配液池中，边加入边搅拌；(4)将上述防膨剂加入上述混合溶液中，并搅拌；(5)将上述交联剂和破胶剂加入到步骤(4)的混合溶液中，即得到压裂液。采用本发明的方法制备的压裂液具有良好的悬砂性能、防膨率及破胶液残渣含量低，适用于煤
矿井下水力压裂加砂作业环境。
权利要求书1页 说明书7页 附图1页CN 109988549 A2019.07.09
CN 109988549
A1.一种适用于煤矿井下水力压裂加砂作业的压裂液，其特征在于，所述压裂液由如下
组分组成：稠化剂、交联剂、防膨剂、破胶剂和水，所述稠化剂：交联剂：防膨剂：破胶剂和水
的质量体积比为0.2～0.35g：0.2～0.35g：0.5～2.0g：0.05～0.2g：100L。
2.根据权利要求1所述的适用于煤矿井下水力压裂加砂作业的压裂液，其特征在于，所
述稠化剂：交联剂：防膨剂：破胶剂和水的质量体积比为0.2～0.3g：0.2～0.32g：1.0～
2.0g：0.1～0.2g：100L。
3.根据权利要求2所述的适用于煤矿井下水力压裂加砂作业的压裂液，其特征在于，所
述稠化剂：交联剂：防膨剂：破胶剂和水的质量体积比为0.25g：0.25g：1.5g：0.15g：100L。
4.根据权利要求1所述的适用于煤矿井下水力压裂加砂作业的压裂液，其特征在于，所
述稠化剂为瓜尔胶或聚丙烯酰胺或丙烯酰胺和丙烯酸的混合物，所述丙烯酰胺与丙烯酸的
质量比为3:1；所述交联剂为甜菜碱或硼砂或硼酸或乙二胺和环氧氯丙烷的混合物，所述乙
二胺和环氧氯丙烷的质量比为5：16；所述防膨剂为氯化钾或氯化钙或氯化镁；所述破胶剂
为过硫酸铵和复合胺盐类的混合物或硫酸铁或硫酸铬，所述过硫酸铵与复合胺盐类的质量
比为1:1。
5.根据权利要求4所述的适用于煤矿井下水力压裂加砂作业的压裂液，其特征在于，所
述复合胺盐类为低温激活剂SDP-1。
6.一种如权利要求1-5任一所述的适用于煤矿井下水力压裂加砂作业的压裂液的制备
方法，其特征在于，包括如下步骤：
(1)在煤矿井下修建配液池，容量大小根据煤层压裂所需流量而定；
(2)利用井下供水系统在配液池中加入水；
(3)将上述稠化剂加入到配液池中，边加入边搅拌，搅拌60～90min；
(4)将上述防膨剂加入步骤(3)得到的混合溶液中，并搅拌70～100min；
(5)将上述交联剂和破胶剂加入到步骤(4)的混合溶液中，
即得到压裂液。权 利 要 求 书1/1页
2CN 109988549 A
压裂技术详解
压裂技术详解
第一节 压裂设备
1．压裂车：
压裂车是压裂的主要设备，它的作用是向井内注入高压、大排量的压裂液,将地层压开，把支撑剂挤入裂缝。压裂车主要由运载、动力、传动、泵体等四大件组成。压裂泵是压裂车的工作主机。现场施工对压裂车的技术性能要求很高，压裂车必须具有压力高、排量大、耐腐蚀、抗磨损性强等特点。
2． 混砂车：
混砂车的作用是按一定的比例和程序混砂，并把混砂液供给压裂车.它的结构主要由传动、供液和输砂系统三部分组成。
3． 平衡车：
平衡车的作用是保持封隔器上下的压差在一定的范围内，保护封隔器和套管.另外，当施工中出现砂堵、砂卡等事故时，平衡车还可以立即进行反洗或反压井，排除故障。
4． 仪表车： 仪表车的作用是在压裂施工远距离遥控压裂车和混砂车，采集和显示施工参数，进行实时数据采集、施工监测及裂缝模拟并对施工的全过程进行分析。
5． 管汇车:
管汇车的作用是运输管汇，如;高压三通、四通、单流阀、控制阀等。
第二节 压裂施工基本程序
1．循环:
将压裂液由液罐车打到压裂车再返回液罐车。循环路线是液罐车—混砂车-压裂泵—高压管汇-液罐车,旨在检查压裂泵上水情况以及管线连接情况。循环时要逐车逐档进行，以出口排液正常为合格。
2．试压:
关死井口总闸，对地面高压管线、井口、连接丝扣、油壬等憋压30-40Mpa，保持2-3min不刺不漏为合格。
3．试挤：
试压合格后,打开总闸门，用1—2台压裂车将试剂液挤入油层，直到压力稳定为止.目的是检查井下管柱及井下工具是否正常，掌握油水的吸水能力。 4．压裂：
在试挤压力和排量稳定后,同时启动全部车辆向井内注入压裂液，使井底压力迅速升高,当井底压力超过地层破裂压力时，地层就会形成裂缝。
5．支撑剂：
开始混砂比要小，当判断砂子已进入裂缝，相应提高混砂比。
6．替挤：
预计加砂量完全加完后，就立即泵入顶替液，把地面管线及井筒中的携砂液全部顶替到裂缝中去，防止余砂乘积井底形成砂卡。
