循环伏安法的原理42
循环伏安法原理及结果分析
循环伏安法原理及结果分析循环伏安法（cyclic voltammetry）是电化学分析技术中常用的手段之一，它通过对电极表面施加一定的电位范围，并观察电流随时间的变化，来研究电极的电化学反应动力学过程及物质的电化学性质。
本文将介绍循环伏安法的原理和结果分析。
一、循环伏安法原理循环伏安法是利用三电极体系或两电极体系，在电解液中施加一系列连续的电位变化，从而观察被测物质的电极过程和电分析过程。
其原理可以概括如下：1. 电位扫描循环伏安法通过对电极施加一定电位的扫描，看电流随着电位变化的趋势，了解电极上电化学反应的特性。
该扫描通常为正弦形状的波形，可以从一个起始电位逐渐扫描到反向电位，然后再返回起始电位。
2. 反应过程在电位扫描过程中，当电极达到某一特定电位时，电极上的溶液中的物质会发生氧化还原反应。
在电位的正向扫描中，电极吸附或生成物质发生氧化反应；在电位的反向扫描中，电极吸附或生成物质发生还原反应。
3. 极化曲线根据电流与电位之间的关系绘制出的曲线被称为循环伏安曲线（cyclic voltammogram）。
循环伏安曲线可以提供丰富的电化学信息，如峰电位、峰电流、反应速率等，通过分析这些参数可以了解被测物质的电化学性质。
二、循环伏安法结果分析循环伏安法作为一种定量分析技术，可以提供丰富的信息用于研究和分析。
下面是对循环伏安法结果的常见分析方法：1. 峰电位循环伏安曲线中的峰电位是指氧化还原反应发生的特定电位，它可以提供物质的氧化还原能力和反应速率信息。
通过比较不同物质的峰电位可以实现物质的定性分析。
2. 峰电流峰电流是循环伏安曲线中峰值对应的电流值，它可以反映物质的浓度和反应速率。
通过比较不同物质的峰电流可以实现物质的定量分析。
3. 氧化还原峰循环伏安曲线中的氧化峰和还原峰是氧化还原反应的关键指标。
通过对氧化峰和还原峰的面积进行定量分析，可以得到物质的电化学反应速率以及反应机理。
4. 电化学反应动力学循环伏安法还可通过对不同扫描速率下的曲线进行分析，得到电化学反应的动力学参数，比如转移系数、速率常数等。
循环伏安法的工作原理
循环伏安法的工作原理1循环伏安法简介循环伏安法是一种经典的电化学方法，用于研究电极表面、某些离子溶液的氧化还原行为以及电化学反应动力学等问题。
它通常是通过改变电极电势，监测电流变化并绘制伏安曲线来实现的。
2循环伏安法的步骤循环伏安法的基本步骤非常简单：1.使电极在某个起始电势下静置一段时间，稳定后测量电流荷兰玻璃电极。
2.电势施加到不同的电位点上，记录下对应的电流值。
3.逆转电势并再次进行相同的测量。
4.让电极回到起始电势并记录相关电流值。
3循环伏安法的意义通过循环伏安法，我们可以测量氧化还原反应动力学及其机理。
这种方法广泛应用于电化学催化（如燃料电池）、电化学传感器、电极表面修饰以及材料表征等方面。
此外，该方法还能用于检测氧化还原反应参与的化学物质、观察电极电势对电化学反应的影响以及评价反应热力学和动力学参数等。
4循环伏安法的优点和应用循环伏安法的优点在于可靠性高、重复性好、具有很高的空间和时间分辨率，并且对于难以直接测量的实验系统进行反应动力学研究具有明显优势。
该方法在离子电解质的反应动力学、材料表征、催化和传感器等领域得到广泛应用。
例如，它被用于测量气体传感器、生物传感器、电化学电池等方面。
5循环伏安法的局限需要注意的是，循环伏安法也有局限性：仅能适用于反应速率较慢的化学体系，并需要高度纯净的电解质，还需要空气无尘条件下进行操作。
6结论总之，循环伏安法是一种非常重要且广泛应用的电化学研究方法，有效探究氧化还原反应机理，对于催化、物质表征等领域有着广泛应用。
理解和掌握循环伏安法的基本原理和应用场合，将有助于开展相关研究，并推动电化学研究的发展和应用。
(完整版)循环伏安法
(1) 从起点S开始图，8-电19位往正方 向进行阳极扫描，得到阳极峰1。
(3) 再进行一次阳极扫描， 则又出现两个阳极峰4和5， 且峰5的电位值与峰1相同。
对-亚氨基苯 O
OH 苯醌在较负的 O
OH
醌又还原成 对-氨基苯酚
解释: + 2H++ 2e-
? c为不可逆，因为它只有一个还原峰，反方向扫描时虽 然有连续的电流衰减但是没有得到氧化峰， ipc与电压 扫描速度√ v成正比。当电压扫描速度明显增加时， φpc明显变负 。
(二)电极反应机理的研究
? 循环伏安法可用于电化学 -化学 偶联过程的研究，即在电极反应过 程中还伴随着化学反应的产生。
(2) 然后反向向阴极扫描，
一、循环伏安法
?
以快速线性扫描的形式施加三角波电压 ，一
次三角波扫描完成一个还原过程和氧化过程的循环，
然后根据 i—φ曲线进行分析的方法称为循环伏安
法。
二、工作原理
(一) 基本装置
?同普通极谱法。
1. 三角波电压
将线性扫描电压施加到电极上，
从起始电压Ui开始沿某一方向扫描到 终止电压Us后，再以同样的速度反方
向扫至起始电压，加压线路成等腰 三角形，完成一次循环。根据实际 需要，可以进行连续循环扫描。
图8-17
(二)工作原理
? 1. 当三角波电压增加时，(即电位从正向负 扫描时)溶液中氧化态电活性物质会在电极上 得到电子发生还原反应，产生还原峰。 O + ne- ? R
? 2. 当逆向扫描时，在电极表面生成的还原性 物质R又发生氧化反应，产生氧化峰。 R ? O + ne-
循环伏安法介绍
循环伏安法原理
当工作电极被施加的扫描电压 激发时，其上将产生响应电流。 以该电流（纵坐标）对电位 （横坐标）作图，称为循环伏 安图。典型的循环伏安图如 (Fig.1b)所示。
Fig.1(b) 循环伏安谱
循环伏安法原理
循环伏安图中的重要参数
阳极峰电流（ipa); 阴极峰电流（ipc) 阳极峰电位（φpa); 阴极峰电位(φpc)；
确定 i p 的方法是：沿基线 做切线外推至峰下，从峰 顶做垂直线至切线，其间 高度即为ip ，φp可直接从 横轴与封顶对应处读取。
Fig.2
循环伏安法原理
峰电流方程式：
i p 2.6910 n AD v c
5 32 12 12
（ 1 ）
峰电势方程式：
RT φ p φ1 2 1.1 nF
而苯醌在较负的电位上被 还原为对苯二酚形成峰 3 。
循环伏安法的应用
再一次阳极扫描时，对苯二酚被氧化为苯醌，形成峰 4； 而峰5与峰1的过程相同，即对-氨基苯酚被氧化为对-亚氨 基苯醌。
为证明峰 3和峰 4是苯醌和对苯二酚的还原和氧化过程， 可制备对苯二酚的溶液作循环伏安图加以证实。
循环伏安法的应用
循环伏安法原理
Fig.1(a) 循环电位扫描
循环伏安法是以线性扫描 伏安法的电位扫描到头后，再 回过头来扫描到原来的起始电 位值，所得的电流-电压曲线为 基础的分析方法。其电位与扫 描时间的关系，如 (Fig.1a) 所 示，由图可知，扫描电压呈等 腰三角形。如果前半部扫描 （电压上升部分）为电活性组 分在电极上被还原的阴极过程， 则后半部扫描（电压下降部分） 为还原产物重新被氧化的阳极 过程。因此，一次三角波扫描 完成一个还原过程和氧化过程 的循环，故称为循环伏安法。

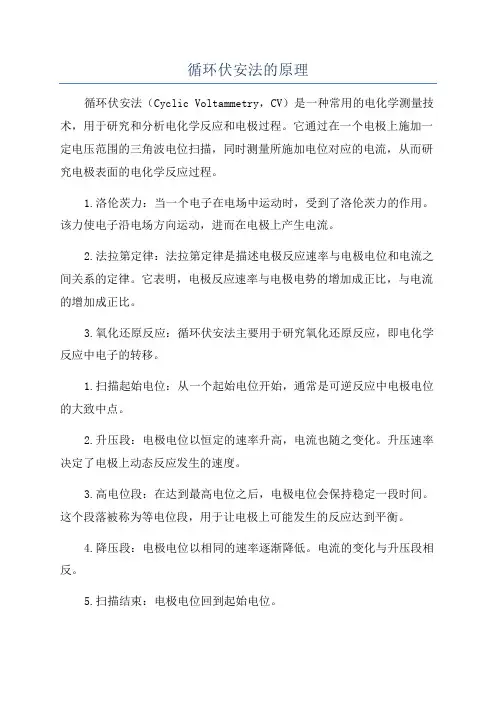

循环伏安法的原理
循环伏安法的原理循环伏安法（Cyclic Voltammetry，CV）是一种常用的电化学测量技术，用于研究和分析电化学反应和电极过程。
它通过在一个电极上施加一定电压范围的三角波电位扫描，同时测量所施加电位对应的电流，从而研究电极表面的电化学反应过程。
1.洛伦茨力：当一个电子在电场中运动时，受到了洛伦茨力的作用。
该力使电子沿电场方向运动，进而在电极上产生电流。
2.法拉第定律：法拉第定律是描述电极反应速率与电极电位和电流之间关系的定律。
它表明，电极反应速率与电极电势的增加成正比，与电流的增加成正比。
3.氧化还原反应：循环伏安法主要用于研究氧化还原反应，即电化学反应中电子的转移。
1.扫描起始电位：从一个起始电位开始，通常是可逆反应中电极电位的大致中点。
2.升压段：电极电位以恒定的速率升高，电流也随之变化。
升压速率决定了电极上动态反应发生的速度。
3.高电位段：在达到最高电位之后，电极电位会保持稳定一段时间。
这个段落被称为等电位段，用于让电极上可能发生的反应达到平衡。
4.降压段：电极电位以相同的速率逐渐降低。
电流的变化与升压段相反。
5.扫描结束：电极电位回到起始电位。
在循环伏安法的实验中，通过测量电压和电流的关系，可以绘制出循环伏安曲线。
根据这条曲线，可以获得一系列与电化学反应相关的信息。
例如，可以确定反应的峰电势、峰电流、电化学活性物质的浓度等。
除了基本原理之外，循环伏安法还可以通过不同的实验条件进行改进和拓展，满足更多研究和分析的需求。
例如，可以在不同的扫描速度下进行实验，研究反应速率与电化学反应机理之间的关系。
此外，还可以使用循环伏安法对催化剂和电极材料进行表征，以及研究化学反应机制和催化反应过程。
总之，循环伏安法通过施加电压和测量电流，以及根据电位电流曲线的变化，研究电化学反应和电极过程。
基于循环伏安法的原理，我们可以获得与反应动力学、反应机理、电极材料特性和催化剂表征有关的重要信息。
这种技术在化学、材料科学、能源研究等领域都有广泛应用，对于深入理解电化学反应和开发新型催化剂具有重要意义。
循环伏安法原理及结果分析
循环伏安法原理及结果分析循环伏安法是一种重要的电化学分析技术，在化学、材料科学、生物化学等领域都有着广泛的应用。
它不仅可以用于研究电极过程的动力学和热力学性质，还能对物质的氧化还原特性进行定性和定量分析。
接下来，让我们深入了解一下循环伏安法的原理以及如何对其结果进行分析。
一、循环伏安法的原理循环伏安法是通过控制工作电极的电位，使其按照特定的扫描速率在一定的电位范围内进行循环扫描，同时测量电流随电位的变化。
在实验中，通常有三个电极：工作电极、参比电极和辅助电极。
工作电极是研究的对象，其表面发生的电化学反应会产生电流。
参比电极提供一个稳定的电位参考，确保测量的电位准确。
辅助电极则用于形成电流回路，使电化学反应能够顺利进行。
当对工作电极施加电位时，电极表面的物质会发生氧化或还原反应。
电位从起始电位向一个方向扫描，当达到物质的氧化电位时，物质被氧化，产生氧化电流；继续扫描，当达到还原电位时，被氧化的物质又会被还原，产生还原电流。
然后电位反向扫描，重复上述过程，形成一个封闭的循环曲线。
二、循环伏安曲线的特征典型的循环伏安曲线包括以下几个重要特征：1、峰电位氧化峰电位和还原峰电位分别对应物质氧化和还原反应发生的电位。
峰电位的位置可以反映物质的氧化还原能力，不同物质的峰电位通常不同，因此可以通过峰电位对物质进行定性分析。
2、峰电流峰电流的大小与电活性物质的浓度、扩散系数、电极面积以及扫描速率等因素有关。
在一定条件下，峰电流与物质的浓度成正比，这是定量分析的基础。
3、峰形峰形的宽窄和对称性可以反映电极反应的可逆性。
如果氧化峰和还原峰对称，且峰电位之差较小，通常表示电极反应是可逆的；反之，如果峰形不对称，峰电位之差较大，则表示电极反应不可逆或准可逆。
三、影响循环伏安曲线的因素1、扫描速率扫描速率的快慢会影响峰电流和峰电位。
一般来说，扫描速率增加，峰电流增大，但峰电位会发生偏移。
2、溶液浓度电活性物质的浓度越高，峰电流越大。
循环伏安法原理及结果分析
循环伏安法原理及结果分析循环伏安法（Cyclic Voltammetry，简称CV）是一种常用的电化学测试技术，广泛应用于材料科学、电化学、生物分析等领域。
本文将介绍循环伏安法的原理和结果分析。
一、循环伏安法原理循环伏安法通过在电化学系统中施加恒定电压，测量电流随时间的变化，从而获得电化学反应的动力学信息。
其原理基于伏安定律和法拉第定律。
伏安定律（Ohm's Law）描述了电压、电流和电阻之间的关系，即U = I * R。
根据伏安定律，当施加在电化学系统上的电势变化时，电化学反应导致的电流也会发生变化。
法拉第定律则是描述了电化学反应电流与反应物浓度之间的关系。
根据法拉第定律，当电化学反应进行时，电流的大小与反应物浓度成正比。
循环伏安法通过循环扫描电位来实现对电化学反应的观测。
其步骤包括：首先，以一定速率从初始电位变化至最大电位；然后，以相同的速率从最大电位回到初始电位；最后，以相同速率在这两个电位间进行循环。
在不同电位下测量的电流值可以描绘出循环伏安曲线。
二、循环伏安法结果分析1. 循环伏安曲线形状分析根据循环伏安曲线的形状，可以判断电化学反应的类型和反应程度。
典型的循环伏安曲线形状包括正向扫描、逆向扫描和氧化还原峰。
正向扫描对应于电化学氧化反应，逆向扫描对应于电化学还原反应。
氧化还原峰则是反应物被氧化和还原的过程。
2. 峰电位和峰电流分析峰电位是循环伏安曲线中峰值所对应的电位值，峰电流则是在峰电位处发生的电流峰值。
通过分析峰电位和峰电流的数值可以获得反应的动力学参数，如扩散系数、转变速率等。
峰电位的大小可以反映反应的可逆性，大于理论值时表明反应不可逆。
3. 转变速率常数和电荷转移系数分析转变速率常数（k0）与电极表面反应物的扩散速率和电荷传输速率密切相关，体现了反应过程的快慢。
电荷转移系数（α）则表示电化学反应中电荷转移的效率。
通过计算这两个参数，可以了解反应的速率控制步骤以及反应机理。
循环伏安法的原理
循环伏安法的原理循环伏安法（简称CV）是一种电化学测试方法，用于研究电极表面的还原和氧化反应。
它通过施加一个周期性的电压波形到电极上，并测量所产生的电流响应来研究电化学反应的动力学和热力学特性。
循环伏安法的原理基于电化学反应动力学和热力学，它可以提供关于反应速率、反应机理和电化学过程中的中间体的信息。
该方法通常用于研究金属、合金、导电聚合物和其他电化学材料的表面性质。
在一般的循环伏安法实验中，首先将待测试的电极浸入电解质溶液中，然后将电极连接到一个电位施加器上。
在测试开始时，电压会以一个预定的速率随时间变化。
通常，电压的变化范围是从一个初始值线性地增加到一个最大值，然后再以相同的速率线性降低到初始值。
这个过程会反复进行多次，从而形成一个循环。
在施加电压时，如果溶液中存在可溶性的还原或氧化物，那么它们将在电极表面发生还原或氧化反应，产生相应的电流。
这些电流响应将被导入一个电流检测器中进行测量。
由此，可以得到一个电压和电流之间的关系曲线，称为循环伏安曲线。
循环伏安曲线提供了许多关于电化学反应的信息。
例如，在曲线上可以观察到氧化还原峰，它们对应着反应的起始和终止点。
通过分析峰的位置、高度和形状，可以得到关于反应速率、反应的表面覆盖以及反应机理的信息。
此外，循环伏安曲线还可以用来研究反应的可逆性，以及电化学系统内部产生的中间体的性质。
除了提供反应动力学和热力学信息外，循环伏安法还可以用来研究阴极和阳极的反应特性，并且还可以用于研究与电化学反应相关的电化学功率、催化作用和电化学材料的性能。
总的来说，循环伏安法的原理是基于电化学反应的动力学和热力学特性，并通过施加周期性的电压波形，测量产生的电流响应来研究电极表面的反应特性。
这种方法在材料科学和能源研究领域中具有重要的应用，对于理解材料的电化学性质，设计高效的电化学器件以及开发新型电化学材料都具有重要的意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ipa ? 1 ipc
??
?
? pc
? ? pa
?
0.059 n
U外 ∝ i
U外- Ud= iR
U外代表外加电压、 R代表电路
(Cd2+)
阻抗、 Ud代表分解电压
循环伏安法原理
在一个典型的循环伏安实验中，工作电极一般为浸在溶液中的固定电极。 为了尽可能降低欧姆电阻，最好采用三电极系统。在三电极系统中，电 流通过工作电极和对电极。工作电极电位是以一个分开的参比电极（如 饱和甘汞电极，SCE）为基准的相对电位。在循环伏安测试实验中，工 作电极的电位以10 mV/s 到 200 mV/s 的扫描速度随时间线性变化 (Fig.1a)，在此同时记录在不同电位下的电流(Fig.1b)。.
分类：
极谱法
伏安法
滴定伏安法
溶出伏安法 循环伏安法
控制电位极谱法
控制电流极谱法
电流滴定伏安法 永停滴定伏安法 阳极溶出伏安法 阴极溶出伏安法 计时电位溶出伏安法
直流极谱法 方波极谱法 脉冲极谱法 单扫描示波极谱法 交流示波极谱法 计时电流极谱法
2020/5/23
伏安分析法的基本原理：
以待测物质溶液、工作电极、参比电极构成一个电解池， 通过测定电解过程中电压-电流参量的变化来进行定量、 定性分析的电化学分析方法称为伏安法。
E ? E??? RT ln cO (0, t) nF cR (0, t)
（1）
? 可逆反应的线性扫描图谱的峰电位服从下面方程：
Ep
?
E1/2 ??
/?
1.109
RT nF
（2）
式中，E1/2为极谱的半波电位，半波电位值很接近标准电极电位E°。 式（2）中的正号（+）适用于阳极反应峰(Epa)，负号适用于阴极峰(Epc)。
Fig.3 典型可逆体系的循环伏安图。
Fig.4典型准可逆体系和不可逆体系的循环伏安图。
Fig.5 线性扫描曲线
反应可逆性的判断
对一个可逆反应，峰电位与扫描速度和浓度无关。
Epa与Epc 之差
也可用来判断电极反应的可逆程度。
? Ep ? Epa ? Epc
?Ep ?
E pa
? E pc
?
2.3RT nF
(iii) Easy to remove diffusion
Hg microelectroladyeerson mercury drop surface
when the drop falls
（螺线管）
（聚氨酯）
0.05~ 0.5mm diameter
（活塞）
（金属垫圈））
可逆体系
? 如果电极表面上的电子转移过程的速率很快，电极表面上氧化态和还原态试 样的浓度的比率服从Nernstian方程。在这种条件下，电极反应式为可逆的反 应。：
极谱法：使用滴汞电极或其它表面能够周期性 更新的液体电极为工作电极，称为极谱法。
伏安法：使用表面静止的液体或固体电极为工作电极，称 为伏安法。
二、电解池的伏安行为
当外加电压达到镉离子的电解 还原电压时，电解池内会发生 如下的氧化还原反应。
阴极还原反应 :
Cd2+ + 2e Cd
阳极氧化反应 :
2OH- －2e H2O + 1/2 O2
（6）
A- 电极面积 D - 扩散系数 c- 浓度 n- 交换电子数 v - 扫描速率 k - Randles-Sevcik 常数(2.69*105 As/V m mol)
循环伏安曲线中提供的信息
从循环伏安图上读取以下数据
ipc ipa ? pc ? pa ? 0 ' ? (? pc ? ? pa )
Introduction of Cyclic Voltammetry Technolgy
By : Dong Mei Han
主要内容：
? 循环伏安法的原理
? 循环伏安技术的应用 ? （1）可逆反应 ? （2）峰电位的确定 ? （3）峰电流的计算
? 循环伏安测试中的注意事项
1922 年 捷克科学家 海洛夫斯基 J.Heyrovsky
： 半峰电位与半波电位的关系为
E p/2
?
E 1/2 ?? 1.09
RT nF
? Ep 和 Ep/2的差别为
（4）
EpΒιβλιοθήκη ? Ep/2?2.2RT nF
?
56.5 mV
n
（5）
峰电流的计算
可逆反应的线性扫描的峰电流ip可有以下Randles-Sevcik方程给出：
i p ? kn3/2 AD1/ 2cv1/ 2
创立极谱法，1959年获Nobel奖
1934 年 尤考维奇 Ilkovic， 提出扩散电流理
论，从理论上定量解释了伏安曲线。
20世纪40年代以来 提出了各种特殊的伏安技 术。主要有：交流极谱法（1944年）、方波极 谱法（1952年）、脉冲极谱法（1958年）、卷 积伏安法（1970年）
20世纪40年代以来 主要采用特殊材料制备的 固体电极进行伏安分析。包括微电极、超微阵列 电极、化学修饰电极、纳米电极、金刚石电极、 生物酶电极、旋转圆盘电极等，结合各种伏安技 术进行微量分析、生化物质分析、活体分析。
?
59 mV n
(at 25°C)
(3)
对于不可逆体系， Δ Ep > 59/n(mV), ipa / ipc < 1。 ΔEp越大，
阴阳峰电流比值越小，则该电极体系越不可逆。对于不可逆电 极电程来说，反向电压扫描时不出现阳极波。
峰电位的确定
? 一般情况下，伏安图谱上的峰比较宽，因而难以确定峰电位。所以，有时以 0.5 ip的电位（称为半峰电位EP/2）来对电极反应进行表征更方便。理论上，
Fig.1 循环伏安法原理：(a) 循环电位扫描 (b) 循环伏安谱
Fig.2 电解过程的伏安曲线
电极表面的传质过程
电极表面存在三种传质过程， 分别是：
1） 扩散 2.）电迁移 3） 对流
若电解采用微铂电极为工作电极、 且溶液不充分搅拌时，会促使耗 竭区提前出现。这种现象称极化 现象。
极化现象
浓差极化： 由于电解过程中电极表面离子浓度与溶液本体浓度不同而使电极电位 偏离平衡电位的现象。
电化学极化： 因电化学反应本身的迟缓而造成电极电位偏离可逆平衡电位的现象 称为电化学极化。
注意：由于电解过程中电极表面的浓差极化是不可避免的现象，外加电压要严格控 制工作电极上的电位大小就要求另一支电极为稳定电位的参比电极，实际上由于电 解池的电流很大，一般不易找到这种参比电极，故只能再加一支辅助电极组成三电 极系统来进行伏安分析。
