实验(液)：差动连接快速进给(1)
差动连接工作进给快速回路装调
在液压实训系统中搭建能实现差动连接工作进给的快速回路，液压回路如图 2.106 所示，电气控制线路如图 2.107 所示。
图 2.106 液压回路图 2.107 电气控制线路图搭建完成后能实现以下动作：油泵能正常启动与停止、加载卸荷；按下按钮SB2，SB7，使 2YA 通电，1YA 通电时，液压泵输出的压力油从缸右腔的油都进入液压缸的左腔，实现了差动连接，使活塞快速向右运动；当快速运动结束，按下按钮SB7，使 1YA 失电，2YA 仍通电，这时是工作进给。
按下按钮SB2，SB3，使 3YA 通电，2YA 失电时，活塞向左快速退回(非差动连接)；运动到终端后。
按下SB3，原位停止。
实验原理:
1、油泵能正常启动与停止、加载卸荷；
2、按下按钮SB2，SB7，使 2YA 通电，1YA 通电时，液压泵输出的压力油从缸右腔的油都进入液压缸的左腔，实现了差动连接，使活塞快速向右运动；
3、当快速运动结束，按下按钮SB7，使 1YA 失电，2YA 仍通电，这时是工作进给。
4、按下按钮SB2，SB3，使 3YA 通电，2YA 失电时，活塞向左快速退回(非差动连接)；
5、运动到终端后，按下SB1，切断电源，原位停止。
表 2.38 电磁铁动作顺序表
工况按钮1YA 2YA 3YA 快进按下SB2，SB7 + + - 工进按下SB7 - + - 快退按下SB1，SB3 - - + 原位停止按下SB1 - - - 实验装调：。
差动连接和充液增速回路
1
2
q 4q A1 D2
F2 A2 p1 A1 p 2 m
4
D
2
d
2
p
1
D p2 m
2
q 4q 2 2 A2 D d
差动连接
F3 A1 A2 p1 m
4
d 2 p1 m
《液压传动与控制》
差动连接和充液增速回路
为了提高生产效率，机床工作部件常常要求实现空 行程(或空载)的快速运动。这时要求液压系统流量大而 压力低。这和工作运动(工进)时一般需要的流量较小和 压力较高的情况正好相反。
基本要求：在快速运动时，尽量减小需要液压泵输 出的流量，或者在加大液压泵的输出流量后，但在工作 运动时又不致于引起过多的能量消耗。 实现快速运动回路的方法： 1.差动连接 2.充液增速回路 3.双泵供油 4.蓄能器回路
一、差动连接回路
原理：利用液压缸两端的有效面
积差来进行传动的液压缸 优势：在不增加液压泵输出流量 的情况下，来提高工作部件运动 速度的一种快速回路，其实质是
改变了液压缸的有效作用面积。
简单连接
F1 A1 p1 A2 p 2 m
பைடு நூலகம்
D 4
2
p1 D 2 d 2 p 2 m
3
q 4q V 2 V d A1 A2
差动连接比简单连接：液压缸的推力小，速度高， 正好利用这一点，可使在不加大油源流量的情况下得 到较快的运动速度，这种连接方式被广泛应用于组合 机床的液压动力系统和其他机械设备的快速运动中。
二、充液增速回路
快速和速度换接回路
节 流 阀
调 速 阀
华Hale Waihona Puke 科技大学流量控制原理
流经薄壁小孔的流量 q = cdA(2Δp/ρ)1/2 流经细长孔的流量 q =(πd 4/128μl )Δp 综合两式得通用节流方程 q = KLAΔp m 节流元件的节流口结构有锥形、 三角槽形、矩形、三角形等。 工业上又将节流口的过流面积 A 的倒数称为液阻，将过流面 积可调的节流口称为可变液阻。 由节流方程知，当压力差一定 时，改变开口面积即改变液阻 就可改变流量。
调速阀用于调节执行元件运动速度，并保证其速度的稳定。这是
因为节流阀既是调节元件，又是检测元件。当阀口面积调定后， 它一方面控制流量的大小，一方面检测流量信号并转换为阀口前 后压力差反馈作用到定差减压阀阀芯的两端面，与弹簧力相比较， 当检测的压力差偏离预定值时，定差减压阀阀芯产生相应位移， 改变减压缝隙进行压力补偿，保证节流阀前后的压力差基本不变。 但是阀芯位移势必引起弹簧力和液动力波动，因此流经调速阀的 流量只能基本稳定。调速阀的速度刚性可近似为∞。 为保证定差减压阀的压力补偿作用，调速阀的进出口压力差应大 于弹簧力Ft 和液动力Fs 所确定的最小压力差。否则无法保证流量 稳定。
部件的自重，活塞快速下降， 由单向节流阀控制下降速度。 此时因液压泵供油不足，液 压缸上腔出现负压，充液油 箱4 通过液控单向阀3（充液 阀）向缸的上腔补油；
当运动部件接触工件负载增
加时，缸的上腔压力升高， 阀3关闭，此时只靠液压泵供 油，活塞运动速度降低。
回程时，液压缸上腔一部分
回油通过阀3进入充液油箱， 一部分回油直接回油箱。
将行程阀改用电磁阀，通过挡块压下电气行程开关来操作，也可实现快
液压平口钳传动回路设计--习题(完整版)实用资料
液压平口钳传动回路设计--习题（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）一、填空● 液压缸的类型和特点1.液压缸是将（）能转变为（）能，实现直线往复运动的液压元件。
2.液压执行元件包括液压缸和液压马达，其中（）输出旋转运动，（）输出直线运动。
3.液压传动中最重要的参数是（）和（），它们的乘积是（）。
4.液压缸运动速度的大小决定于（）。
5.差动回路中，活塞直径为D ，活塞杆直径为d ，为使活塞快进和快退速度相等，D和d满足关系（）。
6.柱塞缸由于柱塞与缸筒无配合要求，所以它特别适用于行程（）的场合。
7.液压缸的（）效率是液压缸的实际运动速度和理想运动速度之比。
8.摆动式液压缸可分为（）式和（）式两种。
9.工作行程很长的情况下，使用（）缸最合适。
10.液压缸在低速运动时常发生周期性的停顿或跳跃运动，称为（）。
11.活塞式液压缸分为（）和（）两种结构。
12.柱塞缸的运动速度v与缸筒内径D的关系（）。
二、选择● 液压缸的类型和特点1.液压缸是将液体的压力能转换为（）的能量转换装置。
A．动能B．机械能C．位能D．热能2.液压缸有效面积一定时，其活塞运动的速度由（）来决定。
A．压力B．流量C．排量D．负载3.液压缸的运动速度取决于（）。
A．压力和流量B．流量C．压力D．负载4.高速液压马达的转速大于（）。
A．300r/min B．400r/min C．500r/min D．600r/min5.双出杆液压缸，采用缸筒固定安装方式时，工作台的移动范围为缸筒有效行程的（）。
A．4倍B．3倍C．2倍D．1倍6.可实现差动连接的液压缸是（）。
A．等直径双杆活塞式液压缸B．单杆活塞式液压缸C．柱塞式液压缸D．摆动式液压缸7.差动连接的液压缸可使活塞实现（）。
A．减速B．加速C．慢速D．快速8.已知单杆活塞液压缸两腔有效面积A1=2A2，泵供油流量为q，若将液压缸差动连接，活塞快进，则进入液压缸无杆腔的流量是（）；如果不差动连接，则小腔的排油流量是（）。
差动回路实验报告
东莞理工学院实验报告 系（院）、专业班级： 电气自动化（2）班 姓名： 吴捷 学号：201141310202日期：2012.12.28成绩： 篇二：实验三 差动联接快速回路 实验报告 在认真完成实验的基础上分析实验结果的正确性（理论与实验进行比较）并结合下式进行讨论： 实测 v3 ：v1= 理论 v3 ：v1= 结果 v2：v1= 结果 v2 ：v1= 思考题 1．非差动联接时，为什么快退工作压力比工进工作压力大得多？2．拟定非差动、差动联接时的实验油路。
3．举例说明液压差动联接回路在机械工业中的应用。
4．指出单向节流阀5和节流阀11在系统中的作用。
理论与实测结果记录表3—1 13篇三：武汉大学差动放大电路实验报告 武汉大学计算机学院教学实验报告 课题名称： 电工实验 专业：计算机科学与技术 2013年 12 月 14 日 篇四：差动放大器实验报告 差动放大电路的分析与综合（计算与设计）实验报告 1、实验时间 10月31日(周五)17:50-21:002、实验地点 实验楼9023、实验目的 1. 熟悉差动放大器的工作原理(熟练掌握差动放大器的静态、动态分析方法) 2. 加深对差动放大器性能及特点的理解 3. 学习差动放大电路静态工作点的测量 4. 学习差动放大器主要性能指标的测试方法 5. 熟悉恒流源的恒流特性 6. 通过对典型差动放大器的分析，锻炼根据实际要求独立设计基本电路的能力 7. 练习使用电路仿真软件，辅助分析设计实际应用电路 8. 培养实际工作中分析问题、解决问题的能力 4、实验仪器 数字示波器、数字万用表、模拟实验板、三极管、电容电阻若干、连接线 5、电路原理 1. 基本差动放大器图是差动放大器的基本结构。
它由两个元件参数相同的基本共射放大电路组成。
部分模拟图如下1.直流分析数据2.直流分析仿真数据3.交流分析数据4.交流分析仿真数据 2.4.2. 具有平衡电位器的差动放大器 图是差动放大器的结构。
液气压传动课后作业答案解析
1-1什么是流体传动？除传动介质外，它由哪几部分组成？各部分的主要作用是什么？答：以流体为工作介质，在密闭容器中实现各种机械的能量转换、传递和自动控制的技术称为流体传动。
动力元件——将原动机的机械能转换为执行机构所需要的流体液压能。
包括液压泵、空压机。
执行元件——将由动力元件输入的流体液压能转换为负载所需的新的机械能。
包括液压气动缸和液压气动马达。
控制元件——对系统中流体的压力、流量或流动方向进行控制或调节。
包括压力阀、流量阀和方向阀等。
辅助元件——流体传动系统中的各种辅助装置。
如油箱、过滤器、油雾器等。
1-2液压系统中的压力取决于什么？执行元件的运动速度取决于什么？液压传动是通过液体静压力还是液体动压力实现传动的？答：液压系统中的压力取决于外负载的大小，与流量无关。
执行元件的运动速度取决于流量Q，与压力无关。
液压传动是通过液体静压力实现传动的。
第二章2-3 液压油液的黏度有几种表示方法？它们各用什么符号表示?它们又各用什么答：（1）动力黏度（绝对黏度）：用μ表示，国际单位为：Pa •s （帕•秒）；工程单位：P （泊）或cP （厘泊）。
（2）运动黏度： 用ν表示，法定单位为sm 2，工程制的单位为St （沲,scm2），cSt （厘沲）。
（3）相对黏度：中国、德国、前苏联等用恩氏黏度ºE ，美国采用赛氏黏度SSU ，英国采用雷氏黏度R ，单位均为秒。
2-11如题2-11图所示为串联液压缸，大、小活塞直径分别为D 2=125mm,D 1=75mm;大、小活塞杆直径分别为d 2=40mm,d 1=20mm ，若流量q=25L/min 。
求v 1、v 2、q 1、q 2各为多少？ 解： 由题意 41πD 211ν =q ∴ 1ν=4q/π D 21=0.094m/s又 ∵q=41πD 222ν ∴2ν=0.034m/sq 1=41π(D 21-d 21)1ν=3.86x104-m 3/s=23.16L/min q 2=41π(D 22-d 22)2ν=3.74 x104-m 3/s=22.44 L/min2-13求题2-13图所示液压泵的吸油高度H 。

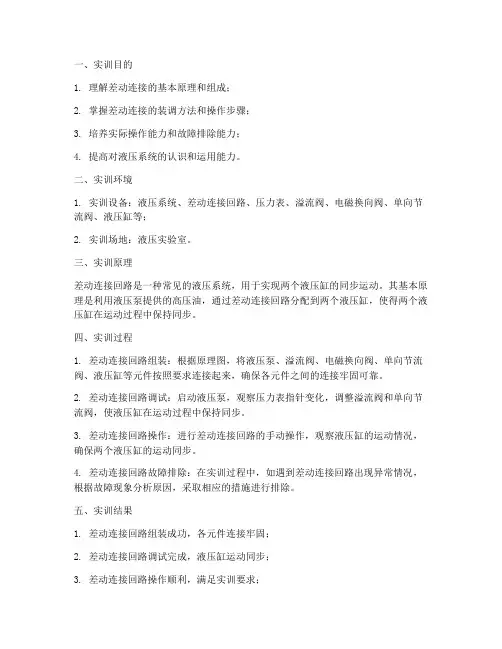

差动连接实训报告
一、实训目的1. 理解差动连接的基本原理和组成；2. 掌握差动连接的装调方法和操作步骤；3. 培养实际操作能力和故障排除能力；4. 提高对液压系统的认识和运用能力。
二、实训环境1. 实训设备：液压系统、差动连接回路、压力表、溢流阀、电磁换向阀、单向节流阀、液压缸等；2. 实训场地：液压实验室。
三、实训原理差动连接回路是一种常见的液压系统，用于实现两个液压缸的同步运动。
其基本原理是利用液压泵提供的高压油，通过差动连接回路分配到两个液压缸，使得两个液压缸在运动过程中保持同步。
四、实训过程1. 差动连接回路组装：根据原理图，将液压泵、溢流阀、电磁换向阀、单向节流阀、液压缸等元件按照要求连接起来，确保各元件之间的连接牢固可靠。
2. 差动连接回路调试：启动液压泵，观察压力表指针变化，调整溢流阀和单向节流阀，使液压缸在运动过程中保持同步。
3. 差动连接回路操作：进行差动连接回路的手动操作，观察液压缸的运动情况，确保两个液压缸的运动同步。
4. 差动连接回路故障排除：在实训过程中，如遇到差动连接回路出现异常情况，根据故障现象分析原因，采取相应的措施进行排除。
五、实训结果1. 差动连接回路组装成功，各元件连接牢固；2. 差动连接回路调试完成，液压缸运动同步；3. 差动连接回路操作顺利，满足实训要求；4. 通过实训，掌握了差动连接的基本原理和操作方法，提高了实际操作能力和故障排除能力。
六、实训总结1. 差动连接回路在液压系统中具有重要作用，通过本次实训，加深了对液压系统的认识和运用能力；2. 实训过程中，注意了安全操作，遵守了实验室规定；3. 通过本次实训，提高了自己的动手能力和故障排除能力，为今后从事液压系统相关工作打下了基础；4. 在实训过程中，发现了一些问题，如元件连接不够牢固、调试过程中存在误差等，为今后的实训提供了改进方向。
总之，本次差动连接实训取得了良好的效果，达到了实训目的。
在今后的学习和工作中，将继续努力，不断提高自己的实际操作能力和技术水平。
液压传动第9章 其他基本回路
2)、慢进： 进油路： 换向阀3(右)、换向阀2(左)→ 活 塞缸7(左)和增速缸→活塞慢速向右移动； 回油路：活塞缸7(右)→换向阀2(左)→油箱。 3)、返回： 进油路：换向阀2(右)、换向阀3(右) →活塞缸7(右)→活塞快速向左返回；
27
回油路： • 增速缸6→换向阀2(右)→油箱； • 活塞缸7(左)→液控单向阀→副油箱； • 活塞缸7(左) →换向阀3(右)→换向阀 2(右)→油箱。 特点 这种回路可以在不增加液压泵 流量的情 况下获得较快的速度， 使功率利用比较合理，但结构比较复 杂。
48
三、多缸快慢速互不干扰回路
功用
防止液压系统中的几个液压缸因 速度快慢的不同(因而是工作压力不 同)而在动作上相互干扰。
特点
1)、液压缸6、7各自要完成“快进→工进→快退”的 自动工作循环。 2)、这个回路之所以能实现快慢运动互不干扰，是由 于快速和慢速各由一个液压泵来分别供油，再通过相 应电磁阀进行控制的缘故。
16
1、溢流阀 2、换向阀 3、单向顺序阀
五、保压回路
功 用
使系统 在液压缸不 动或仅有极微小 的位移下稳定地 维持住压力。
1、溢流阀 2、换向阀 3、液控单 向阀 4、电接触 式压力表
17
1、工作原理 • 当换向阀右位接入回路时→缸上腔成为 压力腔→压力到达预定上限值时→电接 触式压力表发生信号→换向阀切换成中 位→这时液压泵卸荷→液压缸由液控单 向阀保压； • 当液压缸上腔压力下降到预定下限值时 →压力表发出信号→换向阀右位接入回 路→泵给缸上腔补油，使其压力上升。 2、特点： 这种回路保压时间长，压力稳定性 高，适用于保压性能较高的高压系统。
24
3、通过增速缸来实现快速运动的回路
8-4 差动连接工作进
动画ቤተ መጻሕፍቲ ባይዱ
知识点: １ 掌握差动连接工作进给快速回路的结构组成. ２ 理解差动连接工作进给快速回路的工作原理. ３ 了解差动连接工作进给快速回路中各液压元件的
功能特点. 技能点: 能进行差动连接工作进给快速回路的分析和装调.
一、差动连接工作进给快速回路结构组成
差动连接工作进给快速回路采用O型中位机能的 三位四通换向阀,控制液压油传动方向实现双作用 液压缸活塞杆的伸出和缩回,采用液压缸的差动连 接,通过一个二位三通的换向阀来形成差动,采用 单向节流阀,根据生产要求,钻头下降速度可调,实 现液压传动装置的液压传动功能( 快进→工进→快 退) .
采用能蓄能器、差动连接快速移动回路装置设计
采用蓄能器、差动连接的快速运动回路实验装置设计I采用蓄能器、差动连接的快速运动回路实验装置设计摘要作为现代机械设备实现传动与控制的重要技术手段，液压技术在国民经济各领域得到了广泛的应用。
与其他传动控制技术相比，液压技术具有能量密度高、配置灵活方便、调速范围大、工作平稳且快速性好、易于控制并过载保护、易于实现自动化和机电液一体化整合、系统设计制造和使用维护方便等多种显著的技术优势，因而使其成为现代机械工程的基本技术构成和现代控制工程的基木技术要素。
该实验装置是蓄能器快速运动回路和差动连接的快速运动回路的有机结合设计，该系统不但能完成液压传动设计性、创造性、综合性实验，而且特别适用于液压工程测试，性能测试，对教学、科研、检测具有极为强大的支持，是液压学科中的学者、专家、工程技术人员的得力助手。
本文根据一般液压系统的用途，特点和要求，利用液压传动的基本原理，拟定出合理的液压系统图，再经过必要的计算来确定液压系统的参数.然后按照这些参数来选用液压元件的规格和进行系统的结构设计，并对系统进行温升验算。
该装置液压系统呈长方形布置，外形新颖美观，动力系统采用液压系统，结构简单、紧凑、动作灵敏可靠。
关键词：蓄能器，实验装置，差动连接，快进，工进，快退，温升验算陕西科技大学毕业设计说明书IIAccumulator, the differential connection of rapid movementcircuit experiment device designABSTRACTAs an important technology of the modern mechanical equipment realizes the drive and control method, hydraulic technology in the national economy in various fields has been widely used. Compared with other drive control technology, hydraulic technology with high energy density, flexible configuration, large range of speed reg- ulation, smooth work and good rapidity, easy control and overload protection, easy to realize automation and electromechanical integration integration, system design and manufacturing and maintenance is convenient wait for a variety of significant technical advantage, and thus make it become the basic technology of modern mechanical engineering and modern control engineering of wood technology elements.The experimental device is loop accumulator fast movement and the differential connection of the combination of rapid movement circuit design, the system can not only complete hydraulic transmission design, creative, comprehensive experiments, and especially suitable for hydraulic engineering testing, performance testing, for teaching, scientific research, detection has very strong support, is the scholars, experts, hydraulic engineering and technical personnel's right-hand man. Hydraulic system based on the general purpose, characteristics and requirements, using the basic principle of hydraulic transmission, and formulate a reasonable hydraulic system diagram, after the necessary calculations to determine the parameters of the hydraulic system. Then according to these parameters to choose the specifications of the hydraulic components and system structure design, and the采用蓄能器、差动连接的快速运动回路实验装置设计IIIsystem temperature rise calculation. The device is a rectangular hydraulic system layout, novel and beautiful appearance, power system adopts hydraulic system, the structure is simple, compact and reliable.KEY WORDS: Accumulator，The experimental device，Differential connection，Fast forward，Work into，Retreat quickly，Temperature rise calculation采用蓄能器、差动连接的快速运动回路实验装置设计 11 前言1.1 国内外液压系统技术现状及发展趋势近代液压传动技术是由19 世纪崛起并蓬勃发展的石油工业推动起来的，最早实践成功的液压传动装置是舰船上的炮塔转位器，其后出现了液压六角车床和磨床，一些通用车床到20 世纪30年代末才用上了液压传动。
02-PPT-速度换接回路
2YA 2YA
两调速阀串联的两工进速度换接
两调速阀串联的两工进速度换接
二、两种慢速的换接回路
2、两调速阀并联的两工进速度换接
电磁铁动作表
1YA 2YA 3YA 4YA
快进 + - - 一工进 + - + 二工进 + - + + 快退 - + - 停止 - - - -
特点： ☆ 两调速阀可单独调节，两工 进速度互不限制。
优缺点：换接平稳，换接点的位置 比较准确，但行程阀只能安装在 缸的工作行程之内。
用行程阀实现快-慢速换接
一、快速-慢速的换接回路
3、用电磁阀实现快-慢速换接
优缺点：
换接简单，换向阀的安装位置无要求，但
3YA
速度换接的平稳性和换接精度不如行程阀。
1YA
2YA
问题：是否需要与调速阀并联一单向阀？
二、两种慢速的换接回路
两种慢速的换接回路
系统工作循环图：
快进
一工进vⅠ 二工进vⅡ
快退
两种慢速（工进）可用两个调速阀（或节流阀）分别调节控制。 分： 两调速阀串联 两调速阀并联
二、两种慢速的换接回路
问题：调若速需阀二工A、问进B题速中：度哪若大个调于调速一速阀工阀A进的速过度流，面如积何大小调？于控B？，回路如何修改？
液压与气动技术
速度换接回路
主讲人：陈儒军
液压基本回路 （按功能分类）
方向控 制回路
压力控 制回路
速度控 制回路
多缸工 作控制 回路
速度换接回路
速度控制回路
调速回路
速度换接 回路
快速运动 回路
主要内容
1
快速-慢速的换接回路
