`实验报告课程名称：电路与电子技术实验指导老师：成绩：实验名称：电压比较器及其应用实验类型：电子电路实验同组学生姓名：一、实验目的二、实验内容三、主要仪器设备四、实验数据记录、处理与分析五、思考题及实验心得一、实验目的1．了解电压比较器与运算放大器的性能区别；2．掌握电压比较器的结构及特点；3．掌握电压比较器电压传输特性的测试方法；4．学习比较器在电路设计中的应用。
二、实验内容及原理实验内容1．设计过零电压比较器电路，反相输入端接地，同相输入端接1kHz、1V正弦波信号，测量并绘制输出波形和电压传输特性曲线。
2．设计单门限电压比较器电路，同相输入端接1V直流电压，反相输入端接1kHz、1V正弦波信号，测量3．并绘制输出波形和电压传输特性曲线。
4．设计反相输入（下行）滞回电压比较器，反相输入端接1kHz、1V正弦波信号，测量并绘制输出波形和电压传输特性曲线。
5．设计窗口电压比较器电路，输入为1kHz、5V三角波信号，设置参考电压Vref1为1V直流电压，参考电压Vref2为4V直流电压，测量并绘制输出波形和电压传输特性曲线。
6．设计三态电压比较器电路，输入电压信号Vin为1kHz、5V三角波信号，当输入Vin<Vref2时，输出Vout=VOL；Vin<Vref1时，输出Vout=VOH。
实验原理电压比较器（简称为比较器）是对输入信号进行鉴幅和比较的集成器件，它可将模拟信号转换成二值信号，即只有高电平和低电平两种状态的离散信号。
可用作模拟电路和数字电路的接口，也可用作波形产生和变换电路等。
比较器看起来像是开路结构中的运算放大器，但比较器和运算放大器在电气性能参数方面有许多不同之处。
运算放大器在不加负反馈时，从原理上讲可以用作比较器，但比较器的响应速度比运算放大器快，传输延迟时间比运算放大器小，而且不需外加限幅电路就可直接驱动TTL、CMOS等数字集成电路。
但在要求不高情况下也可以考虑将某些运算放大器（例如：LM324、LM358、μA741、TL081、OP07、OP27等）当作比较器使用。
模电课件电压比较器
减小失调电压与失调电流
失调电压与失调电流是电压比较器的重要参数，减小失调电压与失调电 流可以提高比较器的性能。
通过优化工艺和版图设计，可以减小失调电压与失调电流。例如，采用 对称的结构设计、优化器件尺寸和比例等措施，都可以减小失调电压与 失调电流。
在实际应用中，可以通过校准和补偿技术，对失调电压与失调电流进行 补偿，提高比较器的性能。
在传感器信号处理中的应用
模拟-数字转换
01
电压比较器在传感器信号处理中用于模拟-数字转换，将模拟信
号转换为数字信号，便于计算机处理和传输。
阈值感器的输出信号是否超过预设阈值，从
而触发相应的动作或报警。
数据采集与处理
03
电压比较器在传感器数据采集系统中用于比较和筛选数据，确
未来电压比较器的研究和发展需要关 注环保和可持续发展，推广绿色电子 技术，减少对环境的影响。
THANKS
感谢观看
较大的失调电压和失调电流会影响电压比较器的精度和性能。
响应时间与带宽
响应时间
带宽与响应时间的关系
电压比较器对输入信号的响应速度， 即输出电压从一种状态跳变到另一种 状态所需的时间。
带宽越宽，响应时间越短；带宽越窄， 响应时间越长。
带宽
描述了电压比较器的频率响应特性， 即电压比较器能够处理的最高频率信 号。
03
电压比较器的电路实现
差分输入的电压比较器
差分输入电压比较器是一种常见的电压比较器，其特点是输入信号为差分信号， 可以有效地抑制共模干扰。
差分输入电压比较器通常由运算放大器组成，其工作原理是将差分信号输入到运 放的反相输入端和同相输入端，通过运放的放大作用，将差分信号转换为单端信 号，并进行比较。
变电站的实习报告

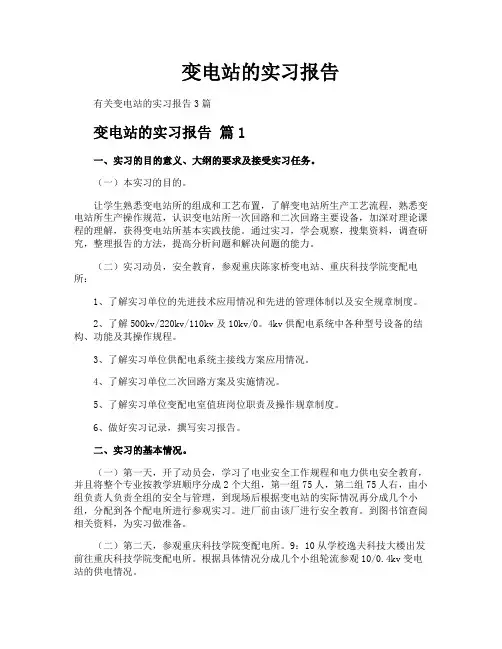

变电站的实习报告有关变电站的实习报告3篇变电站的实习报告篇1一、实习的目的意义、大纲的要求及接受实习任务。
（一）本实习的目的。
让学生熟悉变电站所的组成和工艺布置，了解变电站所生产工艺流程，熟悉变电站所生产操作规范，认识变电站所一次回路和二次回路主要设备，加深对理论课程的理解，获得变电站所基本实践技能。
通过实习，学会观察，搜集资料，调查研究，整理报告的方法，提高分析问题和解决问题的能力。
（二）实习动员，安全教育，参观重庆陈家桥变电站、重庆科技学院变配电所：1、了解实习单位的先进技术应用情况和先进的管理体制以及安全规章制度。
2、了解500kv/220kv/110kv及10kv/0。
4kv供配电系统中各种型号设备的结构、功能及其操作规程。
3、了解实习单位供配电系统主接线方案应用情况。
4、了解实习单位二次回路方案及实施情况。
5、了解实习单位变配电室值班岗位职责及操作规章制度。
6、做好实习记录，撰写实习报告。
二、实习的基本情况。
（一）第一天，开了动员会，学习了电业安全工作规程和电力供电安全教育，并且将整个专业按教学班顺序分成2个大组，第一组75人，第二组75人右，由小组负责人负责全组的安全与管理，到现场后根据变电站的实际情况再分成几个小组，分配到各个配电所进行参观实习。
进厂前由该厂进行安全教育。
到图书馆查阅相关资料，为实习做准备。
（二）第二天，参观重庆科技学院变配电所。
9：10从学校逸夫科技大楼出发前往重庆科技学院变配电所。
根据具体情况分成几个小组轮流参观10/0.4kv变电站的供电情况。
1、变配电所的类型。
3类型变配电所（以下简称变电所）根据变压器的功能分为升压变电所和降压变电所。
根据变电所在系统中所处的地位分为枢纽变电所、中间变电所、终端变电所。
根据变电所所在电力网的位置分为区域变电所、地方变电所。
变电所还可分为户内式、户外式和组合式等三种基本类型。
常见变电所有独立式、附设式、露天式、户内式、地下式、杆上式或高台式变电所。
