Y210—2型电动机定子铁芯冲压模具设计一、产品零件的工艺分析零件简图该电动机定子铁芯的材料为电工硅钢片D21，钢板厚度0.50mm，具有良好的冲裁性能。
零件形状简单，对称，是由圆弧和直线组成。
对于冲小孔Φ5，冲复杂圆孔Φ80，按照冲压手册一般冲孔模对该材料（钢 <400MPa）可以冲压的最小的孔径为d≧t=0.5mm，因而小孔符合工艺要求。
最小孔边距为b=3.5mm≧t，因而符合孔边距工艺要求，以上分析均符合冲裁工艺要求。
由表1、2 查出冲裁件内外所能达到的经济精度为IT11，孔中心与边缘距离尺寸公差为±0.6，对于孔心距公差为±0.1，将以上精度与零件简图中所标注的尺寸公差相比较，可认为该零件的精度要求能够在冲裁加工中得到保证，其他尺寸标准、生产批量等情况，也均符合冲裁的工艺要求，故决定采用冲孔落料复合冲裁模进行加工，且一次成形。
表1 冲裁件内外形所能达到的经济精度二、模具类型的确定常见的模具形式可分为单工序模、复合模和级进模三种。
确定模具形式，应以冲裁工件的要求、生产批量、模具加工条件为主要依据。
冲压生产批量与合理模具形式见表3 ，单工序模、级进模和复合模的比较见表4通过以上关系比较，此工件是大批量生产，故采用冲孔落料复合冲裁模进行加工，且一次冲压成行。
所谓复合模具结构，就是在冲床的一次行程内，完成两道以上的冲压工序。
在完成这些工序过程中，冲件材料无需进给移动。
复合模具结构的优点（1）制件精度高。
由于是在冲床的一次行程内，完成数道冲压工序。
因而不存在累积定位误差。
使冲出的制件内外形相对位置及各件的尺寸一致性非常好，制件平直。
适宜冲制薄料和脆性或软质材料。
（2）生产效率高。
（3）模具结构紧凑，面积较小。
复合模具结构的选用原则：只有当制件精度要求高，生产批量大，表面要求平整时，才选用复合模具结构。
三、冲裁间隙的选用在冲裁模的设计中,凸凹模间隙的合理选取,是保证模具正常工作、提高冲片质量、延长模具寿命的一个关键因素。
电机定子铁心硅钢片的模具设计与制造
18D i e and M oul d Technol ogy N05．2008文章编号：1001—4934(2008)05—0018—03电机定子铁心硅钢片的模具设计与制造陈展(广州市高级技工学校，广东广州510410)摘要：针对电机定子铁心硅钢片的工艺特点，在分析级进模具与落料模具优缺点的基础上，设计了一套有弹性卸料装置的精密落料模；并介绍了该模具的结构特点、设计思路以及制造中应注意的问题。
关键词：定子铁心；硅钢片；落料模；模具结构中图分类号：TG386．2文献标识码：BA bst r ac t：A cc or di ng t o t he t echni cal charact er i s t i cs of m ot or s t at or co r e m ad e of s i l i con—s t e el pl at e，a s et of pr eci s e bl anki ng di e w i t h a f l exi b l e s t r i p per w as de si gne d t hr ough ana l y-zi ng t he adva nt a ge s a nd di sadvant age s of bo t h pr ogr e s s i ve di e a nd bl anki ng di e．T he char ac-t e ri st i c s of t he di e s t r uct ur e，t he des i gn i deas a nd m a t t er s ne e d at t en t i on i n t he m anu f act u ri ng pr oc es s w e r e al l i nt roduced．K e yw or ds：st at or cor e；s i l i con—s t eel pl a t e；b l anki ng di e；di e s t r uct ur e0引言电动机定子的作用是用来产生磁场和作电动机的机械支撑。
电机定子铁心硅钢片的模具设计与制造

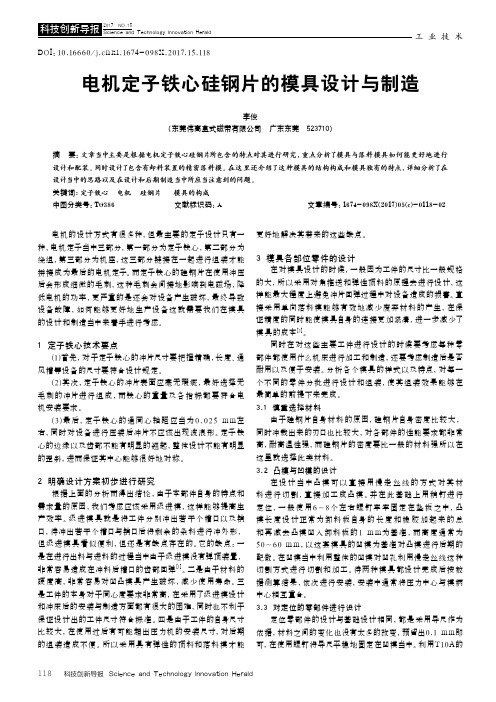

工业技术科技创新导报 Science and Technology Innovation Herald118电机的设计方式有很多种，但最主要的定子设计只有一种，电机定子当中三部分，第一部分为定子铁心，第二部分为绕组，第三部分为机座，这三部分链接在一起进行组装才能拼接成为最后的电机定子。
