鲁奇加压气化炉炉型构造与工艺流程图

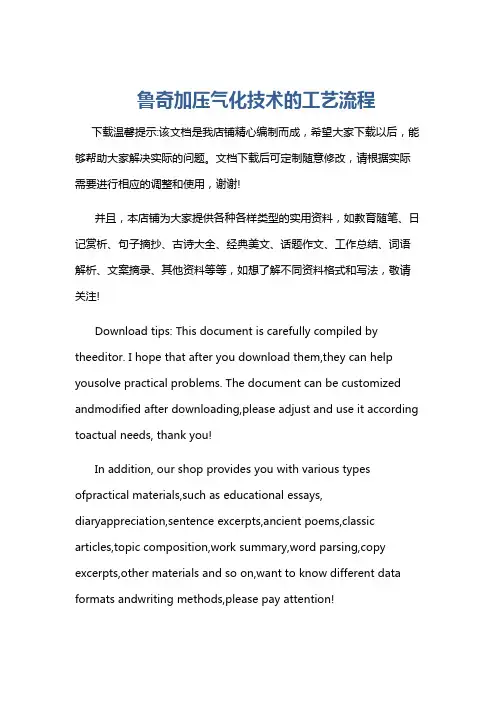

鲁奇加压气化技术的工艺流程
鲁奇加压气化技术的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!鲁奇加压气化技术的工艺流程一、准备工作阶段。
在采用鲁奇加压气化技术之前，需要做好充分的准备。
鲁奇炉设备的构造
作为底层，然后上面再堆焊3～4mm厚的硬质合金，阀头和发座 上堆焊的硬质合金分别为：E20-40-zct和E20-50-zct,这样阀头硬度 可达Rc=37~42,发座硬度达Rc=37~52。 （2）煤锁下阀 煤锁下阀也同煤锁上阀相同为圆盘阀，如上图所示，与煤锁 上阀不同的是阀头与发座为硬碰硬一道密封。阀头与发座材质同 煤锁上阀相同。煤锁下阀由于直接与气化炉相联，因而若出现故 障需拆卸更换时，气化炉就得停车；而煤锁上阀软密封（橡胶圈） 可在气化炉运行状态下更换，检修更换时间大约1.5小时。 （3）煤锁圆筒阀 圆筒型煤溜槽阀，这种溜槽阀为 一圆筒，两侧开孔。当圆筒被液压缸 放下时，圆筒上的两侧孔正好对准溜 煤通道，煤就会通过上阀上部的圆筒 流入煤锁。煤锁上阀阀杆上也固定有 一个圆筒，它的直径比溜槽阀的圆筒 小，两侧也开有溜煤孔，当上阀向下
灰锁上阀结构及材质如同煤锁下阀。
灰锁结构示意图
因其操作条件最差，温度较高， 而且灰渣磨损严重，为延长阀 门寿命，其发座上增加了蒸汽 入口，在阀门关闭时接触面吹 入蒸汽，吹除密封面上的灰渣， 从而保证阀门的密封效果。如 右图所示。 另外为了降低阀座温度，使 阀座硬度不因温度高而造成降 低，阀座制成内有水夹套阀座， 使用时，将锅炉给水通人冷却 阀座。 （2）灰锁下阀 灰锁下阀，由于温度低，阀 门的密封采用1道密封，即一道 硬碰硬密封.另为保证阀门密封 效果好，在其阀座上设有冲洗 水入口，在阀门关闭前，先用
H2O
H2O
灰锁上阀结构示意图
灰锁下阀结构示意图
冲洗水冲洗阀面上的灰渣，然 后关闭阀门。 （3）灰锁膨胀冷凝器 灰锁膨胀冷凝器与灰锁侧 壁通过接管相连，用于冷凝灰 锁内的蒸汽，卸掉灰锁的压力。 其为直径φ1300mm，总高 2600mm的一个圆形体压力容 器。其内部装一管形内件，
关于鲁奇加压气化工艺的几点介绍
3）气化炉出口温度和灰锁温度同时升高时，说明炉内有沟 流、风洞现象，应降负荷，适当提高汽氧比，正反转炉篦来 均匀布气，必要时加大炉篦转速以破坏风洞。
加负荷前的确认： 检查原料煤的质量指标和供给情况； 检查蒸汽和氧气的供给情况，氧气的纯度；
润滑油系统：由油箱和齿轮泵组成。其作用是向煤锁 下阀、灰锁上下阀、炉篦轴瓦和填料供给润滑油（共十 个润滑点）。
煤锁气处理系统：泄压煤气经煤锁气洗涤器和分离器 处理后送入气柜，压缩机将气柜的煤气压缩后送入变换 冷却中间冷却器。
10
2.2、 气化装置与其它车间、装置的联系（主要物料） （1）气化装置与上游工号的联系 空分车间：供给气化炉开车空气和正常运行的氧气。 热电和甲烷化车间：供给气化炉运行所需的中压蒸汽，废热锅炉 产生的低压蒸汽供全厂的伴热和采暖使用； 回收车间：向气化炉供给高压喷射煤气水和低压喷射煤气水。 备煤装置：向气化炉供给运行所需的原料煤； 除氧装置：向夹套和废锅壳侧供给锅炉水。 （2）气化装置与下游工号的联系 变换冷却装置：接受气化炉生产的粗煤气； 回收车间：接受气化炉运行中产生的含尘煤气水；
加煤单元：煤仓、煤溜槽、煤锁、煤尘旋风分离器、 煤锁引射器、粗煤气消音器；
排灰单元：灰锁、竖灰管、膨胀冷凝器 ； 洗涤冷却单元：洗涤冷却器、废热锅炉、循环洗涤 泵、 粗煤气分离器。
9
开车煤气处理系统：开车煤气洗涤器、分离器、火炬、 冷火炬。
液压控制系统：由液压泵站、蓄能器、减压站和煤锁、 灰锁 就地控制柜等组成。其作用是以液压形式给煤锁、 灰锁提供动力。
炉篦整体由下部的止推盘支撑，支推盘由焊接在炉体内壳
型均是一个双层筒体结构的反应器，
鲁奇气化炉工艺流程
鲁奇气化炉工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!《鲁奇气化炉工艺流程》一、气化炉介绍气化炉是煤化工的关键设备之一，用于将煤炭转化为合成气。
鲁奇气化炉
鲁奇气化炉鲁奇加压气化炉1、第三代鲁奇加压气化炉第三代加压气化炉为例，该炉子的内径为3.8m，最大外径为4.128m，高为12.5m，工艺操作压力为3MPa。
主要部分有炉体、夹套、布煤器和搅拌器、炉算、灰锁和煤锁等，现分述如下。
①炉体加压鲁奇炉的炉体由双层钢板制成，外壁按3.6MPa的压力设计，内壁仅能承受比气化炉内高O.25MPa的压力。
两个简体(水夹套)之间装软化水借以吸收炉膛所散失的一些热量产生工艺蒸汽，蒸汽经过液滴分离器分离液滴后送入气化剂系统，配成蒸汽／氧气混合物喷入气化炉内一水夹套内软化水的压力3MPa，这样筒内外两两侧的压力相同，因而受力小。
夹套内的给水由夹套水循环泵进行强制循环。
同时夹套给水流过煤分布器和搅拌器内的通道，以防止这些部件超温损坏。
第三代鲁奇炉取消了早期鲁奇炉的内衬砖．燃料直接与水夹套内壁相接触，避免了在较高温度下衬砖壁挂渣现象，造成煤层下移困难等异常现象，另一方面，取消衬砖后，炉膛截面可以增大5％～10％左右，生产能力相应提高。
②布煤器和搅拌器如果气化黏结性较强的煤，可以加设搅拌器。
布煤器和搅拌嚣安装在同一转轴上，速度为15r／h左右。
从煤箱降下的煤通过转动布煤器上的两个扇形孔，均匀下落在炉内，平均每转可以在炉内加煤150～200mm厚。
搅拌器是一个壳体结构，由锥体和双桨叶组成，壳体内通软化水循环冷却。
搅拌器深入到煤层里的位置与煤的结焦性有关，煤一般在400～500℃结焦，桨叶要深入煤层约l.3m。
③炉算炉箅分四层，相互叠合固定在底座上，顶盖呈锥体。
材质选用耐热的铬钢铸造，并在其表面加焊灰筋。
炉箅上安装刮刀，刮刀的数量取决于下灰量。
灰分低，装1～2把；对于灰分较高的煤可装3～4把。
炉箅各层上开有气孔，气化剂由此进入煤层中均匀分布。
各层开孔数不太一样，例如某厂使用的炉算开孔数从上至下为：第一层6个、第二层16个、第三层16个、第四层28个。
炉箅的转动采用液压传动装置，也有用电动机传动机构来驱动，液压传动机构有调速方便、结构简单、工作平稳等优点。
鲁奇加压气化炉炉型构造与工艺流程图
4. 第三代加压气化炉第三代加压气化炉是在第二代炉型上的改进，其型号为 Mark- Ⅲ，是目前 世界上使用最为广泛的一种炉型。
其内径为Ф 3.8m ，外径Ф 4.128m ，炉体高为12.5m ，气化炉操作压力为 3.05Mpa 。
该炉生产能力高，炉内设有搅拌装置，可气化强黏结性烟煤外的大部分煤种。
第三代加压气化炉如图 4-3-21所示。
1-- 煤箱 ;2- -上部传动装置;3--喷冷器;4-- 群板 ; 5-- 布煤气;6-- 搅拌器;7-- 炉体;8-- 卢箅;9-- 炉箅传动装置； 10-- 灰箱 ; 11- 刮刀;12-- 保护板;图 4-3-21 第三代加压气化炉为了气化有一定黏结性的煤种，第三代气化炉在炉内上部设置了布煤器与 搅拌器，它们安装在同一空心转轴上，其转速根据气化用煤的黏结性及气化炉 生产负荷来调整，一般为 10~20r/h ，从煤锁加入的煤通过布煤器上的两个布煤 孔进入炉膛内，平均每转布煤 15~20mm 厚，从煤锁下料口到煤锁之间的空间， 约能储存 0.5h 气化炉用煤量， 以缓冲煤锁在间歇充、 泄压加煤过程中的气化炉 连续供煤。
第四节鲁奇加压气化炉炉型构造及工艺流程 大齿轮上有孔4 56 水蒸汽和氧气 8122 循环水煤液压粗煤气在炉内，搅拌器安装在布煤器的下面，其搅拌桨叶一般设有上、下两片桨叶。
桨叶深入到煤层里的位置与煤的结焦性能有关，其位置深入到气化炉的干馏层，以破除干馏层形成的焦块。
桨叶的材质采用耐热钢，其表面堆焊硬质合金，以提高桨叶的耐磨性能。
桨叶和搅拌器、布煤器都为壳体结构，外供锅炉给水通过搅拌器、布煤器，最后从空心轴内中心管，首先进入搅拌器最下底的桨叶进行冷却，然后再依次通过冷却上桨叶、布煤器，最后从空心轴与中心管间的空间返回夹套形成水循环。
该锅炉水的冷却循环对布煤搅拌器的正常运行非常重要。
因为搅拌桨叶处于高温区工作，水的冷却循环不正常将会使搅拌器及桨叶超温烧坏造成漏水，从而造成气化炉运行中断。
16种气化炉工艺汇总！
16种气化炉工艺汇总！图片来源由气化炉团队成员提供鲁奇加压气化工艺鲁奇炉造气工艺流程简图◆◆◆技术特点1、以碎煤为原料，进入炉煤的处理费用低；2、耗氧率低；3、气化后煤气质量较好；4、煤气成分有利。
粗煤气中H2/CO的比为2.0，不经变换或者少量变换既可用于F-T合成，甲醇合成，天然气合成等工艺。
5、产物热回收方便。
6、气化工艺成熟，设备国产化率高，造价较低，在投资上较气流床占有较大优势。
BGL气化（液态排渣鲁奇炉）BGL气化工艺是在Lurgi气化工艺基础上发展起来的，最大的改进是将鲁奇的固态排渣改为熔融态排渣，提高了操作温度，同时也提高了生产能力，更适合灰熔点低的煤种。
BGL气化工艺流程简图◆◆◆技术特点1、与其他以氧气为主的气化系统相比，BGL气化炉耗氧量较低，从而使总效率明显提高；2、煤料床顶部的气体温度一般为-450℃、因而不需要昂贵的热回收设备；3、气体出口处凝结的焦油和油类副产品可保护炉壁金属表面使之不受腐蚀，这样，炉壁使用低成本的碳钢就足够了；4、灰渣是质地紧密的固体物质，封存了微量元素。
灰渣无害并具非浸溶性，适于作建筑材料；5、气化过程中无飞灰产生；原始产品气的CO2含量低；能够满足改变负荷的要求；6、气化炉可快速开机和关机；7、水蒸汽／氧气喷射系统(利用的是与鼓风炉里相似的喷嘴)可使焦油和油类副产品气化；8、喷嘴也可用来把其他废物喷入气化炉中进行焚烧；9、在气化炉底部的高温区，炉壁被一层固体灰渣所保护；10、煤中90％以上的能量被转化成可利用的燃料；11、原煤可被气化，粉煤可另加工成型煤投入或从喷嘴喷入；12、BGL设备不必由专门生产商提供部件一可确保当地供应部件；13、可利用成熟的气体处理技术予以脱除原始产品气中的硫；14、净化后的产品气可直接用作燃料气，其热值约为13MJ／m3，或用作各种化工工艺所需的原料气；15、气体出口温度低、无需产生高压水蒸汽，提高了工艺效率，并可灵活选择气化炉场地。
鲁奇气化炉设备的构造
支撑炉篦的是圆盘的止推盘（止推轴承），其接触面为平板。 下止推盘与底板采用两个键固定，上止推盘 与大齿轮连接采用 键和螺栓固定。止推盘接触面高温极压润滑脂（铁霸红涂抹）。 止推轴承选用材料为铸钢Gx165CrMoV12,经机械加工后淬火处 理，其硬度达Rc=50~70.
15~20m/s.
气化炉生产的粗煤气由煤气出 口管导入喷冷器,由煤气水处 理装置来的净煤气水入口进入 喷冷器,煤气水通过文丘里洗 涤器洗涤使温度降低，冷凝气 态。
上部水平是带有水夹套的管 段,其水夹套与气化炉夹套相 通.材质为15Mo3,水平管内设 有往复运动的圆盘形刮刀,其
用于刮掉煤气出口管内积聚的
炉篦的总高度为1200mm,气化剂在各层炉篦通道进入炉内的
气量分布大致为：I——10%，II——20%，III——30%，IV—— 40%。炉篦共有五层，为便于从炉顶上孔放入炉内进行安装，除 一、二层是整体一块外，其它层均是有几块组成：第三层2块， 第四层4块，第五层4块。各块之间采用12.9级螺栓连接。各层炉 篦均固定在中心托板上，采用插入式咬合连接，中心托板上有档 块带动各层炉篦转动。
气化炉内外壳体生产期间 温度不同，热膨胀量不同，为 降低温度差应力，在内套下部 设计制造成波形膨胀节，用于 吸收热膨胀量。
正常生产期间，波形膨胀 节不但可吸收大约25~35mm
波形膨胀区
的内壳热膨胀量，而且在此还可以起到支撑灰渣的作用，这样可 使灰渣在刮刀的作用下均匀地排到灰锁中去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4. 第三代加压气化炉第三代加压气化炉是在第二代炉型上的改进，其型号为 Mark- Ⅲ，是目前 世界上使用最为广泛的一种炉型。
其内径为Ф 3.8m ，外径Ф 4.128m ，炉体高为12.5m ，气化炉操作压力为 3.05Mpa 。
该炉生产能力高，炉内设有搅拌装置，可气化强黏结性烟煤外的大部分煤种。
第三代加压气化炉如图 4-3-21所示。
1-- 煤箱 ;2- -上部传动装置;3--喷冷器;4-- 群板 ; 5-- 布煤气;6-- 搅拌器;7-- 炉体;8-- 卢箅;9-- 炉箅传动装置； 10-- 灰箱 ; 11- 刮刀;12-- 保护板;图 4-3-21 第三代加压气化炉为了气化有一定黏结性的煤种，第三代气化炉在炉内上部设置了布煤器与 搅拌器，它们安装在同一空心转轴上，其转速根据气化用煤的黏结性及气化炉 生产负荷来调整，一般为 10~20r/h ，从煤锁加入的煤通过布煤器上的两个布煤 孔进入炉膛内，平均每转布煤 15~20mm 厚，从煤锁下料口到煤锁之间的空间， 约能储存 0.5h 气化炉用煤量， 以缓冲煤锁在间歇充、 泄压加煤过程中的气化炉 连续供煤。
第四节鲁奇加压气化炉炉型构造及工艺流程 大齿轮上有孔4 56 水蒸汽和氧气 8122 循环水煤液压粗煤气在炉内，搅拌器安装在布煤器的下面，其搅拌桨叶一般设有上、下两片桨叶。
桨叶深入到煤层里的位置与煤的结焦性能有关，其位置深入到气化炉的干馏层，以破除干馏层形成的焦块。
桨叶的材质采用耐热钢，其表面堆焊硬质合金，以提高桨叶的耐磨性能。
桨叶和搅拌器、布煤器都为壳体结构，外供锅炉给水通过搅拌器、布煤器，最后从空心轴内中心管，首先进入搅拌器最下底的桨叶进行冷却，然后再依次通过冷却上桨叶、布煤器，最后从空心轴与中心管间的空间返回夹套形成水循环。
该锅炉水的冷却循环对布煤搅拌器的正常运行非常重要。
因为搅拌桨叶处于高温区工作，水的冷却循环不正常将会使搅拌器及桨叶超温烧坏造成漏水，从而造成气化炉运行中断。
该炉型也可用于气化不黏结性煤种。
此时，不安装布煤搅拌器，整个气化炉上部传动机构取消，只保留煤锁下料口到炉膛的储煤空间，结构简单。
炉篦分为五层，从下到上逐层叠合固定在底座上，顶盖呈锥形，炉篦材质选用耐热、耐磨的铬锰合金钢铸造。
最底层炉炉篦的下面设有三个灰刮刀安装口，灰刮刀的安装数量由气化原料煤的灰分含量来决定，灰分含量较少时安装1~2 把刮刀，灰分含量较高时安装3 把刮刀。
支承炉篦的止推轴承体上开有注油孔，由外部高压注油泵通过油管注入止推轴承面进行润滑。
该润滑油为耐高温的过热缸油。
炉篦的传动采用液压电动机（采用变频电动机）传动。
液压传动具有调速方便，结构简单，工作平稳等优点。
但为液压传动提供动力的液压泵系统设备较多，故障点增多，由于气化炉直径较大。
为使炉篦受力均匀，采用两台电动机对称布置。
在该炉型中，煤锁与灰锁的上、下锥形阀都有了较大的进步，采用硬质合金密封面，使煤、灰锁的运行时间延长，故障率减少。
南非sasol 公司在煤灰锁上、下锥阀的密封面采用了碳化硅粉末合金技术，使锥形阀的使用寿命延长到18 个月以上。
5.第四代加压气化炉第四代加压气化炉是在第三代的基础上加大了气化炉的直径炉生产能力大为提高，其单炉产粗煤气量可达 7500m 3（标） /h（干气）以上目前该炉型仅在南非 sasol 公司投入运行。
6. 鲁奇液态排渣气化炉 鲁奇液态气化炉是传统固态排渣气化炉的进一部发展，其特点是气化温度 高，气化后灰渣呈溶融态排出， 因而使气化炉的热效率与单炉的生产能力提高， 煤气的成本降低。
液态排渣鲁奇炉如图 4-3-22 所示。
1--煤箱; 2--上部传动装置 ;3-- 喷冷器; 4--布煤气;5-- 搅拌器; 6-- 炉体; 7-- 喷嘴; 8--排渣口9-- 熔渣急冷箱 ;10-- 灰箱;图 4-3-22 大型液态排渣实验炉该炉气化压力为 2.0~3.0Mpa ，气化炉上部设有布煤搅拌器，可气化加强黏 结性的烟煤。
气化剂（水蒸汽 +氧气）由气化炉下部喷嘴喷入，气化时，灰渣在 高于煤灰熔点 （T 2） 温度下呈熔融状态排出，熔渣快速通过气化炉底部出渣口流 入急冷器，在此被水急冷而成固态炉渣，然后通过灰锁排出。
液态排渣气化炉有以下特点：（1） 由于液态排渣气化剂的汽氧比远低于固态排渣， 达Ф 5m ），使单蒸气+氧气+煤粉所以气化层的反应温度进口进口高，碳的转化率增大，煤气中的可燃成分增加，气化效率高，煤气中的CO含量较高，有利于生成合成气。
(2)水蒸汽耗量大为降低，且配入的水蒸汽仅满足于气化反应，蒸汽分解率高，煤气中的剩余水蒸汽很少，故而产生的废水远小于固态排渣。
(3)气化强度大，由于液态排渣气化煤气中的水蒸汽量很少，气化单位质量的煤所生成的湿粗煤气体积远小于固态排渣，因而煤气气流速度低，带出物减少，因此在相同带出物条件下，液态排渣气化强度可以有较大的提高。
(4)液态排渣的氧气消耗较固态排渣要高，生成煤气中的甲烷含量少，不利于生成城市煤气，但有利于生成化工原料气。
(5)液态排渣气化炉体材料在高温下的耐磨、耐腐蚀性能要求高。
在高温、高压下如何有效的控制熔渣的排出等问题是液态排渣的技术关键，尚需要进一步研究。
二、加压气化炉及附属设备构造1.炉体(1)筒体加压气化炉的炉体不论何种炉型均是一个双层筒体结构的反应器。
其外筒体承受高压，一般设计压力 3.6MPa；温度260℃；内筒体承受低压，即气化剂与煤气通过炉内料层的阻力，一般设计压力为0.25MPa( 外压) ，温度310℃。
内、外筒体的间距一般为40~100mm，其中充满锅炉水，以吸收气化反应传给内筒的热量产生蒸汽，经气液分离后并入气化剂中。
这种内、外筒结构的目的在于尽管炉内各层的温度不一，但内筒体由于有锅炉水的冷却，基本保持在锅炉水在该操作压力下的蒸发温度，不会因过热而损坏。
由于内外筒体受热后的膨胀量不尽相同，一般内筒设有补偿装置。
夹套蒸汽的分离也分为内分离或外置汽包分离，如图4-3-23 所示。
第一、第二代气化炉一般外设有汽包，第三代气化炉以后不再设有汽包，而利用夹套上部空间进行分离图 4-3-23 外置汽包与内置汽包(2) 搅拌与布煤器 根据气化煤种的不同， 在气化不黏结煤时炉内不设搅 拌器，在气化自由膨胀指数大于 1 的煤种时要设搅拌器， 以破除干馏层的焦块。
一般在设置搅拌器的同时也设置转动的布煤器，它们连接为一体。
由设在炉外 的传动电动机带动。
煤分布器与搅拌器的结构示意图见图 4-3-24 。
煤分布器的 高度为 300~400mm 。
直径为Ф 2.6m ，由三块组成，以燕尾槽形式搭接，在圆盘 上对称开有两个扇形孔，煤在刮刀作用下经两个扇形孔均匀地分布在炉内，搅 拌器与布煤器通过空心联接，设在布煤器的下部，一般设有上、下两个桨叶。
桨叶的断面形状为中空的三角形，桨叶有三个倾角，其中α =25°，β =2~7°， γ=60~80°。
由于搅拌桨在高温条件下工作，为延长使用寿命，桨叶及空心轴 除了采用锅炉水冷却外，搅拌器选材为 15Mo3(相当中国 16Mo)为提高其耐磨性 还在搅拌桨叶的表面堆焊了一层 3mm 的硬质合金 E 20-502Ct ，使其表面硬度达 R C55 以上。
a ) 内置汽包b )外置汽包冷圈图4-3-24 煤分布器、搅拌器和冷圈示意图(3)炉篦设在气化炉的底部，它的主要作用是支撑炉内燃料层，均匀地将气化剂分布到气化炉横截面上，维持炉内各层的移动，将气化后的灰渣破碎并排出，所以炉篦是保证气化炉正常连续生产的重要装置。
早期的鲁奇加压气化炉炉篦为环形送风的平炉篦，由于平炉篦布气不均匀，灰渣中残碳含量高，并且仅能用于气化非黏结性煤，故而在后期的气化炉中已不再使用这种炉篦，现在运行的装置在设计上( 或经改造) 大多采用宝塔形炉篦。
宝塔形炉篦一般由四层依次重叠成梯锥状的炉篦块及顶部风帽组成，共五层炉篦，它们依次用螺栓固定在布气块上，如图4-3-25 所示。
气化剂入口图4-3-25 宝塔形炉篦图炉篦整体由下部的支推盘支撑，支推盘由焊接在炉体内壳上的三个内通锅炉水的三角锥形筋板支撑，其内部的锅炉冷却水与夹套相通，形成水循环，以防止三角形支撑筋板过热变形。
一般炉篦总高度为1.2m ，为便于将炉篦从气化炉上孔吊入炉内安装，除第一、第二为整体外，其余分为：第三层 2 块，第四、第五层三块。
炉篦是通过两个对称布置的小齿轮传动带动同一个大齿轮而转动的，两个小齿轮通过大轴与炉外的减速机连接。
减速机由液压电动机（或变频电动机）带动。
炉篦的传动功率一般考虑以下几个方面的因素：①克服燃料层对灰渣错动产生的摩擦阻力；②克服灰刮刀加工内灰刮入下灰室的阻力；③克服炉篦在满料操作下与止推轴承的摩擦阻力；④炉内有结渣时破除大渣块的储备功率；⑤备用系数。
根据经验，第三代Ф 3.8m 气化炉宝塔形炉篦驱动液压电动机（或电动机）功率一般为45kW, 最大扭距为2X450kN.m。
由于炉篦工作环境为高温灰渣，所以炉篦的材质一般选用耐磨、耐热、耐灰渣腐蚀的铬锰铸钢16Mo5，在其表面、堆焊有硬质合金E20-50-2CT ，并焊有一些硬质合金耐磨条。
在最下层炉篦下设有用语排灰的刮刀，可将大块灰渣破碎，并从炉内刮至灰锁。
刮刀安装位置在铸造时留好的三个位置，根据所气化煤的灰分决定实际安装的数量。
支撑炉篦的止推轴承形如圆盘，为滑动摩擦。
为减小摩擦系数，一般用高压润滑油泵将耐高温的润滑油经油管导入止推轴而进行润滑，以保证炉篦的安全平稳运行2.煤锁煤锁是用于向气化炉内间歇加煤的压力容器，它通过泄压、充压循环将存在于常压煤仓中的原料煤加入高压的气化炉内。
以保证气化炉的连续生产。
煤锁包括两部分：一部分是连接煤仓与煤锁的煤溜槽，它由控制加煤的阀门——溜槽阀及煤锁上锥阀组成—将煤加入煤锁；另一部分是煤锁及煤锁下阀，它将煤锁中的煤加入气化炉内。
煤锁的结构示意图如图4-3-26 所示。
图4-3-26 所示煤锁的结构示意图早期的气化炉煤锁溜槽多采用插板型阀来控制由煤仓加入煤锁的煤量，它的优点是结构简单，由射线料位计检测煤锁快满时上阀不能关闭严密。
第三代以后的气化炉都已改为圆筒型溜槽阀，这种溜槽阀为一圆筒，两侧孔正好对准溜煤通道，煤就会通过上阀上部的圆筒流入煤锁。
煤锁上阀阀杆上也固定有一个圆筒，它的直径比溜槽阀的圆筒小，两侧也开有溜煤孔。
当上阀向下打开时，圆筒以外的煤锁空间流不到煤，当上阀提起关闭时，圆筒内的煤流入煤锁。
这样只要溜煤槽在一个加煤循环时开一次，煤锁就不会充得过满，从而避免了仪表失误造成的煤锁过满而停炉。
其工作示意图如图4-3-27 所示。
(a)加煤时图4-3-27 圆筒阀结构图煤锁本体是一个承受交变载荷的压力容器，操作设计压力与气化炉相同，设计温度为200℃，材质为锅炉钢或普通低合金钢制作，壁厚一般在50mm以上煤锁设计几何容积一般按下式计算：V=G/1000Kny式中V—煤锁的几何容积，m3；G—气化炉每小时加煤量，kg/h ；K—煤锁充满系数, 通常取K=0.8 ；n—每小时加煤次数( 次/h) 一般按2 次/h 考虑；y —煤的堆密度，t/m 3；煤锁上、下锥型阀的密封非常重要，一旦出现泄露将会造成气化炉的运行中。
