J I A N G S U U N I V E R S I T Y馈能型车辆主动悬架技术班级：运输1101姓名：***学号：**********日期：2014.12.12馈能型车辆主动悬架技术（杨阳阳）（运输1101,3110405012）摘要：汽车在道路上行驶时，路面不平激励会引起汽车的振动。
汽车振动主要靠悬架系统中的弹性元件和阻尼元件进行缓冲和衰减，以保持乘员的舒适性。
通常情况下这部分振动机械能由汽车悬架减振器以摩擦的形式转化为热能，最终耗散在空气中。
本文针对馈能悬架的研究现状做了简单总结，并提出了目前馈能悬架发展中存在的一些问题，旨在推进我国汽车行业的健康发展。
关键词：馈能；平顺性；悬架系统The Technology of Energy-Regenerative Type Vehicle Suspension（Yang Yang yang）(1101,3110405012)Abstract: Absorber and elastic element as the important components in suspension system will take in the vibration energy caused by the road irregularities incentive to keep the proper ride comfort. Commonly the vibration energy is converted to heat energy by the absorber through the friction, then dissipated in the air. This article makes a brief summary about the present situation of energy-regenerative type Suspension, combined with some problems currently existing in the development of energy-regenerative type suspension, puts forward some measures for reference, aimed at promoting the healthy d evelopment of automobile industry transportation in China.Keywords: energy regenerations; ride comfort; suspension1.引言汽车悬架是一个含有弹性和阻尼元件的振动非线性系统，该系统在路面不平度和发动机等振源激励下会产生随机振动[1]。
《2024年基于压电效应的馈能式悬架机电能量转换研究》范文

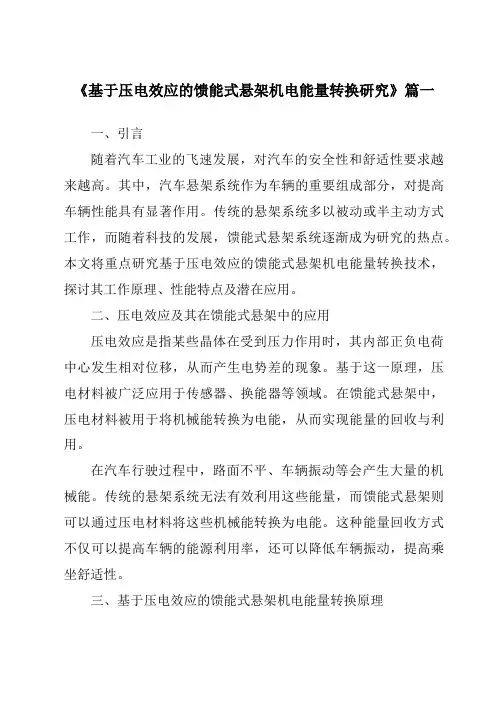

《基于压电效应的馈能式悬架机电能量转换研究》篇一一、引言随着汽车工业的飞速发展，对汽车的安全性和舒适性要求越来越高。
其中，汽车悬架系统作为车辆的重要组成部分，对提高车辆性能具有显著作用。
传统的悬架系统多以被动或半主动方式工作，而随着科技的发展，馈能式悬架系统逐渐成为研究的热点。
本文将重点研究基于压电效应的馈能式悬架机电能量转换技术，探讨其工作原理、性能特点及潜在应用。
二、压电效应及其在馈能式悬架中的应用压电效应是指某些晶体在受到压力作用时，其内部正负电荷中心发生相对位移，从而产生电势差的现象。
基于这一原理，压电材料被广泛应用于传感器、换能器等领域。
在馈能式悬架中，压电材料被用于将机械能转换为电能，从而实现能量的回收与利用。
在汽车行驶过程中，路面不平、车辆振动等会产生大量的机械能。
传统的悬架系统无法有效利用这些能量，而馈能式悬架则可以通过压电材料将这些机械能转换为电能。
这种能量回收方式不仅可以提高车辆的能源利用率，还可以降低车辆振动，提高乘坐舒适性。
三、基于压电效应的馈能式悬架机电能量转换原理基于压电效应的馈能式悬架系统主要由压电材料、能量转换电路和控制系统等部分组成。
当车辆在行驶过程中产生振动时，压电材料受到应力作用，产生电势差。
通过能量转换电路将这一电势差转换为电能，并储存起来供其他设备使用。
同时，控制系统根据车辆行驶状态和路面状况，实时调整悬架系统的阻尼和刚度，以实现最优的能量回收和减振效果。
四、性能特点及实验分析基于压电效应的馈能式悬架具有以下优点：一是能够有效地将机械能转换为电能，实现能量的回收与利用；二是通过实时调整悬架系统的阻尼和刚度，提高乘坐舒适性和行驶安全性；三是结构简单、成本低廉，易于实现量产。
为了验证其性能特点，我们进行了大量的实验研究。
实验结果表明，基于压电效应的馈能式悬架系统在回收能量和提高乘坐舒适性方面均表现出优异性能。
此外，该系统还具有较高的可靠性，能够适应不同的路况和驾驶需求。
《电磁馈能式主动悬架概述及研究开发》--重点参考
「分析」电磁馈能式主动悬架概述及研究开发2019-02-111.研究背景轮边或轮毂电机驱动的分布式驱动方案具有传动效率高、控制灵活、结构紧凑等突出优点，在汽车“电动化”进程中广受关注。
但较大的非簧载质量恶化了悬架性能，一定程度上制约了该方案的运用。
目前，国内外企业和高校的专家学者围绕抑制非簧载质量对悬架性能的不良影响展开了研究，主要技术手段包括：1）轻量化设计：主要包括新型轻量化材料和高功率密度电机两个方面；2）驱动系统和悬架系统一体化结构创新设计；3）动力吸振器转移和消耗振动能量；4）主动/半主动悬架控制。
2. 现状概述2.1 市场与政策在国务院印发的《中国制造2025》对研发一体化纯电动平台的进一步说明中，具体地提到了开发主动悬架系统。
采用电磁式作动器的主动悬架相比其他形式的主动悬架具有响应快、效率高、具有馈能潜力等优势，而且在汽车电动化进程中，电磁主动悬架需要的高压电源变得更容易获得。
因此，电磁主动悬架逐渐成为企业和高校的研究热点。
目前已实现量产的主动悬架类型，根据作动器的不同可主要分为油气式主动悬架、液压式主动悬架和空气弹簧主动悬架，但系统高能耗与节能环保的时代主题相悖。
考虑到车辆振动是一种能量来源，而传统被动、半主动悬架阻尼器通过发热耗散这部分振动能量未免可惜。
兼具响应快和高效特点的电磁式作动器，可灵活工作于主动和馈能模式，既弥补了现有主动悬架系统响应慢的缺点，又不与能耗要求相冲突，因而采用电磁式作动器的主动悬架，或可在悬架高性能和低能耗间取得平衡。
2.2 典型企业及产品米其林公司于1998年研发了集成轮内驱动系统和电磁式主动悬架的总成，并申请了相关专利，如图1所示。
图1 米其林主动轮Bose主动悬架采用Linear Electromagnetic Motor（直线电磁电机）作为作动器，其整车布置如图2(a)所示，系统能回收部分振动能量，总能耗（充电和发电能量总和）约为汽车空调1/3，而有无主动悬架系统的车身姿态对比，如图2(b)所示。
电磁馈能式悬架方案设计与节能分析

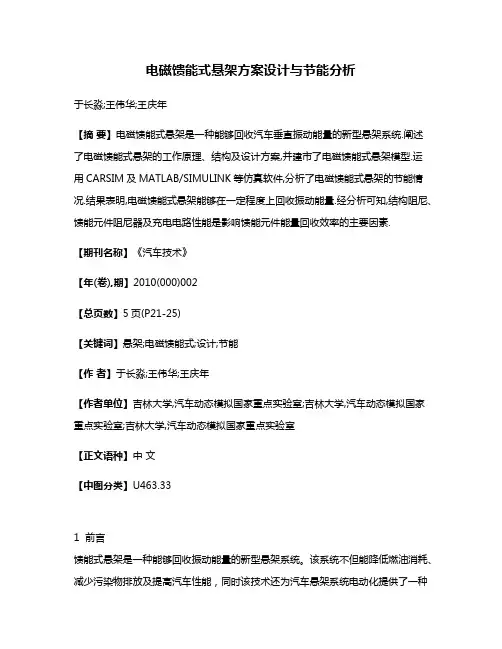

电磁馈能式悬架方案设计与节能分析于长淼;王伟华;王庆年【摘要】电磁馈能式悬架是一种能够回收汽车垂直振动能量的新型悬架系统.阐述了电磁馈能式悬架的工作原理、结构及设计方案,并建市了电磁馈能式悬架模型.运用CARSIM及MATLAB/SIMULINK等仿真软件,分析了电磁馈能式悬架的节能情况.结果表明,电磁馈能式悬架能够在一定程度上回收振动能量.经分析可知,结构阻尼、馈能元件阻尼器及充电电路性能是影响馈能元件能量回收效率的主要因素.【期刊名称】《汽车技术》【年(卷),期】2010(000)002【总页数】5页(P21-25)【关键词】悬架;电磁馈能式;设计;节能【作者】于长淼;王伟华;王庆年【作者单位】吉林大学,汽车动态模拟国家重点实验室;吉林大学,汽车动态模拟国家重点实验室;吉林大学,汽车动态模拟国家重点实验室【正文语种】中文【中图分类】U463.331 前言馈能式悬架是一种能够回收振动能量的新型悬架系统。
该系统不但能降低燃油消耗、减少污染物排放及提高汽车性能，同时该技术还为汽车悬架系统电动化提供了一种新的设计思路[1～4]。
设计馈能悬架的基本方法是用一个能量回收装置替代传统悬架的阻尼器，再使之与弹性元件并联，构成悬架系统，这样能量回收装置就可以将原本应被阻尼器耗散掉的振动能量吸收，达到节能的目的。
目前，馈能悬架回收能量的方法可以归结为3种：液压储能式[5]，电磁储能式[6，7]及复合式[8]。
液压储能式馈能减振器利用液压泵的原理，将悬架振动机械能以液压能的形式回收并存储起来。
电磁储能式馈能减振器是利用电磁原理，将悬架振动机械能以电能的形式回收并存储起来，通常是在悬架系统中装载一套电能转换装置（如电机等）。
复合式馈能减振器是用液力传动机构带动电能转换装置发电。
这3种馈能减振器各具特点，其中电磁馈能式悬架具有附加质量相对较轻、响应速度快、执行精度高等优点，同时其可将机械能直接变为电能，因此更适合混合动力汽车及电动车应用。
电磁馈能式悬架方案设计与节能分析
电磁馈能式悬架方案设计与节能分析随着科技的进步，电磁馈能式悬架方案的应用越来越广泛，因为它能够提供更好的行驶舒适度和更高的悬架可靠性。
本文将分析电磁馈能式悬架方案的设计和节能性能。
设计方案电磁馈能式悬架是一种基于磁悬浮技术的新型悬架方案，它利用电磁力和永磁力来悬浮车身，从而有效地减少了车辆行驶时与地面的摩擦力。
其主要组成部分包括电磁铁、永磁体、控制器和传感器等。
设计一个电磁馈能式悬架方案需要考虑以下因素：1.悬架的质量和体积：悬架的质量应尽量轻，以减小车辆的自重，从而减小车辆的能耗。
2.永磁体的选择：永磁体应具有足够的磁力，以提供足够的悬浮力，同时也应具有高温度稳定性和长寿命。
3.电磁铁的设计：电磁铁应具有足够的绕组数和电流，以提供足够的电磁力，并且在高速行驶时的热量应得到合理的处理。
4.控制器和传感器的设计：控制器和传感器应能够实时监测车辆的位置和速度，并通过调节电磁铁的电流和永磁体的位置来实现适当的悬浮力。
节能分析相对于传统的液压式悬架，电磁馈能式悬架具有显著的节能优势，主要体现在以下几个方面：1.减小行驶阻力：由于车辆的自重得到减轻，因此行驶阻力也将得到减小。
2.提高车辆能效：由于电磁馈能式悬架能够提供更好的行驶舒适度和更高的悬架可靠性，因此车辆的能效也将得到提高。
3.减少液压损耗：传统的液压式悬架需要通过液压泵和液压缸等部件来实现悬浮，这些部件会带来相应的液压损耗，而电磁馈能式悬架则无需这些部件，可以减少液压损耗。
4.提高能量回收效率：电磁馈能式悬架可以通过车轮负荷的涨落来产生电能，这些能量可以被回收到动力系统中，从而提高车辆的能量利用效率。
总之，电磁馈能式悬架方案的设计和节能性能需要综合考虑多方面因素，它在未来将会成为汽车行业的重要发展方向。
电磁馈能式悬架方案相较于传统悬架方案具有更优秀的性能，不仅存在在节能方面的优秀表现，更为优秀的悬浮性能，让行驶变得更加平稳。
因此，在新能源汽车、高铁等领域，电磁馈能式悬架已成为重点研究对象。
《2024年基于压电效应的馈能式悬架机电能量转换研究》范文
《基于压电效应的馈能式悬架机电能量转换研究》篇一一、引言随着汽车工业的快速发展，对汽车的安全性和舒适性要求日益提高。
悬架系统作为汽车的重要组成部分，其性能直接影响到汽车的行驶稳定性和乘坐舒适性。
传统的液压和机械式悬架系统虽然已经取得了显著的成果，但仍然存在能量消耗大、无法有效利用再生能源等问题。
因此，研究新型的馈能式悬架系统，特别是基于压电效应的机电能量转换技术，对于提高汽车性能和实现绿色环保具有重要意义。
二、压电效应与馈能式悬架系统压电效应是指某些电介质在受到外力作用时，其内部正负电荷中心发生相对位移，从而产生电极化的现象。
利用这一原理，我们可以将机械能转化为电能。
在汽车悬架系统中，通过将压电材料应用于悬架结构，可以实现机械能与电能的转换，为车辆提供能量回收功能。
馈能式悬架系统通过感应路面的不平度、车身的振动等信号，将这些信号转化为电能。
与传统的被动式悬架相比，馈能式悬架具有更高的能量利用效率和更好的减振性能。
此外，通过回收利用车辆行驶过程中产生的能量，馈能式悬架还可以为车载电器提供额外的能源支持。
三、基于压电效应的机电能量转换研究（一）压电材料的选择与应用在馈能式悬架系统中，压电材料的选择至关重要。
目前，常见的压电材料包括PZT（铅锌铋钛酸盐）和PVDF（聚偏二氟乙烯）等。
这些材料具有高灵敏度、高能量密度和良好的稳定性等特点，适用于汽车悬架系统的能量回收。
在应用过程中，需要将压电材料与悬架结构进行优化设计，以实现最佳的能量转换效果。
（二）机电能量转换原理基于压电效应的机电能量转换原理主要分为两个过程：一是将机械能转化为电能的过程；二是将电能用于驱动悬架系统实现减振的过程。
在第一个过程中，当车辆行驶过程中产生振动时，压电材料受到外力作用产生电极化现象，从而将机械能转化为电能。
在第二个过程中，通过控制器将电能转换为驱动信号，驱动执行机构实现悬架系统的减振功能。
（三）实验研究与性能分析为了验证基于压电效应的馈能式悬架系统的性能，我们进行了大量的实验研究。
馈能悬架技术研究综述
馈能悬架技术研究综述戴建国;王程;刘正凡;朱建辉;胡晓明【摘要】车辆技术正在朝着电动化、智能化以及网联化方向发展,而作为汽车关键部件的悬架系统也正在发生着技术革新.传统悬架只能被动减振,已越来越不能满足车辆的高性能和高能效需求,主动悬架、馈能悬架技术逐渐成为研究热点.本文系统阐述了馈能悬架的发展历程,简要分析了当前研究现状,并从能量回收方式的不同列举了当前馈能悬架的主要分类,尤其对电磁式馈能悬架的不同类别进行了深入剖析.在此基础之上,探究了馈能悬架发展存在的技术难点,并指出后续馈能悬架技术发展的关键方向.所得结论对馈能悬架技术的发展具有重要的参考价值.【期刊名称】《科学技术与工程》【年(卷),期】2018(018)030【总页数】9页(P131-139)【关键词】馈能悬架;能量存储;电磁;控制;效率【作者】戴建国;王程;刘正凡;朱建辉;胡晓明【作者单位】淮阴工学院交通工程学院,淮安223003;淮阴工学院交通工程学院,淮安223003;淮阴工学院交通工程学院,淮安223003;淮阴工学院交通工程学院,淮安223003;淮阴工学院交通工程学院,淮安223003【正文语种】中文【中图分类】U463.32随着传统能源的日渐消耗以及自然环境的不断恶化，能源与环境问题已成为人们关注的焦点。
作为国民支柱产业，车辆行业对能源与环境有着举足轻重的影响，当前车辆技术正朝着电动化、智能化以及网联化方向发展，节能环保已成为车辆技术发展的重要主题[1]。
悬架系统是车辆的关键部件，是保证车辆行驶平顺、操纵稳定的重要装置，但传统的悬架只能被动减振，越来越无法满足车辆技术快速发展的高性能和高能效需求，因此，主动悬架、馈能悬架技术逐渐成为研究热点。
主动悬架是指悬架系统的刚度和阻尼能根据车辆的行驶条件(车辆的运动状态和路面状况等)进行动态自适应调节，使悬架系统始终处于最佳减振状态。
主动悬架具有可控制车身高度、提高通过性，兼顾汽车平顺性与操稳性等优点[2]。
