发黑检验
工件的发黑质量与检测
工件的发黑质量与检测使用钢铁发黑剂发黑工件，其工艺材料和发黑机理与传统的碱性发黑有本质的不同，所以发黑后工件的耐腐蚀性能测试要有相应手段。
目前，国家尚无规定的检测标准，所以供鉴碱性发黑的检测方法和涂装防腐技术的检测技术相结合来进行，以求得较全面的检测效果。
发黑后的工件外观要求光亮美观。
在40W日光灯光源下工件离开日光灯500毫米处，观察表面发黑膜应均匀一致，呈深黑色且有光泽。
发黑后工件沉积层与基体结合力要求有优异的牢固度。
待工件干透后，用于（或棉纱）擦拭不脱色，不出现金属光泽为合格产品，亦可用落砂法冲刷检测。
发黑后工件的防锈性与耐蚀性能是靠表面有机沉积膜的包复封闭起主要作用的，其效果优于碱性发黑若干倍，可用5%的盐雾试验来测定，即在35℃温度1千克的压力下连续喷雾3小时，表面无锈为合格产品。
没有盐雾试验设备的厂家，亦要延用3%的标准NaCl溶液做浸渍检验。
发黑工件的耐腐蚀性能检测我们推荐采用德国的DIN50938规定的方法检验，即用5%的草酸溶液滴到发黑件的表面，8分钟无腐蚀斑点为合格。
致密度的情况，延用3%硫酸铜浸渍的方法来测试，即待工件干透后，将试样直接浸入3%的硫酸铜溶液中，最低时间不少于1分钟为合格，实际可达数分钟。
表面沉积层的厚度可用S-200型扫描电子显微镜实测，一般情况因工件的加热温度不同与溶液的浓度不同而有差异，亦可用电磁式测厚仪器做无损检测来确定实际厚度发黑后工件的防锈性与耐蚀性能是靠表面有机沉积膜的包复封闭起主要作用的，其效果优于碱性发黑若干倍，可用5%的盐雾试验来测定，即在35℃温度1千克的压力下连续喷雾3小时，表面无锈为合格产品。
没有盐雾试验设备的厂家，亦要延用3%的标准NaCl溶液做浸渍检验一、发黑的定义：发黑处理是为了防锈，其原理是将钢铁制品表面迅速氧化，使之形成致密的氧化膜保护层。
（多数发黑工艺均含有硒化物,硒化物昂贵且有剧毒,长期使用势必造成环境污染,而且尚存在工艺不稳定,溶液沉淀多,发黑层与基体金属结合力差等缺点,以致这些工艺目前在国内尚未全面推广应用。
发黑检验报告模板
发黑检验报告模板
概述
本文档提供了一个发黑检验报告模板，用于记录对某些物品或物质的发黑现象
进行检验的结果。
该模板可用于把检验报告结果准确地、简洁地报告给相关方。
检验对象描述
在此部分，请描述巴掌大石头的发黑检验对象。
检验方式
目前，本次检测采用以下标准的发黑实验：
•将被检测物品置于一个相对密闭的容器中；
•逐步降低环境温度至该物品所在环境最低温度；
•检查物品表面是否出现表面发黑现象。
检验结果
本检验对物品进行了长达2小时的检验，被检测物品表面未发现任何发黑现象，我们得出了以下结论：
•该物品在低温环境下的表面未出现任何发黑现象。
•按照该实验的标准，我们得出的结论是该物品的表面不易受到低温发黑影响。
结论
根据以上检验结果，我们得出以下结论：
•该物品不会因低温环境而发生可见的发黑现象。
其他
该模板可适用于对小石头、叶子、树枝等自然物体或人造物品（如衣服、药品等）的发黑检验。
该模板还可以用于检测环境污染和其他对物品稳定性造成影响的因素。
钢铁件氧化检验规范
1规范的目的与发黑定义﹕1.1规范的目的为检验员提供规范和检验方法﹐指导其正确检验发黑产品从而保证产品质量。
1.2发黑的定义。
发黑处理是为了防锈，其原理是将钢铁制品表面迅速氧化，使之形成致密氧化膜保护层以防止钢铁件生锈；钢铁的氧化分发黑或发蓝，有高温与常温发黑之分，高温发黑膜的主要成分为Fe3O4。
2 适用范围﹕金属加工件氧化发黑及发蓝检验。
3.检验环境3.1照明标准: 目视检验时应将样品放置在冷白色荧光灯之环境中,亮度亦须达到300勒克斯（即相当于40瓦日光灯下500mm处的光亮度）。
3.2 目视位置: 眼睛距离待检零件或组件约45~60CM之间(约一臂之长)。
3.3 目视角度: 目视眼光与所视之平面在成45 度及90度间来回。
3.4 目视时间: 每个检视面5--10秒。
4.检验所需设备：4.1滴管，脱脂棉或滤纸。
4.2酚酞酒精。
4.3硫酸铜溶液（3%）CuSo4.5H2O。
5.氧化质量要求5.1 外观5.1.1颜色:A.碳钢、低合金钢应为黑色。
B.合金钢按其化学成分和含量的不同可呈蓝色、紫色至褐色。
C.铸铁、硅钢呈金黄色至浅黄色。
D.铸钢呈暗褐色。
5.1.2膜层结晶致密、均匀，产品无露底，无明显色差、发白等异常现象。
5.1.3允许的缺陷A.由于热处理、焊接或表面加工状态不同而有的不同的颜色和光泽。
B.顶针孔内发白；经氰化、氮化处理的表面发灰白、浅红或虹色。
C.轻微的水印.5.1.4 不允许的缺陷A.白斑、发花这种现象主要表现为氧化膜的色泽深浅不一，出现白斑、发花。
B.颜色不正产品发黑后出现偏蓝色、绿色挂灰或发红。
C.氧化膜不牢由于发黑前产品除油清洗不彻底、发黑处理时间过长，发黑层过厚，形成了发黑浮层，附着力差，产品酸洗后的清水冲洗不干净，将残酸带到发黑液中，造成局部反应过度；工件表面有浮锈。
D锈斑发黑改变产品颜色的原因是氧化反应，所以发黑后的产品需及时进行脱水封闭。
如果发黑后的产品不及时浸油封闭，已活化的元素和空气继续反应，有时会出现变色现象。
发黑质量检验标准
发黑质量检验标准导言：发黑是一种常见的现象，可以影响到各行各业的产品质量。
发黑通常会发生在金属制品、塑料制品、食品等物质表面，对产品的外观和使用寿命产生不良影响。
因此，对于制造商和消费者而言，建立起一套有效的发黑质量检验标准至关重要，以确保产品的品质和可靠性。
一、发黑质量检验标准的重要性1.1 保证产品质量：发黑可能是由于材料本身的问题或制造过程中的不当处理引起的。
通过建立发黑质量检验标准，可以确保产品符合一定的质量要求，从而减少因产品发黑而引发的质量问题。
1.2 提升消费者满意度：消费者对产品的外观质量有着很高的要求，发黑会降低产品的美观度和印象。
有了发黑质量检验标准，可以从源头上控制产品的质量，提升消费者的满意度。
1.3 促进行业发展：建立统一的发黑质量检验标准，可以加强行业内的交流和合作，促进技术进步和行业的创新发展。
二、发黑质量检验标准的核心要点2.1 材料选择与处理：材料的选择和处理是防止产品发黑的重要环节。
发黑质量检验标准应包含对材料的筛选和处理方法的要求，确保选用的材料具有良好的抗氧化性和耐发黑性能。
2.2 生产工艺控制：在产品的生产过程中，工艺控制是非常关键的。
发黑质量检验标准需要规定生产工艺和配方的要求，以确保产品制造过程中的温度、湿度和氧气等环境因素得到控制，避免产品发黑。
2.3 质量检测方法：发黑质量检验标准应包含一套科学有效的质量检测方法，如色差仪、显微镜、光谱仪等，用于检测产品的色泽、表面状态和物理化学性质，以判断产品是否达到质量标准。
2.4 检测标准与限值：发黑质量检验标准应明确具体的检测指标和限值，以便检验人员进行准确的判断和评估。
标准应基于实际情况和行业需求，结合产品特性和用户要求，确保检验结果具有可靠性和可比性。
三、发黑质量检验标准的制定与执行。

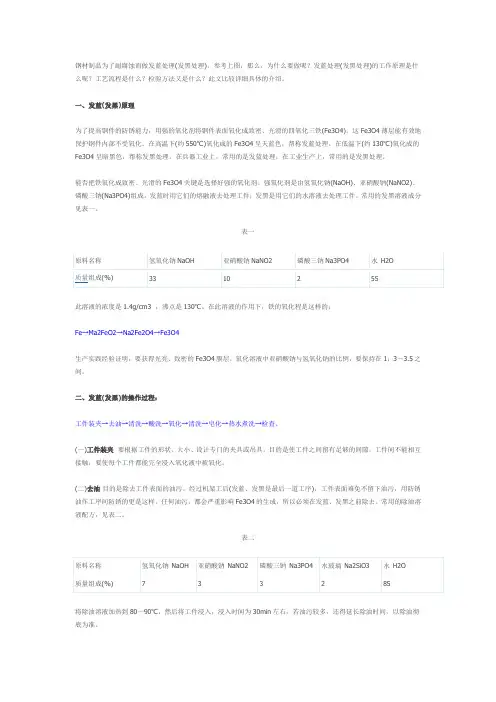

钢件表面发蓝(发黑)处理的工作原理及工艺流程、检验方法
钢材制品为了耐腐蚀而做发蓝处理(发黑处理)，参考上图，那么，为什么要做呢？发蓝处理(发黑处理)的工作原理是什么呢？工艺流程是什么？检验方法又是什么？此文比较详细具体的介绍。
一、发蓝(发黑)原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁(Fe3O4)。
这Fe3O4薄层能有效地保护钢件内部不受氧化。
在高温下(约550℃)氧化成的Fe3O4呈天蓝色，帮称发蓝处理。
在低温下(约130℃)氧化成的Fe3O4呈暗黑色，帮称发黑处理。
在兵器工业上，常用的是发蓝处理；在工业生产上，常用的是发黑处理。
能否把铁氧化成致密、光滑的Fe3O4关键是选择好强的氧化剂。
强氧化剂是由氢氧化钠(NaOH)、亚硝酸钠(NaNO2)、磷酸三钠(Na3PO4)组成。
发蓝时用它们的熔融液去处理工件；发黑是用它们的水溶液去处理工件。
常用的发黑溶液成分见表一。
表一此溶液的浓度是1.4g/cm3 ，沸点是130℃。
在此溶液的作用下，铁的氧化程是这样的：Fe→Ma2FeO2→Na2Fe2O4→Fe3O4生产实践经验证明，要获得光亮、致密的Fe3O4膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。
二、发蓝(发黑)的操作过程：工件装夹→去油→清洗→酸洗→氧化→清洗→皂化→热水煮洗→检查。
(一)工件装夹要根据工件的形状、大小、设计专门的夹具或吊具。
目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
(二)去油目的是除去工件表面的油污。
经过机架工后(发蓝、发黑是最后一道工序)，工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响Fe3O4的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表二。
表二将除油溶液加热到80～90℃，然后将工件浸入，浸入时间为30min左右，若油污较多，还得延长除油时间，以除油彻底为准。
(三)酸洗酸洗目的，是除去工件表面的铁锈。
表面处理检验标准(喷塑、磷化、电镀、发黑、阳极氧化)
廊坊多元精密制造有限公司检验标准（表面处理）编制：校对：审核：年月日发布年月日起实施目录喷塑喷漆检验标准 (1)磷化处理（金属）检验标准 (4)表面电镀（金属）检验标准 (5)发黑处理（金属）检验标准 (7)阳极氧化检验标准 (8)高频淬火检验标准 (11)喷塑喷漆检验标准1、目的规范检验操作，发现、控制不良品，防止批不良品输入下道工序。
同时给检验工作提供引导及接收标准。
2、范围适用于进料、外协制品回厂、成品的检验接收及顾客退货的挑选检验。
3、定义喷塑、喷漆件检验过程的参照标准。
4、职责4.1 质量部负责不合格的发现、记录和标识，组织处理不合格品。
4.2 采购部负责进料中不合格品与供应商的联络。
5、工作程序外观（目测）5.1 喷涂种类（如：塑粉或漆）、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。
5.2 一般情况下，产品喷涂表面外观在使用时要求100%进行检验，检验方式依据本标准。
进料、外协回厂或过程验收则采用抽检，抽检操作方式依据《抽检规范》。
特殊产品根据产品的具体要求检验。
5.3 外观缺陷：有缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、桔皮、花斑、凹坑等。
5.4 外观和颜色检验的环境：5.4.1 色板采用客户样件或经客户认可的签样。
5.4.2 应在标准光源对色灯箱CAC-600箱内(无设备条件时则要求在天然散射光线或光照度不低于2×40w光源环境下)，以目视方法进行。
光照度通常在D65（特殊情况下用F/A，其次高标准要求时用CWF/TL84），背景颜色为中灰色。
5.4.3 检查距离：被测品与眼睛的距离为500mm，检验时在±15°范围内旋转。
5.5表面粗糙度应达到设计要求的表面粗糙度值。
涂膜附着力（划格实验）5.6 涂膜附着力检验（基体金属为铁、钢、铝及铝合金）：5.6.1 采用划格—胶带粘贴法测定漆膜附着力，每批次以一件或两件检验则可。
发黑出厂检验报告
发黑出厂检验报告一、概述发黑出厂检验报告是针对某一产品在出厂前进行黑色素反应检验的评估报告。
通过对产品的黑色素反应进行检验，可以评估产品是否存在发黑问题，确保产品在使用过程中不会出现发黑现象，以提高产品的品质和持久性。
二、检验目的发黑是指产品在一定条件下表面产生黑色物质，降低产品外观美观度，甚至影响产品性能。
发黑问题严重影响产品的市场竞争力和用户体验，因此，在产品出厂前对发黑问题进行检验尤为重要。
本次发黑出厂检验的目的主要包括以下几个方面： 1. 评估产品的抗发黑能力； 2. 确保产品在使用过程中不会出现发黑现象； 3. 提高产品的品质和持久性。
三、检验方法本次发黑出厂检验采用以下方法进行： 1. 实验室条件模拟：根据产品使用环境的特点，模拟不同的温度、湿度等环境条件，以评估产品在不同条件下的发黑情况。
2. 黑色素反应测试：在实验室环境下，将产品置于一定条件下，观察产品表面的黑色素反应情况，包括颜色变化、黑色素沉积等。
通过对不同样品的黑色素反应情况进行定量和定性分析，评估产品的抗发黑能力。
3. 样品分析：对不同样品进行取样，并采用专业的分析仪器进行黑色素成分和结构的分析，以了解黑色素的来源和特性。
四、检验结果经过黑色素反应测试和样品分析，得出以下结果： 1. 样品A：在高温高湿环境下，产品表面出现轻微的黑色素沉积，但不影响产品的整体外观美观度。
2. 样品B：在高温高湿环境下，产品表面出现明显的黑色素反应，导致产品发黑现象严重，降低了产品的品质。
3. 样品C：在不同环境条件下，产品表面无黑色素沉积现象，抗发黑能力较好。
五、结论与建议根据以上检验结果，可以得出以下结论和建议： 1. 样品A表现出较好的抗发黑能力，可以考虑扩大生产规模并投放市场。
2. 样品B表现出较差的抗发黑能力，建议深入研究产品材料和处理工艺，提升产品的抗发黑性能。
3. 样品C表现出优秀的抗发黑能力，可以将其作为产品设计和生产的参考样品。
发黑检验规范
1、目的为了进一步加强产品表面质量控制，确保产品质量，满足客户要求。
2、适用范围适用于公司所有产品的表面处理处理。
3、引用标准GB/T15519 化学转化膜钢铁黑色氧化膜规范和试验方法GB/T11376 金属的磷酸盐转化膜一、发黑的定义：发黑处理是为了防锈，其原理是将钢铁制品表面迅速氧化，使之形成致密的氧化膜保护层。
二、适用范围本规范规定了所有发黑产品的质量要求。
本规范适用于发黑产品批生产质量检验。
三、发黑外观要求1、外观呈蓝黑色或深黑色。
2、膜层结晶致密、均匀，产品无露底，无明显色差，无发白等异常现象。
白斑、发花这种现象主要表现为氧化膜的色泽深浅不一，出现白斑、发花。
2.2、颜色不正产品发黑后出现偏蓝色或发红。
2.3、氧化膜不牢由于发黑前产品除油清洗不彻底、发黑处理时间过长，发黑层过厚，形成了发黑浮层，附着力差，产品酸洗后的清水冲洗不干净，将残酸带到发黑液中，造成局部反应过度；工件表面有浮锈。
2.4、锈斑发黑改变产品颜色的原因是氧化反应，所以发黑后的产品需及时进行脱水封闭。
如果发黑后的产品不及时浸油封闭，已活化的元素和空气继续反应，有时会出现变色现象。
四、环保性要求产品发黑后要求：无毒，无异味，环保。
（发黑剂不得含有硒化物，亚销酸盐，铬等有毒化合物）五、性能测试。
检验产品附着力和耐蚀性。
硫酸铜点滴法：每升溶液（去离子水）含硫酸铜30g、20℃、浸32秒。
有发红(触铜斑点，锈点-有铜析出)现象则判定不合格！漆前磷化处理工艺、质量控制与检测方法！1、防锈磷化工艺磷化工艺的早期应用是防锈，钢铁件经磷化处理形成一层磷化膜，起到防锈作用。
经过磷化防锈处理的工件防锈期可达几个月甚至几年（对涂油工件而言），广泛用于工序间、运输、包装贮存及使用过程中的防锈，防锈磷化主要有铁系磷化、锌系磷化、锰系磷化三大品种。
铁系磷化的主体槽液成分是磷酸亚铁溶液，不含氧化类促进剂，并且有高游离酸度。
这种铁系磷化处理温度高于95℃，处理时间长达30min以上，磷化膜重大于10g/m2,并且有除锈和磷化双重功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX工业自动化系统（昆山）有限公司
金属表面发黑处理检验作业指导书讨论稿
生产部
2011-08-20
一、发黑的定义：
发黑处理是为了防锈，其原理是将钢铁制品表面迅速氧化，使之形成致密的氧化膜保护层。
二、适用范围
本规范规定了所有发黑产品的质量要求。
本规范适用于发黑产品批生产质量检验。
三、质量要求
1.1 外观质量
1.1.1 表面不允许有未发黑的斑点、沉淀物，色泽应均匀，蓝黑色应致密，且无机械损伤等缺陷；
1.1.2 因零件材料或加工工艺的不同，零件发黑允许存在色泽上的差异。
1.2 发黑性能
1.2.1 表面应具有良好的致密度，经过致密度试验，不得出现红色置换铜现象；
1.2.2 表面应具有良好的耐磨擦性能，经过耐摩擦试验，不得出现脱色或露底现象；
1.2.3 表面应具有一定的防腐蚀性能，经过抗防腐试验，不得出现腐蚀斑点或锈蚀斑点现象。
1.3 后续性能
零件经发黑处理后所产生的零件变形，不得影响零件以后的加工性能和使用性能。
2 验收试验
2.1 外观检验
将发黑零件擦拭干净后放在400±100lx的光照度下（相当于40W日光灯的照度），距离300mm～350mm，正常目视检验，
2.1.1、外观呈蓝黑色或深黑色。
2.2.2、膜层结晶致密、均匀，产品无露底，无明显色差，无发白等异常现象。
白斑、发花这种现象主要表现为氧化膜的色泽深浅不一，出现白斑、发花。
2.2.3、颜色不正
产品发黑后出现偏蓝色或发红。
3、致密度试验
2.1.1 将发黑零件擦拭干净后浸入硫酸铜溶液中（硫酸铜溶液是用氧化铜-CuO中和过的3%中性硫酸铜溶液），在室温下保持2min 后，将零件从溶液中取出，用30°C 以下的清洁温水冲洗后，正常目视检验。
表面应具有良好的致密度，经过致密度试验，不得出现红色置换铜现象；
4、耐摩擦试验
将发黑零件擦拭干净后，用适量的棉本色布（GB/T 4061-999）或棉纱线，以手用5N的压力反复擦拭0.5min后，正常目视检验，零件表面应符合表面应具有良好的耐磨擦性能，经过耐摩擦试验，不得出现脱色或露底现象
5. 耐腐蚀试验
2.1.2 将发黑零件用D-4脱脂剂去油后清洗并揩拭干净，悬置于盐雾试验箱中，按GB/T 10125-1997 规定的中性盐雾试验要求达到3h，正常目视检验，零件表面应符合表面应具有一定的防腐蚀性能，经过抗防腐试验，不得出现腐蚀斑点或锈蚀斑点现象。
6验收规则
6.1进厂条件
进厂零件必须经质量检验部门岗位人员抽检产品验收合格，并出具验收合格报告。
6.2验收检验
零件进厂检验分常规检验和型式检验。
6.2.1常规检验
每批进厂零件按表1规定的检验项目进行验收检验。
6.2.2型式检验
有下列情况之一，应进型式检验。
a）供应商更换之后前3批零件应每批进行检验；
b）正常供货2个月应周期性进行一次检验；
c）供应商通知工艺有较大改变，可能影响产品性能时；
d）验收检验结果与供应商有争议时；
e）技术、质量部门提出型式验收检验时。
f）7 标志、包装、运输和贮存
g）7.1按GB/T 4879-1999进行防锈包装，防锈包装等级为2～3级，采用直接防锈材料。
h）7.2按GB/T 191-2000 中7的规定在包装件外部标识包装件怕湿、怕热标志和运输、贮存。
