建筑工程识图算量技能
工程识图及算量的技巧干货,收藏备用!
工程识图及算量的技巧干货，收藏备用！图纸是有一定规律的，在做预算过程中，是以识图的过程为主线进行，也就是识一张图做一张图，做完一张图扔一张图，图扔完也就证明图识完了，预算也就做完了。
因此，做预算必须会识图，并要掌握一定的识图的顺序。
首先、识图做预算有几个原那么：1、一次只看一张图，一张图尽量不看第二次。
2、控制大量，调小量，预算是控制总量的根底上，随着识图的深入修改调整完成的。
3、先独立，后整体，主要的意思是先算独立的，不相互扣减的，后算有复杂扣减关系的。
4、从识图的顺序上：先地下、后地上；先结构，后建筑；先室内，后室外；先主体，后屋面等等。
其次，根据上述原那么把图分成五局部：地下、主体结构、主体建筑、屋面和室外零星，对应每一局部确定计算什么，按定额分项和计算规那么确定要什么就识什么，识图到达能够准确计算工程量为止。
其实不叫识图，而是边看图边计算工程量，工程量计算完后图也就识完了。
最后，根据计算规那么要求的扣减关系进行汇总，并把整图全盘进行通读，查看有没有漏计算的，有没有重复计算的，有没有计算错误的等等。
安装最好按照系统从大头计算到小头，或者从小口径计算到大口径。
同时，将对应相同口径的附属全部列计。
良好的识图能力良好的识图能力要求能迅速建立起构件及建筑物的空间印象。
能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。
结构施工图的表示方法，从传统的别离式到华南地区的梁、柱表，再样，且设计院出图也有一些习惯的表示方法。
掌握定额的工作程序、子目的内容在对各专业图纸研究过程中，应随时了解设计人员意图及图纸表达内容，对施工前已发生设计变更也应做到心中有数。
充分掌握定额的工作程序、子目的包括内容。
只有这样，才能准确做出预算编制分项和计算出相应工程量，合理地套用单价，防止出现漏计、重计、错套等错误。
统筹安排计算工程量工程量的计算要有明确的思路，先算哪局部后算哪局部，统筹安排计算工程量，提高计算效率，可节省大量的时间和精力。
建筑工程识图技巧(如何看建筑施工图)【模板范本】
建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图,再进行图纸会审工作。
如果有识图、审图经验,掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方.一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸.检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中,一般有梁表面标高；基础大样图、其它细部大样图,一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸.正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度.审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

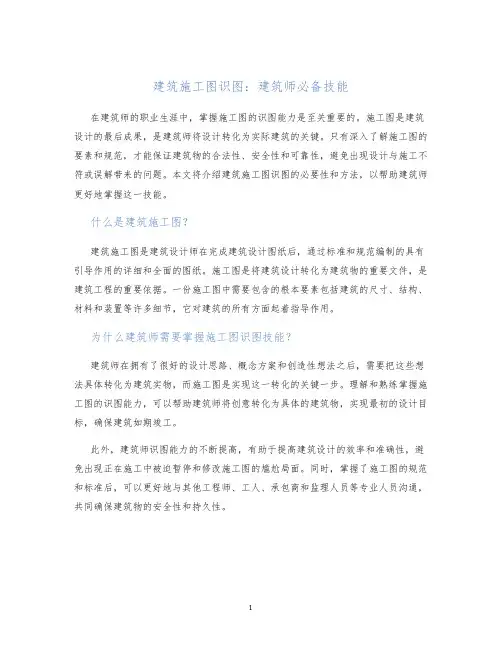

建筑施工图识图建筑师必备
建筑施工图识图：建筑师必备技能在建筑师的职业生涯中，掌握施工图的识图能力是至关重要的。
施工图是建筑设计的最后成果，是建筑师将设计转化为实际建筑的关键。
只有深入了解施工图的要素和规范，才能保证建筑物的合法性、安全性和可靠性，避免出现设计与施工不符或误解带来的问题。
本文将介绍建筑施工图识图的必要性和方法，以帮助建筑师更好地掌握这一技能。
什么是建筑施工图？建筑施工图是建筑设计师在完成建筑设计图纸后，通过标准和规范编制的具有引导作用的详细和全面的图纸。
施工图是将建筑设计转化为建筑物的重要文件，是建筑工程的重要依据。
一份施工图中需要包含的根本要素包括建筑的尺寸、结构、材料和装置等许多细节，它对建筑的所有方面起着指导作用。
为什么建筑师需要掌握施工图识图技能？建筑师在拥有了很好的设计思路、概念方案和创造性想法之后，需要把这些想法具体转化为建筑实物，而施工图是实现这一转化的关键一步。
理解和熟练掌握施工图的识图能力，可以帮助建筑师将创意转化为具体的建筑物，实现最初的设计目标，确保建筑如期竣工。
此外，建筑师识图能力的不断提高，有助于提高建筑设计的效率和准确性，避免出现正在施工中被迫暂停和修改施工图的尴尬局面。
同时，掌握了施工图的规范和标准后，可以更好地与其他工程师、工人、承包商和监理人员等专业人员沟通，共同确保建筑物的安全性和持久性。
如何学习建筑施工图识图？掌握相关基础知识建筑师在学习施工图识图前，需要掌握一些基础的知识，例如建筑的基础知识、工程技术用语、图纸符号以及图纸的基本规格等。
此外，建筑师还需要了解相关的建筑法规和标准要求。
建筑师可以通过教材、参考书籍、网络视频、公开课等多种途径来进行深入的学习。
实践在掌握了相关的基本理论知识后，建筑师需要进行实践，了解施工图的细节和规范。
可以直接参加工地实践、绘制图纸、检查和审查施工图等方式，加深对施工图的理解和掌握。
学习和实践交替在学习与实践中，需要不断结合自身的实际经验来提高施工图识图的能力。
房屋建筑工程外墙装饰工程识图和工程量计算
房屋建筑工程中外墙涂料识图和工程量计算在房地产开发商项目中，外墙涂料工程一直以来都是很多分包老板眼中的“金元宝”，因为施工工艺简单、施工难度较低、施工周期较短、关键是利润丰厚。
从分包老板的角度讲，管理得当、与建设单位合作融洽的项目利润高达35%到40%，一般项目老板也要让自己赚到20%左右的利润。
外墙涂料工程还有一个优点：启动资金无需太多也能跑步入场。
我做甲方成本管理的过程中发现很多老板把外墙涂料工程接下来都已经施工完成了，却对图纸比较陌生、对工程量计算规则一知半解、也很难计算出准确工程量。
由于外墙涂料一般都是甲方分包工程，所以很多总包预算和其他分包预算接触不多，接下来从识图和算量两个方面分享，供大家参考。
一、外墙涂料工程图纸识读有的设计院出的图纸相对很简单，只有外立面效果图和一般的建筑施工图，细节部分由分包单位深化或者甲方现场确认。
正常情况下，外墙涂料工程图纸有平面图、立面图、节点详图，然后在配合外立面效果图更加清晰明了。
（如下图所示）我个人的识图习惯分两步走：第一步：看立面图，了解各楼栋外立面整体效果，配合图例看每栋楼由那几种涂料组成。
例如图纸中的外墙涂料有多彩仿石涂料、米黄色真石漆、深咖色和米白色弹性涂料，通过立面图能也能读出外墙分缝情况。
（如下图所示）第二步：看平面图和节点详图，从平面图中知道各楼层涂料分布情况，了解细部做法和施工范围。
例如图纸呈现的空调位内部做法是弹性涂料，外墙立面是真石漆。
（如图所示）二、外墙涂料工程量计算工程造价的基本工作就是识图和算量，在看懂图纸的同时还要熟悉计算规则（通常指清单计算规则），并根据计算规则正确算出工程量。
对外墙涂料工程而言，《房屋建筑与装饰工程计量规范》中是这样约定的：按设计图示尺寸以面积计算。
如果外立面有装饰不同颜色或者不同材料的线条，一般按图纸尺寸按m 计算工程量。
具体的计算规格在合同签订的时候如果双方约定了计算规则，就得遵守合同约定计算规则。
建筑识图技巧大全
钢筋识图入门——建工、监理、造价的同学都应该明白平法筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

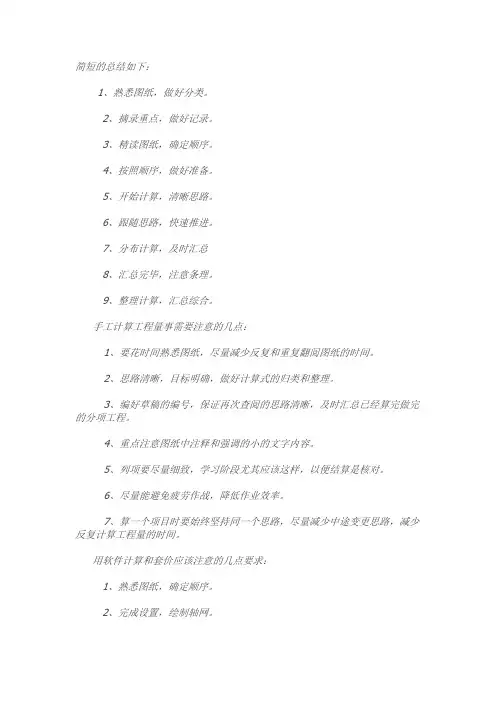

识图算量口诀
简短的总结如下：
1、熟悉图纸，做好分类。
2、摘录重点，做好记录。
3、精读图纸，确定顺序。
4、按照顺序，做好准备。
5、开始计算，清晰思路。
6、跟随思路，快速推进。
7、分布计算，及时汇总
8、汇总完毕，注意条理。
9、整理计算，汇总综合。
手工计算工程量事需要注意的几点：
1、要花时间熟悉图纸，尽量减少反复和重复翻阅图纸的时间。
2、思路清晰，目标明确，做好计算式的归类和整理。
3、编好草稿的编号，保证再次查阅的思路清晰，及时汇总已经算完做完的分项工程。
4、重点注意图纸中注释和强调的小的文字内容。
5、列项要尽量细致，学习阶段尤其应该这样，以便结算是核对。
6、尽量能避免疲劳作战，降低作业效率。
7、算一个项目时要始终坚持同一个思路，尽量减少中途变更思路，减少反复计算工程量的时间。
用软件计算和套价应该注意的几点要求：
1、熟悉图纸，确定顺序。
2、完成设置，绘制轴网。
3、确定主次，开始绘制。
4、强调重点，先易后难。
5、注重细节，要有检查。
6、简单尝试，核对无误。
7、批次推进，完成绘制。
8、立体查看，核对无误。
9、导出成果，准备套价。
10、详细名称，选准定额。
11、完成套价，技术指标。
12、依据指标，再次检查。
13、计价合理，完成工作。
算量的三个基本功
算量的“三个基本功”在算量中的“三个基本功”是指：提高看图技能、熟悉常用标准图做法、熟悉工程量计算规则这三个方面能够充分利用基本方法，就能够快速提高工程量计算的业务水平。
1、提高看图技能在实施工程量计算工作之前，要把准备算量的图纸全部浏览一遍，对其设计意图大致了解后，挑选重点详细看图。
要加深对图纸的理解，扩展空间思维，从而快速提高看图技能。
以下列出了在看图过程中要着重弄清的内容：建筑施工图中知晓建筑物的层数及高度、室内外高差、结构形式、纵向长度及跨度。
了解地面、屋面、门窗、内外墙装饰等材料的做法。
了解建筑物的墙厚、楼地面面层、门窗、顶棚、内墙饰面等在不同楼层上是否有变化，在计算相关工程量时，需要采用不同的计算方法。
结构施工图中了解基础深度、开挖方式以及基础、墙体的材料做法。
预览结构设计总说明中涉及工程量计算的条款内容，全面领会图纸设计意图，避免在算量过程中发生重算或者漏算的问题。
了解构件的平面布置及节点图的索引位置，节省之后乱翻图纸的时间。
砖混结构要弄清楚圈梁有几种截面高度，具体分布的位置，内外墙的圈梁宽度是否一致，在计算混凝土体积时，确定是否需要分别不同宽度计算。
弄清楚挑檐、阳台、雨篷的墙内平衡梁与相交的连梁或圈梁的连结关系，以便在计算时做到心中有数。
2、熟悉常用标准图的做法在工程量计算过程中，时常需要查阅大量的图集，用来找出某节点的详细做法，以便算出一个精准的量，但是一直要翻阅大量图集，实在繁琐，为了大大提高工作效率，我们需要能够把常用标准图中的一些常用节点及做法牢记于心，当然也没有必要全部都记住，牢记一部分最最常用的节点和工程做法，能显著提高工程量的计算速度。
3、熟悉工程量计算规则工程量计算规则可以说是一种规范也可以说是一种平台，不同的计算规则可能算出完全不同的结果。
目前上海地区常用的计算规则有：上海2000定额计算规则、上海93定额计算规则以及工程量清单计算规则。
对于上海地区从事预算工作的人员，要相当熟悉这三种计算规则。
工程算量的4个基本功(实操攻略)
工程算量的4个基本功（实操攻略）一、提高看图技能工程量计算前的看图，要先从头到尾浏览整套图纸，对工程项目的设计意图大概了解后，再选择重点详细看图。
在看图过程中要着重弄清以下几个问题：(一)建筑图部分1、了解建筑物的层数和高度(包括层高和总高)、室内外高差、结构形式、纵向总长及跨度等。
2、了解工程的用料及作法，包括楼地面、屋面、门窗、墙柱面装饰的用料及法。
3、了解建筑物的墙厚、楼地面面层、门窗、天棚等在不同的楼层上有无变化(包括材料做法、尺寸、数量等变化)，以便采用不同的计算方法。
(二)结构图部分1、了解基础形式、深度、土壤类别、开挖方式(按施工方案确定)以及基础、墙体的材料及做法。
2、了解结构设计说明中涉及工程量计算的相关内容，包括砌筑砂浆类别、强度等级，现浇和预制构件的混凝土强度等级、钢筋的锚固和搭接规定等，以便全面领会图纸的设计意图，避免重算或漏算。
3、了解构件的平面布置及节点图的索引位置，以免在计算时乱翻图纸查找，浪费时间。
4、砖混结构要弄清圈梁有几种截面高度，具体分布在墙体的那些部位，圈梁在阳台及门窗洞口处截面有何变化，内外墙圈梁宽度是否一致，以便在计算圈梁体积时，按不同宽度进行分段计算。
5、带有挑檐、阳台、雨篷的建筑物，要弄清悬挑构件与相交的连梁或圈梁的连结关系，以便在计算时做到心中有数。
目前施工图预算和工程量清单的编制主要是围绕工程招投标进行的，工程发标后按照惯例，建设单位一般在三天内要组织有关方面对图纸进行答凝，因此，预算(或清单)编制人员在此阶段应抓紧时间看图，对图纸中存在的问题作好记录整理。
在看图过程中不要急于计算，避免盲目计算后又有所变化造成来回调整。
但是对“门窗表”、“构件索引表”、“钢筋明细表”中的构件以及钢筋的规格型号、数量、尺寸，要进行复核，待图纸答疑后，根据《图纸答疑纪要》对图纸进行全面修正，然后再进行计算。
计算工程量时，图中有些部位的尺寸和标高不清楚的地方，应该用建筑图和结构图对照着看，比如装饰工程在计算天棚抹灰时，要计算梁侧的抹灰面积，由于建筑图中不标注梁的截面尺寸，因此，要对照结构图中梁的节点大样计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑工程识图算量技能
工程量计算是成本预算、进度规划等的重要参考依据，可以说工程量要是计算不准，对于工程的影响十分巨大。
面对施工图纸，如何从中读出工程量的相关重点呢？下面为您准备了相关详细资料，一起来看吧。
“掌握整体框架1建筑施工图通过建筑施工图了解建筑内部布置，外部构造、装饰施工要求，详细了解平、立、剖及各构造部位详图，注意楼梯工程量不要漏算，以及通过门窗表、装修表等计算细部工程量。
2结构施工图通过结构施工图了解承重结构的布置、类型、尺寸；基础布置、埋置深度以及屋面、窗台等构件的结构详图，了解具体构造做法。
3设备施工图通过设备施工图了解水暖电管线布置、走向、标高，以及是否与主体结构交叉，是否需要预留预埋；了解安装详图，审核有无附加工程量。
“理解看图顺序（1）按建施→结施→设施的顺序看图。
（2）按图表→文字→图样的顺序看图。
（3）建施按平→立→剖→详图；结施按→基础→结构布置平面→构件详图；设施按平面→系统→安装详图。
（4）按地下→地上；室内→室外；主体→屋面的顺序计算。
“识图预算技巧（1）每次只看一张图进行计算，先计算独立工程部分的工程量，后计算整体部分的工程量，注意考虑其相互扣减的数量；（2）明确每部分计算内容后按定额分项和计算规则套用，边看图边计算，完成后进行扣减关系汇总复合，验算漏算、复算、错算。
“制订计算顺序1识图顺序计算识图计
算工程量时，可按顺时针方向计算，可按先横后竖、先上后下、先左后右顺序计算，可按构配件编号顺序计算，还可按轴线编号顺序计算，应根据工程具体情况灵活选择，但须注意，每张图纸应只采用一种方法，以免重复或遗漏。
2辅助定额计算对于部分较复杂的图纸，也可采取按定额编排顺序进行计算，对照图纸分类依次套用，也可有效地避免工程量漏算或复算。
