深基坑注浆止水帷幕技术交底
深基坑注浆止水帷幕技术交底
一、工程概况
目录
工程施工技术交底记录
南、北锚碇
南宁市良庆大桥工程 中铁十八局集团有限公司
分项工程名称
施管表 5 注浆止水帷幕
南宁市良庆大桥工程位于青秀山风景区东南角，横跨邕江、联系五象新区
与凤岭新区,处于既有南宁大桥与三岸大桥间。工程全线范围长约3km，走向为
南北向，包括主桥、引桥、平行匝道桥、非机动车道桥、人行道桥及南侧五象
（三）安设注浆管
8 页脚内容
目录
1、结合提供的地质资料，根据注浆要求，在不注浆部位下 A 型注浆管，在
注浆部位下 B 型注浆管，底部加下闷盖；
2、将 A、B 型注浆管根据要求连接后，沿钻孔下到孔底；
3、在孔底至距地面 3m 段采用豆石或粗砂填充，在地表以下 3m 及孔口部位
采用速凝水泥砂浆填充，以防止注浆时返浆；
大道立交、北侧青环立交。主桥横跨邕江，采用单跨420m 的地锚式叠合梁悬索
桥，一跨跨过67m 水位；南岸引桥从良庆湖（近23号路）起至主桥南岸主墩，
长约800m；北岸引桥从北岸主墩至主桥锚碇北侧，长约225m，跨青环路布置单
跨简支梁桥跨越。南岸线位经过现状华劲集团厂房和良庆码头（桥塔施工时需
拆除良庆码头），北岸线位穿越青秀山风景区和蜡烛湾水库。本项目桥梁含南、
8 页脚内容
目录
4、注浆施工 采用注浆泵进行注浆作业。 （1）注浆方式采取后退式分段注浆工艺，即在注浆带内由孔底进行注浆， 每次注浆段长 0.4m，注完第一注浆段后，后退注浆芯管，进行第二注浆段的注 浆。 （2）在芯管拔出长度大于一节管长时，停注拆取该节芯管及接头，将接头 接在未拔出的芯管上继续注浆，以此下去，直至完成注浆带。 （3）注浆过程中如需暂停注浆时，必须将水泥管拿出，并同时将注浆芯管 提升 0.4m，向孔内注清水后再停止注浆，这样既保持管路畅通，又保证注浆段 不受注水影响。 5、注浆顺序 注浆顺序采用先对外侧一排注浆孔进行注浆，再对内侧注浆孔注浆，注浆 孔按照跳孔间隔注浆的方式进行，以防串浆。 （五）监控量测 采用精密水准仪监测注浆过程中地表变形。在注浆过程中，应控制地表隆 起限值为 30 ㎜，否则，应调整设计参数，控制地表隆起变形，确保工程施工安 全，有效保护周围环境。
止水帷幕技术交底
6.2.2 井外滤料宜选用磨圆度较好的硬质岩石，不宜采用棱角状石渣 料、风化料、或其它粘质岩石。
6.2.3 抽水设备主要为深井泵或深井潜水泵、水泵的出水量应根据地下 水位降深和排水量大小选用，并应大于设计值的20%～30%。
6.2.4 管井成孔宜用于孔或清水钻进，若采用泥浆管井，井管下沉后必 须充分洗井，保持滤网的畅通。
4.7 粉喷桩的质量控制应贯穿在施工的全过程，施工过程中必须随时检 查施工记录和计量记录，并对照规定的施工工艺对每根桩进行质量评 定。检查重点是：水泥用量、桩长、搅拌头转数和提升速度、复搅次数 和复搅深度、停浆处理方法等。
4.8 本工程粉喷桩采取切割搭接法施工，应在前桩水泥土尚未固化时进 行后序搭接桩施工施工开始和结束的头尾搭接处应采取加强措施消除搭 接沟缝。
5.4安装水泵前，用压缩空气洗井法清洗滤井，冲除尘渣，直到井管内 排出的水由浑变清，达到正常出水量为止。
5.5抽水采用深井电潜水泵，型号为QY25-26-3，功率3KW，流量 25m3/h，扬程26米。每台井配备一台，备用6台。
5.6水泵安装后，对水泵本身和控制系统作一次全面细致的检查，合格 后进行试抽水，满足要求后转入正常工作。如24h后抽水中仍含大量沙 土，为防止扰动地基，停止抽水。
6.1.2 粉喷桩止水帷幕施工前应进行成桩工艺实验，设计水泥掺入比按 20%执行，水泥浆水灰比为0.45~0.55,桩径D=500，有效桩长10m，根据 土湿溶重1790kg/m3,单桩每米体积0.196 m3水泥掺入量为20%，桩每米 用水泥量约为66kg。严格控制单桩水泥用量。
6.1.3 0.5%。
1工程概况由于本工程设计紧凑主楼与地下室距离近且地下水位高地下水流速快采用明沟及管井降水达不到施工要求本方案设计在工程四周施工单排粉喷桩进行隔离地表水靠近东侧及北侧采用双排粉喷桩2地下室周围除采用粉喷桩外内增设钢筋混凝土钻孔灌注桩进行支护
止水帷幕技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
工程名称南京金江春创意科技园项目01-11幢综
合楼及地下室（停车库）基坑支护工程
施工单位
山东威建岩土科技有
限公司
交底部位基坑支护工序名称止水帷幕
交底提要：三轴搅拌桩止水帷幕施工
交底内容：
2）止水帷幕要求形成一个封闭有效的止水区。
在三轴搅拌止水帷幕施工过程中，若因处理障碍物、机械设备故障、断电等意外情况发生而造成停止施工时间超过24小时以上时，需在相邻两幅桩外侧进行的施工冷缝处理。
具体处理方法如下图所示：
3)施工拐角处处理如下图所示:
项目（专业）技
术负责人
交底人接底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
技术交底记录
技术交底记录。
基坑注浆施工技术交底
基坑注浆施工技术交底
1. 概述
基坑注浆施工是一种常用的土木工程施工技术，用于加固和增强建筑基坑的土体稳定性以及防止地下水渗入。
本文档旨在对基坑注浆施工技术进行交底，确保施工人员理解并正确执行相关操作。
2. 施工流程
- 基坑准备：清理基坑内的杂物和污泥，并底部铺设过滤层。
- 孔洞钻取：按照设计要求，使用钻机在基坑周边打孔，并清理孔洞内的碎石和泥沙。
- 注浆材料准备：根据工程要求，准备合适的注浆材料，包括水泥浆料和添加剂。
- 注浆施工：将注浆材料通过管路注入孔洞内，注浆的速度和压力需根据设计要求进行调节。
- 测试和质量控制：对注浆后的土体进行测量和验收，确保施工质量和稳定性。
3. 安全注意事项
- 施工前需进行基坑检测，确保没有隐藏的危险物；
- 操作时需佩戴个人防护装备，如安全帽、安全鞋等；
- 使用注浆设备时要注意操作规程，并防止发生泄漏和爆炸事故；
- 运输和储存注浆材料时，要防止磨损、高温和潮湿情况。
4. 环境保护
基坑注浆施工需要注意环境保护，以下几点需注意：
- 在施工现场设置围挡，避免土壤流失和粉尘扩散；
- 废弃的注浆材料要妥善处理，避免对地下水和土壤造成污染；
- 施工完毕后，清理施工现场，并对储存和处理注浆材料的设
施进行维护和检查。
5. 总结
基坑注浆施工技术是一项重要的土木工程技术，对于加固建筑
基坑具有重要意义。
我们希望通过对施工流程、安全注意事项和环
境保护要求的交底，确保施工人员能够正确操作并保证施工质量和
安全性。

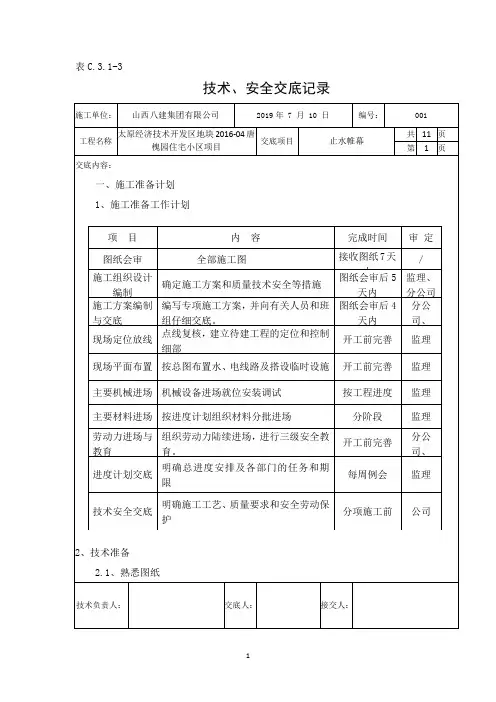

止水帷幕桩交底
技术、安全交底记录
施工单位：
山西八建集团有限公司
2019年 7 月 10 日
编号：
001
工程名称
太原经济技术开发区地块2016-04唐槐园住宅小区项目
交底项目
止水帷幕
共
11
页
第
1
页
交底内容：
一、施工准备计划
1、施工准备工作计划
项 目
内 容
完成间
审 定
图纸会审
全部施工图
接收图纸7天内
钻孔： 钻孔和插管二道工序可合而为一。其过程为：启动钻机，同时开启高压泥浆泵低压输送水泥浆液，使钻杆沿导向架振动、射流成孔下沉；直到桩底设计标高，观察工作电流不应大于额定值。
技术负责人：
交底人：
接交人：
表C.3.1-3
技术、安全交底记录
施工单位：
山西八建集团有限公司
2019年 7 月 10 日
编号：
技术负责人：
交底人：
接交人：
表C.3.1-3
技术、安全交底记录
施工单位：
山西八建集团有限公司
2019年 7 月 10 日
编号：
001
工程名称
太原经济技术开发区地块2016-04唐槐园住宅小区项目
交底项目
止水帷幕
共
11
页
第
2
页
交底内容：
认真熟悉施工图纸的内容，领会设计意图，了解设计要求达到的技术标准和设计采用的新技术，积极配合建设单位做好图纸会审与设计交底。
3、输浆要均匀连续，输浆压力0.3MPa～1.0MPa；
4、提升和下降速度
（1）、本工程地下水较为丰富，为了保证帷幕的强度，水泥搅拌桩在下沉和提升过程中均应注入水泥浆液（两喷四搅工艺），同时严格控制下沉和提升速度。根据类似工程施工经验，搅拌桩下沉与提升速度应控制在0.5-1.0m/min。
止水帷幕施工技术交底
XXXXXXXXXXXXXXXXXX工程XXXXXXXXXXX项目部止水帷幕施工技术交底编制人：______________审核人：______________审批人：______________XXXXXXXXX公司XXXX年XX月技术交底书表格编号技术交底书1510 项目名称共6页交底编号工程名称设计文件图号蓟州南站施桥-1施工部位止水帷幕交底日期一、工程概况本地道于线路中心里程JHK82+869.784处以交角90°下穿既有铁路线。
顶进作业基坑位于既有线北侧，作业坑四面采用止水帷幕进行防水，共设537根，桩长为6.5m，桩径为0.6m，桩间咬合0.15m，采用高压旋喷桩进行施工。
止水帷幕侵入5、7道处需对5、7道进行封锁，拆除部分线路后进行施工。
二、施工流程止水帷幕桩施工前封锁5、7道，拆除线路钢轨50m，枕木20m，同时平整场地至设计止水帷幕桩顶标高，进行工作坑止水帷幕施工，采用直径0.6m双层高压旋喷桩，桩长6.5m，采用2台高压旋喷桩机，分别由后背桩向既有线方向进行打桩。
（1）施工流程施工现场平整及准备→定位→预拌下沉→制备水泥浆→喷浆搅拌提升→清洗→移位。
施工流程图三、施工方法（一）施工准备1、作业条件施工前保证场地的三通一平，确保用电安全，采取防止施工机械失稳的措施。
2、材料要求（1）水泥：采用P.S.42.5级普通硅酸盐水泥,每批次进场水泥必须有生产厂家产品合格证，并根据有关规定进行抽查检验。
可视需要添加适量外加剂和掺和料。
（2）水：使用不含有害物质的洁净水。
3、施工机具旋喷钻机、灰浆搅拌机、灰浆泵、高压水泥浆泵、空压机、旋喷管、高压胶管等相关配套设备。
4、主要工作量旋喷桩采用高压旋喷桩法施工，成桩直径0.6m，桩顶标高为▽8.39m，有效桩长6.5m，合计537根。
止水帷幕安全技术交底
4.加强对施工人员的全面管理，严禁接收三无人员。做好防盗工作，落实防范措施，严格禁止各种违法行为，确保在施工地区内，施工人员无违法违纪现象发生。
六、注意事项
1.在机械施工时需拉设警戒线。
2.机械作业半径不得有人员施工。
(8)施工记录必须及时、详细、完整；
(9)钻头须每隔2天一检查，做到更换及时，以确保桩径达到要求；
(10)对过滤网、泥浆桶及泥浆池定期清洗，避免出现水泥浆结块而防碍施工。
五、文明施工环境管理的要求和措施
1.现场布局合理，材料、物品、机具堆放符合要求。
2.组建文明施工小分队对施工现场、环保、疏导交通、护栏的整理及临近通道进行监察，以及排除污水及路障，确保平整、畅通、清洁。
3.2 现场管理人员应熟悉场地状况，熟悉作业程序，熟练掌握技术交底要求内容。
四、安全生产要求及注意事项
(1)利用液压将钻机钻尖移至所需定桩中心；
(2)钻杆下钻前必须调平机器，确保钻杆垂直度：
(3)施工各环节变换时，开机人员必须鸣号提醒；
(4)提升速度与喷浆压力配合适度，提升慢，喷浆压力小，提升快，喷浆压力大，流量大；
(5)每根桩拌浆时共20包水泥，每根桩的水泥用量严格控制，不得减少水泥用量，做好记录，搅拌均匀后方可使用，水灰比按0.45—0.6进行控制，如有异常，可根据地质情况实际调整，若发现水泥有结块，禁止使用；
(6)施工前对冒浆情况认真观察，若冒浆异常，适当调整喷浆压力或提升速度；
(7)施工中一旦出现故障，要立即停机，并记下停浆位置，待修好正常后，需向下搭接50cm，以保证桩体完整；
交底内容：
一、工作内容和范围
作业范围为A9地块边界线之内区域进行止水帷幕施工（三轴搅拌桩施工）。
基坑止水帷幕安全技术交底
表C2. 7. 6安全技术交底C2.7.6-005工程名称 止水帷幕桩等现象。
14、照接受人签字太原经济技术开发区地块2016-04分部分项工程名唐槐园住宅小区项目 称 交底内容：4、 每天要对现场所有电器设备进行巡视，并做好记录。
5、 现场临时用电、照明线路不准使用护套线及吊灯塑料线， 应使用三芯良好 的胶皮线，线路不准拖地，应该架空设置，不准使用碘餌灯。
' 6、 地埋电缆线深度不能低于0.6米，要有走向标志、总配电箱' 分配箱、开每 关箱 内外要有标识 天要对漏电保护器进行巡视检查，并做好重复接地。
7. 用电设备安装拆除必须有专业电工完成。
8、 所有电闸和电动机械要有可靠的防雨措施， 雨后对所有用电设备进行摇测，并做断容格后方可使用. 9、 所有移动电动工具都应有漏电开关保护器，电线无破损，线直接插入插座内。
10、 焊接时，要持证上岗，开具动火证，并设监护人员，并配备灭席翔座应完好. 严禁不用插头而用电11v 各类电动工具，要管好用好，经常清洗注油，严禁机械带“病”召转，各’ ' 12、电气设备额定电流应与电闸箱内控制开关容虽适应。
现场所用各种电线要绝缘，不准有老化、破皮、漏电 类防护罩应完整无在使用前检查一次二次线绝缘是否良好，焊钳是否完好，外壳是否有 接地保护。
检查合格后方可使用。
2、 电焊工、电工作业时必须佩戴安全防护用品。
3、 焊接时，操作人员必须戴绝缘手套，穿绝缘鞋，焊接时必须双线到位，不准利用架子養雞亍曹曹、%筋 和其它导电物作联接地线，更不准使用裸导线，应用多铜蕊:电缆线。
° 4、操作时，必须有用火证，设消防器材，并设专人看护，清除附近易燃物，防止焊花四溅，引燃物料，发生火 灾。
电焊工必须持证上岗操作，电焊机设专用开关箱，不准将焊机放在手推车上使用。
更换场地移动焊把时，应切断电源，设专人进行监护。
工作结束，切断电源，检查操作地点，检查无引起火灾的危险后，方可离开。
