ASTM~D3330剥离强度测试标准中文版
剥离试验标准
剥离试验标准
剥离试验是指通过施加力来评估两个物体或材料之间的粘合强度或连接性能。
根据不同的应用领域和需要，有许多不同的剥离试验标准，例如：
1. ASTM D903：标准试验方法，用于测定撕裂破断强度和断口延伸率，适用于粘合剂和粘合剂复合材料的剥离试验。
2. ISO 4624：涂料和涂层系统的标准试验方法，用于测定涂层与基材之间的粘接强度。
3. ASTM D429：标准试验方法，用于评估纺织品和纤维材料之间的粘合强度。
4. ISO 11339：汽车橡胶制品的标准试验方法，用于评估粘接连接的剥离强度。
5. ASTM D3167：用于评估橡胶材料与金属或其他材料之间的粘接强度的标准试验方法。
上述仅列举了一些常见的剥离试验标准，具体的标准选择应根据具体的材料、应用领域和试验要求来确定。
欲了解
特定领域或材料的剥离试验标准，建议参考相应的国际标准组织（如ASTM、ISO）或相关行业组织的标准规范。
GMW 14829-CHINESE
GMW 14829镀层表面的胶带附着力测试1 范围这个标准指定了在环境测试之前和之后应用于评估电镀金属和电镀塑料附着力性能的测试方法。
这个标准描述了利用切削刀具或者切削指南的交叉开口胶带测试。
当应用任何一种方法时，所有的镀层体系都必须满足附着力的要求。
除非特别指定，干的薄膜厚度决定了采用哪种指导或者工具。
如果由于大小和外形限制使得其他方法不能使用（通常在小零件里发现），这种测试应该被采用。
注意：本规范不能取代适用的法律和法规，除非已经取得了特定的免除。
注意：当出现英语和国内语言冲突时，优先使用英语。
2 参考注意：只有最新的认可标准是适用的，除非特别指定。
2.1 外饰件标准/规范ASTM D3330M ASTM D3759 ASTM D36522.2 GM标准/规范GM4365M3 测试仪器3.1 压敏胶带按ASTM 3330M压紧胶带增强粘结是非常重要的，然后以180角度最小430N/m的剥离力来评估。
弱的粘结性会减小测试结果的苛刻性。
胶带背面应该显示低的延展性。
下面描述了推荐的胶带的各种不同的参数：3.1.1 适宜尺寸宽度≥20mm，总ASTM D3652M……＞0.14mm。
3.1.2 性能剥离强度（按ASTM D3330M压紧），最小760N/m。
延伸（按ASTM D3759M）……最大5%。
3.1.3 挂具寿命……最长12个月。
3.1.4 推荐产品……3M 8981，3M 8983.2 锋利刀具，由Reider (Swiss) “Rico Marker”生产的或者由Gardco 或者BYK Gardner生产的切割刀具。
3.3 1mm，2mm，3mm的切割规尺。
3.4 橡皮擦或者其它等同的适用胶带仪器。
3.5 硬铅笔刷。
4 测试材料测试片都应该是已经完成电镀的零件。
如果电镀完的零件的尺寸、外形等是不适宜的，测试应该在特别准备的镀层测试板上进行。
5 测试方法5.1 测试方法摘要通过这个测试方法决定的有机涂层的附着应该解释为涂层趋势在标记条纹周围的分离，这些条纹是在格子架模外形上，且应该切割通过涂层。

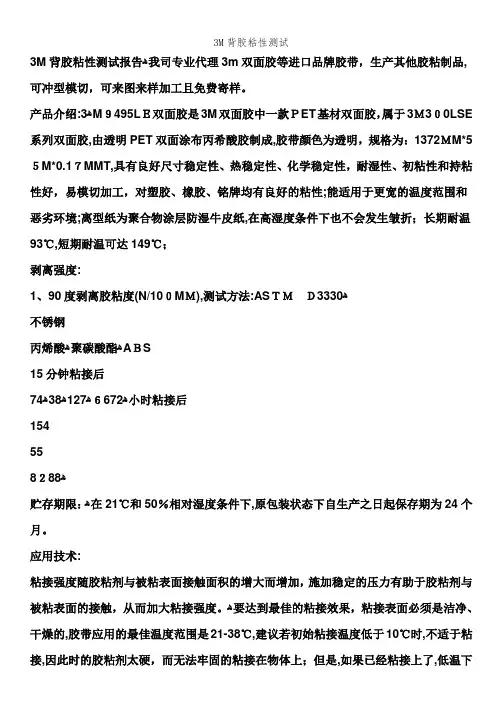

3M背胶粘性测试
3M背胶粘性测试报告ﻫ我司专业代理3m双面胶等进口品牌胶带，生产其他胶粘制品,可冲型模切，可来图来样加工且免费寄样。
3M９495LＥ双面胶是3M双面胶中一款ＰET基材双面胶，属于3Ｍ3０0LSE 产品介绍:ﻫ系列双面胶,由透明PET双面涂布丙希酸胶制成,胶带颜色为透明，规格为：1372ＭM*5５M*0.1７MMT,具有良好尺寸稳定性、热稳定性、化学稳定性，耐湿性、初粘性和持粘性好，易模切加工，对塑胶、橡胶、铭牌均有良好的粘性;能适用于更宽的温度范围和恶劣环境;离型纸为聚合物涂层防湿牛皮纸,在高湿度条件下也不会发生皱折；长期耐温93℃,短期耐温可达149℃；剥离强度:1、90度剥离胶粘度(N/10０MＭ),测试方法:ASＴＭＤ3330ﻫ不锈钢丙烯酸ﻫ聚碳酸酯ﻫAＢS15分钟粘接后72小时粘接后74ﻫ38ﻫ127ﻫ６6ﻫ15455888２ﻫ贮存期限：ﻫ在21℃和50％相对湿度条件下,原包装状态下自生产之日起保存期为24个月。
应用技术:粘接强度随胶粘剂与被粘表面接触面积的增大而增加，施加稳定的压力有助于胶粘剂与被粘表面的接触，从而加大粘接强度。
ﻫ要达到最佳的粘接效果，粘接表面必须是洁净、干燥的,胶带应用的最佳温度范围是21-38℃,建议若初始粘接温度低于10℃时,不适于粘接,因此时的胶粘剂太硬，而无法牢固的粘接在物体上；但是,如果已经粘接上了,低温下的持粘力同样是令人满意的。
ﻫ产品应用：３M949５LE双面胶在环保方面符合ＲOHS法规要求,适用于铭牌、装饰品、装饰件的粘接，即使是油漆表面,也有较强的粘性。
3M5５230厚度:0.１5，基材:白色半透明ＴIＳＳUE、无纺布,耐温性:1５8℃,特点与应用:较５5２３5厚,剥离力更优异。
粘接塑料,塑料垫片，Ｍylar片等。
ﻫ３M５52３1厚度：0.15MM,基材：白色半透明TISSUE，特点与应用:高粘接强度,特别适用于泡棉的3Ｍ55232厚度:0.１５,基材:白色半透明可移除TＩＳＳUE,特点与应用:具有独粘接。
剥离力美标测试方法
剥离力美标测试方法
剥离力是指在一定条件下，沿着粘合剂与基材之间的界面发生
分离的力量。
美国标准测试方法通常使用ASTM国际标准。
在这里，
我将从多个角度来介绍剥离力的美国标准测试方法。
首先，ASTM D903是一种常用的测试方法，用于测量粘合剂与
基材之间的剥离力。
这项测试涉及将一端粘合在基材上的试样与另
一端连接到测试设备上，然后逐渐施加力直到试样分离。
该测试方
法适用于各种类型的粘合剂和基材，包括胶粘剂、涂层材料等。
其次，ASTM D3330是另一种常用的剥离力测试方法，特别适用
于测量薄膜材料的剥离性能。
该方法涉及将试样粘合在标准板上，
然后使用专用设备逐渐施加力直到试样分离。
这种方法对于评估胶带、薄膜等材料的剥离性能非常有效。
除了这些具体的测试方法外，美国标准还可能包括对测试条件、设备规格、数据记录和报告要求等方面的详细规定。
例如，测试温度、湿度、载荷速率等条件都可能对测试结果产生影响，因此在进
行剥离力测试时需要严格遵守相关的标准规范。
此外，美国标准还可能涉及对测试设备的校准和验证要求，以确保测试结果的准确性和可靠性。
在进行剥离力测试时，操作人员需要严格按照标准规定的程序进行操作，并对测试设备进行定期维护和校准，以确保测试结果的准确性。
综上所述，剥离力的美国标准测试方法涵盖了多个方面，包括具体的测试方法、测试条件、设备要求、数据处理等内容。
在进行剥离力测试时，需要严格遵守相关的标准规范，以确保测试结果的准确性和可靠性。

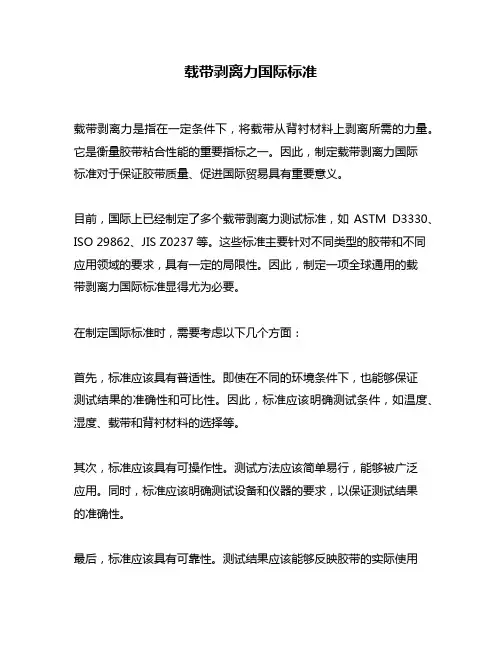

载带剥离力国际标准
载带剥离力国际标准载带剥离力是指在一定条件下，将载带从背衬材料上剥离所需的力量。
它是衡量胶带粘合性能的重要指标之一。
因此，制定载带剥离力国际标准对于保证胶带质量、促进国际贸易具有重要意义。
目前，国际上已经制定了多个载带剥离力测试标准，如ASTM D3330、ISO 29862、JIS Z0237等。
这些标准主要针对不同类型的胶带和不同应用领域的要求，具有一定的局限性。
因此，制定一项全球通用的载带剥离力国际标准显得尤为必要。
在制定国际标准时，需要考虑以下几个方面：首先，标准应该具有普适性。
即使在不同的环境条件下，也能够保证测试结果的准确性和可比性。
因此，标准应该明确测试条件，如温度、湿度、载带和背衬材料的选择等。
其次，标准应该具有可操作性。
测试方法应该简单易行，能够被广泛应用。
同时，标准应该明确测试设备和仪器的要求，以保证测试结果的准确性。
最后，标准应该具有可靠性。
测试结果应该能够反映胶带的实际使用性能。
因此，标准应该考虑不同应用领域的要求，如建筑、汽车、电子等。
制定载带剥离力国际标准需要各国专家的共同努力和合作。
在制定标准的过程中，需要充分考虑各方面的意见和建议，以达到最终的共识。
同时，标准的制定也需要不断更新和完善，以适应不断变化的市场需求和技术发展。
总之，制定载带剥离力国际标准对于保证胶带质量、促进国际贸易具有重要意义。
在制定标准的过程中，需要考虑普适性、可操作性和可靠性等方面的要求，以达到最终的共识。
同时，标准的制定也需要不断更新和完善，以适应不断变化的市场需求和技术发展。
科建不干胶剥离强度测试仪的测试方法.(DOC)
科建不干胶剥离强度测试仪的测试方法
不干胶剥离强度测试仪配备不同夹具可测试胶带、不干胶商标类产品90度剥离强度、180度剥离强度、离型力测试。
介以考虑胶带类产品的黏
附性能。
并可测试基材的抗张强度。
本仪器可以通过软体操作编辑，可做
压力，拉力等试验。
科建仪器生产的不干胶剥离强度测试仪按照标准ASTM、D3330 、FINAT、GB/T2792、PSTC严格执行，测试精度可达到0.5g/25mm，从而在不干胶、胶带、保护膜、离型纸，离型膜等电子材料行业提高了产品质量水平。
不干胶剥离强度测试仪的测试方法：
1、将试样自由端对折90度，并从试验板上剥开，粘合面25mm。
把试样自由端和试验板分夹在上，下夹持器上。
应使剥离面与试验机力线保持一致；
2、试验机以300mm/min±10mm剥离速度连续剥离，并有自动记录仪绘出剥离曲线（GB/T2792-1998 胶粘带剥离力测试标准）；
3、测试结果：按剥开后的20—80mm之间的距离计算；
4、在剥离的取值班范围内，每隔20mm读取一个数，至少要读取4个数。
求其平均值；
5、报告需要提交以下几个部分：
1）、本标准的编号和名称；
2）、测试速度；
3）、试验用的产品说明（材质，编号）；
4）、测试环境和试验日期；
5）、试验停放时间；
6）、试验破坏类型；
7）、测试结果方法；
8）、判定合格。
ASTMD3330压敏胶带剥离强度测试标准翻译版
ASTMD3330压敏胶带剥离强度测试标准翻译版一、引言压敏胶带在日常生活和工业生产中都有着广泛的应用，其性能的优劣直接影响到使用效果和产品质量。
而剥离强度作为评估压敏胶带质量的重要指标之一，准确的测试方法至关重要。
ASTMD3330 标准规定了一种常用的压敏胶带剥离强度测试方法，为了让更多相关人员能够理解和应用这一标准，我们对其进行了翻译和解读。
二、测试设备和材料（一）测试设备1、拉力试验机：能够以恒定的速度进行拉伸，并准确测量施加的力和位移。
2、夹头：用于固定胶带和测试板，确保在测试过程中不会出现滑移。
（二）测试材料1、标准测试板：一般采用不锈钢板，表面光滑、平整，尺寸符合标准要求。
2、压敏胶带：待测试的压敏胶带样品。
三、测试样品的制备（一）胶带粘贴将压敏胶带粘贴在标准测试板上，粘贴过程中要避免气泡和褶皱的产生，确保胶带与测试板完全贴合。
（二）静置时间粘贴完成后，将样品在标准环境下静置一定时间，以保证胶带的粘性充分发挥。
四、测试步骤（一）安装样品将带有胶带的测试板安装在拉力试验机的夹头上，确保夹头牢固夹住测试板，胶带的自由端处于垂直向下的位置。
（二）设定测试参数根据标准要求，设定拉力试验机的拉伸速度。
（三）进行测试启动拉力试验机，以设定的速度拉伸胶带，直至胶带从测试板上完全剥离。
在测试过程中，要记录施加的力和位移数据。
五、数据处理和结果表示（一）数据记录记录测试过程中的最大剥离力值。
（二）结果计算根据测试得到的数据，计算平均剥离强度，单位通常为牛顿/厘米（N/cm）或磅/英寸（lb/in）。
（三）结果表示将测试结果以清晰、准确的方式表示出来，包括测试样品的详细信息、测试条件和最终的剥离强度值。
六、测试的注意事项（一）环境条件测试应在标准的环境温度和湿度下进行，以确保测试结果的准确性和可比性。
（二）操作规范操作人员应严格按照测试步骤进行操作，避免因操作不当导致测试结果的偏差。
（三）设备校准定期对拉力试验机进行校准，确保测试设备的准确性和可靠性。
ASTM-D3330剥离强度测试标准中文版
压敏胶带剥离强度测试标准1. 范围1.1这些测试方法主要用于压敏胶带剥离强度的测试。
1.1.1 方法A：单面胶从标准钢板或其他类似表面的平板上180°剥离的测试方法。
1.1.2 方法B：单面背衬胶粘性的测试方法。
1.1.3 方法C：双面胶与标准钢板粘性的测试方法。
4.3.1表面粘性——把双面胶的正面贴到不锈钢板上，衬里面朝外。
撕去衬纸，贴一层0.025mm（0.001in）的聚酯薄膜，接下来按方法A进行测试。
4.3.2 衬里粘力——在双面胶的正面贴上0.025mm的聚酯薄膜，然后撕去衬纸贴到不锈钢板上。
接下来的测试同方法A。
4.4方法D——测试离型纸胶带（单面或者双面）的粘性——把胶带粘贴到测试钢板上，衬里面朝外。
同方法A中单面胶从钢板上剥离类似，用同样的方法测试衬纸与胶粘剂的剥离强度。
4.5方法E——无基材胶带的粘力测试4.5.1正面——把胶带贴到标准测试钢板上。
除去衬纸，贴上厚度为0.025mm的聚酯薄膜形成一个背衬薄膜胶带试样。
按照方法A进行剥离力的测试。
宽度都是可用的。
为了不引起试样边缘破损，取样器也可以选择适合的。
注意1—这些宽度是根据GuideD5750/D5750M的公制计量单位为参照的。
除了欧洲外，所谓的组合公制单位世界通用，如果测试的宽度不同，计算的方法也相应的不同。
注意2—12mm取样刀规格是12mm宽，220mm长的铝制刀柄。
6.2剂量器分配器—溶剂，比如洗涤瓶。
6.3测试板——不锈钢板，50×125，不小于1.1mm厚，表面粗糙高度50±25nm。
测试板如果有锈或者很多刮痕就不能使用。
新板使用前要清洗。
要保护测试板表面不被刮花或污染，其存放条件如10节所述。
6.4压辊——自动或手动6.4.1 压辊钢圈直径85±2.5mm，宽45±1.5mm，表面橡胶6mm左右厚，硬度80±5.压辊表面为无任何凹凸缝隙的光滑圆筒。
ASTM-D3330剥离强度测试标准中文版
压敏胶带剥离强度测试标准1. 范围1.1 这些测试方法主要用于压敏胶带剥离强度的测试。
1.1.1 方法 A：单面胶从标准钢板或其他类似表面的平板上180°剥离的测试方法。
1.1.2 方法B：单面背衬胶粘性的测试方法。
1.1.3 方法C：双面胶与标准钢板粘性的测试方法。
1.1.4 方法D：单面胶或双面胶与离型纸的粘性的测试方法。
1.1.5 方法E：无基材胶带与标准钢板的粘性的测试方法。
1.1.6 方法F：单面胶与标准钢板90°剥离的测试方法。
1.2 这些测试方法是给定压敏胶带粘性测试的统一评定方法，这评定可以针对一卷，两卷之间或一批。
1.3 不同的基材和（或）胶质都会影响测定结果，因此，这些方法不适用不统一的胶质。
1.4 这些测试方法不适用于一些相对硬质的基材、衬里或在低强度下高粘性背胶的测试。
这些特性对测试结果有很大的影响，因而不能真正代表粘力。
1.5 测试数值用 IS 或英寸—磅做为单位，在每个单位系统中数值的规定都是不同的，因此，每个系统必须使用自己的单位。
1.6 这些标准没用强调在操作过程中可能会发生的所有安全隐患。
标准使用者有义务去建立一个安全健康的操纵规则。
4. 测试方法概要4.1 方法 A——单面胶 180°剥离——用可控压力把胶带粘贴到标准测试板上。
测试时，以恒定的速度180°角从测试板上剥离。
4.2 方法 B——单面背衬胶的粘性——胶带式样一粘贴到测试钢板上，取另一式样粘贴到式样以的背面，然后按方法A 进行测试。
4.3 方法C——双面胶4.3.1 表面粘性——把双面胶的正面贴到不锈钢板上，衬里面朝外。
撕去衬纸，贴一层 0.025mm（0.001in）的聚酯薄膜，接下来按方法A 进行测试。
4.3.2 衬里粘力——在双面胶的正面贴上0.025mm 的聚酯薄膜，然后撕去衬纸贴到不锈钢板上。
接下来的测试同方法A。
4.4 方法 D——测试离型纸胶带（单面或者双面）的粘性——把胶带粘贴到测试钢板上，衬里面朝外。
ASTMD0剥离强度测试标准中文版(杂项)
压敏胶带剥离强度测试标准. 范围这些测试方法主要用于压敏胶带剥离强度的测试。
方法：单面胶从标准钢板或其他类似表面的平板上°剥离的测试方法。
方法：单面背衬胶粘性的测试方法。
方法：双面胶与标准钢板粘性的测试方法。
方法：单面胶或双面胶与离型纸的粘性的测试方法。
方法：无基材胶带与标准钢板的粘性的测试方法。
方法：单面胶与标准钢板°剥离的测试方法。
这些测试方法是给定压敏胶带粘性测试的统一评定方法，这评定可以针对一卷，两卷之间或一批。
不同的基材和（或）胶质都会影响测定结果，因此，这些方法不适用不统一的胶质。
这些测试方法不适用于一些相对硬质的基材、衬里或在低强度下高粘性背胶的测试。
这些特性对测试结果有很大的影响，因而不能真正代表粘力。
测试数值用或英寸—磅做为单位，在每个单位系统中数值的规定都是不同的，因此，每个系统必须使用自己的单位。
这些标准没用强调在操作过程中可能会发生的所有安全隐患。
标准使用者有义务去建立一个安全健康的操纵规则。
.测试方法概要方法——单面胶°剥离——用可控压力把胶带粘贴到标准测试板上。
测试时，以恒定的速度°角从测试板上剥离。
方法——单面背衬胶的粘性——胶带式样一粘贴到测试钢板上，取另一式样粘贴到式样以的背面，然后按方法进行测试。
方法——双面胶表面粘性——把双面胶的正面贴到不锈钢板上，衬里面朝外。
撕去衬纸，贴一层（）的聚酯薄膜，接下来按方法进行测试。
衬里粘力——在双面胶的正面贴上的聚酯薄膜，然后撕去衬纸贴到不锈钢板上。
接下来的测试同方法。
方法——测试离型纸胶带（单面或者双面）的粘性——把胶带粘贴到测试钢板上，衬里面朝外。
同方法中单面胶从钢板上剥离类似，用同样的方法测试衬纸与胶粘剂的剥离强度。
方法——无基材胶带的粘力测试正面——把胶带贴到标准测试钢板上。
除去衬纸，贴上厚度为的聚酯薄膜形成一个背衬薄膜胶带试样。
按照方法进行剥离力的测试。
衬里面——把胶带正面贴上厚度为的聚酯薄膜，撕去衬纸贴后贴到钢板上按方法进行测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压敏胶带剥离强度测试标准1. 范围1.1这些测试方法主要用于压敏胶带剥离强度的测试。
1.1.1 方法 A：单面胶从标准钢板或其他类似表面的平板上180°剥离的测试方法。
1.1.2 方法B：单面背衬胶粘性的测试方法。
1.1.3 方法C：双面胶与标准钢板粘性的测试方法。
1.1.4 方法D：单面胶或双面胶与离型纸的粘性的测试方法。
1.1.5 方法E：无基材胶带与标准钢板的粘性的测试方法。
1.1.6 方法F：单面胶与标准钢板90°剥离的测试方法。
1.2这些测试方法是给定压敏胶带粘性测试的统一评定方法，这评定可以针对一卷，两卷之间或一批。
1.3不同的基材和（或）胶质都会影响测定结果，因此，这些方法不适用不统一的胶质。
1.4这些测试方法不适用于一些相对硬质的基材、衬里或在低强度下高粘性背胶的测试。
这些特性对测试结果有很大的影响，因而不能真正代表粘力。
1.5 测试数值用 IS或英寸—磅做为单位，在每个单位系统中数值的规定都是不同的，因此，每个系统必须使用自己的单位。
1.6这些标准没用强调在操作过程中可能会发生的所有安全隐患。
标准使用者有义务去建立一个安全健康的操纵规则。
4.测试方法概要4.1 方法 A——单面胶180°剥离——用可控压力把胶带粘贴到标准测试板上。
测试时，以恒定的速度180°角从测试板上剥离。
4.2 方法B——单面背衬胶的粘性——胶带式样一粘贴到测试钢板上，取另一式样粘贴到式样以的背面，然后按方法A进行测试。
4.3 方法C——双面胶4.3.1 表面粘性——把双面胶的正面贴到不锈钢板上，衬里面朝外。
撕去衬纸，贴一层0.025mm（0.001in）的聚酯薄膜，接下来按方法A 进行测试。
4.3.2 衬里粘力——在双面胶的正面贴上0.025mm的聚酯薄膜，然后撕去衬纸贴到不锈钢板上。
接下来的测试同方法A。
4.4 方法D——测试离型纸胶带（单面或者双面）的粘性——把胶带粘贴到测试钢板上，衬里面朝外。
同方法A中单面胶从钢板上剥离类似，用同样的方法测试衬纸与胶粘剂的剥离强度。
4.5 方法E——无基材胶带的粘力测试4.5.1正面——把胶带贴到标准测试钢板上。
除去衬纸，贴上厚度为0.025mm的聚酯薄膜形成一个背衬薄膜胶带试样。
按照方法A 进行剥离力的测试。
4.5.2 衬里面——把胶带正面贴上厚度为0.025mm的聚酯薄膜，撕去衬纸贴后贴到钢板上按方法A进行测试。
4.6 方法F——单面胶90°剥离——在可控的压力下把胶贴到标准钢板上，以恒定的速度从钢板上90°角进行剥离测试，计算剥离过程的力。
5.意义和应用5.1这些测试方法是为保证质量使用的。
给定的压敏胶在特定条件下测定其最大和最小剥离力，其数值用作验收标准。
5.2 方法A、B、C、E、F还可以用来测定给定胶带与其他一种或多种不同材料和材质的表面的相对粘力。
有代表性的材料式样足以作为标准钢板试验使用。
5.3 方法A, B, C, E or F不能被用来对比测试同类但不同粘着力的胶带。
这是因为测试的剥离力并没有规范为一定压力范围。
压力会因为单面背衬的硬度和黏着力度而有所不同。
两种不同胶带极少有相同此类属性。
5.4 方法D 可以测试在特定剥离速度下剥离掉黏胶带的离型纸所需要的不同力值。
不同的剥离速度剥离力值不同。
5.5这几种测试方法没有提供设计信息，原因在于通常粘着力和功能要求之间没有直接关联。
6.设备6.1取样器—取样器应使用两边平行的单刃刀片，精确的分开距离，这样可以剪切出宽度精确的试样。
两种剪切12 和24-mm[0.05-and1-in.]剪切宽度都是可用的。
为了不引起试样边缘破损，取样器也可以选择适合的。
注意1—这些宽度是根据Guide D 5750/D5750M的公制计量单位为参照的。
除了欧洲外，所谓的组合公制单位世界通用，如果测试的宽度不同，计算的方法也相应的不同。
注意2—12mm取样刀规格是12mm宽，220mm长的铝制刀柄。
6.2剂量器分配器—溶剂，比如洗涤瓶。
6.3测试板——不锈钢板，50×125，不小于1.1mm厚，表面粗糙高度50±25nm。
测试板如果有锈或者很多刮痕就不能使用。
新板使用前要清洗。
要保护测试板表面不被刮花或污染，其存放条件如10节所述。
6.4压辊——自动或手动6.4.1 压辊钢圈直径85±2.5mm，宽45±1.5mm，表面橡胶6mm左右厚，硬度80±5.压辊表面为无任何凹凸缝隙的光滑圆筒。
滚轴克重为2040±45g。
6.4.2 在使用过程中不能让别的部件增加其重量。
压辊可以是自动的或者以10±0.5mm/s手动操纵，推荐使用自动压辊。
注意3 有一种检测压辊表面橡胶性能的简易方法。
用薄纸包住橡胶层，然后在铺着复写纸（印面向上）的平板玻璃上滑动。
复印纸的颜色就会被拓到薄纸上，这样就能直观的显现出橡胶表面是否有小的凸起或凹洞。
6.5 粘力检测仪——可能会用到恒速拉力机。
在此推荐使用电子设备能检测每秒的剥离力值。
拉力机的工作台中央有两个动力方向平行的夹具，其同试样统一在同一工作台。
用5.0± 0.2 mm/s恒定速率拉动夹具然后另一装置测试数据。
装置的精确度应达到0.5%，测试水平在满量程的20%到80%之间。
6.6固定装置——用于方法F的90°剥离。
7.试剂和材料7.1试剂的纯度——所有试验用的试剂应该达到化学纯。
如果用其他的纯度的试剂，应该要保证其纯度不影响测试结果才能使用。
7.2试剂7.2.1 以下是所有可能用作清洗剂的试剂：7.2.1.1无酒精双丙酮，技术级或者更高，7.2.1.2甲醇（95%），7.2.1.3丁酮，7.2.1.4n—正庚烷，7.2.1.5丙酮7.2.2 在测试时，最后的清洗应该用到丁酮或丙酮。
7.2.3 在选择和使用试剂清洗钢板之前要谨慎注意化学试剂对环境，身体和安全的影响。
7.3清洗材料——吸收剂，外科纱布，棉毛或者薄纸。
材料必须为无棉绒纸；吸收剂不能含同有7.2 所列溶剂可溶的添加剂。
8.取样8.1 选取试样—试样应该符合Practice D 3715/D 3715M标准。
8.2 其它用途试样—试样的选择取决于试验目的。
可以参考PRACTICEE122。
通常一种胶带需要至少五个试样。
测试试样必须取自不同的胶带卷，如果有可能取自不同的生产线。
单一的产品取样检测不能得出有力结论。
9.测试试样9.1 试样规格宽为24mm，如果宽度不同于此，参考NOTE5. ±0.5 mm的误差范围是允许的。
长度规格为300 mm左右。
9.2 作为试样的胶带，必须先从胶带卷上去掉3-6圈之后再取材。
9.3 从每个胶带卷上取下一块试样的方法。
以500 to 750 mm/s的速率从旋转的胶带卷上扯下试样。
当由于胶带宽度或某些原因致使粘性过高而不易扯掉试样时，速率可以减少到500 mm/s。
9.4 当胶带宽度大于24 mm [1 in.]时，多出的那部分宽度用刀法剪切掉。
9.5 解卷后5分钟之内进行试样测试。
10.测试条件10.1 根据D 4332 把试样放置在标准温度环境下至少24 小时。
在此环境下测试即可。
（警告——试验者要知道试验产生的热量会传递到不锈钢板上。
因此在胶带黏贴到试验板的过程中或者之后，试验板应该尽可能的不接触。
）11.方法A——单面胶的180°剥离11.1 把7.2.1所列的一种试剂涂抹在试验板上，用清洁吸水的材料擦拭干净。
用此种溶剂擦拭三次，试验板在标准环境下晾干时间至少需要10min。
如果10h之内不使用，应该重新清洁再用。
注意 4——避免使用有污点，色污或划痕的试验板。
禁止用手指接触试验板表面。
在存放中，应保护试验板不被破损或者污染。
11.2 按照9.3的要求取300-mm的胶带试样。
在试样一端12mm处折叠，粘成标签状。
拿住标签端，让试样的另一端接触试验板，这样试样没有同试验板紧贴而只是轻微的置于其上。
自动或者手动的按长度方向滚动压辊，使胶带完全粘附到实验板上，这样可以避免胶黏剂和试验板间有任何空隙。
如果真的出现空隙现象，此试样作废。
注意5为了试样黏贴时更好的滚压，试样宽度小于24mm[1in.]时，用一段胶带补齐24mm[1in.]或者用适宜重的压辊来线压，使其等同于2045g的压辊。
11.3 在一分钟之内准备好每一试样和测试装置。
注意 6 试样搁置时间的长短会带来不同的检测结果。
各种胶带因搁置时间的差异而呈现不同的剥离力。
要选择合适的搁置时间。
11.4 把胶带对折成180°，从试验板上剥离出25 mm[1in.]。
把试验板的这一端放入拉力机的活动夹口，另一端置入另一夹口。
操纵夹具以5.0 ±0.2 mm/s的速度上升。
11.5 启动拉力机后，检测出的最初25 mm的剥离力值不在统计范围之内。
用之后的50 mm的剥离力的平均值作为粘力测定值。
12.方法B——单面背衬胶的粘性12.1 把试样一粘贴到像标准不锈钢一样的坚硬试验板上，用压辊滚压牢固。
另取一试样如11.2 所述黏贴到试样一得背面，要确保两试样边缘线齐。
按照11.3-11.5 所述操作试验。
13.方法C——双面背衬胶的粘性13.1 正面——按11.1-11.3 步骤进行操作，去掉衬纸。
把厚度为0.025mm聚酯薄膜叠加在测试样上，薄膜要比试样稍微宽一些。
遵循把胶带黏贴到试验板的方法，把薄膜用压辊准确的贴附到胶黏带上。
注意7薄膜的滚压最好用手动压辊。
滚压速度能增加到50mm/s[2in.]/s.按照11.4和11.5的方法继续试验。
13.2 衬纸面—用厚度为0.025-mm [0.001-in.]的聚酯薄膜按照11.2 黏贴到胶带表面，把他们充分粘合。
修剪薄膜使其比胶带稍微宽一些。
取掉衬纸，按照11.1-11.5 继续试验。
14.方法D——单面或者双面背衬胶离型纸的粘性14.1 双面背衬胶——遵循11.1把试样一端的125 mm粘到试验板上，胶粘面（表面）向下。
用压辊以10±0.5 mm/s的速率两个方向共各滚压两次。
把试样另一端离型纸剥离掉，保留试验板上的胶带的离型纸。
不要碰到钢板上的胶带。
对折离型纸然后按11.4和11.5进行试验。
14.2 14.2 单面背衬胶——遵循11.1。
把试样一双面背衬胶贴到试验板上，长度和试验板一致。
取掉单面背衬胶带的离型纸。
把试样一端的125mm 的光滑面向下，叠贴到试样一上。
用压辊以10±0.5 mm/s的速率两个方向共各滚压两次。
把试样另一端离型纸剥离掉，保留试验板上的胶带的离型纸。
对折离型纸然后按11.4和11.5进行试验。
15.方法E——无基材胶带粘性15.1 胶黏面——按照11.1-11.3 的步骤取掉离型纸。
