水文地质基础概述
水文地质学基础共40页PPT课件
某地潜水等水位线图（平面）
河
河
流
流
由于潜水在重力作用下由高处向低处流动，一般情况下，潜水面不水平，是一个向排泄区微微倾斜的曲面 。 该曲面往往与地表面一致，但起伏比较平缓 。 潜水面首先受地表水文网密度和切割深度的控制。 在地形切割强烈地区，地下水补给河水，潜水面向河道倾斜；在河流的下游，河床往往高于地面，河水位高于潜水位，河水补给潜水，则潜水面向河流外侧倾斜。 潜水面形状还受含水层岩性及过水断面大小影响 含水介质透水性越强，其中潜水水面越缓；介质透水性越差，潜水面越陡。在均质的介质中，当潜水流经较大的过水断面时，其水力坡度变缓。
3.3 地下水分类
孔隙水
裂隙水
岩溶水
包气带
上层滞水
上层滞水
上层滞水
潜水
孔隙潜水
裂隙潜水
岩溶潜水
承压水
孔隙承压水
裂隙承压水
岩溶承压水
上层滞水(a) 、潜水(b)、承压水(c)
a
b
c
一、潜水与潜水含水层概念 潜水：饱水带中第一个具有自由表面的稳定含水层中的水。 自由表面—没有隔水顶板或只有局部隔水顶板，与大气直接相通，除大气压强外不受其它任何附加压强。 稳定—具有一定的空间连续性（范围），以与上层滞水区分。 潜水含水层：赋存潜水的岩层。 建筑房屋时的基坑排水，大堤堤角处的散浸渗漏（潜水）
3.1 包气带与饱水带
3.2 含水层 隔水层 弱透水层
一、基本概念 饱水岩层中，根据岩层给水与透水能力而进行的划分： 含水层（Aquifer）： 是能够透过并给出相当数量水的岩层—各类砂土，砂岩等 隔水层（Aquifuge)： 不能透过与给出水或透过与给出的水量微不足道的岩层——裂隙不发育的基岩、页岩、板岩、粘土（致密） 弱透水层（Aquitard）： 渗透性很差，给出的水量微不足道，但在较大水力梯度作用下，具有一定的透水能力的岩层——各种粘土，泥质粉砂岩、砂质页岩
2024版《水文地质学基础》ppt课件
地下水循环过程及补给排泄关系
地下水的循环过程
大气降水、地表水、土壤水等通过入渗、径流等方式转化为地下水，地下水再通过 蒸发、泉流、人工开采等方式排泄到大气或地表。
地下水的补给与排泄关系
地下水的补给来源主要有大气降水、地表水和凝结水等，排泄方式主要有泉流、蒸 发和人工开Байду номын сангаас等。在天然条件下，地下水的补给和排泄处于动态平衡状态。
研究人类活动（如开采、灌溉、排水等）对地下水运动的影响，通过数
值模拟预测和评价其可能产生的后果。
03
地下水污染运移模拟
针对地下水污染问题，建立污染物运移的数学模型，通过数值模拟预测
污染物的扩散范围、速度和浓度变化，为污染治理提供依据。
水文地质勘察方法与
06
技术手段
水文地质勘察任务和内容
查明区域水文地质条件，包括地形地 貌、气候、水文、植被等自然地理条 件及地质构造、地层岩性、地下水分 布与埋藏条件等地质状况。
改变地下水流场
工程建设可能改变地下水的补给、 径流和排泄条件，导致地下水位 下降或上升，影响地下水动态平 衡。
破坏含水层结构
工程开挖、填筑等活动可能破坏含 水层的连续性，导致地下水渗流路 径改变，影响地下水的赋存状态。
引起地面沉降
抽取地下水或工程降水等行为可能 导致土层压密，引发地面沉降，对 地面建筑和基础设施造成威胁。
开发利用现状
全球范围内，地下水资源开发利用程 度不断提高，但存在过度开采、污染 等问题。
前景展望
随着科技进步和环保意识提高，未来 地下水资源开发利用将更加注重可持 续性，采用先进技术和管理手段，实 现资源的高效利用和环境保护。
水文地质的一些基础知识
孔隙体积/岩石总体积；
有效孔隙度 岩石可给出自由水的空间体积，近等于给水度
渗透率
渗透系数K
表征岩石的渗透性能，刚性参数。没有考虑流体的有关特征。单位达西
cm2。
水力坡度等于1时，假定地下水通过整个断面（不考虑岩石颗粒所占据的
空间）的渗流速度 =
单位：m/d ,cm/s
弥散度α
弥散系数D
水断层 发生水
力联系
含水层通过钻
Hale Waihona Puke 孔发生水力联系按埋藏条件或水力性质可以分为：
上层滞水 (a)
潜水
(b)
层间水 (c)——承压水
a
b
c
地下水埋藏条件: 埋深、地质构造、封闭条件
潜水与承压水
•
潜水特征
潜水面为一自由水面：季节性的升降变化导致包气带厚
度变化
靠重力作用由高水位向低水位流动：天然条件下基本与
管道
• ——北方岩溶主要以溶孔、溶隙及细的岩溶管
道为主，水文地质特征表现为强径流带。水
资源属性以地下水为主，但局部有地表水特
征；
• ——南方岩溶主要以溶隙及大的岩溶管道和地
下河为主，水文地质特征表现为地下河。水
资源属性以面上地表水，局部为地下水特征
；地表水特征起宏观控制作用，地下水特征
起关键调控作用；三水转化频繁
指位于陆地表层能够生长
植物的疏松多孔物质层及
其相关自然地理要素的综
土壤质地命名法
土壤质地
0～5米
密度计法、吸管法、激光粒度仪法、筛分法、手测法
5～10米
砂土
砂粒成分＞50%；
细黏土成分＜25-30%
土壤质地
水文基础知识点总结
水文地质学复习资料§1 绪论1、水文地质学是一门研究地下水的科学2、水文地质学的研究内容：研究地下水与周围环境（岩石圈、水圈、生物圈、大气圈）及人类活动的相互作用下，其水质、水量的时空变化规律；并研究如何运用这些规律兴利除害，造福于人类。
§2 地球中水的分布与循环1、水文循环是指发生于大气水、地表水和地壳岩石空隙中地下水之间的水循环。
大循环是指海洋或大陆之间的水分交换。
小循环是指海洋或大陆内部的水分交换。
2、地质循环是地球浅部层圈和深部层圈之间水的相互转化过程。
3、湿度：表示空气中水汽含量或空气干湿程度的物理量，是大气中的水汽含量。
有绝对温度、相对湿度、饱和差和露点等多种表示方法。
4、绝对湿度：表示某一地区某一时刻中的水汽含量，即单位体积空气中所含水汽的质量。
用重量表示时，符号记为m，单位为g/m3；用压力表示时，符号记为e，为空气中所含水汽分压，相当于水银柱高度的mm数或mba（1mba=102Pa），表示空气中水分的不饱和程度。
5、相对湿度：大气中实际水汽含量与饱和时水汽含量的比值，亦即绝对湿度与饱和水汽含量之比，数值上也等于实际水汽压与同温度下饱和水汽压之比值，即r（%）=e/E×100%=m/M×100%式中，f为相对湿度，以百分数表示，表示实际水汽压，单位为毫米隶柱；E为饱和水汽压、（同一温度下，水汽压的最大值）。
6、蒸发：是指常温下水由液态变为气态进入大气的过程，亦即温度低于沸点时，水分子从液态或固态水的自由面逸出而变成气态的过程或现象。
7、径流是指降落到地表的降水在重力作用下沿地表或地下流动的现象。
为水流的重要环节和水均衡的基本因素。
分为地表径流和地下径流。
8、水系是指汇流于某一干流的全部河流所构成的地表径流系统。
9、流域是指一个水系的全部集水面积，亦即地表水、地下水的分水岭所包围的集水区域。
10、分水线（分水岭）是指相邻两个流域之间地形最高点的连线。
水文地质学基础
毛细水在岩土体中上升的最大高度，与岩 土体的颗粒大小、形状和排列有关。
毛细管水
存在于岩土体毛细孔隙中的水，对岩土体 的工程性质有重要影响。
04
地下水动态与均衡
地下水动态变化规律
季节性变化
01
受气候、降水等因素影响，地下水位和水量呈现季节性波动。
年际变化
02
受长期气候变化、地质构造运动等因素影响，地下水位和水量
地下水的运动与排泄
运动
地下水的运动遵循达西定律，受水力梯度控制，由高水位向低水位流动。
排泄
地下水的排泄方式主要有泉排泄、向河流泄流、蒸发排泄和人工排泄等。
03
岩土体水理性质
岩土体渗透性
渗透系数
表示岩土体渗透性能的重要指标，反映流 体通过岩土体的难易程度。
影响因素
岩土体的颗粒大小、形状、排列、孔隙度 等因素都会影响其渗水，包括地下水的赋存 条件、分布规律、物理性质、化学性 质以及地下水的运动、补给、排泄等 。
任务
评价地下水资源，预测地下水动态， 防治地下水害，为水资源的合理开发 利用和保护提供科学依据。
与其他学科的关联
水文学
水文学与水文地质学在研究对象上有重叠 ，但水文学更注重地表水的研究，而水文
加强跨流域调水和海水淡化等非常规水源 的开发利用研究，拓展水资源来源。
谢谢您的聆听
THANKS
02
地下水基本知识
地下水的定义及分类
定义
地下水是指存在于地下岩土层中的水分，包括土壤水和岩石 水。
分类
根据埋藏条件，地下水可分为包气带水、潜水和承压水；根 据含水介质类型，可分为孔隙水、裂隙水和岩溶水。
地下水的来源与补给
来源

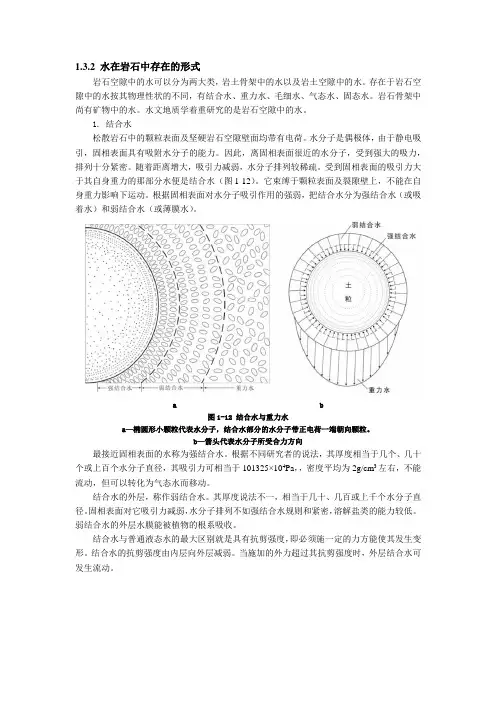

水文地质学基础：地下水的存在形式-结合水
1.3.2水在岩石中存在的形式岩石空隙中的水可以分为两大类，岩土骨架中的水以及岩土空隙中的水。
存在于岩石空隙中的水按其物理性状的不同，有结合水、重力水、毛细水、气态水、固态水。
岩石骨架中尚有矿物中的水。
水文地质学着重研究的是岩石空隙中的水。
1. 结合水松散岩石中的颗粒表面及坚硬岩石空隙壁面均带有电荷。
水分子是偶极体，由于静电吸引，固相表面具有吸附水分子的能力。
因此，离固相表面很近的水分子，受到强大的吸力，排列十分紧密。
随着距离增大，吸引力减弱，水分子排列较稀疏。
受到固相表面的吸引力大于其自身重力的那部分水便是结合水（图1-12）。
它束缚于颗粒表面及裂隙壁上，不能在自身重力影响下运动。
根据固相表面对水分子吸引作用的强弱，把结合水分为强结合水（或吸着水）和弱结合水（或薄膜水）。
a b图1-12 结合水与重力水a—椭圆形小颗粒代表水分子，结合水部分的水分子带正电荷一端朝向颗粒。
b—箭头代表水分子所受合力方向最接近固相表面的水称为强结合水。
根据不同研究者的说法，其厚度相当于几个、几十个或上百个水分子直径，其吸引力可相当于101325×104Pa，，密度平均为2g/cm3左右，不能流动，但可以转化为气态水而移动。
结合水的外层，称作弱结合水。
其厚度说法不一，相当于几十、几百或上千个水分子直径。
固相表面对它吸引力减弱，水分子排列不如强结合水规则和紧密，溶解盐类的能力较低。
弱结合水的外层水膜能被植物的根系吸收。
结合水与普通液态水的最大区别就是具有抗剪强度，即必须施一定的力方能使其发生变形。
结合水的抗剪强度由内层向外层减弱。
当施加的外力超过其抗剪强度时，外层结合水可发生流动。
