45号钢调质处理

45钢的调质

45钢的调质45钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。

它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。

45钢淬火温度在A3+(30~50)℃，在实际操作中，一般是取上限的。

偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。

为使工件的奥氏体均匀化，就需要足够的保温时间。

如果实际装炉量大，就需适当延长保温时间。

不然，可能会出现因加热不均匀造成硬度不足的现象。

但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。

我们认为，如装炉量大于工艺文件的规定，加热保温时间需延长1/5。

因为45钢淬透性低，故应采用冷却速度大的10%盐水溶液。

工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。

因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。

由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。

另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。

静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。

45钢调质件淬火后的硬度应该达到HRC56~59，截面大的可能性低些，但不能低于HRC48，不然，就说明工件未得到完全淬火，组织中可能出现索氏体甚至铁素体组织，这种组织通过回火，仍然保留在基体中，达不到调质的目的。

45钢淬火后的高温回火，加热温度通常为560~600℃，硬度要求为HRC22~34。

因为调质的目的是得到综合机械性能，所以硬度范围比较宽。

但图纸有硬度要求的，就要按图纸要求调整回火温度，以保证硬度。

如有些轴类零件要求强度高，硬度要求就高；而有些齿轮、带键槽的轴类零件，因调质后还要进行铣、插加工，硬度要求就低些。

关于回火保温时间，视硬度要求和工件大小而定，我们认为，回火后的硬度取决于回火温度，与回火时间关系不大，但必须回透，一般工件回火保温时间总在一小时以上。

45钢完全退火、正火、淬火、淬火+低温回火、调质处理温度

45钢完全退火、正火、淬火、淬火+低温回火、调质处理温度【原创版】目录1.45 钢的概述2.45 钢的完全退火3.45 钢的正火4.45 钢的淬火5.45 钢的淬火 + 低温回火6.45 钢的调质处理温度正文一、45 钢的概述45 钢是我国常用的高质碳结构钢，具有较高的强度、良好的韧性和良好的耐磨性。

它主要应用于齿轮、轴承、螺纹、拉杆等机械零件的制造。

在 45 钢的加工过程中，热处理是非常重要的环节，可以显著提高其性能。

下面我们来详细了解一下 45 钢的热处理过程。

二、45 钢的完全退火完全退火是将 45 钢加热到 750-800℃，保温一段时间后，缓慢冷却至室温。

完全退火可以降低钢的硬度，提高钢的塑性，消除内部应力，以便进行下一步的加工。

三、45 钢的正火正火是将 45 钢加热到 950-1000℃，保温一段时间后，立即放入水、油或空气中快速冷却。

正火可以提高钢的硬度和强度，但会降低钢的塑性。

正火后的 45 钢适用于要求有一定硬度和强度，但不需要太高韧性的零件。

四、45 钢的淬火淬火是将 45 钢加热到 1050-1100℃，保温一段时间后，立即放入水、油或空气中快速冷却。

淬火可以显著提高钢的硬度和强度，但会降低钢的塑性。

淬火后的 45 钢适用于要求高硬度和高强度的零件。

五、45 钢的淬火 + 低温回火淬火后的 45 钢进行低温回火，可以适当提高钢的韧性，降低钢的脆性。

低温回火是将淬火后的钢加热到 150-250℃，保温一段时间后，自然冷却。

这种方法适用于要求高硬度、高强度和一定韧性的零件。

六、45 钢的调质处理温度调质处理是将 45 钢加热到适当的温度，保温一段时间后，进行冷却。

调质处理可以获得较好的综合性能，即具有一定的硬度、强度和韧性。

调质处理温度的选择要根据具体零件的使用要求和 45 钢的性能来确定。

总之，45 钢的热处理过程包括完全退火、正火、淬火、淬火 + 低温回火和调质处理。

45#（号）钢和40Cr钢调质的热处理工艺调质是淬火加高温回火的双重热处理，其目的是使工件具有良好的综合机械性能。

调质钢有碳素调质钢和合金调质钢二大类，不管是碳钢还是合金钢，其含碳量控制比较严格。

如果含碳量过高，调质后工件的强度虽高，但韧性不够，如含碳量过低，韧性提高而强度不足。

为使调质件得到好的综合性能，一般含碳量控制在0.30~0.50%。

调质淬火时，要求工件整个截面淬透，使工件得到以细针状淬火马氏体为主的显微组织。

通过高温回火，得到以均匀回火索氏体为主的显微组织。

小型工厂不可能每炉搞金相分析，一般只作硬度测试，这就是说，淬火后的硬度必须达到该材料的淬火硬度，回火后硬度按图要求来检查。

工件调质处理的操作，必须严格按工艺文件执行，我们只是对操作过程中如何实施工艺提些看法。

1、45号钢的调质45号钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。

它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。

45号钢淬火温度在A3+(30~50) ℃，在实际操作中，一般是取上限的。

偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。

为使工件的奥氏体均匀化，就需要足够的保温时间。

如果实际装炉量大，就需适当延长保温时间。

不然，可能会出现因加热不均匀造成硬度不足的现象。

但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。

我们认为，如装炉量大于工艺文件的规定，加热保温时间需延长1/5。

因为45号钢淬透性低，故应采用冷却速度大的10%盐水溶液。

工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。

因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。

由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。

另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。

45号钢热处理硬度

45号钢热处理硬度
45号钢的热处理硬度调质是有一个硬度范围的，一般在225—297HB之间。

45＃钢如果是调质处理，也就是淬火＋高温回火，硬度最高应该在297HB，即31～32HRC，这是最理想状态。

一般可能还达不到该值。

45钢淬火，如果用水淬一般能够达到40----60HRC（根据水温及材料的大小)，用油淬火一般在30----55HRC 之间（根据材料的厚度大小及淬火油的种类不同）。

在热处理过程中裂开不裂开和达到多少硬度没有关系，和工件的形状及热处理方式等有关系。

中低碳钢一般采用正火。

正火后得到珠光体组织，便于切削加工。

高碳钢，合金钢则采用退火（普通，球化，等温。

）
45钢调质工艺
830 ±10℃，水淬
回火温度℃（±10）布氏硬度HB
650 197～235
570 229～269
530 269～312
840 ±10℃，油淬
回火温度℃（±10）布氏硬度HB
640 197～235
550 229～269
470 269～312
淬火：820－960℃，水冷或油冷
回火：290－610℃，空冷
通常应该在HBS210~269之间。

45钢的调质处理及其控制

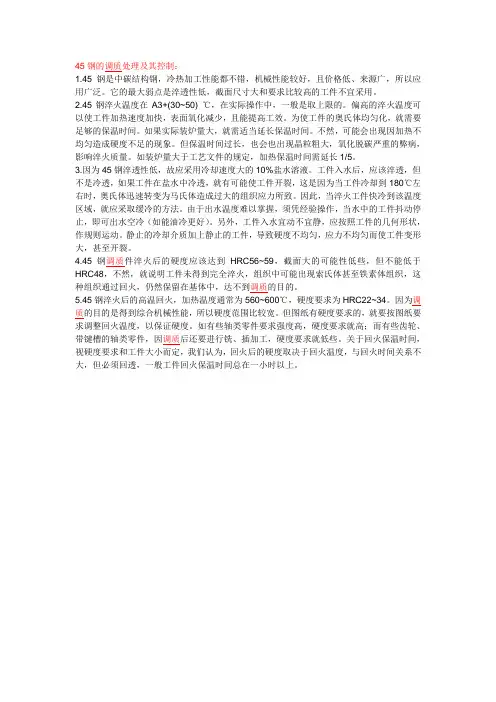

45钢的调质处理及其控制：1.45钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。

它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。

2.45钢淬火温度在A3+(30~50) ℃，在实际操作中，一般是取上限的。

偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。

为使工件的奥氏体均匀化，就需要足够的保温时间。

如果实际装炉量大，就需适当延长保温时间。

不然，可能会出现因加热不均匀造成硬度不足的现象。

但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。

如装炉量大于工艺文件的规定，加热保温时间需延长1/5。

3.因为45钢淬透性低，故应采用冷却速度大的10%盐水溶液。

工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。

因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。

由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。

另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。

静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。

4.45钢调质件淬火后的硬度应该达到HRC56~59，截面大的可能性低些，但不能低于HRC48，不然，就说明工件未得到完全淬火，组织中可能出现索氏体甚至铁素体组织，这种组织通过回火，仍然保留在基体中，达不到调质的目的。

5.45钢淬火后的高温回火，加热温度通常为560~600℃，硬度要求为HRC22~34。

因为调质的目的是得到综合机械性能，所以硬度范围比较宽。

但图纸有硬度要求的，就要按图纸要求调整回火温度，以保证硬度。

如有些轴类零件要求强度高，硬度要求就高；而有些齿轮、带键槽的轴类零件，因调质后还要进行铣、插加工，硬度要求就低些。

关于回火保温时间，视硬度要求和工件大小而定，我们认为，回火后的硬度取决于回火温度，与回火时间关系不大，但必须回透，一般工件回火保温时间总在一小时以上。

45钢调质工艺曲线

45钢调质工艺曲线
45钢调质工艺曲线通常包括以下步骤：
1.加热：将45钢件置于加热炉中，以达到所需的温度。

通常，加热温度为
800-900摄氏度。

2.保温：将加热至目标温度后，保持一定时间以确保均匀的温度分布。

保温时
间的长短取决于材料的厚度和所需的性能。

3.冷却：冷却是热处理过程中非常关键的一步。

冷却速度会影响钢件的性能和
显微组织。

在45钢调质处理中，通常采用水淬或油淬，以获得高强度和硬度。

4.回火：为了消除淬火时的内应力和组织应力，淬火的工件应及时进行回火处
理。

回火温度通常为600℃左右，可以分解极细的渗碳体颗粒，从而使基体分解为索氏体和铁素体。

回火时间的长短会影响钢件的韧性。

在实际操作中，根据具体需求和工艺条件，可以调整加热温度、保温时间、冷却速度和回火温度等参数。

45号钢板的调质方法及处理流程

45号钢板的调质方法及处理流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!第一节。

45号钢调质处理

最新45钢调质的热处理工艺

45钢的调质

45钢完全退火、正火、淬火、淬火+低温回火、调质处理温度
