3×10000m3汽油罐区工程消防管线试压施工方案江苏中阳建设集团有限公司2012年8月27日目录一、消防管线的打压介绍 (1)二、压力管道试压方案 (3)三、施工方法 (5)四、压力管道强度试验 (6)五、压力管道严密试验 (6)六、试压装置安装及方法 (10)工程概况DN350消防管线486m , DN200泡沫管线431m ,DN150消防管线130m , DN80泡沫管线270m ,DN60给水管线210m。
分3个系统进行水压试验：1、DN350消防管线486m，DN150消防系统管线130m。
2、DN200泡沫管线431m，DN80泡沫系统管线270m。
3、DN60给水管线210m。
一、消防管线的打压方法1、消防管道安装后，分区进行试压、试压压力：消火栓系统低区:1.6Mpa高区:1.8Mpa自动喷水系统低区:1.4Mpa高区:1.4Mpa2、管道压力试验应遵守的程序：试压方案-→系统检查-→充水-→逐级升压-→检查-→稳压-→检查-→填写记录。
3、水压试验打压前先将管道充满水24小时后，用电动加压泵慢慢加压，当压力升至0.4Mpa时,停止加压,立即组织人力进行管道检查工作，检查各焊口、接头位置是否有渗漏现象，如有渗漏就立即进行处理，如无渗漏则继续升压至0.8Mpa后，再停机检查，检查无故障再升压至1.6Mpa-1.8Mpa （喷水1.4Mpa）后停止升压，并保持1.5～2小时的压力时间,无渗漏现象为合格；4、水压强度试验的测试点应设在系统管网的最低点。
对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网应无泄漏和无变形，且压力降不大于0.05Mpa；5、水压严密性试验应在水压强度试验和管网冲洗合格后进行。
试验压力应为设计工作压力，稳压24h，应无泄漏；6、自动喷水灭火系统的水源干管、进户管和室内埋地管道应在回填前单独地与系统一起进行水压强度试验和水压严密性试验。
消防喷淋管道试压施工方案
***有限公司**生产项目消防管道系统试压方案***有限公司***生产项目1-2层办公区消防喷淋管道试压施工方案一、编制依据1、本工程的施工图纸及有关招投标文件2、《给水排水及采暖工程施工质量验收规范》GB 50242-20023、《工业金属管道工程施工规范》（GB50235-2010）4、《工业金属管道工程施工质量验收规范》(GB50184-2011)5、《压力管道规范-工业管道》（GBT-20801-2006）6、公司有关质量管理、安全管理、文明施工管理制度注：凡工程中涉及到的但本条中未列出的施工验收规范，均以国家或地方现行规范及标准执行。
二、工程概况1、项目名称：***生产项目2、项目地址：苏州工业园区***3、主要工程量4、试压介质：压缩空气三、管道试压1、试压前用具备的条件1）管道安装完毕后，应按设计规定进行强度试验和严密性试验2) 管道强度试验宜在吹扫或清洗之前进行，系统严密性试验在强度试验之后进行。
3）管道安装完毕系统试验前，会同管理公司、业主、监理及施工单位按图纸对管道进行联合检查确认，确认合格后方可进行试压，检查的项目如下：（1）各试压管道系统已经按照设计施工图，设计变更等技术资料安装完毕，安装质量符合相关规定。
（2）支吊架安装正确齐全；（3）组织人员对现场进行联合检查，检查系统内阀门的开关状态，流程是否畅通；并安排人对各连接点进行检查；（4）试验用的检测仪表符合要求，压力表应经校验并合格，精度不低于1.5级，量程为最大被测压力的1.5～2倍，表数不少于两块；2、管线试压流程1、编制试压方案、由各参与方确认合格2、现场试压流程●试压时间：预定二层试压时间为10月7号、一层试压时间为10月18号，试压前以邮件方式通知管理公司和监理单位负责人，确定试压时间●试压点：一层为生产车间东南角（详见附图1）二层为走廊西侧（详见附图2）●试压区人员清场（初步计划待管理人员下班后试压），试压点安全护栏维护；●根据施工图纸核对管路安装情况，并检查各喷淋口封堵情况●试压设备、仪表、工具检查、并连接好试压装置准备打压；●打压及检查1)打开空压机，待压力升至2kg,关闭空压机保压10分钟，检查管路有无泄漏；2)以上检查无泄漏，打开空压机，将压力缓慢升至6kg,关闭空压机保压10分钟，检查管路有无泄漏；3)以上检查无泄漏，打开空压机，将压力缓慢压力升至8kg,关闭空压机保压0.5小时，检查管路有无泄漏；4)以上检查无泄漏,将气压释放到7kg,并保压24小时；5)邀请监理及管理公司负责人检查后，进行强度试验，将压力升至8kg，保压半小时；6)强度试验合格后将压力释放到7kg，并保压24小时；7)邀请监理及管理公司负责人检查确认●试压过程中问题处理在试压过程中发现以下问题需停止打压，并泄压，查找泄漏点1、长时间打压压力表变化缓慢或无明显变化2、保压过程中，压力表压力值下降3、听到有气体泄漏声响●管内气体释放，清理现场3、施工组织安排4、工作职责1)试压总指挥—刘江淮：负责所有管道试压指挥。
消防管道安装、试压方案
管道试压方案一．工程概况：本方案主要包括：消防自喷给水系统和生活水系统二．管道工程实物量一览表三、管道试压○1试验前，注液体时应排尽空气。
○2试压前相关文件资料类和实验报告完成并且确认尾项清除，试压申请提前一天发出给相关各方。
管道系统试压,选用的压力表精度等级,必须在1.5级以下。
每上系统试压管线试压压力表至少2只，压力表的满刻度为最在被测压力的1.5~2倍。
○3）对不能参与试压的设备、仪表、阀门及附件应以隔离拆除，加设的盲板应做明显标记，并记录临时盲板的数量。
○4）水压强度试验的测试点应设在系统管网的最低点，对管网注水时，应将管网内的空气排净，并应缓慢升压，升到试验压力后稳压30min。
目测管网应无泄漏和变形，且压力降不应大于0.05Mpa。
0.1Mpa=1公斤。
○5当压力达到1/4试验压力时及时检查阀门、法兰的紧固情况，如发现渗漏应把压力排除进行修正，不能带压操作2.水压试验应缓慢升压，待达到试验压力后，稳压10min，再将试验压力降至设计压力，停压30min，以压力不降、无渗漏为合格。
○6）系统试压过程中当出现泄漏时，应停止试压并放空管网中的水，消除缺陷后，重新再试，试压完成后，应及时拆除所有临时盲板及试验用的管道，并应与记录核对无误，且应按规范填写记录卡。
○7）试压时必须设有专用的放水测试阀，不得随便乱拆管道进行放水。
○8试验结束后，应及时拆除盲板、膨胀节限位设施，排尽积液。
排液时应防止形成负压，并不得随地排放。
在试压阶段,应有专人负责对系统巡回检查,发现渗漏情况,必须立即停止,降压修复,重新升压.一般无特殊情况,试压应当日完成○9雨天禁止试压。
○10本工程分为两个系统，消防管道系统和自喷系统的强度试验压力为1.6Mpa，严密性试验压力为0.9Mpa。
生活给水系统的强度试验压力为0.9Mpa，严密性试验压力为0.6Mpa。
○11水压试验应用生活用水进行，并按规范填写记录卡。
四、管道强度\严密性试压工序检查记录三、管道试压布置图压力表DN25闸阀接DN25胶管排至外围水沟说明：1．前后端的排水阀下装DN25胶管，将水排至建筑物的外围水沟。
喷淋管道试压专项方案

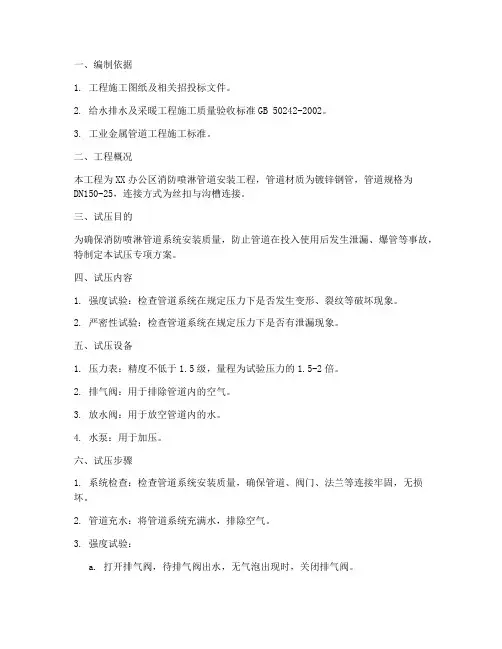

一、编制依据1. 工程施工图纸及相关招投标文件。
2. 给水排水及采暖工程施工质量验收标准GB 50242-2002。
3. 工业金属管道工程施工标准。
二、工程概况本工程为XX办公区消防喷淋管道安装工程，管道材质为镀锌钢管，管道规格为DN150-25，连接方式为丝扣与沟槽连接。
三、试压目的为确保消防喷淋管道系统安装质量，防止管道在投入使用后发生泄漏、爆管等事故，特制定本试压专项方案。
四、试压内容1. 强度试验：检查管道系统在规定压力下是否发生变形、裂纹等破坏现象。
2. 严密性试验：检查管道系统在规定压力下是否有泄漏现象。
五、试压设备1. 压力表：精度不低于1.5级，量程为试验压力的1.5-2倍。
2. 排气阀：用于排除管道内的空气。
3. 放水阀：用于放空管道内的水。
4. 水泵：用于加压。
六、试压步骤1. 系统检查：检查管道系统安装质量，确保管道、阀门、法兰等连接牢固，无损坏。
2. 管道充水：将管道系统充满水，排除空气。
3. 强度试验：a. 打开排气阀，待排气阀出水，无气泡出现时，关闭排气阀。
b. 慢慢打开水泵，逐渐加压，当压力达到设计压力的1.5倍时，保持10分钟。
c. 观察管道是否有变形、裂纹等破坏现象。
4. 严密性试验：a. 停止加压，保持试验压力24小时。
b. 观察管道接口及法兰连接处是否有泄漏现象。
5. 试压记录：详细记录试压过程中的压力、时间、观察结果等。
七、安全措施1. 试压过程中，加强现场安全监护，确保人员安全。
2. 试验压力不得超过管道设计压力。
3. 禁止无关人员进入试压区域。
4. 试验结束后，及时关闭所有阀门，防止管道内水流失。
八、试压验收1. 试压完成后，由施工单位、监理单位、建设单位共同进行验收。
2. 验收合格后，填写《管道系统试验记录》，并办理相关手续。
九、总结本方案旨在确保消防喷淋管道系统安装质量，预防事故发生。
在试压过程中，严格遵循本方案执行，确保试压工作顺利进行。
100519消防管道试压方案(精)

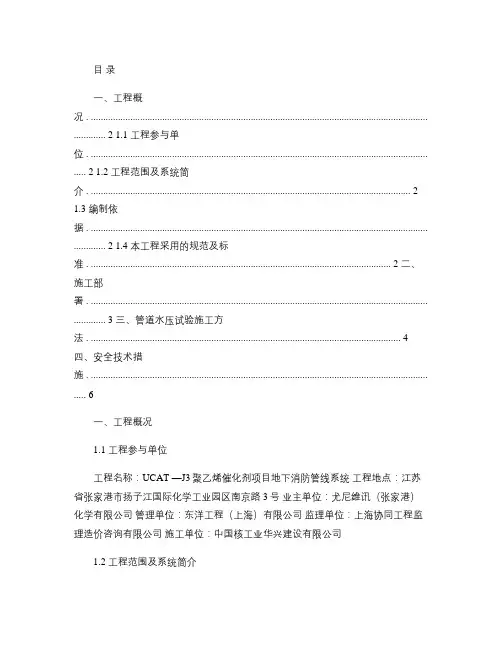

目录一、工程概况 . ......................................................................................................................................... ............. 2 1.1 工程参与单位 . ......................................................................................................................................... ..... 2 1.2 工程范围及系统简介 . (2)1.3 编制依据 . ......................................................................................................................................... ............. 2 1.4 本工程采用的规范及标准 . .......................................................................................................................... 2 二、施工部署 . ......................................................................................................................................... ............. 3 三、管道水压试验施工方法 . (4)四、安全技术措施 . ......................................................................................................................................... .. (6)一、工程概况1.1 工程参与单位工程名称：UCAT —J3聚乙烯催化剂项目地下消防管线系统工程地点：江苏省张家港市扬子江国际化学工业园区南京路3号业主单位：尤尼维讯（张家港）化学有限公司管理单位：东洋工程（上海）有限公司监理单位：上海协同工程监理造价咨询有限公司施工单位：中国核工业华兴建设有限公司1.2 工程范围及系统简介本工程的此项工作包括室外消防水管约680米，并包括闸阀、消火栓、消防炮等配套设施。
消防喷淋管道试压施工方案

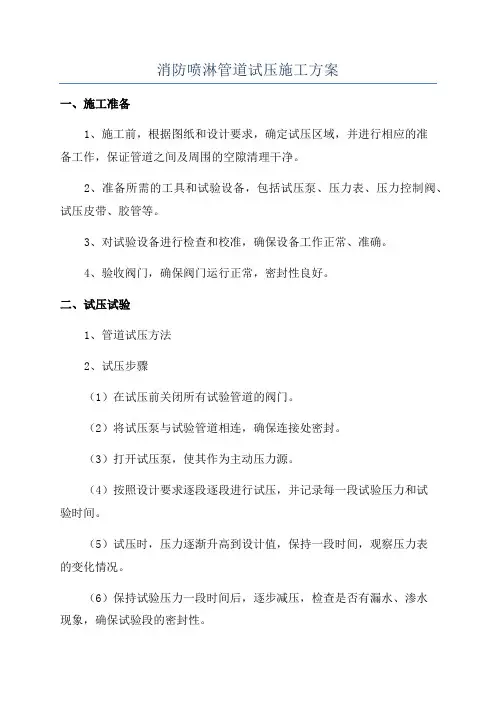

消防喷淋管道试压施工方案一、施工准备1、施工前，根据图纸和设计要求，确定试压区域，并进行相应的准备工作，保证管道之间及周围的空隙清理干净。
2、准备所需的工具和试验设备，包括试压泵、压力表、压力控制阀、试压皮带、胶管等。
3、对试验设备进行检查和校准，确保设备工作正常、准确。
4、验收阀门，确保阀门运行正常，密封性良好。
二、试压试验1、管道试压方法2、试压步骤（1）在试压前关闭所有试验管道的阀门。
（2）将试压泵与试验管道相连，确保连接处密封。
（3）打开试压泵，使其作为主动压力源。
（4）按照设计要求逐段逐段进行试压，并记录每一段试验压力和试验时间。
（5）试压时，压力逐渐升高到设计值，保持一段时间，观察压力表的变化情况。
（6）保持试验压力一段时间后，逐步减压，检查是否有漏水、渗水现象，确保试验段的密封性。
（7）对完成试压的管道记录试压试验结果，包括试验日期、试验段长度、试验压力、试验时间等。
三、试压安全措施1、施工现场的周边区域设置警示标志，确保人员的安全。
2、试压泵和压力容器要有防爆措施，以防止意外发生。
3、试压试验过程中，应安排专人负责监测试压泵和管道的工作情况，一旦发现异常，应立即停止试压并采取相应的应急措施。
4、严禁使用有明显裂缝、变形或损坏的管道进行试压。
5、试验过程中，禁止在试验段范围内进行其他的施工作业，以免影响试压试验结果。
四、试压验收标准1、试压试验压力达到设计压力时，压力保持1小时，不得有漏水、渗水现象。
2、试压试验段全部合格，且试压试验结果记录完整、准确，方可进行管道的下一步施工。
3、试压完成后，对试验段的管道进行清理，清除试压时的残留物，确保管道内部清洁。
总结：本文明确了消防喷淋管道试压施工方案的步骤和注意事项，包括施工前的准备工作、试压方法、试压步骤、安全措施以及试压试验的验收标准。
通过本方案的实施，能够确保消防喷淋管道的质量和安全性。
消防管道试压方案
工程编号：文件编号：发放编号：******消防管道试压方案编制：审核：审定：***********公司2012年06月09日目录1、工程概述 (3)2、编制依据 (3)3、试压工作程序 (3)4、压力试验具备的条件 (4)5、试压的准备 (4)6、管道系统试压 (5)7、试压组织 (7)8、安全技术措施 (8)设计单 位审查 1、工程概述****************工程，建筑面积约5300m2。
本工程室外消防用水引至原区域市政室外消防给水管网。
本工程室外消防用水量为20L/S ，共设有4组室外消火栓（SS100）。
2、编制依据2.1 GB50235-2010《工业金属管道工程施工及验收规范》 2.2《给排水管道施工及验收规范》GB50268-97 2.3《建筑施工安全检查标准》JGJ80-91 2.4 ******建筑设计院设计的水施工图纸 3、试压工作程序3.1 管线系统的试压装置的验收内容，需严格按照工作程序进行确认、签证，试压工作程序如下图示。
图-1图-1 试压工作程序示意图3.2 在上述工作流程中，必须在自检合格的基础上提交监理、业主共检，自检工作应严格认真，按照流程图和单线图逐件核对，检查内容包括流程连接、支架的安装，垫片及阀门（或假件所对应）的正确性，确认合格后，由试压组专人向业主、监理单位发共检通知单。
各方共检合格后，在管道共检确认单上签字认可。
3.3 在项目监理部组织的“三查四定”过程中，如属施工方面的问题，必须在限定时间内完成，如属于完善设计或考虑方便操作、使用功能的原因，则及时通过设计变更或工程联系单的形式发到施工单位限期完成，全部“三查四定”内容完成后，重新进行自检、报检，工作程序同前。
配管工作完成 拟定试压系统施工班组 自检合格质检员 检查确认对业主和监理 项目部发共检通知试压确认 管线试压 业主组织检查确认试压后处理 施工 单位设计管理 部设计修改通 知 单 “三查四定”报告3.4 试压后的处理，包括存水排除，系统复位。
消防管道试压方案(20200903162520)
工程编号：文件编号：发放编号：****** 消防管道试压方案编制：审核：审定：*********** 公司2012年06月09日目录1、工程概述 (3)2、编制依据 (3)3、试压工作程序 (3)4、压力试验具备的条件 (4)5、试压的准备 (4)6、管道系统试压 (5)7、试压组织 (7)8、安全技术措施 (8)1、工程概述**************** 工程，建筑面积约5300m2本工程室外消防用水引至原区域市政室外消防给水管网。
本工程室外消防用水量为20L/S，共设有4组室外消火栓（SS100。
2、编制依据GB50235-2010《工业金属管道工程施工及验收规范》《给排水管道施工及验收规范》GB50268-97《建筑施工安全检查标准》JGJ80-91******建筑设计院设计的水施工图纸3、试压工作程序管线系统的试压装置的验收内容，需严格按照工作程序进行确认、签证，试压工作程序如下图示。
图-1试压工作程序示意图在上述工作流程中，必须在自检合格的基础上提交监理、业主共检，自检工作应严格认真，按照流程图和单线图逐件核对，检查内容包括流程连接、支架的安装，垫片及阀门（或假件所对应）的正确性，确认合格后，由试压组专人向业主、监理单位发共检通知单。
各方共检合格后，在管道共检确认单上签字认可。
在项目监理部组织的“三查四定”过程中，如属施工方面的问题，必须在限定时间内完成，如属于完善设计或考虑方便操作、使用功能的原因，则及时通过设计变更或工程联系单的形式发到施工单位限期完成，全部“三查四定”内容完成后，重新进行自检、报检，工作程序同前。
试压后的处理，包括存水排除，系统复位。
由于要兼顾考虑下一步的吹扫工作，所以系统的试压复位及垫片的使用，要根据具体线号确定，例如孔板和仪表应继续保持临时状态，待吹扫完成后，再安装正式垫片完成复位。
自检确认还包括资料的确认，资料包括所有检测报告以及随工程试压的进展的见证材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防管道试压冲洗方案
第一节一次试压
一、管道试压
1) 试压用的压力表不少于2只, 其精度不应低于1.5级, 量程应为试验压力的1.5-2倍。
2) 对不能参与试压的设备、仪表、阀门及附件应以隔离拆除, 加设的盲板应做明显标记, 并记录临时盲板的数量。
3) 水压强度试验的测试点应设在系统管网的最低点, 对管网注水时, 应将管网内的空气排净, 并应缓慢升压, 升到试验压力后稳压30min。
目测管网应无泄漏和变形, 且压力降不应大于0.05Mpa。
0.1Mpa=1公斤。
4) 水压严密性试验应在水压强度试验和管网冲洗合格后进行, 试验压力为设计工作压力, 稳压24h应无泄漏。
5) 系统试压过程中当出现泄漏时, 应停止试压并放空管网中的水, 消除缺陷后, 重新再试, 试压完成后, 应及时拆除所有临时盲板及试验用的管道, 并应与记录核对无误, 且应按规范填写记录卡。
6) 试压时必须设有专用的放水测试阀, 不得随便乱拆管道进行放水。
7) 本工程分高区和低区两个系统, 地下室车库和±0.00以上至5层
商铺喷淋系统为低区的强度试验压力为 1.4Mpa, 严密性试验压力为0.6Mpa。
6层以上的标准层喷淋系统的强度试验压力为1.4Mpa, 严密性试验压力为0.8Mpa。
高区系统的给水主管道强度试验压力为1.9Mpa。
消火栓系统管道试验压力为低区0.97MPa, 高区干管
1.75MPa, 支管1.4MPa
二、管道冲洗
1) 管网的冲洗应在强度试验合格后分段进行, 应先地下, 后地上, 其顺序: 配水干管配水管配水支管。
2) 冲洗前, 应对系统的仪表采取保护措施, 止回阀和报警阀等应拆除, 在其结束后及时复位, 对管道的支架, 吊架进行检查, 必要时应采取加固措施。
3) 对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管段应进行清理, 冲洗直径100mm以上的管道时, 应对其死角和底部进行敲打, 但不得损伤管道。
4) 水压试验和冲洗应用生活用水进行, 冲洗时, 排水管道的截面不得小于被冲洗管道截面的60%, 水流速度应大于3m/s, 其流量应大于设计流量, 冲洗时应连续进行, 当出水口的颜色透明度与入口一致时方可结束, 水流和方向应与其工作方向一致, 冲洗结束后, 应将管内的水排清, 并按规范填写记录卡。
三、管道强度\严密性试压工序检查记录
四、消防管道试压布置图
喷头支管
放置接水点
压力表
DN25闸阀
接DN25胶管排至本层地漏
说明:
1．前后端的排水阀下装DN25胶管, 将水排至建筑物的本层地。
