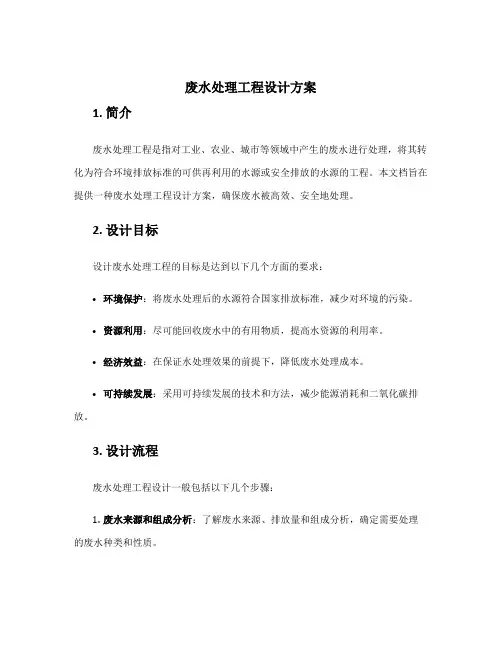

废水处理工程设计方案1. 简介废水处理工程是指对工业、农业、城市等领域中产生的废水进行处理，将其转化为符合环境排放标准的可供再利用的水源或安全排放的水源的工程。
本文档旨在提供一种废水处理工程设计方案，确保废水被高效、安全地处理。
2. 设计目标设计废水处理工程的目标是达到以下几个方面的要求：•环境保护：将废水处理后的水源符合国家排放标准，减少对环境的污染。
•资源利用：尽可能回收废水中的有用物质，提高水资源的利用率。
•经济效益：在保证水处理效果的前提下，降低废水处理成本。
•可持续发展：采用可持续发展的技术和方法，减少能源消耗和二氧化碳排放。
3. 设计流程废水处理工程设计一般包括以下几个步骤：1.废水来源和组成分析：了解废水来源、排放量和组成分析，确定需要处理的废水种类和性质。
2.预处理：根据废水的性质，采取适当的预处理方法，如物理处理（如沉淀、净化）和化学处理（如调节pH值、添加药剂）等，以便后续处理。
3.主要处理：根据废水的组成和处理要求，采用适当的处理工艺，如生物法处理、化学法处理或物理法处理等。
–生物法处理：通过采用生物反应器（如曝气池、活性污泥法等）来逐步氧化、分解或吸附掉废水中的有机物质。
–化学法处理：通过加入化学药剂（如氧化剂、絮凝剂等）来改变废水中的物化性质，使废水中的污染物沉淀或凝聚成为可分离的固体颗粒。
–物理法处理：采用物理方法（如吸附、过滤、膜分离等）将废水中的污染物与水分离。
4.进一步处理：对于特殊废水，如重金属废水、高浓度废水等，可能需要进一步处理，如离子交换、膜分离、电解沉积等。
5.排放和回用：对处理后的废水，根据环境要求，进行消毒或其他处理，然后可以选择将其排放到环境中或进行再利用。
4. 设备及材料选择在废水处理工程中，选择适当的设备和材料对于工程的稳定运行和处理效果的好坏有着重要影响。
1.设备选择：根据处理工艺的要求，选择合适的设备，如废水池、反应器、混凝剂加入设备、过滤设备等。
工业废水处理设计方案
工业废水处理设计方案工业废水处理设计方案一、废水处理设备选择方案1. 预处理设备：使用格栅和沉砂池进行初步过滤和去除悬浮物。
2. 中处理设备：选择好氧生物处理装置，如曝气生物滤池或活性炭滤池，并加入适当的营养物质来促进微生物的生长和处理效果。
3. 深处理设备：采用膜分离技术，如超滤、反渗透等，将水中的溶解性有机物、无机盐和微生物完全去除，达到排放标准要求。
二、处理工艺方案1. 废水预处理工艺：废水通过格栅进行过滤，去除大颗粒杂质，之后进入沉砂池进行沉淀和去除悬浮物。
2. 生物处理工艺：将预处理后的水进入好氧生物滤池，通过曝气和填料的作用，提供充足的氧气和微生物的附着面积，使有机物被微生物分解为CO2和H2O。
3. 深处理工艺：经过生物处理后的水再进入超滤膜装置，用超滤膜将溶解性有机物、无机盐和微生物截留下来，得到较为清洁的水。
4. 余热回收：对于高温废水，可以采用余热回收技术，将废水中的热能回收利用，提高能源利用效率。
三、控制措施方案1. 定期监测：对废水中悬浮物、COD、BOD、有机物、无机盐等关键指标进行定期监测，及时发现问题并调整处理方案。
2. 水质调节：根据废水水质特点和排放标准要求，适时添加调节剂和酶制剂，控制废水的PH值和营养物质浓度，提高处理效果。
3. 生物接种：定期给好氧生物滤池加入新鲜的微生物菌种，保证滤池内的微生物种群的多样性和活力，提高处理效果。
4. 废水分流：对不同来源、不同性质的废水，进行合理分流处理，减少对整个处理系统的冲击。
四、运维和维护方案1. 设备定期检修：定期对废水处理设备进行检修和保养，及时更换老化和损坏的部件，确保设备的正常运行。
2. 清洗和消毒：不定期对废水处理设备进行清洗和消毒，防止微生物滋生和设备遭受腐蚀。
3. 废水处理操作人员培训：培训操作人员具备专业的废水处理知识和技能，提高处理效率和质量，确保运行平稳。
4. 系统监控和报警：安装废水处理系统的监控设备，及时监测废水处理过程中的各项参数和指标，一旦出现异常，及时发出报警并采取措施。
废水处理工程设计方案

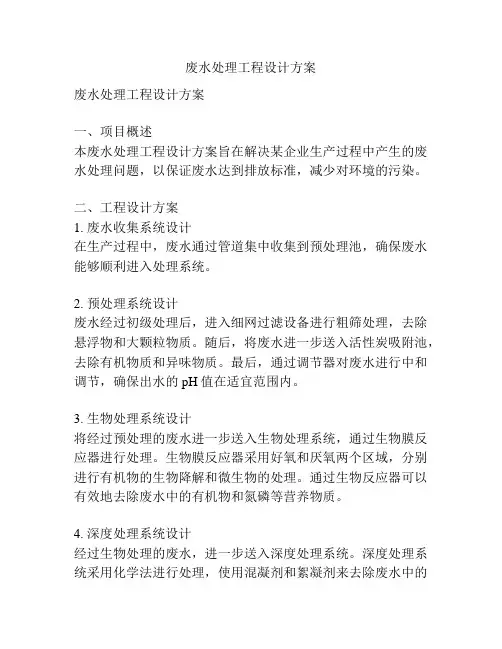

废水处理工程设计方案废水处理工程设计方案一、项目概述本废水处理工程设计方案旨在解决某企业生产过程中产生的废水处理问题，以保证废水达到排放标准，减少对环境的污染。
二、工程设计方案1. 废水收集系统设计在生产过程中，废水通过管道集中收集到预处理池，确保废水能够顺利进入处理系统。
2. 预处理系统设计废水经过初级处理后，进入细网过滤设备进行粗筛处理，去除悬浮物和大颗粒物质。
随后，将废水进一步送入活性炭吸附池，去除有机物质和异味物质。
最后，通过调节器对废水进行中和调节，确保出水的pH值在适宜范围内。
3. 生物处理系统设计将经过预处理的废水进一步送入生物处理系统，通过生物膜反应器进行处理。
生物膜反应器采用好氧和厌氧两个区域，分别进行有机物的生物降解和微生物的处理。
通过生物反应器可以有效地去除废水中的有机物和氮磷等营养物质。
4. 深度处理系统设计经过生物处理的废水，进一步送入深度处理系统。
深度处理系统采用化学法进行处理，使用混凝剂和絮凝剂来去除废水中的胶体悬浮物和溶解性物质。
随后，通过过滤设备进一步去除残留的悬浮物和固体颗粒物质。
最后，采用消毒方法对废水进行消毒处理，确保出水符合排放标准。
5. 污泥处理系统设计废水处理过程中产生的污泥通过污泥浓缩设备进行浓缩，减少污泥的体积。
浓缩后的污泥通过污泥脱水机进行脱水处理，达到固液分离的效果。
脱水后的污泥可以进行资源化利用或者安全无害处理。
6. 控制系统设计废水处理工程的控制系统采用自动化控制，通过传感器对废水的水质、流量进行监测，控制各处理单元的运行状态。
同时，设置报警装置和远程监控系统，方便及时发现和处理异常情况。
三、工程投资和效益本废水处理工程设计方案的投资估算为XX万元，预计年运营成本为XX万元。
通过该废水处理工程的建设和运营，可以减少对环境的污染，达到废水排放标准要求，提升企业形象，同时为企业带来经济效益和可持续发展。
四、安全与环保措施在废水处理过程中，将采取必要的安全措施，包括:设立警示标志和防护设施，确保工作人员的人身安全；设立紧急处理设备和应急预案，应对突发事件。
污水处理工程设计方案

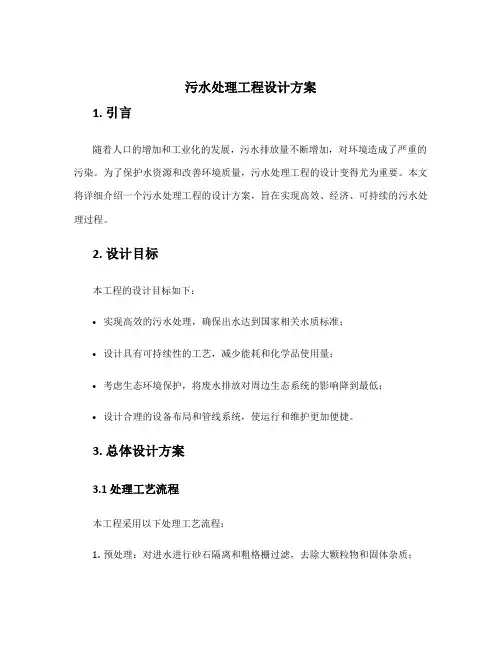

污水处理工程设计方案1. 引言随着人口的增加和工业化的发展，污水排放量不断增加，对环境造成了严重的污染。
为了保护水资源和改善环境质量，污水处理工程的设计变得尤为重要。
本文将详细介绍一个污水处理工程的设计方案，旨在实现高效、经济、可持续的污水处理过程。
2. 设计目标本工程的设计目标如下：•实现高效的污水处理，确保出水达到国家相关水质标准；•设计具有可持续性的工艺，减少能耗和化学品使用量；•考虑生态环境保护，将废水排放对周边生态系统的影响降到最低；•设计合理的设备布局和管线系统，使运行和维护更加便捷。
3. 总体设计方案3.1 处理工艺流程本工程采用以下处理工艺流程：1.预处理：对进水进行砂石隔离和粗格栅过滤，去除大颗粒物和固体杂质；2.次生处理：采用生物接触氧化法处理，利用生物膜附着生物质和微生物去除有机物和氨氮；3.深度处理：采用活性炭吸附和超滤膜过滤技术，去除微量有机物、重金属和微生物；4.消毒处理：使用紫外线消毒技术对处理后的水进行杀菌消毒。
3.2 设备布局根据处理工艺流程，本工程的设备布局如下：•预处理区域：包括进水池、砂石隔离装置和粗格栅过滤设备；•次生处理区域：包括生物接触氧化池和生物膜反应器；•深度处理区域：包括活性炭吸附装置和超滤膜过滤设备；•消毒处理区域：包括紫外线消毒装置和储水池。
3.3 自动控制系统本工程采用自动控制系统，实现了对处理工艺流程的自动监测和调节。
自动控制系统包括传感器、PLC控制器和运行监测界面，能够实时监测各个设备的运行状态和出水水质，保证处理过程的稳定和安全。
4. 细节设计方案4.1 预处理设计为了确保进水的质量，本工程的预处理设计包括以下几个方面：•进水池：采用大容量的进水池，确保稳定的水源供应；•砂石隔离装置：采用旋流分离器和重力沉淀池，去除大颗粒的砂石；•粗格栅过滤设备：采用机械格栅过滤，去除大颗粒的固体杂质。
4.2 次生处理设计为了高效地去除有机物和氨氮，本工程的次生处理采用生物接触氧化法和生物膜反应器。
废水治理工程设计方案
废水治理工程设计方案一、前言随着工业化进程的加快和城市化发展的不断扩大，废水排放量不断增加，给环境带来了严重的污染问题。
为了解决废水污染问题，提高环境质量，保护人民的身体健康和生态平衡，进行废水治理是十分必要的，也是当前亟待解决的问题之一。
本文将就废水治理工程设计方案进行详细介绍。
二、废水治理工程设计目标1. 实现废水排放达到国家排放标准，降低对环境的污染影响；2. 提高废水资源回收率，实现废水资源化利用；3. 降低废水治理成本，提高废水治理效率。
三、废水治理工程设计方案1. 废水收集系统设计对于工业和城市生活污水，应建立合理的收集管网系统，通过合理的管线布局将废水集中收集，并将废水送至废水处理厂进行处理。
同时，也要设计合理的雨污分流系统，避免雨水与污水混合排放。
2. 废水处理工艺设计（1）机械处理工艺在废水处理过程中，采用机械处理工艺是必不可少的一环。
首先，应采用格栅污水处理设备对废水中的固体杂质进行过滤和分离，然后再通过颗粒污泥沉降池对浮游固体进行沉淀和除去。
这样可以有效提高后续处理工艺的效果。
（2）生化处理工艺对于含有大量有机废水的废水，应采用生化处理工艺进行处理。
通过生物滤池、曝气池等生化设备，利用微生物对废水中的有机物进行降解，降低污染物的含量，提高废水的水质。
（3）化学处理工艺在废水处理过程中，对于废水中的重金属离子、色度物质等难降解有害物质，可以采用化学处理工艺进行处理。
通过投加絮凝剂、沉淀剂等化学药剂，对废水中的有害物质进行沉淀和去除，达到净化废水的效果。
3. 废水资源化利用设计在废水处理过程中，要发挥废水的资源化利用价值，实现废水资源化利用。
对于含有大量有机物的废水，可以通过生物发酵、沼气发电等方式，将废水中的有机物转化为能源进行利用。
同时，对于废水中的其他有价值成分，如重金属、营养物质等，也可以进行回收利用，提高废水的资源利用率。
4. 废水排放标准设计废水处理工程设计应符合国家排放标准，包括废水排放浓度、排放标准与要求。
废水处理工程设计方案
废水处理工程设计方案
本文档旨在提供一种可行的废水处理工程设计方案，以有效处
理废水并达到相应的排放标准。
方案概述
本方案采用生物处理工艺和化学处理工艺相结合的方式，将酸
碱度调整至合适范围，并分别进行预处理、生物降解和化学处理，
最终达到排放标准。
处理过程如下：
1. 废水初步处理：去除大颗粒悬浮物、沉淀物等，调整酸碱度，以保证后续处理工艺的顺利进行。
2. 生物降解：将调整后的废水流入生化池，对有机物进行微生
物降解，达到去除COD、BOD等污染物的效果。
3. 化学处理：将生物降解后的水流入沉淀池，加入氯化铁和聚
合氯化铵等化学试剂，使残余污染物凝结沉淀，最终通过过滤、消
毒等处理达到排放标准。
设计参数
1. 废水水量：每天处理水量为500m³。
2. 处理工艺：生物降解+化学处理。
3. 处理周期：处理周期为24小时。
4. 设计指标：废水处理后COD、BOD达到一级排放标准。
设计方案
1. 废水初步处理：采用原水泵提升、格栅去除泥沙、SBR反应器调整PH值，中间槽收集再通过提升泵流入下一级处理工艺。
2. 生物降解：采用SBR法反应器进行有机物生物降解处理，膜生物反应器后与化学池结合进行污水处理。
3. 化学处理：生物处理后的水通过聚合氯化铵及氯化铁进行化学沉淀，通过生产水泵将处理水体提升送入过滤池，在过滤池中再次混合枯燥砂，处理精度逐级升高。
结论
本设计方案结合了生物处理和化学处理工艺，经过多次实验优化，确保了处理过程的可行性和有效性。
经测算，该设计方案运行成本较低，且最终达到了排放标准，具有一定的推广价值和应用前景。
污水处理工程设计方案
污水处理工程设计方案
随着城市化的加快和工业化的发展，城市污水处理成为一项重要的任务。
在设计污水处理工程方案时，需要考虑以下要点：
1. 设计依据和目标：根据当地的环保要求和排放标准，确立设计的依据和目标。
2. 污水处理过程：选择合适的污水处理工艺和技术，包括初级处理、中级处理和高级处理等环节，以达到处理效果要求。
3. 污水处理设备：选择合适的处理设备，如格栅、沉淀池、曝气设备、混凝剂投加装置等，确保设备的稳定性和可靠性。
4. 污水处理系统：设计合理的污水流程和管网，包括进水口、生化池、沉淀池、氧化池、消毒池等，确保污水能够顺利流经每个环节进行处理。
5. 电气自动化系统：设计合理的电气系统和自动化控制系统，确保设备的正常运行和水质的稳定。
6. 污泥处理：设计合理的污泥处理系统，包括污泥脱水、污泥干化等环节，确保污泥的安全处理和资源化利用。
7. 废水回用：考虑设计废水回用系统，将处理后的污水用于景观灌溉、冲厕水等方面，提高水资源利用率。
8. 运维管理：考虑运维管理的可行性和经济性，确保污水处理
工程长期稳定运行，并对设备进行定期检查和维护。
总之，污水处理工程设计方案需要综合考虑环保、经济和可行性等因素，确保处理效果达到排放标准，为城镇的环境保护和可持续发展做出贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2t/d乳胶废水处理工程设计方案杭州维华环境工程技术有限公司浙江工业大学2010年06月06 日目录第一章概论 (3)1.1 项目概况 (3)1.2 设计原则 (3)1.3 设计依据 (3)1.4 设计范围 (4)第二章工艺方案 (5)2.1 设计进水水质水量 (5)2.2 设计出水水质 (5)2.3 工艺选择 (5)2.4 废水处理工艺思路及原理 (6)2.5 废水处理工艺方案 (7)2.6 废水处理效果 (8)2.7 主要构筑物设计参数与设备选型 (9)第三章电气仪表与自动控制 (13)3.1 电气 (13)第四章安全生产和环境保护 (15)4.1 安全生产 (15)4.2 环境保护 (15)第五章项目实施计划和进度要求 (17)5.1 实施步骤与原则 (17)5.2 建设周期 (17)5.3 设计、施工及安装 (17)5.4 调试及试运转 (18)第六章工程投资概算 (19)第七章运行成本分析 (21)7.1污水处理各项费用计算 (21)7.2污水处理运行费用 (21)第一章概论1.1 项目概况企业生产产生废水大约1~2t/d，目前建设有一套混凝气浮-吸附处理工艺，出水未能达到相关排放标准。
本单位受企业方委托，在合理分析企业意见建议的基础上，根据同类废水特征及工程实施经验，编制了本项目的废水处理工程设计方案，仅供有关专家、环保管理部门和建设单位认定后组织实施。
1.2 设计原则（1）科学规划，合理布局；（2）设计方案经济、合理、科学；●废水处理工程应选择处理效果好、技术先进、稳定可靠、适应性强、经济合理、运行灵活、投资省、占地少、管理操作方便的成熟工艺；●生产过程中废水水量水质变化大，因此，废水处理工艺必需耐水质水量负荷的冲击，能够确保生产废水终年达标排放；（3）保护环境，减少二次污染；妥善处理污水处理过程中产生的污泥，防止产生二次污染。
1.3 设计依据✧《中华人民共和国环境保护法》✧《污水综合排放标准》GB8978—1996✧《建筑给水排水设计规范》GBJ15-88✧《室外排水设计规范》 GBJ14/87✧《给水排水工程结构设计规范》 GBJ69-84✧《工业与民用配电系统设计规范》GB50052-92✧《供配电系统设计规范》 GB50052-95✧《低压配电装置及线路设计规范》 GB50054-95✧《电力工程电缆设计规范》 GB50217-94✧桐公司提供的其他相关资料及其意见建议1.4 设计范围本方案生产工艺、废水成分、产量等，选择合适的废水处理技术路线，进行合理的工程设计。
具体设计范围包括：1) 污水处理系统构筑物、设备；2) 管道、电气、仪表及给排水等必要的辅助设施；污水处理厂内部的道路、绿化等均由业主自行解决，以保证污水处理厂区内整体设计的统一协调。
第二章工艺方案2.1 设计进水水质水量根据业主提供的资料及其建议，公司废水平排水量将达到1~2m3/d，由于原污水浓度极高，则企业建议采用10倍稀释后处理，则设计废水处理规模定为20 m3/d，合计1t/h。
设计进水水质为：COD Cr≤9000 mg/L2.2 设计出水水质设计出水水质达到设计出水水质达到《污水综合排放标准》（GB8978—1996）一级标准及环保局的要求标准，即：COD Cr≤100mg/L。
2.3 工艺选择物理化学法作为污水站的预处理技术手段，可以明显改善和提高后续生物处理效果，主要技术方法如下：·混凝法：混凝反应不仅能去除废水中的胶体颗粒和吸附在胶体表面上的表面活性剂，而且还可与溶解在水相中的表面活性剂形成难溶性的沉淀。
国内对于混凝法的研究主要集中在对混凝剂的复配使用和对新型混凝剂的开发上。
·泡沫分离法：向废水中通入压缩空气产生大量气泡，使废水中的表面活性剂和油剂吸附于气泡表面上，并随气泡浮升至水面富集形成泡沫层，除去泡沫层即可。
泡沫分离法对于非连续性排放的水质、水量变化较大的含表面活性剂废水是一种理想的工艺选择。
·吸附法：利用多孔性固体吸附剂处理污染物时，污染物中的一种或几种组分，在分子张力或化学键力作用下，被吸附在固体表面，从而达到分离的目的。
有研究表明，改性粉煤灰对废水中的表面活性剂吸附性能良好。
目前废水处理的主要工艺为生物处理工艺，目前成熟的生物处理工艺有好氧生物工艺包括活性污泥法、生物接触氧化法、序批式活性污泥法（SBR）等等和厌氧生物工艺包括上流式厌氧污泥床（UASB）、厌氧滤池等等。
其中，生物接触氧化法被广泛应用于中小规模的污水处理系统。
（1）厌氧处理方法主要包括厌氧接触法、厌氧生物滤池、升流式厌氧污泥床UASB。
其显著特点如下：高浓度微生物量；能耗低：只需要废水提升泵而基本不再需要其它动力；处理负荷高、处理效率高；剩余污泥产生量少；占地面积小；（2）生物膜法生物膜法是使微生物群体附着在固体填料的表面,形成一层生物膜,并让它与废水接触,使废水净化的方法。
生物膜反应器分为生物滤池、生物转盘和生物接触氧化等。
生物接触氧化工艺具有如下特点：生物量高：生物填料有利于生长缓慢的微生物的富集，提高难降解有机物的去除效率；处理负荷高、处理时间短，处理效率高，节省用地；出水水质稳定：抗冲击负荷能力强，生物膜受其影响小，容易恢复活性；动力消耗低：填料的存在增加了氧的传质效果，省去污泥回流系统，电耗降低；污泥产量低。
由于该废水有机物浓度高，内含有高浓度的表面活性剂，可生化性不是很好，采用厌氧水解和好氧组合工会仪处理，可以充分整合两者的工艺优势，能够显著地提高废水的处理效率并降低运行费用。
2.4 废水处理工艺思路及原理首先采用企业现有的混凝气浮工艺处理废水，可去除大分子有机物；然后采用生化工艺通过微生物分解废水中的大部分有机物分子；组后经过预氧化—生物处理工艺去除残余有机物分子，确保废水达标排放。
2.5 废水处理工艺方案1 工艺流程从废水水质和生物处理工艺特点出发，选择厌氧-好氧生物处理作为该工艺方案的主要单元，以满足工艺设计出水要求。
其中，混凝气浮池和吸附池采用原有的设施。
具体工艺流程如下：2 工艺说明废水自动流入调节池，调节池出水通过提升泵进入混凝气浮系统。
首先经过混合反应系统，絮凝剂、分散剂与废水中乳化状污染物反应，将该类有机物吸附，并提高其疏水性；反应后的废水流入分离系统，此时加压系统通过空气压缩机和增压泵提高压缩空气进入分离系统，由释放器放出微米气泡；该气泡具有强大的比表面积，可以有效地吸附反应产生的絮体，将其与废水分离，浮游到水面，经过刮渣机进入污泥池。
澄清的废水自动流入集水池。
集水池提升泵将废水给入到UASB塔，该塔内生长有丰富的厌氧微生物。
厌氧微生物在不需要外加能源的作用下，降解有机物，并且将难以生物降解的大分子有机物转化为容易生物降解的小分子有机物，减轻了后续好氧池的处理负荷，降低了工艺能耗。
有机物的去除效率可以达到50%以上。
同时消减后续好氧池所产生的剩余污泥，消除系统中外排污泥。
UASB塔出水以自流进入好氧池，好氧微生物具有较高的生物活性，迅速分解残余的有机物，将有机物转化为CO2和H2O，保证出水水质达标。
该池中设置了组合填料，微生物可以附者在填料上生长，这样确保微生物不容易流失，而且可以维持缺氧池内高浓度的微生物数量，保证较高的处理效率。
经过好氧生物处理后残余的有机物难以再采用生物处理，因此必须采用氧化技术分解处理，难生物降解的有机物或者彻底分解为无机小分子或者转化为可生物处理的有机小分子。
预氧化单元可明显改善有机分子的生物处理效果。
生物接触氧化池可继续氧化预氧化转化的有机分子，以确保排水达标排放。
二沉池的剩余污泥在污泥泵的提升作用下进入好氧池补充其生物污泥；预氧化产生的物化污泥进入已有污泥池脱水处理。
2.6 废水处理效果废水处理工艺各单元的处理效果见表2-1。
表2-1 废水预处理效果2.7 主要构筑物设计参数与设备选型1 调节池-混凝气浮处理系统已有。
2 集水池钢筋砼结构，建筑尺寸： 1.5 m×1.5 m×3.0 m。
配置2台提升泵，1用1备，型号为25ZW-3-12性能参数：流量： 3 m3/h扬程：12 m功率：0.75 kW3 UASB塔碳钢衬胶防腐，内部设置三相分离器、配水器、水封器。
UASB塔池设计参数：停留时间： 30 h有机负荷： 3.0 kg COD/m3·d有效容积： 30 m3建筑尺寸： 2.5 m×2.5 m×6.0 m 配置2台循环水泵，型号为32GW5-12性能参数：流量： 5 m3/h扬程：12 m转速：2900rpm功率：0.75 kW4 好氧池钢筋砼结构，内装组合填料，池底铺设微孔曝气器。
反应池设计参数：停留时间： 36 h有效容积： 36 m3建筑尺寸： 4.0 m×2.5 m×4.5 m 配置1个药剂搅拌罐，采用重力流自动滴加营养液。
5 二沉池钢筋砼结构，采用竖流式沉淀池。
反应池设计参数：停留时间： 2.0 h表面负荷率： 0.48 m3/m2.h建筑尺寸： 1.5 m×1.5 m×3.0 m 配置单管道排污泵1台，型号为32GW5-12性能参数：流量： 5 m3/h扬程：12 m转速：2900rpm功率：0.75 kW6 预氧化池钢筋砼结构。
预氧化池设计参数：停留时间： 3.0 h有效容积： 3 m3建筑尺寸： 1.5 m×1.5 m×3.0 m 配制一体化竖流式沉淀池。
沉淀池设计参数：停留时间： 2.0 h表面负荷率： 0.48 m3/m2.h建筑尺寸： 1.5 m×1.5 m×3.0 m 配置单管道排污泵1台，型号为32GW5-12性能参数：流量： 5 m3/h扬程：12 m转速：2900rpm功率：0.75 kW配置4套氧化剂加药系统，功率为0.2kW。
7 生物接触氧化池钢筋砼结构，内装组合填料，池底铺设微孔曝气器。
反应池设计参数：停留时间： 8 h有效容积： 36 m3建筑尺寸： 1.5 m×1.5 m×3.0 m8 斜管沉淀池钢筋砼结构，采用斜管沉淀池。
沉淀池设计参数：停留时间： 2.0 h表面负荷率： 0.48 m3/m2.h建筑尺寸： 1.5 m×1.5 m×3.0 m 配置单管道排污泵1台，型号为32GW5-12性能参数：流量： 5 m3/h扬程：12 m转速：2900rpm功率：0.75 kW9 鼓风机鼓风机主要为生化池中微生物繁殖和降解有机物供氧。
采用三叶式罗茨鼓风机，仪器型号3L13XD，2台，一用一备。
性能参数：风量： 3.15m3/min升压：4000 mmH2O功率： 4.0 kw第三章电气仪表与自动控制3.1 电气3.1.1设计范围本工程电气设计范围为污水处理厂内全部供配电。
