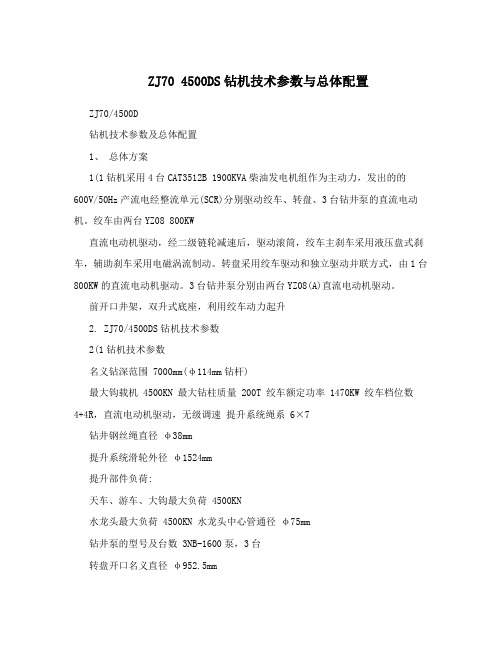

ZJ70 4500DS钻机技术参数与总体配置
ZJ70 4500DS钻机技术参数与总体配置ZJ70/4500D钻机技术参数及总体配置1、总体方案1(1钻机采用4台CAT3512B 1900KVA柴油发电机组作为主动力，发出的的600V/50Hz产流电经整流单元(SCR)分别驱动绞车、转盘、3台钻井泵的直流电动机。
绞车由两台YZ08 800KW直流电动机驱动，经二级链轮减速后，驱动滚筒，绞车主刹车采用液压盘式刹车，辅助刹车采用电磁涡流制动。
转盘采用绞车驱动和独立驱动并联方式，由1台800KW的直流电动机驱动。
3台钻井泵分别由两台YZ08(A)直流电动机驱动。
前开口井架，双升式底座，利用绞车动力起升2. ZJ70/4500DS钻机技术参数2(1钻机技术参数名义钻深范围7000mm(φ114mm钻杆)最大钩载机 4500KN 最大钻柱质量 200T 绞车额定功率 1470KW 绞车档位数4+4R，直流电动机驱动，无级调速提升系统绳系6×7钻井钢丝绳直径φ38mm提升系统滑轮外径φ1524mm提升部件负荷:天车、游车、大钩最大负荷 4500KN水龙头最大负荷 4500KN 水龙头中心管通径φ75mm钻井泵的型号及台数 3NB-1600泵，3台转盘开口名义直径φ952.5mm转盘挡位数 2+2R，无级调速井架有效高度及类型 45m，“K”型底座形式双升式钻台高度 10.5m 钻台面积12000mm×13000mm转盘梁底面高度 8.92m 动力传动方式 AC-DC-AC，一对一矢量控制全数字柴油发动机组型号 CAT3512B/SR4B 机组台数×发电机容量 4台，1900KVA 柴油机输出功率 1310KW 柴油机转速 1500r/min 发电机型号及参数 SR4B，1900KVA，600V/50hz，cosφ=0.7 辅助发电机组台数及参数 1台，400KW，1500r/min 400v,50Hz,3相直流电动机绞车 2台，800KW转盘 1台，800KW直流控制单元(SCR) 一对一控制，6套单元输入电压 600V(AC)输出电压 0~750V(DC)电传系统 AC-DC-AC，矢量控制全数字传动方式 600V(AC)输入电压 0~600V(DC)输出电压 600V(3相)/400V(3相)/230V(单相)，50Hz高压管汇φ103mm×35MPa，留压井管汇与固井管汇接口立管通径φ103mm×35MPa，钻台双立管，地面单管汇33钻井液罐 8个罐，总容量450m，有效容量400 m33储气罐 2.5 m+4 m气源压力 1.0 MPa3柴油罐两个罐，总容量100 m，带泵组，流量计，所有阀门耐油、采用法兰式连接3工业用水罐套装水罐 (60+40)m3冷却水罐 25 m2(2钻机主要部件的技术参数2(2(1TC450-10天车(符合API SPEC 8A/4F)最大钩载(6×7轮系) 4500KN主滑轮数 7个主滑轮直径φ1524mm钢丝绳直径φ38mm辅助滑轮数 4个辅助滑轮直径φ360mm适应钢丝绳直径φ19mm2(2(2YC450游车(符合API SPEC 8A)最大钩载机 4500KN主滑轮数 6个主滑轮直径φ1524mm适用钢丝绳直径φ38mm2(2(3DG450大钩(符合API SPEC 8A)最大钩载机 4500KN主钩口开口尺寸 220mm主钩口直径 180mm弹簧工作行程 200mm副钩口尺寸 120mm 2(2(4SL450-5两用水龙头(符合API SPEC 8A) 最大静负荷 4500KN最高转速 300r/min最高工作压力 35Mpa中心管内径φ75mm5 接头下端螺纹6 /inREG左旋 80 鹅颈管中心线与垂线夹角 152(2(5井架(符合API SPEC 4F规范)最大钩载机 4500KN有效高度(钻台面至天车梁底面) 45m二层台安装高度 24.5,25.5,26.5m二层台立根容量 7280m(127mm钻杆，28m立根，260柱) 10in钻铤4柱，8in钻铤6柱抗风能力停钻工况(无钩载，二层台满立根)36m/s保全工况(无钩载，二层台无立根)47.8m/s起放井架 ?8.3 m/s死绳固定器型号 JZG41A安装位置司钻对侧、井架腿部(井架底座)传感器张力式最大死绳载荷 410KN钢丝绳尺寸φ38mm(1 1/2in)2(2(6底座(符合API SPEC4F 规范)钻台面高度 10.5m转盘梁底面高度 8.92m钻台面积12000mm×13000mm转盘梁最大静载荷 4500KN立根盒额定载荷 2200KN立根盒容量 7280m(127mm钻杆，28m立根)及10in钻铤4柱，8in钻铤6柱防喷器吊装装置 :最大提升负荷2×250=500(KN)最大提升行程 3.2m最大提升速度 26.3m/s最大下放速度 55.8m/s最大水平移动速度(双向) 55.8m/min液缸直径 220mm液压系统最大工作压力 16Mpa液压系统最大流量 120L/min钢丝绳直径φ28mm钢丝绳规格 6×37(无镀层绳式钢芯)滑轮直径φ149mm2(2(7JC70D绞车最大输入功率 1470KW(2000HP)最大快绳拉力 485KN提升档位数 4+4R主滚筒尺寸(直径×长度)开槽φ770mm×1361.15mm 刹车盘(直径×宽度)大1600mm×76mm适用钢丝绳直径φ38mm主刹车液压盘式刹车(4常开2常闭)辅助刹车电磁刹车(DSF-70)液压盘式刹车系统油压 7.5Mpa工作介质，液压油:冬季用低温抗磨液压油 L=HM20夏季 N46系统单泵额定流量 18L/min防爆电动机功率及转速 2台，2.2KW,1450r/min油箱容积 80L蓄能器容量 4台，6.3L油箱电加热功率 1KW3 液压站冷却器水流量 2m/h工作钳的设计制动力矩 140KN安全钳的设计制动力矩 70 KN2(2(8ZP375转盘(符合API SPEC 7K规范)及转盘驱动装置最大静载荷 5850KN通孔直径 952.5mm最大工作扭矩 32362N.m最高转速 300r/min齿轮传动比 3.56中心距离 1353mm 2(2(9司钻控制房钻井仪表:输入电压 220V(AC),?20%频率 50Hz，?30%UPS电源输出电压 220V(AC),?1.5%UPS电源输出频率 50Hz，?1%不间断电源UPS1KVA外界中断供电时可连续工作时间 ?15min适应环境湿度 -40~50?相对湿度 90% 2(2(10 3NB-1600机泵组最大缸套尺寸 190mm最高压力 34.3Mpa冲程 305mm额定冲次 120冲/min2(2(11钻井液管汇最大工作压力 35Mpa公称通径φ103mm(4in)工作湿度范围 -30~121?特点钻台采用双立管，地面采用单管汇，配抗震压力表，采用公、英制双表盘2(2(12固控系统ZX-60联振动筛处理量 60L/S2 筛网面积2.12m×1.29m=3.096m筛网规格 30~120目电动机功率 2台，2.25KW电动机转速 1500r/minZCQ1/4真空除气器:3 处理量 360m/h真空度 600mmHg功率 3KW+30KWZQJ250×2除砂清洁器:旋流器 2个，250mm3 处理量 200m/h工作压力 0.2~0.3Mpa筛网目数 80~120目筛网面积1000mm×600mm电动机 1.5KW,1400r/minZQJ125×8-1.3×0.6除泥清洁器: 旋流器 8个，125mm3 处理量 200m/h工作压力 0.3~0.4Mpa筛网目数 120~200目筛网面积1300mm×600mm激振电动机 1.5KW,1445r/min LW450-842N离心机:滚筒最高转速 1800 r/min差速比 80:13 最大处理量 350 m/h主电动机功率 28KW辅助电动机功率 7.5KW供液泵功率 7.5KWLW600-1019N离心机:滚筒最高转速 1800 r/min差速比 80:13 最大处理量 60m/h主电动机功率 45KW辅助电动机功率 7.5KWSB6in×8in-12 1/2in除砂泵、除泥泵: 3 流量: 200m/h扬程 36m转速 1480r/min效率 66%泵出口直径 3in泵进口直径 4in电动机功率 55KW/50HzSB6in×8in-12 1/2in加重泵:3 流量: 200m/h扬程 36m转速 1480r/min效率 66%泵出口直径 6in泵进口直径 8in电动机功率 55KW/50HzSB6in×8in-12 1/2in补给泵:3 流量: 80m/h扬程 23m转速 1480r/min泵出口直径 3in泵进口直径 4in电动机功率 11KWDN150喷射式混合漏斗:工作压力 0.3Mpa3 处理量 200m/hNJ15钻井液搅拌器:叶轮直径φ900mm叶轮转速 73r/min电动机功率 15KWNJ7.5钻井液搅拌器:叶轮直径φ750mm，φ550mm叶轮转速 73r/min电动机功率 7.5KWNJ5.5钻井液搅拌器:叶轮直径φ750mm叶轮转速 73r/min电动机功率 5.5KW 2(2(13气源及气源净化装置压缩机组型号 SA350螺杆压缩机组3 排气量 5.3 m/min排气压力 1Mpa冷却方式风冷配套电动机 37KW-380V3 气罐容积 2个，2.5 m2(2(14货物升降机TS-15额定载荷 15KN提升行程 10.5m提升速度 0.2~0.5m/s电动机功率 11KW钻台、地面、提篮内三点均可控制，电器防爆 2(2(15水罐、油罐及供油系统3 冷却水箱 25 m，用于绞车刹车系统的冷却，电动离心泵两台(防3爆电器)及循环管路，套装水罐，总容积100 m3 钻井用水罐由两个罐组组成，总容积100 m，配有供油泵组、过3滤器与流量计。

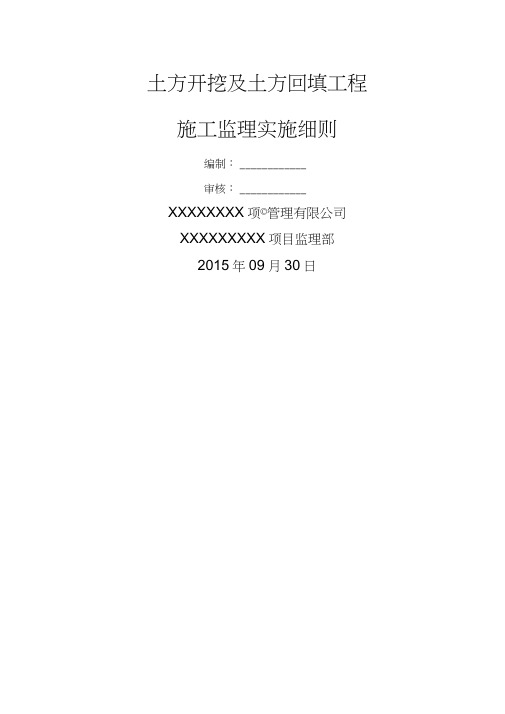

土方开挖及回填工程监理细则
土方开挖及土方回填工程施工监理实施细则编制：____________审核：____________XXXXXXXX项©管理有限公司XXXXXXXXX项目监理部2015年09月30日目录一、工程概况............................................................. 0.二、编制依据............................................................. 0.三、适用范围............................................................. 1.四、监理工作流程............................................................. 1...五、监理工作的质量目标值..................................................... 1..六、设计要求................................................................. 1.七、规范要求............................................................. 1.A、土方开挖 ............................................................... 1.B、土方回填 ............................................................... 3.八、监理工作方法、监控要点及措施................................... 4..8.1 审核土方开挖及土方回填工程施工方案............................ 4.8.2 旁站监理的内容及要求.................................................... 5..A、土方开挖 ............................................................... 5.B、土方回填 ............................................................... 5.8.3 土方开挖和土方回填工程监理控制要点............................ 5.8.5 预防土方工程质量常见病多发病的措施.......................... 1. 18.6 关键工序和部位的影像资料.............................................. 1..2九、施工承包单位向监理单位提交的报审表及相关资料 (12)XXXXXXXXX 项目土方开挖及土方回填工程施工监理实施细则一、工程概况1、工程名称：2、工程地点：。
(完整版)桩基础作业(附答案)
第3章 桩基础【习题3— 1】（注岩2003C15 一钻孔灌注桩，桩径d 0.8m ，桩长I 10m ，穿 过软土层，桩端持力层为砾石。
如图所示，地下水位在地面下 1.5m ，地下水位 以上软黏土的天然重度为17.1kN m 3，地下水位以下软黏土的有效重度'9.4kN m 3。
现在桩顶四周大面积填土，填土荷载 p 10kPa ，按《建筑桩基 技术规范》JGJ9— 2008,计算该单桩基础由于填土引起的负摩阻力下拉荷载最 接近下列哪个选项的数值（负摩阻力系数 n 0.2）?A 393kNB 286kNC 264kND 238kNi z i117.1 1.5 12.8kPa 21i z i 17.1 1.59.4 7.5 60.9kPa2答案为B 286kN【习题3— 2】（注岩2004D14某端承型单桩基础，桩入土深度12m ，桩径d 0.8m 中性点位于桩顶下6m ,桩顶荷载Q 500kN ，由于地表大面积堆载而产生了负班级:学号: 姓名:地下水位以上，i 11mZ m1m 121' P1 10 12.8 22.8kPan q s1n11kPa地下水位以下，i 12mZm1m 12解：l n l 。
0.9 l n 09。
0.9 102' P210 60.9 70.9kPa nq s2n2 2 nQgnu q Si l i1.0i 1 0.8 4.6 1.5 14.2 7.5285kNkPa摩阻力，负摩阻力平均值q ： 20kPa ，按《建筑桩基技术规范》JGJ9—2008计 算，桩身最大轴力最接近下列哪个选项的数值？ A 500kNB 650kNC 800kND 900kN解： Q g 1nUnq Si l ii 11.0 0.8 20 6 301.6kNQ maxQ ° Q g n 500 301.6 801.6kN答案为C 800kN【习题3-3】（注岩2012D10某正方形承台下布端承型灌注桩 9根，桩身直径 为700mm ，纵、横桩间距均为2.5m ，地下水位埋深为0m ，桩端持力层为卵石， 桩周土 0~5m 为均匀的新填土，以下为正常固结土层，假定填土重度为 18.5kN m 3，桩侧极限负摩阻力标准值为30kPa ，按《建筑桩基技术规范》JGJ 94 —2008考虑群桩效应时，计算基桩下拉荷载最接近下列哪个选项？ A 180kN B 230kN C 80kN 答案：（B ）【解】按《建筑桩基技术规范》JGJ 9—2008第5.4.4条计算nQ nn [gnuq si li，i 1D 330kNSax Say2.5 2.5 0.7 30 O' 8.540.7672桩端持力层为卵石，查表 5.4.4—2，l n l 00.9 l n 0.91。
Q-1 梯形断面渠道土石方工程量计算程序
文件：D:\water\SLSDW\INT\Q-1-1.out************************************************************************ ***** 梯形断面渠道土方工程量计算书 Q-1 ***** ************************************************************************ 起点渠底设计高程 H0+000= 61.50 渠底设计宽度 B= 10.00渠深= 1.00 堤宽= 4.00边坡系数 M= 1.500 渠道纵坡 I= 0.00200衬砌厚度= 0.30 垫层厚度= 0.40总长= 1600.00桩号地面高程设计高程挖方填方0 65.30 61.50 0.00 0.00100 63.80 61.30 6176.70 0.00200 60.50 61.10 2477.44 220.09300 61.60 60.90 918.29 524.83400 63.40 60.70 3483.23 0.00500 63.30 60.50 5333.74 0.00600 63.80 60.30 6146.70 0.00700 62.90 60.10 6146.70 0.00800 64.10 59.90 6910.54 0.00900 64.20 59.70 8731.57 0.001000 62.50 59.50 7452.13 0.001000 m 一公里挖方量一公里填方量53777.03 744.92 桩号地面高程设计高程挖方填方1100 61.30 59.30 4874.15 0.00 1200 60.20 59.10 3142.88 0.00 1300 59.30 58.90 1820.97 0.00 1400 62.60 58.70 4498.31 0.00 1500 63.50 58.50 8988.81 0.00 1600 61.30 58.30 8042.73 0.00 1600m 渠道 总挖方量 总填方量 85144.86 744.92总衬砌方 总垫层方 6705.06 9095.11Q-1 梯形断面渠道土石方工程量计算程序作者 潘乐平（新疆和田地区水电勘测设计队）一、程序功能已知渠道起始断面渠底设计高程、底宽、渠深、堤顶宽、边坡系数、纵坡、衬砌厚度、垫层厚度、总长、桩号及地面高程，计算各断面渠底设计高程和渠道土石方工程量：每两个桩号之间的挖、填方；每公里累计挖、填方；全线累计总挖、填方和衬砌方量、垫层方量。
临时便道
目录一、编制依据、编制范围及项目概况 ............................................... - 1 -1、编制依据 ......................................................................................... - 1 -2、编制范围 ......................................................................................... - 1 -3、工程概况 ......................................................................................... - 2 -二、临时施工便道 ............................................................................... - 3 -1、临时便道、便桥布臵原则 ............................................................. - 3 -2、主要施工便道布臵 ......................................................................... - 4 -3、便道规划设计 ................................................................................. - 6 -4、工期及机械人员配备 ..................................................................... - 7 -5、便道施工 ......................................................................................... - 7 -6、各项措施 ....................................................................................... - 10 -7、施工便道复垦 ............................................................................... - 13 -一、编制依据、编制范围及项目概况1、编制依据（1）国家有关方针政策，以及国家和铁道部有关规程、规范和验标等。
半挖半填(K40+480~K41+000)
施工技术方案一、组织设计：安楚高速公路第二合同段K40+480~K41+000路基地处旱地，该段路基半填半挖路基,计划开工日期为2003年5月3日，计划完工日期为2003年10月17日，现场安排工人20人，推土机一台，装载机二台，自卸式5汽车十台，压路机两台，挖掘机一台, 平地机一台，现场施工负责人一人，现场技术员一人，现场质检员一人，试验工程师一名。
二、施工图（附后）三、施工方案：1、清理场地，对路基填方范围内杂草、淤泥、耕植土、垃圾等废料予以清除，并铲除30cm表土，清除表土后，用压路机压实；2、测量放样，准确控制半填半挖路基路基范围；3、路基填筑时，插杆挂线，控制好高程及每层厚度；4、严格控制路堑边坡，预留边坡保护厚度，以人工配合机械清除边坡；5、土质风化层选用大功率松土机械施工，禁止爆破以保证边坡稳定和线路安全；6、机械车辆人工有序配合，现场技术人员全过程旁站，文明施工，兼顾环保。
四、技术控制措施：1、现场技术人员一定要熟悉图纸，掌握有关质量检验评定标准和技术规范的内容，熟知技术规范和项目建设管理办法中对路基填方的有关条款、说明；2、在施工过程中现场技术员要合理安排调度机械人员，认真指导工人施工，及时发现问题，并在第一时间将情况上报技术负责人和现场监理工程师；3、现场技术员在控制好路基换填的范围，共同参与测量放样，并控制好片碎石层高。
五、质量控制措施：1、严格按照路基填方的施工工艺，指导机械人员施工；2、清除表土，并用压路机压实；3、碾压遍数和层厚均符合规范要求；4、技术员全过程旁站；5、任何一道工序必须请监理工程师检验合格方可进行下一道工序。
六、安全生产措施：现场技术人员、质检员和现场施工负责人要确保施工中的安全生产。
1、现场施工作业必须严格按照安全操作规程进行；2、工地用电必须专人负责，带电设备要设立警示标志并有防护措施；3、机械操作手必须持证上岗；4、配备完备的交通警示标志，禁止施工人员、设备横穿公路；5、所有人员树立安全生产意识，坚决杜绝施工生产伤亡事故。
1地基处理(桩基、换填)监理细则
新建铁路贵阳枢纽小碧经清镇东至白云联络线全部工程施工监理标(路基专业)第一册地基处理监理实施细则编制：蒲勇王治江黄仁腾耿彦朝李忠林樊艳批准：中铁二院（成都）咨询监理有限责任公司贵阳枢纽西南环线铁路工程监理站二零一四年二月贵阳枢纽西南环线铁路工程监理站 地基处理监理实施细则中铁二院(成都)咨询监理有限责任公司 路基专业I目 录1 编制依据 ........................ 错误！未定义书签。
2专业工程的特点及技术、质量标准 ... 错误！未定义书签。
3监理工作范围及重点 ............... 错误！未定义书签。
4监理工作的流程................... 错误！未定义书签。
5监理工作控制要点、目标及手段 ..... 错误！未定义书签。
6地基处理监理工作方法与措施 ....... 错误！未定义书签。
7 旁站具体部位和工序 .............. 错误！未定义书签。
贵阳枢纽西南环线铁路工程监理站 地基处理监理实施细则 中铁二院(成都)咨询监理有限责任公司 路基专业- 1 - 1 编制依据1.1《铁路路基工程施工质量验收标准》（TB10414-2003）；1.2《铁路混凝土工程施工质量验收标准》（TB10424-2010）；1.3《铁路站场工程施工质量验收标准》TB 10423-2003；1.4《客货共线铁路路基工程施工技术指南》（TZ 202-2008）；1.5《铁路工程地基处理技术规程》（TB10106-2010 J1078-2010）；1.6《高速铁路路基工程施工质量验收标准》（TB10751-2010）；1.7铁路用各种建筑材料技术标准、检验、试验现行标准；1.8国家、原铁道部、铁路总公司相关行业其他现行标准、规范；1.9已批准的《贵阳枢纽西南环线铁路工程监理规划》；1.10已批准的实施性施工组织设计。
2专业工程的特点及技术、质量标准2.1工程项目概况2.1.1工程概述小碧经清镇东至白云联络线（不含清镇东站）线路全长70.955km 。
拦砂坝(空库、半库、满库)设计计算表格
Gn Gt Ean Eat
τ
Hk Eax Eaz Xf Zf
K
a
H
2
2
cos ( )
2
( ) 1
sin( ) sin( ) cos( ) cos( )
土与墙背间摩擦角δ (°) 挡土墙情况 墙背平滑,排水不良 墙背粗糙,排水良 墙背很粗糙,排水良好 墙背与填土见不可能滑动
主动土压力Pa
########
kN/m
Pa
Ka
K
a
H
2
2
cos (
2
主动土压力系数Ka
0.916
cos cos( ) 1
2
si
co
H
γ δ
计算参数
18.00 墙高(m) 20 土体容重(kN/m3) 10 土与墙背间摩擦角(°) 25 土的内摩擦角(°) 11.31 墙顶土坡坡度(°) 34.99 墙背与铅直夹角(°)(顺时针为负,逆时针为正) 5.833 合力作用点距墙踵距离(m) 18.00 墙高(m) 0.00 墙体每延米自重(kN/m) 0.000 重心至墙趾距离(m) 0.70 墙背坡比(顺时针为负,逆时针为正) 0.00 墙底坡比(顺时针为负,逆时针为正) 0.20 墙前坡比 0.80 挡墙顶宽(m) 0.00 墙趾宽度(m) 0.00 墙趾高度(m) 2969.00 主动土压力和剩余推力(取大者) 0.50 土对挡墙基底的摩擦系数 5.83 土压力作用点离墙趾的高度(m) 17.00 墙底水平投影宽度(m)
挡墙点坐标 点号 1 2 3 挡墙B 4 5 X0 Y2-3 0.000 18.000 X 3.600 4.400 17.000 0.000 Y 18.000 18.000 0.000 0.000
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工技术方案
一、组织设计：
安楚高速公路第二合同段匝DK0+000~+450 路基地处老路，立交区地段，该段半填半挖路基计划开工日期为2003年7月5日，计划完工日期为2003年12月10日，现场安排工人20人，推土机一台，装载机一台，自卸式汽车十八台，压路机一台，挖掘机一台，现场施工负责人一人，现场技术员一人，现场质检员一人，试验工程师一名。
二、施工图（附后）
三、施工方案：
1、清理场地，对路基范围内杂草、淤泥、耕植土、垃圾等废料予以清除，并铲
除30cm表土，清除表土后，用压路机压实；
2、测量放样，准确控制填方路基范围；
3、路基填筑时，插杆挂线，控制好高程及每层厚度；
4、机械车辆人工有序配合，现场技术人员全过程旁站，文明施工，兼顾环保。
四、技术控制措施：
1、现场技术人员一定要熟悉图纸，掌握有关质量检验评定标准和技术规范的内容，熟知技术规范和项目建设管理办法中对路基填方的有关条款、说明；
2、在施工过程中现场技术员要合理安排调度机械人员，认真指导工人施工，及时发现问题，并在第一时间将情况上报技术负责人和现场监理工程师；
3、现场技术员在控制好路基换填的范围，共同参与测量放样，并控制好片碎石层高。
五、质量控制措施：
1、严格按照零填零挖路基的施工工艺，指导机械人员施工；
2、清除表土，并用压路机压实；
3、碾压遍数和层厚均符合规范要求；
4、技术员全过程旁站；
5、任何一道工序必须请监理工程师检验合格方可进行下一道工序。
六、安全生产措施：
现场技术人员、质检员和现场施工负责人要确保施工中的安全生产。
1、现场施工作业必须严格按照安全操作规程进行；
2、工地用电必须专人负责，带电设备要设立警示标志并有防护措施；
3、机械操作手必须持证上岗；
4、配备完备的交通警示标志，禁止施工人员、设备横穿公路；
5、所有人员树立安全生产意识，坚决杜绝施工生产伤亡事故。
七、环境保护与水土保持措施：
环境保护是当今社会的一大主题，要充分利用自然资源的同时，要清醒地认识到环境保护的重要性，严把环境保护和美化环境关。
1、施工中最大限度地不占用征地线外的农田旱地；
2、不破坏农田水利灌溉系统，保证清洁施工；
3、做好施工段的水土保持，保护植被绿化。
