纳米碳材料及其应用
纳米碳材料的特性及应用

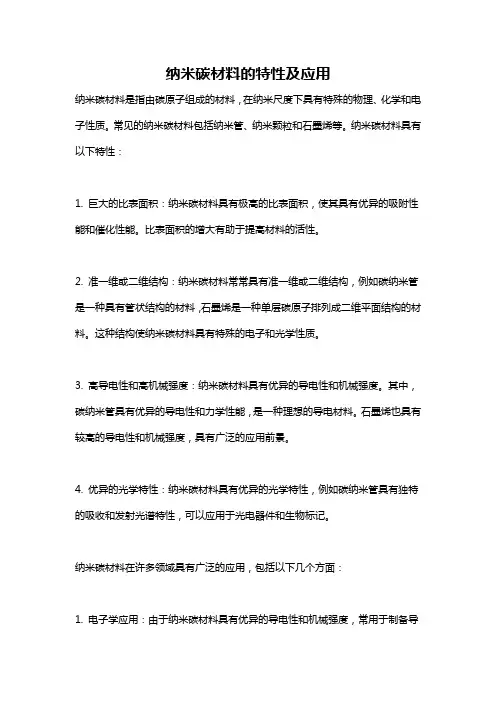

纳米碳材料的特性及应用纳米碳材料是指由碳原子组成的材料,在纳米尺度下具有特殊的物理、化学和电子性质。
常见的纳米碳材料包括纳米管、纳米颗粒和石墨烯等。
纳米碳材料具有以下特性:1. 巨大的比表面积:纳米碳材料具有极高的比表面积,使其具有优异的吸附性能和催化性能。
比表面积的增大有助于提高材料的活性。
2. 准一维或二维结构:纳米碳材料常常具有准一维或二维结构,例如碳纳米管是一种具有管状结构的材料,石墨烯是一种单层碳原子排列成二维平面结构的材料。
这种结构使纳米碳材料具有特殊的电子和光学性质。
3. 高导电性和高机械强度:纳米碳材料具有优异的导电性和机械强度。
其中,碳纳米管具有优异的导电性和力学性能,是一种理想的导电材料。
石墨烯也具有较高的导电性和机械强度,具有广泛的应用前景。
4. 优异的光学特性:纳米碳材料具有优异的光学特性,例如碳纳米管具有独特的吸收和发射光谱特性,可以应用于光电器件和生物标记。
纳米碳材料在许多领域具有广泛的应用,包括以下几个方面:1. 电子学应用:由于纳米碳材料具有优异的导电性和机械强度,常用于制备导电材料和电子器件。
碳纳米管和石墨烯等纳米材料可用于制备柔性电子器件、场发射材料和导电粘合剂等。
2. 催化应用:纳米碳材料具有较大的比表面积和良好的催化性能,可用作催化材料。
纳米碳材料在催化剂的设计和开发中起到重要的作用,特别是碳纳米管在应用于催化反应中具有较高的活性和选择性。
3. 吸附材料:纳米碳材料具有巨大的比表面积和优异的吸附性能,可用作吸附剂。
纳米碳材料对有机物质和重金属离子等具有良好吸附能力,可应用于环境污染物的吸附和处理。
4. 生物医学应用:纳米碳材料在生物医学领域具有广泛的应用。
纳米碳材料具有较好的生物相容性和生物活性,可以用于生物传感器、药物传递、组织工程和生物成像等方面。
5. 能源存储和转换:纳米碳材料在能源领域具有重要的应用价值。
碳纳米管和石墨烯等纳米材料具有较高的电导率,可用于制备电池电极材料、超级电容器和燃料电池等。
碳纳米材料 国家相关政策

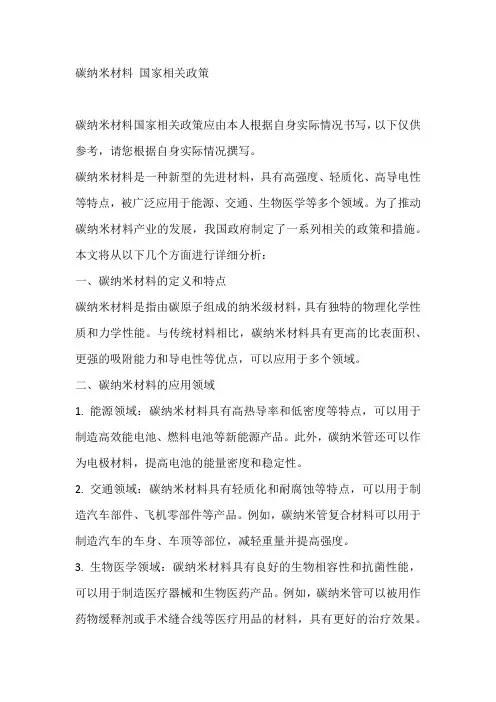

碳纳米材料国家相关政策碳纳米材料国家相关政策应由本人根据自身实际情况书写,以下仅供参考,请您根据自身实际情况撰写。
碳纳米材料是一种新型的先进材料,具有高强度、轻质化、高导电性等特点,被广泛应用于能源、交通、生物医学等多个领域。
为了推动碳纳米材料产业的发展,我国政府制定了一系列相关的政策和措施。
本文将从以下几个方面进行详细分析:一、碳纳米材料的定义和特点碳纳米材料是指由碳原子组成的纳米级材料,具有独特的物理化学性质和力学性能。
与传统材料相比,碳纳米材料具有更高的比表面积、更强的吸附能力和导电性等优点,可以应用于多个领域。
二、碳纳米材料的应用领域1. 能源领域:碳纳米材料具有高热导率和低密度等特点,可以用于制造高效能电池、燃料电池等新能源产品。
此外,碳纳米管还可以作为电极材料,提高电池的能量密度和稳定性。
2. 交通领域:碳纳米材料具有轻质化和耐腐蚀等特点,可以用于制造汽车部件、飞机零部件等产品。
例如,碳纳米管复合材料可以用于制造汽车的车身、车顶等部位,减轻重量并提高强度。
3. 生物医学领域:碳纳米材料具有良好的生物相容性和抗菌性能,可以用于制造医疗器械和生物医药产品。
例如,碳纳米管可以被用作药物缓释剂或手术缝合线等医疗用品的材料,具有更好的治疗效果。
三、碳纳米材料的产业发展现状及趋势近年来,随着全球对环保和可持续发展的重视,以及新能源汽车等行业的发展,碳纳米材料产业得到了迅猛发展。
我国政府也加大了对碳纳米材料的支持力度,出台了一系列政策和措施来促进其发展和应用。
目前,国内已经有多家企业涉足碳纳米材料行业,并且取得了不错的进展。
未来,随着技术的不断进步和应用领域的不断拓展,碳纳米材料产业将迎来更加广阔的市场前景和发展空间。
四、总结和建议总之,碳纳米材料作为一种新型的先进材料,具有广泛的应用前景和巨大的市场潜力。
为了推动其产业的发展和应用,建议政府部门和企业加强合作,共同推进技术研发和创新应用。
同时,政府部门还应加强对碳纳米材料的监管和管理,确保其在生产和使用过程中的安全和环保问题。
碳基纳米材料的生产和应用

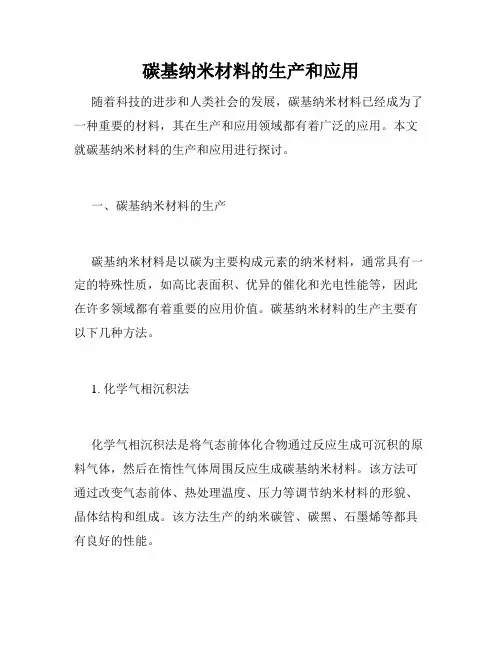

碳基纳米材料的生产和应用随着科技的进步和人类社会的发展,碳基纳米材料已经成为了一种重要的材料,其在生产和应用领域都有着广泛的应用。
本文就碳基纳米材料的生产和应用进行探讨。
一、碳基纳米材料的生产碳基纳米材料是以碳为主要构成元素的纳米材料,通常具有一定的特殊性质,如高比表面积、优异的催化和光电性能等,因此在许多领域都有着重要的应用价值。
碳基纳米材料的生产主要有以下几种方法。
1. 化学气相沉积法化学气相沉积法是将气态前体化合物通过反应生成可沉积的原料气体,然后在惰性气体周围反应生成碳基纳米材料。
该方法可通过改变气态前体、热处理温度、压力等调节纳米材料的形貌、晶体结构和组成。
该方法生产的纳米碳管、碳黑、石墨烯等都具有良好的性能。
2. 水热法水热法是将碳源、氧化剂、水反应,通过温度和压力的变化产生的反应物共同作用,合成碳基纳米材料。
水热法不仅能够在室温下制备出高比表面积的纳米材料,而且同时还具有可控性和重复性等特点。
3. 溶液凝胶法溶液凝胶法主要是通过溶液中的物质相互作用生成凝胶的过程,进而获得碳基纳米材料。
该方法的优点在于制备条件较为温和,而且可以控制成品的尺寸和形态,其生产的纳米碳粉体、纳米颗粒和共沉淀物等具有较佳的性能。
二、碳基纳米材料的应用碳基纳米材料由于其独特的特性,已经在许多领域得到了应用。
如下。
1. 能源领域碳基纳米材料具有优异的导电和导热性能,可以作为超级电容器、锂离子电池、燃料电池等的电极材料。
此外,纳米碳管和石墨烯等材料还可以作为催化剂,用于催化有机物的转化。
2. 生物医药领域纳米碳管和纳米颗粒可以用于生物医学成像和药物输送等,其高比表面积和氧化还原性质可以有效地改善药物性质,提高药效。
此外,纳米碳材料还可以用于人工器官、组织修复等领域。
3. 环境领域碳基纳米材料可以作为过滤材料、吸附剂、催化剂等,用于治理水、空气等环境污染。
此外,纳米碳材料还可以用于制备新型环保材料,如防水、耐磨等材料。
碳纳米材料的应用及其污染

影响污染物迁移转化
• 碳纳米材料具有较快吸附平衡速率及较高的吸附能力,环 境中的污染物一旦被碳纳米材料吸附,在环境介质中会随 碳纳米材料一起运移,污染物的环境行为因此可能发生改 变. • 碳纳米材料对于有毒化学物质的吸附还可能会改变污染物 的生物可利用性: 水溶液中溶解性有机质的存在虽然会增大疏水性有机物 的表观溶解度,但同时溶液中真正的自由相有机污染物的量 也会减少,污染物的生物可利用性反而降低.碳纳米材料在水 中的存在可能也会以类似的机制影响吸附在这些材料上的污 染物的生物可利用性.
潜在的健康影响
眼睛接触:可能引起眼睛不适 碳纳米管只有头发丝的几千分之一,异常坚硬 • 空气吸入:可能导致肺癌的形成,尘肺,肉芽肿或间皮瘤 并且导电性能优异,因此,使用范围非常广泛。然 • 食入:会刺激肠道,相关实验不足 而,人们现在知道,同样形状的纳米管和石棉纤维 • 皮肤接触:在现在,并不是完全了解纳米粒子从皮肤渗透 等会对人体肺部造成损害。因此,科学家想知道, 是否会对人体会造成不良影响的动物模型。然而,局部应用原 碳纳米管是否也会给人类健康带来负面影响。 料单壁碳纳米管到裸鼠体内已经证明造成皮肤过敏。在使用体 外培养的人皮肤细胞进行实验时显示,这两个单壁碳纳米管和 多壁碳纳米管可以进入细胞,造成亲释放,炎性细胞因子,氧 化应激,降低细胞生存能力。目前,相关模型不足,关于皮肤 接触纳米材料的研究正在进行中。
应用:碳纳米管
环境保护
• 在环境治理中的应用 利用碳纳米管优良的吸附能力,可以处理水中存在的重金 属污染物和 非金属无机化学毒物以及有机物污染物和有机性化学毒物。 • 在环境分析中的应用 • 碳纳米管独特的电学性能使其能够应用于环境分析。电极经过碳纳米 管的修饰可以有效地测定环境中的重金属离子、阴离子;基于碳纳米 管的化学传感器可用来检测多种气体。另外,碳纳米管的吸附性能还 可使其在色谱分析和固相萃取领域得到应用。碳纳米管独特的性质使 其能竹:为一种有其独特优势固相萃取剂。碳纳米管的吸附能力比活 性炭、硅石等要强,使用碳纳米管作为固相蒂取剂使样品的预处理过 程大大简化,可成功应用于对 州农药残 物和有机污染物的检测,能 获得娜想的分析效果,呵使检测限大幅提高”。
碳纳米材料的应用前景

碳纳米材料的应用前景随着科技的不断进步和需求的不断增长,人们对材料的性能和功能的要求也越来越高。
碳纳米材料作为一种颇具前景的新型材料,其应用前景十分广阔。
本文将从碳纳米管、碳纳米纤维和石墨烯三个方面来探讨碳纳米材料的应用前景。
1.碳纳米管碳纳米管是由碳原子构成的空心圆柱结构,其直径只有纳米级别,长度则可以达到数十微米,因此具有很强的机械性能和电学特性。
在纳米科技领域中,碳纳米管可以作为通道来传输电子和分子,具有电子学和扫描探针显微镜等制备方法的独特性质。
在能源、储存、导电等领域,碳纳米管也有着广泛的应用前景。
比如,在能量储存领域,碳纳米管被广泛应用于锂离子电池等电能存储系统中。
由于其高比表面积和良好的电导率,碳纳米管可以大大提高电池的能量密度和功率密度,从而提高电池的性能。
同时,碳纳米管也可以作为质子交换膜燃料电池的催化剂支撑体,以提高其效率和稳定性。
2.碳纳米纤维碳纳米纤维是碳纳米管的一种,但它是通过纤维化方法制备而成,具有更高的力学强度和更低的密度。
碳纳米纤维不仅可以用于增强复合材料中,还可以应用于电磁干扰屏蔽和导电材料等领域。
在增强复合材料领域中,碳纳米纤维一方面可以增强基体的力学性能,提高其强度和刚度,另一方面也可以渗透到基体内部形成导电路径,提高材料的导电性能。
此外,碳纳米纤维还可以用于高强度电缆的制备,以提高电缆的拉伸强度和断裂韧度。
3.石墨烯石墨烯是一种由碳原子组成的单层平面晶体结构,厚度只有一个碳原子层的纳米材料。
其在电学、光学、力学等领域的性能表现出色,是目前最为热门的碳纳米材料之一。
在电子学领域,石墨烯可以作为新型光电传感器、晶体管和基于量子点的荧光材料等器件的材料,具有重要的应用前景。
同时,石墨烯还可以作为新型薄膜太阳电池的电极材料,以提高光电转换效率和稳定性。
此外,在医学和环境领域,石墨烯也有着广泛的应用前景。
其中,在生物医学领域,石墨烯可以作为药物输送和光学成像等方面的材料;在环境领域,石墨烯可以作为新型吸附材料,用于水和大气污染的处理。
纳米碳材料的制备与应用

纳米碳材料的制备与应用纳米碳材料是一种颠覆性的材料科学,它的出现和发展始终引起人类和科学界的广泛关注。
在现代材料科学领域中,纳米碳材料的研究和应用已经成为一种重要的趋势。
纳米碳材料由于其独特的物理和化学性质,被广泛应用于电子、能源、催化、生物医学等领域。
一、纳米碳材料的制备碳材料是指除了碳化物以外,其主体的化学成分为碳元素的材料,其中纳米碳材料是指粒径在1~100纳米范围内的碳材料。
目前生成纳米碳材料的主要方法包括化学气相沉积、物理气相沉积、化学还原法和碳化物还原法等。
化学气相沉积法是一种常用的纳米碳材料制备方法。
该方法通过气相反应在高温下生成纳米碳材料,主要反应过程为碳源分解,碳原子聚合。
化学气相沉积法具有操作简单、系统复杂度低等优点,且制备的碳材料纯度高、晶体性能好。
但其存在碳纳米管或石墨烯布局不规则、有缺陷等问题。
物理气相沉积法是另一种纳米碳材料制备方法。
该方法主要包括热蒸发沉积和磁控溅射法。
热蒸发法将石墨块加热,然后在惰性气氛下将其沉积在基底上,可以制备出高度结晶、纯度高的纳米碳材料。
相较于热蒸发法,磁控溅射法制备出的纳米碳材料粒度更小、更均匀,并具有更好的电学性能,是当前制备高质量碳纳米管和石墨烯的主要方法之一。
化学还原法是制备石墨烯和纳米碳材料的重要方法之一。
该方法通过还原剂将氧化石墨中的氧还原成气体,从而生成石墨烯或纳米碳材料。
该方法具有制备过程简单、工艺稳定等优点,但也存在生产效率低、纳米碳材料质量参差不齐等问题。
碳化物还原法是化学气相沉积和物理气相沉积的结合,它利用碳化物气体对氧化的金属粉末进行还原,在高温条件下即可制造出有序的纳米碳材料。
这种方法具有制备成本低、生产效率高的优点,但是制备难度较大。
二、纳米碳材料的应用1. 电子领域纳米碳材料具有优异的电学性能,如电导率高、电子传输速度快、表面积大等,因此在电子领域得到广泛应用。
纳米碳材料可用于制造电子互联线、电子设备性能优化、电子材料弹性密度、增强机械性能等领域,可以提高材料的导电性能和橡胶塑性变形,产生优异的导电、射频(RF)和微波电磁性质。
碳纳米管的应用领域

碳纳米管的应用领域
碳纳米管是一种由碳原子构成的管状结构材料,具有优异的物理、化学和机械性能,因此在多个领域都有广泛的应用。
以下是一些碳纳米管的主要应用领域:1. 电子学:碳纳米管具有出色的导电性和导热性,因此被广泛用于制造电子元件,如晶体管、传感器和电池等。
2. 能源:碳纳米管可以作为高效的催化剂,用于燃料电池和太阳能电池等能源转换装置中。
3. 材料科学:碳纳米管可以作为增强材料,添加到塑料、橡胶、陶瓷等材料中,以提高其强度、韧性和耐磨性。
4. 生物医学:碳纳米管可以作为药物载体和生物传感器,用于药物传递和生物分子检测等领域。
5. 环境科学:碳纳米管可以用于水处理和空气净化等领域,因为它具有优异的吸附性能,可以去除水中的有害物质和空气中的污染物。
总之,碳纳米管具有广泛的应用前景,它的出现为许多领域带来了新的机遇和挑战。
碳基纳米材料的能源应用

碳基纳米材料的能源应用碳基纳米材料是一类具有独特结构和性质的纳米材料,由碳元素构成,包括碳纳米管、石墨烯、碳纳米片等。
这些材料具有优异的导电性、导热性、机械强度和化学稳定性,因此在能源领域具有广泛的应用前景。
本文将重点探讨碳基纳米材料在能源领域的应用,包括能源存储、能源转换和能源传输等方面。
一、能源存储1. 锂离子电池碳基纳米材料在锂离子电池中扮演着重要的角色。
以碳纳米管为例,其高比表面积和优异的导电性能使其成为理想的锂离子电池电极材料。
碳纳米管能够提高电极的充放电速率和循环稳定性,延长电池的使用寿命。
此外,石墨烯作为锂离子电池的导电剂和包覆材料,能够有效防止电极材料的体积膨胀,提高电池的安全性和循环稳定性。
2. 超级电容器碳基纳米材料还被广泛应用于超级电容器中。
碳纳米管和石墨烯具有高比表面积和优异的电导率,能够显著提高超级电容器的能量密度和功率密度。
此外,碳基纳米材料的高循环稳定性和长周期寿命也使其成为超级电容器的理想电极材料。
二、能源转换1. 太阳能电池碳基纳米材料在太阳能电池中的应用也备受关注。
石墨烯作为透明导电膜,能够提高太阳能电池的光电转换效率。
碳纳米管和碳纳米片作为光阳极材料,具有优异的光吸收性能和电导率,能够有效提高太阳能电池的光电转换效率和稳定性。
2. 燃料电池碳基纳米材料在燃料电池中也具有重要应用。
碳纳米管和石墨烯作为催化剂支撑材料,能够提高燃料电池的催化活性和稳定性。
此外,碳基纳米材料还可以作为燃料电池的导电层和气体扩散层,提高燃料电池的整体性能。
三、能源传输碳基纳米材料在能源传输领域也有重要应用。
碳纳米管具有优异的导电性和导热性,能够用于制备高性能的导电线路和散热材料。
石墨烯作为柔性导电材料,可以用于制备柔性电子器件和柔性电缆,实现能源的高效传输和利用。
综上所述,碳基纳米材料在能源领域具有广泛的应用前景,包括能源存储、能源转换和能源传输等方面。
随着纳米技术的不断发展和碳基纳米材料性能的进一步优化,相信碳基纳米材料将在未来能源领域发挥越来越重要的作用,为能源可持续发展做出贡献。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
纳米碳材料及其应用材料科学与工程学院单质碳的存在形式1. 金刚石(Diamond)2. 石墨(Graphite)3. 富勒烯(Fullarene)4. 无定形碳(Amorphous)5. 碳纳米管(Carbon nanotube)6. 六方金刚石(Lonsdaleite)8. 纤维碳(Filamentous carbon)9. 碳气凝胶(Carbon aerogels)10. 碳纳米泡沫(Carbon nanofoam)……➢最为坚固的一种碳结构,其中的碳原子以晶体结构的形式排列,每一个碳原子与另外四个碳原子紧密键合,最终形成了一种硬度大,活性差的固体。
➢金刚石的熔点超过350℃,相当于某些恒星的表面温度。
石墨中碳原子以平面层状结构键合在一起,层与层之间键和比较脆弱,因此层与层之间容易被滑动而分开。
7. 赵石墨(Chaoite)石墨与陨石碰撞时产生,具有六边形图案的原子排列。
富勒烯的结构•哈罗德·克罗托(Harold W Kroto)受建筑学家理查德·巴克明斯特(Richard Buckminster Fuller,1895年7月12日~1983年7月1日)设计的美国万国博览馆球形圆顶薄壳建筑的启发,认为C60可能具有类似球体的结构,因此将其命名为buckminster fullerene(巴克明斯特·富勒烯,简称富勒烯)•富勒烯是一系列纯碳组成的原子簇的总称。
它们是由非平面的五元环、六元环等构成的封闭式空心球形或椭球形结构的共轭烯。
现已分离得到其中的几种,如C60和C70等。
在若干可能的富勒烯结构中C60,C240,C540的直径比为1:2:3。
•C60的分子结构的确为球形32面体,它是由60个碳原子以20个六元环和12个五元环连接而成的足球状空心对称分子,所以,富勒烯也被称为足球烯富勒烯的性质和应用*C60有润滑性,可作为超级润滑剂。
*金属掺杂的C60有超导性,可用作超导材料*C60还可能在半导体、催化剂、蓄电池材料和药物等许多领域得到应用。
*C60分子可以和金属结合,也可以和非金属负离子结合。
C60是既有科学价值又有应用前景的化合物,在生命科学、医学、天体物理学等领域也有一定意义。
*富勒烯成员还有C70、C82、C84、C90、C96等。
从左到右:C60、C70、C76/C78、C84碳纳米管的发现❖1985年,英国萨塞克斯大学的波谱学家克罗托(Harold W. Kroto)和美国莱斯大学斯莫利Richard E. Smalley发现了富勒烯,共同荣获1996年诺贝尔化学奖。
❖1991年年11月,日本筑波NEC实验室的物理学家饭岛澄男Iijima Sumio)使用高分辨率分析电镜从电弧法生产的碳纳米管。
(Multi-walled Carbon Nanotubes )❖1993年,美国IBM公司Almaden实验室Bethune 等人和Iijima同时报道了观察到单壁碳纳米管(Single—walled Carbon Nanotubes)碳纳米管结构1)按形态分普通封口型变径型洋葱型海胆型竹节型念珠型纺锤型螺旋型其他异型碳纳米管又叫巴基管,由单层或多层石墨片绕中心按一定角度卷曲而成的无缝、中空纳米管。
2)按手性分•单壁碳纳米管分为achiral 和chiral 两个基本类型。
•Achiral 型又分为zigzag (锯齿型)和armchair(扶手椅型)两类。
Armchair Zigzag碳纳米管的性能特性单壁碳纳米管比较尺寸直径0.6-1.8nm电子刻蚀可以产生50nm宽,几纳米厚的纳米线密度 1.33-1.40g·cm-3铝的密度2.9g·cm-3抗拉强度45GPa高强度合金钢2GPa抗弯强度可大角度弯曲不变形,回复原形金属和碳纤维在晶界处断裂载流容量估计1GA·cm-2铜线载1000kA·cm-2时即烧毁场发射电极间隔1um时,在1-3V激发铝尖端发光需要50-100V·um-2 ,且发光时间有限金刚石6000W·(m·K) -1热导室温热导率有望达到6000W·(m·K)-1真空稳定至2800℃,空气750℃微芯片的金属导线在600-1000℃熔化高温稳定性能凝胶&气凝胶•凝胶:溶胶或溶液中的胶体粒子或高分子在一定条件下互相连接,形成空间网状结构,结构空隙中充满了作为分散介质的液体(在干凝胶中也可以是气体),这样一种特殊的分散体系称作凝胶。
•内部常含有大量液体,但没有流动性。
例如血凝胶、琼脂的含水量都可达99%以上。
•由溶液或溶胶形成凝胶的过程称为胶凝作用。
•可分为弹性凝胶和脆性凝胶。
–弹性凝胶失去分散介质后,体积显著缩小,而当重新吸收分散介质时,体积又重新膨胀,例如明胶等。
–脆性凝胶失去或重新吸收分散介质时,形状和体积都不改变,例如硅胶等。
碳纳米管的应用——力学➢超强纤维–碳纳米管具有弹性高、密度低、绝热性好、强度高、隐身性优越、红外吸收性好、疏水性强等优点,它可以与普通纤维混纺来制成防弹、保暖、隐身的军用装备太空电梯构想图碳纳米管的应用——力学➢材料增强体–用于增强金属、陶瓷和有机材料等。
并且结合碳纳米管的导热导电特性,能够制备自愈合材料。
碳纳米管/有机复合材料碳纳米管增强陶瓷基复合材料极大提高航天航空器的自我保护和修复能力!碳纳米管的应用-隐身材料➢碳纳米管对红外和电磁波有隐身作用:1.纳米微粒尺寸远小于红外及雷达波波长,因此纳米微粒材料对这种波的透过率比常规材料要强得多,这就大大减少波的反射率;2.纳米微粒材料的比表面积比常规粗粉大3--4个数量级。
对红外光和电磁波的吸收率也比常规材料大得多。
➢因此,红外探测器及雷达得到的反射信号强度大大降低,很难发现被探测目标,起到起到了隐身作用。
由于发射到该材料表面的电磁波被吸收,不产生反射,因此而达到隐形效果。
➢储氢材料•碳纳米管由于其管道结构及多壁碳管之间的类石墨层空隙,使其成为最有潜力的储氢材料。
碳纳米管储氢示意图红点为氢原子➢锂离子电池碳纳米管的层间距略大于石墨的层间距,充放电容量大于石墨,而且碳纳米管的筒状结构在多次充放电循环后不会塌陷,循环性能好。
碱金属如锂离子和碳纳米管有很强的相互作用。
用碳纳米管做负极材料做成的锂电池的首次放电容量高达1600mAh/g,可你容量为700mAh/g,远大于石墨的理论可逆容量372mAh/g。
日机装公司制成以直径为20nm的碳纳米管为负极材料的锂离子电池碳纳米管的应用-纳米器件➢纳米导线碳纳米管的直径仅数纳米至数十纳米,耐电流密度可达铜的100多倍,可以作为超级耐高电流密度的布线材料,半导体型的碳纳米管还可以用来构筑纳米场效应晶体管、单电子晶体管等纳米器件,变频器、逻辑电路以及环形振荡器等各种逻辑电路。
IBM的研究人员已经在单一“碳纳米管”分子上构建起了首个的完整电子集成电路,比当今的硅半导体技术具有更强大的性能,有里程碑式的重要意义。
碳纳米管电子线路碳纳米管的应用-电子器件➢场致发射❿纳米级发射尖端、大长径比、高强度、高韧性、良好的热稳定性和导电性等,使得碳纳米管成为理想的场致发射材料!有望在冷发射、电子枪、平板显示器等众多领域中获得应用。
❿日本已制出该类技术的彩色电视机样机,其图象分辨率是目前已知其它技术所不可能达到的。
用碳纳米管制成的电子枪与传统的相比,不但具有在空气中稳定、易制作的特点,而且具有较低的工作电压和大的发射电流,适用于制造大的平面显示器。
❿使用具有高度定向性的单壁碳纳米管作为电子发送材料,不但可以使屏幕成像更清晰,还可以缩短电子到屏幕之间的距离,使得制造更薄的壁挂电视成为可能。
➢新型的电子探针碳纳米管具有大长径比、纳米尺度尖端、高模量,是理想的电子探针材料。
1.不易折断:即使与被观察物体的表面发生碰撞,也不易折断,碳纳米管可与被观察物体进行软接触。
2.灵活性高:碳纳米管笼状碳网状结构,可以进入观察物体不光滑表面的凹陷处。
能更好显现被观察物体的表面形貌和状态,有很好的重现性。
用碳纳米管作为这类电子显微镜的探针,不仅可以延长探针的使用寿命,而且可极大的提高显微镜的分辨率。
特别是扩展了原子力显微镜等探针型显微镜在蛋白质、生物大分子结构的观察和表征中的应用。
➢超级电容器多孔碳不但微孔分布宽(对存储能量有贡献的孔不到30% ),而且结晶度低,导电性差,容量小。
碳纳米管结晶度高、导电性好、比表面积大、微孔大小可通过合成工艺加以控制,比表面利用率可达100%,超级电容器极限容量骤然上升了3-4个数量级,循环寿命在万次以上(使用年限超过5年)。
在碳纳米管的点双层电容器实例移动通讯、信息技术、电动汽车、航空航天和国防科技等方面具有极其重要和广阔的应用前景。
碳纳米管的应用-传感器➢传感器碳纳米管吸附某些气体之后,导电性发生明显改变,因此可将碳纳米管做成气敏元件对气体实施探测报警。
在碳纳米管内填充光敏、湿敏、压敏等材料,还可以制成纳米级的各种功能传感器。
纳米管传感器将会是一个很大的产业。
