电阻式触摸屏的原理与应用1. 电阻式触摸屏的原理电阻式触摸屏是一种常见且普遍应用于各种设备的触摸屏技术。
它的原理基于电阻效应，通过在触摸屏表面放置两个透明的导电层，并在两层之间施加电压来实现触摸操作。
1.1 电阻式触摸屏的结构电阻式触摸屏一般由以下几个主要组件构成：•透明导电层（ITO薄膜）：透明导电层是电阻式触摸屏的最外层，通常由氧化铟锡（ITO）薄膜制成。
该层能够导电同时保持良好的透明性。
•玻璃基板：玻璃基板是放置在透明导电层下方的一层玻璃材料，用于提供触摸屏的结构支撑和稳定性。
•顶层抗划伤玻璃：为了保护触摸屏，通常在透明导电层上方加上一层抗划伤的玻璃层，使触摸屏更耐用。
•底层导电层（ITO玻璃）：底层导电层位于玻璃基板上方，也是由导电性好的材料制成。
与顶层透明导电层形成一个电阻网络。
•间隔层：在透明导电层和底层导电层之间，放置有一个绝缘层，起到隔离导电层和导电层的作用。
1.2 电阻式触摸屏的工作原理电阻式触摸屏的工作原理基于触摸时两个导电层之间的电阻变化。
当没有触摸屏时，导电层之间通过应用的电压，形成一个均匀的电阻分布。
当用户触摸屏幕时，手指会在触摸区域施加压力，导致导电层间的电阻发生变化。
触摸区域的坐标计算是通过测量屏幕四个角上的电压来实现的。
根据这些电压值的变化，就可以计算出触摸位置的坐标。
1.3 电阻式触摸屏的优缺点电阻式触摸屏有以下几个优点：•较高的精确度：电阻式触摸屏在精确度上表现出较高的水平，可以实现细小物体的精确定位和操控。
•支持手写笔操作：相比其他触摸屏技术，电阻式触摸屏可以支持手写笔操作，并可以检测到细小的笔尖压力变化。
•较低的成本：相对于其他触摸屏技术，电阻式触摸屏的制作成本较低，可以应用于大规模生产。
然而，电阻式触摸屏也存在一些缺点：•需对物体施加压力：由于电阻式触摸屏的原理，需要施加一定的压力才能进行触摸操作，这对一些特殊场合或特殊人群可能会造成不便。
•较厚的触摸屏结构：相比其他触摸屏技术，电阻式触摸屏的结构较厚，这可能会增加设备的整体厚度。
常见的四种触摸屏
常见的四种触摸屏1.电阻式触摸屏电阻触摸屏的屏体部分是一块多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层(ITO膜)，上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层。
它的内表面也涂有一层ITO，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开。
当手指接触屏幕时，两层ITO发生接触，电阻发生变化，控制器根据检测到的电阻变化来计算接触点的坐标，再依照这个坐标来进行相应的操作。
电阻屏根据引出线数多少，分为四线、五线等类型。
五线电阻触摸屏的外表面是导电玻璃而不是导电涂覆层，这种导电玻璃的寿命较长，透光率也较高。
电阻式触摸屏的ITO涂层若太薄则容易脆断，涂层太厚又会降低透光且形成内反射降低清晰度。
由于经常被触动，表层ITO使用一定时间后会出现细小裂纹，甚至变型，因此其寿命并不长久。
电阻式触摸屏价格便宜且易于生产，因而仍是人们较为普遍的选择。
四线式、五线式以及七线、八线式触摸屏的出现使其性能更加可靠, 同时也改善了它的光学特性。
2.电容式触摸屏电容式触摸屏的四边均镀上了狭长的电极，其内部形成一个低电压交流电场。
触摸屏上贴有一层透明的薄膜层，它是一种特殊的金属导电物质。
当用户触摸电容屏时，用户手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指会吸走一个很小的电流，这个电流分别从屏的四个角上的电极中流出；且理论上流经四个电极的电流与手指到四角的距离成比例，控制器通过对四个电流比例的精密计算，即可得出接触点位置。
电容触摸屏的双玻璃不但能保护导体及感应器，更能有效地防止外在环境因素对触摸屏造成影响，就算屏幕沾有污秽、尘埃或油渍，电容式触摸屏依然能准确算出触摸位置。
但由于电容随温度、湿度或接地情况的不同而变化，其稳定性较差，往往会产生漂移现象。
尽管不像电阻式应用那么广, 电容式触摸屏也是受欢迎的供选类型。
这类设备精确、反应快，尺寸稍大时也有较高分辨率, 更耐用(抗刮擦), 因而适合用作游戏机的触摸屏。
触摸屏工作原理

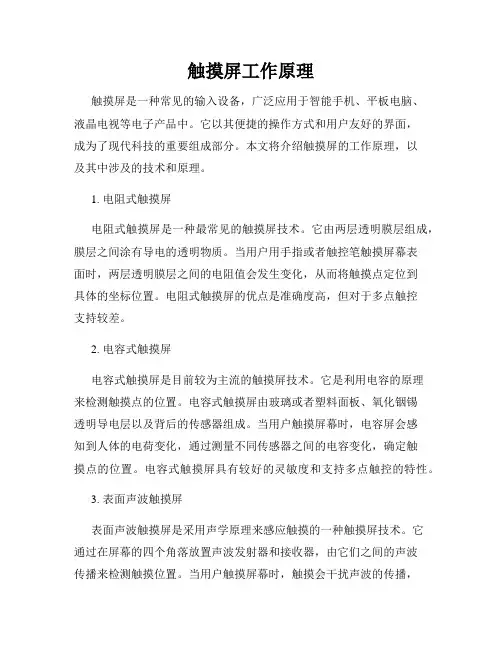

触摸屏工作原理触摸屏是一种常见的输入设备，广泛应用于智能手机、平板电脑、液晶电视等电子产品中。
它以其便捷的操作方式和用户友好的界面，成为了现代科技的重要组成部分。
本文将介绍触摸屏的工作原理，以及其中涉及的技术和原理。
1. 电阻式触摸屏电阻式触摸屏是一种最常见的触摸屏技术。
它由两层透明膜层组成，膜层之间涂有导电的透明物质。
当用户用手指或者触控笔触摸屏幕表面时，两层透明膜层之间的电阻值会发生变化，从而将触摸点定位到具体的坐标位置。
电阻式触摸屏的优点是准确度高，但对于多点触控支持较差。
2. 电容式触摸屏电容式触摸屏是目前较为主流的触摸屏技术。
它是利用电容的原理来检测触摸点的位置。
电容式触摸屏由玻璃或者塑料面板、氧化铟锡透明导电层以及背后的传感器组成。
当用户触摸屏幕时，电容屏会感知到人体的电荷变化，通过测量不同传感器之间的电容变化，确定触摸点的位置。
电容式触摸屏具有较好的灵敏度和支持多点触控的特性。
3. 表面声波触摸屏表面声波触摸屏是采用声学原理来感应触摸的一种触摸屏技术。
它通过在屏幕的四个角落放置声波发射器和接收器，由它们之间的声波传播来检测触摸位置。
当用户触摸屏幕时，触摸会干扰声波的传播，从而实现触摸位置的感应。
表面声波触摸屏可以支持大面积触摸，并具有一定的耐用性。
4. 表面电容式触摸屏表面电容式触摸屏是电容式触摸屏的一种改进型技术。
它在屏幕表面涂布一层带有纵横交错导电线的透明电极，通过感应用户的电荷变化来确定触摸点的位置。
表面电容式触摸屏具有较高的精度和灵敏度，适合于高清晰度和多点触控的应用场景。
5. 负压感应触摸屏负压感应触摸屏是一种可以实现触摸和压感的技术。
它在屏幕上覆盖了一个带有微小孔洞的透明膜，当用户用手指或者触控笔触摸屏幕时，通过对孔洞施加负压，感应到用户触摸的位置和按下的力度。
负压感应触摸屏适用于需要精确的触摸和力度控制的应用领域。
总结来说，触摸屏技术的不同工作原理和原理的应用场景不同。
手机触屏的原理

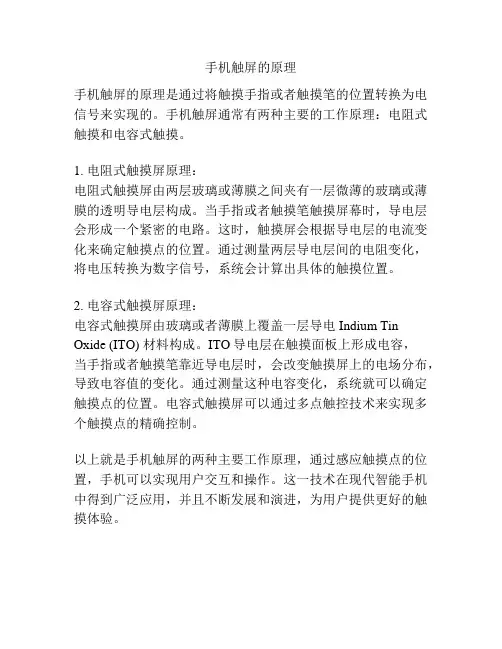

手机触屏的原理
手机触屏的原理是通过将触摸手指或者触摸笔的位置转换为电信号来实现的。
手机触屏通常有两种主要的工作原理：电阻式触摸和电容式触摸。
1. 电阻式触摸屏原理：
电阻式触摸屏由两层玻璃或薄膜之间夹有一层微薄的玻璃或薄膜的透明导电层构成。
当手指或者触摸笔触摸屏幕时，导电层会形成一个紧密的电路。
这时，触摸屏会根据导电层的电流变化来确定触摸点的位置。
通过测量两层导电层间的电阻变化，将电压转换为数字信号，系统会计算出具体的触摸位置。
2. 电容式触摸屏原理：
电容式触摸屏由玻璃或者薄膜上覆盖一层导电Indium Tin Oxide (ITO) 材料构成。
ITO导电层在触摸面板上形成电容，
当手指或者触摸笔靠近导电层时，会改变触摸屏上的电场分布，导致电容值的变化。
通过测量这种电容变化，系统就可以确定触摸点的位置。
电容式触摸屏可以通过多点触控技术来实现多个触摸点的精确控制。
以上就是手机触屏的两种主要工作原理，通过感应触摸点的位置，手机可以实现用户交互和操作。
这一技术在现代智能手机中得到广泛应用，并且不断发展和演进，为用户提供更好的触摸体验。
电阻式触摸屏工作原理
电阻式触摸屏工作原理
电阻式触摸屏是一种常见的触摸屏技术，其工作原理基于电阻效应，实现对触摸位置的检测。
下面将详细介绍其工作原理。
电阻式触摸屏由两层特殊涂层的透明导电材料构成，这两层彼此平行但不直接接触。
一层位于屏幕上方，另一层位于底部。
这两层称为感应层和载流层。
当没有触摸屏幕时，系统中的控制器向载流层的四个角施加电流，并测量在感应层的四个角产生的电压。
由于载流层和感应层没有直接接触，所以感应层的电压较低。
当用户触摸屏幕时，手指或其他导电物体会导致感应层和载流层之间发生电流。
这个电流会在触摸位置附近集中，并且会改变感应层的电压分布。
控制器能够通过测量感应层上四个角的电压变化，确定触摸位置。
它可以根据欧姆定律计算所需测量电流的大小，并使用触摸位置与电流大小的关系来确定具体的触摸点。
通过这种方式，电阻式触摸屏能够实现对触摸位置的准确检测。
然而，它对压力敏感，需要用户用一定的压力来触摸屏幕。
另外，这种触摸屏无法实现多点触控，只能实现单点触控。
总结起来，电阻式触摸屏的工作原理是利用电阻效应，通过测量感应层和载流层之间的电流变化来确定触摸位置。
它具有较高的准确性，但对压力敏感且无法实现多点触控。
电容式与电阻式触摸屏的区别
电容式与电阻式触摸屏的区别电阻触屏俗称“软屏”，多用于Windows Mobile 系统的手机；电容触屏俗称“硬屏”，如iPhone 和G1等机器采用这种屏质的。
一、室内可视效果两者通常很好。
二、触摸敏感度1、电阻触屏：需用压力使屏幕各层发生接触，可以使用手指（哪怕带上手套），指甲，触笔等进行操作。
支持触笔在亚洲市场很重要，手势和文字识别在哪里都被看重。
2、电容触屏：来自带电的手指表层最细微的接触也能激活屏幕下方的电容感应系统。
非生命物体、指甲、手套无效。
手写识别较为困难。
三、精度1、电阻触屏：精度至少达到单个显示像素，用触笔时能看出来。
便于手写识别，有助于在使用小控制元素的界面下进行操作。
2、电容触屏：理论精度可以达到几个像素，但实际上会受手指接触面积限制。
以至于用户难以精确点击小于1cm2的目标。
四、成本1、电阻触屏：很低廉。
2、电容触屏：不同厂商的电容屏价格比电阻屏贵10%到50%。
这点额外成本对旗舰级产品无所谓，但可能会让中等价位手机望而却步。
五、多点触摸可行性1、电阻触屏：不可能，除非重组电阻屏与机器的电路连接。
2、电容触屏：取决于实现方式以及软件，已在G1的技术演示以及iPhone 上实现。
G1的1.7T 版本已经可以实现浏览器的多点触摸特性。
六、抗损性1、电阻触屏：电阻屏的根本特性决定了它的顶部是柔软的，需要能够按下去。
这使得屏幕非常容易产生划痕。
电阻屏需要保护膜以及相对更频繁的校准。
有利的方面是，使用塑料层的电阻触屏设备总体上更不易损，更不容易摔坏。
2、电容触屏：外层可以使用玻璃。
这样虽然不至于坚不可摧，而且有可能在严重冲击下碎裂，但玻璃应对日常碰擦和污迹更好。
七、清洁1、电阻触屏：由于可以使用触笔或指甲进行操作，更不容易在屏幕上留下指纹、油渍和细菌。
2、电容触屏：要用整个手指进行触摸，但玻璃外层更容易清洁。
八、环境适应性1、电阻触屏：具体数值不得而知。
但有证据表明使用电阻屏的Nokia 5800可以在-15°C 至+45°C 的温度下正常工作，对湿度也没什么要求。
触屏工作原理
触屏工作原理
触屏工作原理是指通过触摸屏幕区域的手指或者触笔，来实现与设备的交互操作。
触屏技术可以分为电阻式触摸屏和电容式触摸屏两种主要类型。
1. 电阻式触摸屏：
电阻式触摸屏借助两层导电层之间的电阻来实现触摸定位和
交互操作。
常见的结构是上层的导电层覆盖在玻璃或塑料表面上，下层的导电层则覆盖在玻璃或塑料背板上。
当触摸屏被按下时，上下两层导电层间的电阻发生变化，并形成一个电流。
触摸屏控制器检测到这个电流变化，并计算出触摸的位置坐标。
电阻式触摸屏适用于多点触摸操作，但由于导电层厚度较大，触摸时需要施加一定的压力。
2. 电容式触摸屏：
电容式触摸屏是利用人体电容来实现触摸操作的。
触摸屏由
导电玻璃或导电膜构成，触摸面板上的导电层会形成一个电容场，当手指触摸屏幕时，由于人体也是有电荷的，导电层与手指之间的电容值会发生变化。
触摸屏控制器会实时监测这个电容值的变化，从而确定触摸的位置坐标。
电容式触摸屏不需要施加压力，精准度较高，支持多点触控，也具有更高的透明度和反应速度。
无论是电阻式触摸屏还是电容式触摸屏，都需要配合触摸屏控制器实现触摸数据的采集和处理。
触摸屏控制器接收到触摸信号后，会将信号转换为数字信号，并通过接口与主机进行通讯。
主机收到信号后，根据触摸位置进行相应的操作，如移动、点
击、缩放等。
当然，以上只是触屏工作原理的基本原理介绍，实际的触屏技术还包括更多的细节和特性。
不同型号和制造商的触摸屏可能会有不同的工作原理和实现方式。
电阻式触摸屏的工作原理
电阻式触摸屏的工作原理一、引言电阻式触摸屏是目前市场上最为常见的一种触摸屏技术，它具有价格低廉、可靠性高等优点，被广泛应用于各种电子设备中。
本文将对电阻式触摸屏的工作原理进行详细介绍。
二、电阻式触摸屏的构成电阻式触摸屏主要由四个部分组成：玻璃面板、导电涂层、玻璃背板和固定件。
其中，导电涂层分为ITO薄膜和铜银合金网格两种。
三、电阻式触摸屏的工作原理1. 基本原理电阻式触摸屏利用了玻璃面板和玻璃背板之间的导电涂层形成一个均匀的电场。
当手指或者其他物体接近玻璃面板时，会在导电涂层上形成一个微小的接地点，从而改变了该点处的局部电场强度。
这个变化被传送到控制器中，控制器根据这个变化来计算出手指或物体在屏幕上的位置。
2. 导电涂层导电涂层是电阻式触摸屏的核心部件，它负责形成一个均匀的电场。
目前市场上常见的导电涂层有ITO薄膜和铜银合金网格两种。
（1）ITO薄膜ITO薄膜是一种透明导电材料，具有高透过率、低电阻率等优点。
在制作过程中，将ITO材料溶解在有机溶剂中，通过喷涂、旋涂等方式将其均匀地涂覆在玻璃面板上。
然后通过高温烘干使其固化，形成一个均匀的导电层。
（2）铜银合金网格铜银合金网格是一种由纵横相交的细线组成的网格结构，具有良好的导电性能和机械强度。
在制作过程中，将细线通过光刻工艺印刷在玻璃面板上，并用高温烘干使其固化。
这样就形成了一个由细线组成的网格结构。
3. 工作原理当手指或物体接近玻璃面板时，在导电涂层上会形成一个微小的接地点。
这个接地点会改变该点处的局部电场强度，从而引起电阻式触摸屏中的电流流动。
电流经过控制器中的一组X、Y电阻，产生一个电压信号，控制器根据这个信号计算出手指或物体在屏幕上的位置。
4. 精度和灵敏度电阻式触摸屏的精度和灵敏度主要取决于导电涂层的均匀性和控制器的算法。
导电涂层越均匀，控制器算法越精确，触摸屏就越精准、灵敏。
四、总结本文详细介绍了电阻式触摸屏的构成和工作原理。
通过对导电涂层和控制器算法进行优化，可以提高触摸屏的精准度和灵敏度。
