费森尤斯血透中心_费森尤斯血透机的常见故障与维修
费森尤斯血液透析机常见故障解释及处理
英文中文简单处理方法Air in system 水路内有空气请等待alarm limte menu 报警范围菜单动脉，静脉，TMP压力，回血键，调针程序。
Bibag cover opened Bibag 盖打开了将盖向里推Bibag口将其合上Bic line not conn 连接A/B液吸管透析液吸管没有插回机器BLD – dimness -warning 假漏血报警水路监测到空气或结晶等被排出后报警自动消除。
Bld leak ovrride 忽略漏血Blood leak alarm 漏血报警水路监测到血细胞，透析器膜有可能破裂Blood sensed by OD 光学探测器探测到了血液Bp – stop - alarm 血泵停止报警(一)BRAM XXXX 存储器重新开关机器后面的黑色开关/ 回血并联系维修部门By pass valve failed 旁路阀坏重新开关机器后面的黑色开关/ 回血并联系维修部门Cleaning 消毒清洗cleaning (font supplied) 11 ||次氯酸钠消毒(A,B管吸入)还有11次低温消毒细菌过滤器次氯酸消毒不超过11次||conductivity alarm 电导率报警conf 确认Connect conc. line 没有连接A液吸管connect disinfection 选择了错误的消毒程序重新启动机器，重新消毒continue profile 曲线治疗继续Dialines not conn 透析器接头没有连接到位检查旁路接头dialysate menu 透析参数设定菜单dialysis represetation 透析描述透析界面显示内容设定，UF,OCM,BPM等曲线在主屏上显示Disinfection empty 消毒液吸空报警消毒液用完/吸管折住/过滤网堵塞Emergency Operation 紧急操作(停电)按消音或透析键，确认血泵运转正常，等待5分钟后如果仍然在紧急状态则停止透析，执行回血操作。
费森尤斯4008S血透机的常见故障和维修
费森尤斯4008S血透机的常见故障和维修摘要：本文对费森尤斯4008S血透机常见故障进行描述并提供维修方法，作为临床参考。
关键词：森尤斯4008S血透机；常见故障；维修\血透机在临床上运用频繁，可有效治疗尿毒症及肾衰竭患者。
去除患者血液中部分水分及废物的方法诸多，例如，对流、扩散及吸附等。
可对人体内酸碱度平衡及电解质平衡起到有效维持作用，可促使患者临床症状获得有效缓解。
费森尤斯4008S血透机在各大医院运用频繁，本文对其常见故障及维修办法进行了详细阐述，以期为临床使用及维修费森尤斯4008S血透机提供参考依据。
1 常见故障1.1机械设备故障长时间搁置、未使用机械设备可导致故障出现，例如机械转动卡死，分析原因，与设备部件受潮存在紧密联系。
若机械设备未做好清洗工作，长期工作状态下，可导致污染出现，从而导致机械设备不能正常工作。
另外，机械设备可出现排水不畅，因此，临床上要求调节及变更机械设备各项参数时需要充分考虑患者实际病情[1]，否则可能导致机械设备出现故障。
消毒及清洗过程中排水管路不通畅可导致机械设备出现内部过滤器故障，致使高流量报警情况出现。
1.2报警系统故障费森尤斯4008S血透机中警报系统较多，可出现没有报警或者错误报警，临床上多见电导度报警及流量报警，分析原因，主要包括：（1）配置透析液电导度故障；（2）温度电导度测量存在误差。
（3）管路故障可诱发流量报警现象，较为常见[2]。
临床上使用费森尤斯4008S血透机进行血液透析时，若透析液存在问题，可导致警报出现，分析原因，与机械设备污染及配件老化存在一定关系，可对机械设备精准度产生一定影响，另外，故障表显示器可出现声音报警及“wateralarm”字样。
机械设备处于缺水状态可出现作业故障，分析原因，与污垢、设备浮动开关损坏存在一定关系，可致使血透机管路不通畅，因此，需要保证警报系统精准，才能确保费森尤斯4008S血透机实现治疗目的。
1.3应用故障致使机械设备故障出现的原因包括医务人员错误操作，可对患者疗效造成严重不良影响。
费森尤斯4008B型血透机常见故障分析及维修探讨
费森尤斯4008B型血透机常见故障分析及维修探讨费森尤斯4008B型血液透析机是利用透析器，模拟肾脏功能，通过弥散、对流、渗透及超滤的作用，来达到清除患者体内的毒素、过多的水分，纠正电解质失衡以及酸碱平衡紊乱而用于治疗急、慢性肾功能衰竭的主要体外循环设备。
我院近3年陆续添置了36台费森尤斯4008B型血透机，其性能稳定、操作简便，但因血透机是水电一体的医疗设备，在血液透析治疗过程中，因为各种原因常易出现一些故障，影响患者的正常治疗。
现就各种常见的故障及对应的维修进行探讨分析。
1 组成与原理费森尤斯4008B型血液透析机大致可以分为血液体外循环系统、透析液供给系统与超滤系统三部分。
血液体外循环系统主要是保证血液在透析器和血路管内循环，同时具有抗凝，进行循环压力与空气监测；透析液供给系统包括温度控制系统、配液系统、除气系统、电导率监测系统、超滤监测和漏血监测等部分组成；超滤系统主要起到清除患者体内多余水分功能。
其工作原理是：透析用浓缩液和透析用水经过透析液供给系统配制成合格的透析液，通过血液透析器，与血液体外循环系统引出的病人血液进行溶质弥散、渗透和超滤作用；作用后的病人血液通过血液监护警报系统返回病人体内，同时透析用后的液体作为废液由透析液供给系统排出；不断循环往复，从而达到治疗的目的。
2 常见故障分析及维修2.1流量报警透析液流量是血液透析治疗中非常重要的参数，在治疗中一般选择500mL/min，但同时还根据体重不同、病情不同等因素进行调整。
流量故障（Flow alarm）常发生在血透机的使用过程中，当出现流量报警，应从以下几个方面进行排查检修：（1）检查血透机的排水管是否通畅；（2）检查水处理的供水量与供水压力是否正常，可检查水路4个压力点；（3）检查#89除气孔和#210过滤器（排气孔）；（4）检查浮子开关；（5）检查#21流速泵电机；（6）必要时需校正流量脉冲，清洗除钙。
2.2高流量报警高流量报警（Upper flow alarm）一般发生在血透机消毒与清洗过程中，当出现高流量报警，应从以下几个方面进行排查检修：（1）检查血透机的排水管是否通畅；（2）检查水路压力是否正常；（3）检查#89除气孔和#210过滤器（排气孔）；（4）检查浮子开关；（5）在维修状态下检查#29除气阀电机、泵头；（6）校正流量脉冲。
费森尤斯4008S血液透析机常见故障分析及处理方法
新鲜 透 析液 的配 制 （ 加 热／ 除气／ 混合 ） 。２ ．透析 液
解 决此类 问题 。也 有 一些故 障是 由于压 力传感 器损 坏 产生 故 障 ，需要 更换 压力 传感 器 。故 障类 型主要 包括 正 压 （ Ｐ ｏ ｓ ｉ ｔ ｉ ｖ ｅ Ｐ ｒ ｅ ｓ ｓ ｕ ｒ ｅ ）和负压 （ Ｎ ｅ ｇ ａ ｔ ｉ ｖ ｅ
（ １ ）Ｆ Ｘ Ｘ Ｃ ｏ ｎ ｆ ｉ ｇ ｕ ｒ ａ ｔ ｉ ｏ ｎ（ Ｘ Ｘ表示 数 字 ） ：检查 线路 连接 ；检 查 Ｌ Ｐ ６ ３ １ ／ Ｌ Ｐ ６ ３ ２ Ｄ Ｉ Ｐ开关 设置 ；检 查
通讯 板 Ｌ Ｐ ７ ６ ３ 。
Ｃ Ａ Ｎ—Ｂ Ｕ Ｓ联结 电路 、水路 和各个 模 组 ，对 体 外循
５ ８
查线 路 连接 是否 牢 固 。 ３ ４ ０ ０ ８ Ｓ血 液透 析机 水路 系统 常见 故 障及分 析 费森 尤 斯 ４ ０ ０ ８ Ｓ水 路 主 要 分 为 三 个 部 分 ：１ ．
见 易泄漏 和堵塞 的部 分包括 ：Ｖ ４ ３处 的滤 芯 、透析 液 接头 处 的垫 圈 、取 样 口等 。同时机 器 内部压 力参 数产 生偏 移 也会造 成压 力报 警 ，需要 进行 压力 校正
梁 静
（ 云南省 玉溪 市人 民医院 医 学工程部 ， 云 南 玉溪 ６ ５ ３ １ ０ ０ ）
［ 中图分类号］Ｔ Ｈ ７ ８ ９ ［ 文献标识 码］Ｂ ［ 文章编号］１ ０ ０ ２— ２ ３ ７ ６（ ２ ０ １ ３ ）１ ０—０ ０ ５ ８— ０ ３
［ 摘
要］ 本文主要针 对费森尤斯 ４ ０ ０ ８ Ｓ型号的血液 透析机 电路和 水路故 障进 行详 细的分析 ，针 对 不 同
和超 滤来 达到 治疗 目的。血液 透析包 括溶 质 的移动 和水 的移 动 ，即血液 和透 析液 在透 析器 内借半 透膜 接触 和浓 度梯度 进行 物质 交换 ，使 血液 中的代 谢废 物 和过 多的 电解 质 向透析 液移 动 ，透析液 中的钙离 子 、碱基 等 向血液 中移动 ，从 而清 除患 者血 液 中的

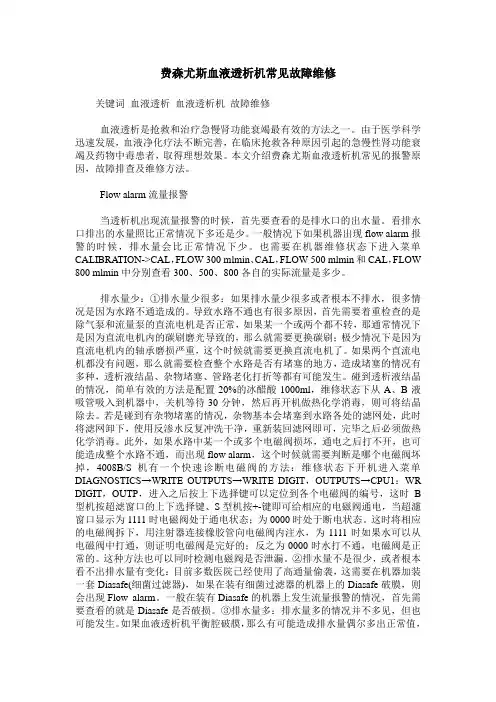

费森尤斯血液透析机常见故障维修
费森尤斯血液透析机常见故障维修关键词血液透析血液透析机故障维修血液透析是抢救和治疗急慢肾功能衰竭最有效的方法之一。
由于医学科学迅速发展，血液净化疗法不断完善，在临床抢救各种原因引起的急慢性肾功能衰竭及药物中毒患者，取得理想效果。
本文介绍费森尤斯血液透析机常见的报警原因，故障排查及维修方法。
Flow alarm流量报警当透析机出现流量报警的时候，首先要查看的是排水口的出水量。
看排水口排出的水量照比正常情况下多还是少。
一般情况下如果机器出现flow alarm报警的时候，排水量会比正常情况下少。
也需要在机器维修状态下进入菜单CALIBRATION->CAL，FLOW 300 mlmin、CAL，FLOW 500 mlmin和CAL，FLOW 800 mlmin中分别查看300、500、800各自的实际流量是多少。
排水量少：①排水量少很多：如果排水量少很多或者根本不排水，很多情况是因为水路不通造成的。
导致水路不通也有很多原因，首先需要着重检查的是除气泵和流量泵的直流电机是否正常，如果某一个或两个都不转，那通常情况下是因为直流电机内的碳刷磨光导致的，那么就需要更换碳刷；极少情况下是因为直流电机内的轴承磨损严重，这个时候就需要更换直流电机了。
如果两个直流电机都没有问题，那么就需要检查整个水路是否有堵塞的地方，造成堵塞的情况有多种，透析液结晶、杂物堵塞、管路老化打折等都有可能发生。
碰到透析液结晶的情况，简单有效的方法是配置20%的冰醋酸1000ml，维修状态下从A、B液吸管吸入到机器中，关机等待30分钟，然后再开机做热化学消毒，则可将结晶除去。
若是碰到有杂物堵塞的情况，杂物基本会堵塞到水路各处的滤网处，此时将滤网卸下，使用反渗水反复冲洗干净，重新装回滤网即可，完毕之后必须做热化学消毒。
此外，如果水路中某一个或多个电磁阀损坏，通电之后打不开，也可能造成整个水路不通，而出现flow alarm，这个时候就需要判断是哪个电磁阀坏掉，4008B/S机有一个快速诊断电磁阀的方法：维修状态下开机进入菜单DIAGNOSTICS→WRITE OUTPUTS→WRITE DIGIT，OUTPUTS→CPU1：WR DIGIT，OUTP，进入之后按上下选择键可以定位到各个电磁阀的编号，这时B 型机按超滤窗口的上下选择键、S型机按+-键即可给相应的电磁阀通电，当超濾窗口显示为1111时电磁阀处于通电状态；为0000时处于断电状态。

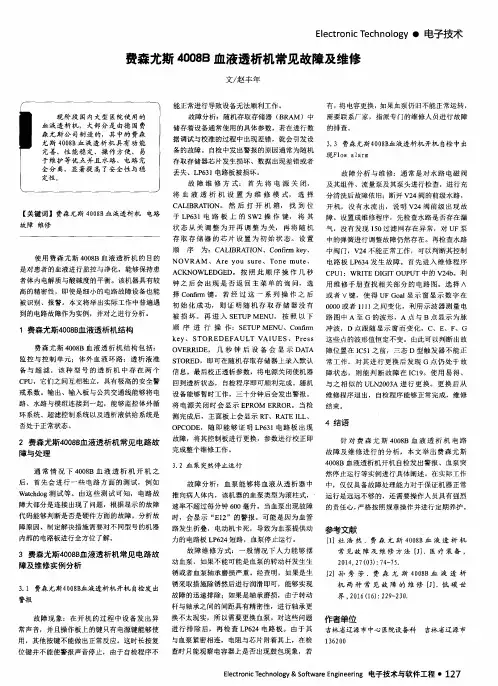

费森尤斯4008B血液透析机常见故障及维修
３ ． ３ 费森 尤斯 ４ ０ ０ ８ Ｂ Ｊ ｉ ｆ ￣ 液透析机开机 自检 中出
现 Ｆ１ Ｏ Ｗ ａ１ ａ ｒ ｍ
故 障分析 与 维修 ：通 常是对 水路 电磁 阀 及其组件 、流量泵及其 泵头进行检查 ，进行充 分清洗后故障依 旧；断开 Ｖ２ ４阀的前级水路 ，
ＯＶＥ ＲＲ Ｉ ＤＥ ， 几 秒 钟 后 设 备会 显示 Ｄ Ａ Ｔ Ａ 障 位置在 Ｉ Ｃ ５ １ 之 前，三态 Ｄ型触 发器不 能正 Ｓ Ｔ ＯＲ ＥＤ，即可在随机存取存储 器上录入默认 常工 作。对其 进行 更换 后发 现 Ｇ点仍 处于 故 信息 。最后校 正透 析参数，将 电源关 闭使机器 障状 态，则 能判 断故 障在 Ｉ Ｃ１ ９ 。使 用 易得、
Ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ・ 电子技术
费森 尤斯 ４ ０ ０ ８ Ｂ血液透析机 常见故障及维修
文／ 赵 丰 年
能正常进行导致设备无法顺利工作 。
现 阶 段 国 内 大 型 医 院 使 用 的
有， 将 电容更换，如果血泵仍 旧不 能正 常运转 ， 需要联系厂 家，指派专 门的维修人员进行 故障
开机 ，没 有水 流 出，说 明 Ｖ２ ４阀前 级 出现故 【 关键词 】 费森尤斯 ４ ０ ０ ８ Ｂ 血 液透析机 电路 于 Ｌ Ｐ ６ ３ １电 路 板 上 的 Ｓ Ｗ２操 作 键 ， 将 其 障 。设置成维修程序 ，先检查 水路是否存在漏 故障 维修 状 态 从 关 调 整 为 开 再 调 整 为 关 ， 再 将 随 机 气，没有发 现 １ ５ ０过滤 网存在异常 ，对 Ｕ Ｆ泵 存 取 存 储 器 的 芯 片 设 置 为 初 始 状 态 。 设 置 中的弹簧进行调整故障仍然存在 。再检查水路
费森尤斯4008S血液透析机常见故障分析及处理策略
费森尤斯4008S血液透析机常见故障分析及处理策略摘要：血液透析机是医学上用于肾功能衰竭治疗的重要设备，其稳定性对于治疗的效果有着密切的联系，因此，对血液透析机的维护也是当前医学的重点工作内容，对于医疗技术的发展以及治疗的安全性也具有深远的影响。
其中费森尤斯是当前医学上使用较为广泛的一种血液透析设备，受到使用环境的影响，该设备在医疗使用中出现故障的频率较高，影响到了医学治疗工作的顺利实施。
因此，本文选取了医学上的费森尤斯血液透析机为研究对象，重点针对费森尤斯血液透析机常见的一些故障类型及因素进行分析，结合设备的故障产生原由，提出针对性的故障解决策略，更好的确保费森尤斯4008S血液透析机运行的合理性，更好的为患者的身体健康带来保障。
关键词：一、引言随着我国医疗技术水平的发展进步，在临床上对于肾功能衰竭疾病的治疗技术也越来越先进，医疗设备的专业性和稳定性也得到了提升，在肾功能衰竭的治疗中，费森尤斯4008S血液透析仪能够分析和处理患者的血液，按照健康人的血液标准，实现对患者血液中杂质的过滤，从而达到治疗的目的，既能保证患者的健康，又能保证患者的血液纯度。
在这一过程中，费森尤斯4008S血液透析机的稳定性对于治疗的效果有着很大的影响，在实际的使用中，设备的运行会涉及到水的移动，实现物质交换，让患者血液内的代谢物质能够得到清除，更好的提升患者的血液品质[1]。
费森尤斯4008S血液透析机中涉及到水路模块、检测控制模块等，涉及到复杂的电路和水路，在具体的使用过程中也很容易产生故障，使得设备的运行稳定性受到影响，导致血液的过滤效果不佳，进而影响到医疗的治疗效果。
因此，医院在医疗技术实施中，也要高度重视设备的故障处理工作，做好设备的保养，减少故障的产生率，深入分析常见故障的具体原因，从根本上消除故障的发生，进而更好的提升设备的运行稳定性。
二、费森尤斯4008S血透机工作原理血透机是通过透析仪来模拟肾功能，通过血液透析的独特功能，达到排毒、排水、平衡电解质和酸碱平衡的目的。
费森尤斯4008B型血透机的常见故障及其修理
增加 专用服 务器 ，用于存储 患 者的检查 或手术 信 息 。这 样 医生 只需要 在 医院局域 网 内的任何一 台
电脑上输 入患者 的姓名或 是诊疗 卡号 ，就都 可 以查 询 到该患 者在 医院所做 的所有 检查 和手术 。
２ 结 论
习惯对手术信息进行修改和更新 ；
数 据库管 理模块 ：
ｌ ｒ ａａｍ”。
原 因及其 处理 ：（ ）浓缩 液浓度 低 ；（ ）浓 缩 １ ２ 液吸管 及 滤芯 堵 塞 ； （ ）Ａ Ｂ泵 的工 作状 态 不 正 ３ ／ 常 ，主要是 泵里 的弹簧 老化 或错 位 ；（ ）机器 的流 ４ 量不足 ；（ ）机 器 的温 度有 问题 。其 中第 ３条原 因 ５ 最为 常见 。处 理方法 ：换个 新弹 簧或对 其矫正 。 故 障 二 ：在 机 器 消 毒 当 中 报 “ ｉ ｅ ｆｌｒ Ｒｎ ａｕｅ ｓ ｉ
４ ｌ电磁阀不 良。处理 方法 为换相应 零件 。
原 因及其 处 理 ： （ ）机 器 的 消毒 液 不合 格 ； １ （）消毒 液管 的滤 芯堵 塞 ； （ ） ｝２ ２ ３ ｝ ２泵前 的滤 芯 堵塞 。其 中第 ２ 、３条 原 因常 见 。处 理 方法 是 对 其 进行清 洗 。 故 障三 ：在机器 Ｔ １自检 中报 “ ｅａ ｖ ｒｓ ｒ Ｎ ｇｔｅ ｅｓ ｅ ｉ ｐ ｕ
数 据策 略 的定 制 ，如备份策 略等 。 数据挖掘 模块 ： （ ）手术 的统计 、分析 ； １
随着 医疗 水 平 的 不 断 提 高 ，医 院 信 息 化 的普
及 ，医生 利用 网络实现远 程调 阅图 片 、报告 ；数据
（）医护人 员 的工作负荷 评估 ； ２ （）药 品 、消耗 品使 用 的统计 、分析 ； ３ （）器械使 用频率 的分析 。 ４
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
费森尤斯血透机维修的基本思路与常规处理方法
血透机的故障主要分为水路和电路两大类，水路的常见故障大部分为流量和压力方
面的问题，还有一些与透析液的参数监测有关，如温度、电导率、漏血报警等。
而电路方
面虽然故障范围比较广，但对于具体某一故障而言，在了解设备的原理和部件功能的
基础上进行分析，相对于水路其维修要简单一些。
水路故障往往由于牵涉的部件较多而
变得复杂，但是我们仍然可以通过以下一些基本思路和常规处理方法来简化问题，提
高维修效率。
1 流量方面的故障
当出现流量方面的故障时，应该首先检查进水压力和排水的情况，根据排水
的
情况可以大致判断故障的原因。
通常，如果排水管没有水流出，则说明水路完全堵塞，
原因有可能是因为水路中的某一个部件完全不工作，例如流量泵或负压泵停止工作
或者某个电磁阀不能正常打开等。
如果排水管有水流出但间隔时间较长，大约10秒一
股，则说明水路基本通畅，可能某个部件有堵塞的情况但并没有完全堵死，例如
DIASAFEplus滤器，或者有可能是流量泵或负压泵动力不足。
观察完排水后，我们还需要检查水路四个压力测量点的压力（见水路图的
ABCD四点），A点压力反映RO水供水和进水水路的情况，正常值为
0.9--4bar。
B
点反映的是负压泵泵出的水量以及负压泵至平衡器新鲜液阀之间水路的情
况，正常
值为4--5bar。
C点压力反映了流量泵泵出的水量以及流量泵至平衡器废液阀之间
水路的情，正常值为15—25 bar（Flow=800ml/min时），如果过低则说明流量泵
泵头磨损严重需要更换。
而D点压力则反映负压泵是否正常，正常值为
-0.83bar，如
果过低则说明负压泵磨损严重，需要更换泵头或碳刷。
最后根据上述检查情况和故障现象结合水路原理图进行分段分析和判断，有时
还需要用到下面所述的校正流量和诊断电磁阀的方法。
2 流量的校正和电磁阀的诊断方法
流量校正的方法
流量报警有时可以通过以下步骤校正流量，以消除故障。
关机，维修开关上拨，开机进入校正状态: CALIBRATION。
将A,B液吸管插入透析液桶内，打开流量FLOW，等待两分钟。
按以下菜单顺序选择并依次按确认键
CALIBRATION CAL. FLOW 300 ml/min ? flow(300)=xxx
逆时针调整电路板LP634的P1电位器，直至显示flow(300)=147
顺时针缓慢地调整P1，每调节1/8圈等待15秒，直至_______显示
flow(300)=xxx, 其值
不再是147，而且大于200，表明已调到临界点，在此位置上顺时针调2圈整，
流量脉冲调节完毕。
按键直至显示flow(300)=300左右，按Override键（4008B）或Mute 键
（4008S）存储。
依照步骤6 同样校正流量500和800。
关机，将维修开关拨下。
电磁阀的诊断方法
1．关机，维修开关上拨，开机并进入诊断程序-DIAGNOSTICS
2．按以下菜单顺序选择并且依次按确认键
DIAGNOSTICS ? WRITE OUTPUTS ? WRITE DIGIT. OUTPUTS ? ? CPU1:WR DIGIT. OUTP ,按确认键，此时显示O:CPU1_V24
3．按键找到需要诊断的电磁阀，然后按面板上UF Rate 旁键使其显示1111，此时电路将对该电磁阀供电24V，电磁阀应该打开。
4．用万用表检查电磁阀两脚间电压是否为24V，从而判断电路是否正常。
