直线模组、线性模组的组成部件有哪些
装配输送线是什么及特点
装配输送线是什么及特点认识item线性模组：item线性模组又称item直线模组，它是用来实现自动化传动的硬件。
当然，了解item的业内人士知道它就是一种直线传动装置，主要有两种方式。
一种是滚珠丝杠和直线导轨组成，另一种是用同步带及同步带轮组成。
其使用范围广，安装方便，精度高，已为广大的用户所接受。
item主产的线性滑动件包括滚轮导轨、C 型轨道系统、型钢导轨系统、环珠导轨衬套、球形衬套块导轨、轴、线性滑动件的附件等。
装配输送线是什么：装配流水线是人和机器的有效组合，最充分体现设备的灵活性，它将输送系统、随行夹具和在线专机、检测设备有机的组合，以满足多品种产品的装配要求。
装配线也叫生产线，是流水线的一种。
装配线是在生产当中运行的线体，主要分为：有动力和无动力滚筒线、板式链、流利条输送线、壁挂式装配线、皮带输送线、差速链、台车流水线、手推（万向球）装配线、灌装线等。
1.装配输送线传输方式：装配流水线的传输方式有同步传输的/（强制式）也可以是非同步传输/（柔性式），根据配置的选择，实现手工装配或半自动装配。
装配线在企业的批量生产中不可或缺。
2. 装配输送线分类：装配流水线线体可分为有顶带照明风扇式装配线样与无顶式样组装线两种。
线体每工位均设有气源供应节头。
线体的运行速度可根据工人操作的熟练程度进行调节。
3.装配输送线常用方式：工厂装配流水线最常用的方式是十字型排列的皮带流水线，皮带流水线可以通过调节线体输送速度来满足不同生产工艺的要求。
输送皮带的材质有防静电、耐磨、耐高温、耐油、耐酸碱以及食品级的皮带等多种，可根据使用场合的不同进行灵活选择。
皮带流水线运用输送带的连续或间歇运动来输送各种轻重不同的物品，既可输送各种散料，也可输送各种纸箱、包装袋等单件重量不大的件货，用途广泛。
根据生产作业可选用：普通连续运行、节拍运行、变速运行等控制方式；线体因地制宜选用：直线、弯道、斜坡等形式。
4.装配输送线用途：装配流水线，广泛适用于肉类加工业、冷冻食品业、水产加工业、饮料及食品、乳品加工业、制药、包装、电子、电器、汽配、加工制造业、农副产品加工业等等多种行业。
激光干涉仪：线性模组定位精度测量好帮手
激光干涉仪：线性模组定位精度测量好帮手一.线性模组概述线性模组（linear unite）是指在自动化工业领域中对能够实现直线运动的装置的统称，也称为定位模组。
线性模组主要有两种方式，一种是滚珠丝杠和直线导轨组成，另一种是用同步带及同步带轮组成，其使用范围广，安装方便，精度高，为广大的用户所接受，其广泛应用誉以下领域：1 军工领域：军用生产机械、模拟仿真2 食品领域：分类机械、上料机械等3 喷涂领域：往复机械、喷涂机械等4 汽车领域：抓取机械、移载机械等5 物流领域：分类机械、移载机械等6 其他工业领域等滚珠丝杆线性模组同步带线性模组线性模组定位精度决定了其性能，因此对其定位精度准确测量非常重要，在定位精度测量领域，激光干涉仪是最有效的手段。
二.激光干涉仪概述SJ6000激光干涉仪集光、机、电、计算机等技术于一体，产品采用进口高性能氦氖激光器，其寿命可达50000小时；采用激光双纵模热稳频技术，可实现高精度、抗干扰能力强、长期稳定性好的激光频率输出；采用高速干涉信号采集、调理及细分技术，可实现最高4m/s的测量速度，以及纳米级的分辨率；采用高精度环境补偿模块，可实现激光波长和材料的自动补偿；采用高性能计算机控制系统及软件技术，支持中文、英文和俄文语言，友好的人机界面、向导式的操作流程、简洁化的记录管理。
三.激光干涉仪检测线性模组定位精度方法SJ6000激光干涉仪线性定位精度测量配置主要由SJ6000 主机、EC20 环境补偿单元、线性镜组、SJ6000 静态测量软件等组件构成，可满足0~80m 范围内的线性测量。
SJ6000 激光干涉仪静态测量软件可以将线性测量结果生成指定的误差补偿表，该表涵盖了各个测量点的补偿值，运动控制系统制造商允许通过修改指定运动轴的补偿值来消除该运动轴的位置误差，精确的补偿，可以有效地降低运动轴的位置误差。
线性测量中目标位置的数据采集有基于位置的目标采集和基于时间的目标采集两种方式，普遍采用基于位置的目标采集方式，即：被测运动轴需设定若干个等距的定位点，当运动轴移动到设定的定位点时，需设置停留时间，以供SJ6000激光干涉仪测量软件进行当前点的数据采集。
直线模组组成结构
直线模组是一种用于实现直线运动的机械装置，通常由以下几个部分组成：
1. 导轨：导轨是直线模组中的核心部件，通常由铝合金、钢等材料制成，用于支撑和引导滑块的运动。
2. 滑块：滑块是直线模组中的运动部件，通常由铝合金、钢等材料制成，通过与导轨的配合实现直线运动。
3. 滑块轴承：滑块轴承是直线模组中的关键部件，通常采用滚珠轴承或滑动轴承，用于减小摩擦力，保证滑块的平稳运动。
4. 驱动装置：驱动装置是直线模组中的动力来源，通常采用电动机或手动滑块，用于驱动滑块的直线运动。
5. 传感器：传感器是直线模组中的重要部件，通常采用光电开关或编码器，用于检测滑块的位置和运动状态，实现自动化控制。
6. 外壳：外壳是直线模组的保护部件，通常采用铝合金或钢板制成，用于保护直线模组内部的部件，同时也起到美观的作用。
总之，直线模组由导轨、滑块、滑块轴承、驱动装置、传感器和外壳等部件组成，各部件之间相互配合，共同实现直线运动。

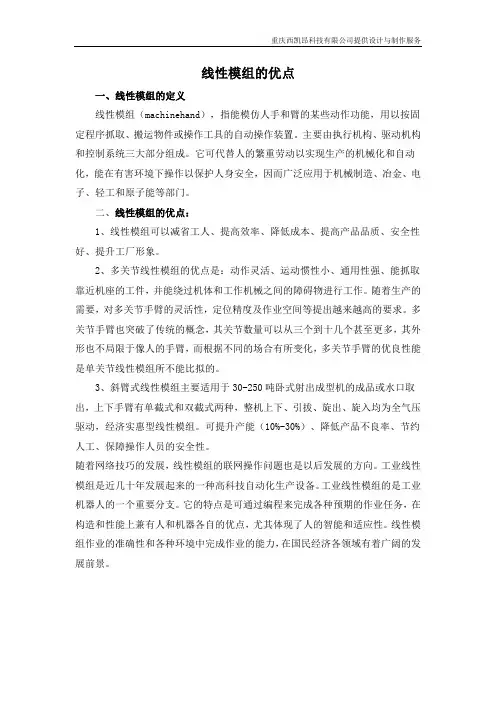

线性模组的优点
重庆西凯昂科技有限公司提供设计与制作服务线性模组的优点一、线性模组的定义线性模组（machinehand），指能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置。
主要由执行机构、驱动机构和控制系统三大部分组成。
它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。
二、线性模组的优点：1、线性模组可以减省工人、提高效率、降低成本、提高产品品质、安全性好、提升工厂形象。
2、多关节线性模组的优点是：动作灵活、运动惯性小、通用性强、能抓取靠近机座的工件，并能绕过机体和工作机械之间的障碍物进行工作。
随着生产的需要，对多关节手臂的灵活性，定位精度及作业空间等提出越来越高的要求。
多关节手臂也突破了传统的概念，其关节数量可以从三个到十几个甚至更多，其外形也不局限于像人的手臂，而根据不同的场合有所变化，多关节手臂的优良性能是单关节线性模组所不能比拟的。
3、斜臂式线性模组主要适用于30-250吨卧式射出成型机的成品或水口取出，上下手臂有单截式和双截式两种，整机上下、引拔、旋出、旋入均为全气压驱动，经济实惠型线性模组。
可提升产能（10%-30%）、降低产品不良率、节约人工、保障操作人员的安全性。
随着网络技巧的发展，线性模组的联网操作问题也是以后发展的方向。
工业线性模组是近几十年发展起来的一种高科技自动化生产设备。
工业线性模组的是工业机器人的一个重要分支。
它的特点是可通过编程来完成各种预期的作业任务，在构造和性能上兼有人和机器各自的优点，尤其体现了人的智能和适应性。
线性模组作业的准确性和各种环境中完成作业的能力，在国民经济各领域有着广阔的发展前景。
直线模组组成结构
直线模组组成结构摘要：一、直线模组的概念二、直线模组的组成结构1.直线导轨2.滚珠丝杠3.直线轴承4.铝型材5.马达6.控制器三、直线模组的应用领域四、直线模组的优势正文：一、直线模组的概念直线模组，又称线性模组，是一种将马达、控制器、导轨、滚珠丝杠、轴承等组件整合在一起的高精度传动装置。
它可以将电能直接转化为直线运动，具有结构简单、运动平稳、高精度等特点，广泛应用于各种自动化设备和工业生产领域。
二、直线模组的组成结构1.直线导轨：直线导轨是直线模组的基础部件，负责承载和导向运动部件。
它具有较高的承载能力和良好的运动性能，可以降低摩擦、减小磨损，提高设备使用寿命。
2.滚珠丝杠：滚珠丝杠是直线模组的关键传动部件，将马达的旋转运动转化为直线运动。
它具有较高的传动效率、承载能力和刚性，能够满足高速、高精度的传动需求。
3.直线轴承：直线轴承用于支撑滚珠丝杠，保证其在导轨上的平稳运动。
它具有较低的摩擦系数和良好的耐磨性能，能够减小运动阻力，提高传动精度。
4.铝型材：铝型材作为直线模组的支撑结构，具有重量轻、刚性好、耐腐蚀等特点，能够满足各种工况条件下的使用需求。
5.马达：马达是直线模组的动力来源，负责为滚珠丝杠提供旋转动力。
根据不同的应用需求，可以选择步进马达、伺服马达等不同类型的马达。
6.控制器：控制器是直线模组的核心部件，负责对马达进行控制，实现对运动部件的位置、速度、加速度等参数的精确调节。
它可以根据不同的应用场景选择不同的控制方式，如脉冲控制、闭环控制等。
三、直线模组的应用领域直线模组广泛应用于自动化设备、机器人、数控机床、电子设备、医疗设备等领域，满足各种直线运动需求，提高生产效率和设备性能。
四、直线模组的优势直线模组具有以下优势：1.高精度：直线模组采用高精度的导轨、滚珠丝杠等部件，能够实现高精度的直线运动。
2.高效率：直线模组将马达、控制器等部件集成在一起，具有较高的传动效率，能够提高生产效率。
直线电机模组与直线电机的区别是什么
直线电机模组与直线电机的区别是什么
直线电机模组与线性模组的区别。
虽然直线电机模组和直线电机模组只有一个词的区别，但实际上两者之间有很大的区别。
可以说直线电机模组只是一种线性模组。
线性模组包括但不限于直线电机模组。
直线电机模组顾名思义，直线电机驱动组件，直线模组是不同的，这取决于驱动组件可以分为三个类别，皮带类型、滚珠丝杆、直线模组和直线电机模组，直线带式直线模组组件包括皮带，直线导轨，铝合金，电机，光电开关等。
滚珠丝杆直线模组由滚珠丝杆、直线导轨、铝合金、滚珠丝杆支架、联轴器、电机、光电开关等组成。
直线电机模组的组件包括铝合金型材、滑块、执行器、定子、光栅尺、霍尔传感器、直线导轨等。
浅析直线模组与直线电机的区别
浅析直线模组与直线电机的区别
直线模组又称线性模组、直线滑台、电动滑台，利用同步带或滚珠丝杆带动滑块移动的自动化传动元件，一般由同步带/滚珠丝杆、直线导轨、铝合金型材、滚珠丝杆支撑座、联轴器、马达、光电开关等部件组装而成。
直线电机又称线性电机、直线马达，是一种将电能直接转换成直线运动机械能，而不需要任何中间转换机构的传动装置。
直线模组与直线电机的区别
直线模组与直线电机既有区别，又有联系。
它们都属于自动化传动元件，能够实现直线运动，都是将各种零部件装配在铝型材上并加盖板，外观上看起来差不多。
1、直线运动原理的区别
虽然外观差不多，但直线运动原理是不一样的，直线电机是电能直接转化成机械能，不需要中间机构就实现直线运动，而直线模组则需要借助滚珠丝。
线性模组的特点
线性模组分类及特点线性模组是由线性导轨，滚珠丝杠搭配铝挤型材连结电机所组成的一种直线运动装置，搭配机械爪、气爪等可完成各种动作。
铝挤型本体的高刚性特质，搭配滚珠丝杠和线性导轨所能达到的高精度和高速度水准，再加上其模块化规格化的优点，安装方便并且省去了客户自己设计和制作直线运动机构的具体环节。
线性模组也可以自由组合成双轴（XY工作台）或者三轴（XYZ）的系统，从而实现复杂的运动需求。
线性模组使用范围广，安装方便，精度高。
线性模组主要分为以下六类：1、半封闭滚珠丝杠线性模组；2、全封闭滚珠丝杠模组；3、半封闭同步带模组；4、全封闭同步带模组；5、敞开式滚珠丝杠线性模组；6、敞开式同步带模组。
半封闭滚珠丝杆线性模组特点：1、产品体积小，重量轻，半封闭滚珠丝杠线性模组便于安装及维护；2、高刚性、高精度、高速度、高负载、高推力、可靠性强；3、设计独特、防磨性高、寿命长；4、采用不锈钢带防尘结构，防尘防溅；5、从小型到大型，产品类型丰富，可支持各类用途。
全封闭滚珠丝杆模组特点：封闭式线性模组在半封闭式基础上增加了不锈钢带防尘结构，设计独特美观大方，用于有防尘要求的场合。
1、采用不锈钢带防尘结构。
2、高刚性、高精度、高速度、高负载、高推力。
3、从小型到大型，产品类型丰富，可支持各类用途。
半封闭同步带模组特点：1、铝挤型材一体成型，半密式防尘。
2、高刚性、高精度、高速度、高负载、高推力3、从小型到大型，产品类型丰富，可支持各类用途。
全封闭同步带模组特点：封闭式线性模组在半封全封闭同步带模组闭式基础上增加了不锈钢带防尘结构，设计独特美观大方，用于有防尘要求的场合。
1、采用不锈钢带防尘结构。
2、最长行程3000mm，可进行长距离工序间搬运。
3、高刚性、高速度，无危险速度限制。
敞开式滚珠丝杠线性模组特点：敞开式线性模组由电机、敞开式丝杠线性模组联轴器、滚珠丝杠、轴承座、电机座和转接座等模块搭配小巧轻质的铝合金结构组成，其组装较容易，也省去了客户自己设计和制作直线运动机构的具体环节。
直线滑台,直线运动单元,工业机械手精度说明
直线模组,直线运动单元,单轴机器人精度说明直线模组的常用叫法有电动滑台，线性模组，单轴机器人，直线运动单元，直线引动器等。
是指在自动化领域能实现直线运动和精确定位的直线运动单元。
从传动方式上看，直线模组一般分为三个种类，滚珠丝杠传动型直线模组，同步带传动型直线模组，直线电机型直线模组。
从电机驱动特性进行区分，KNK直线模组可以分为伺服电机驱动型直线模组，步进电机驱动型直线模组。
直线模组(线性模组，电动滑台)常用的精度标准类目有：定位精度，重复定位精度，背隙，移动平行度，负载-位移量（N-l值）等。
（1）定位精度以基准方位开始向特定方向依次进行定位和丈量，将实际移动的距离与指令距离之间的最大误差作为丈量值。
机械手用途的直线模组一般不丈量该项。
（2）背隙从基准方位向滑块施加负载后的卸载，从该基准方位与返回值之间的差值作为丈量值。
（3）重复定位精度以同一方向至同一个目标丈量点进行屡次重复定位和丈量。
改丈量值的最大值和最小值的差值的一半之前加注±符号，作为丈量值。
KNK滚珠丝杠型系列一般级重复定位精度为±0.015mm，精密级重复定位精度为±0.008mm。
TS同步皮带型的重复定位精度为±0.08mm。
（4）移动平行度部分人群也会称呼为行走平行度。
将直线模组安装在基准渠上（一般应将直线模组的底面通过螺钉紧固与基准渠道），在滑块上设置千分表，丈量头触摸基准面，进行移动和丈量，将该读数的最大差值作为丈量值。
移动平行度分为正向移动平行度和侧向移动平行度。
丈量方法如下图。
KNK直线模组一般级的移动平行度为0.05mm/300mm以下。
精密级的移动平行度为0.02mm/300mm以下。
直线模组在使用时应该注意的事项
直线模组在使用时应该注意的事项直线模组包含了丝杆模组、同步带模组、齿条模组等线性运动滑台都称之为直线模组。
直线模组也被称之为机械手，能够完成的工件搬运作业。
常用于点胶机器设备.贴片式机器设备、切割设备、喷涂设备等自动化作业，用途十分广泛。
这类机械手能给这一领域的机器设备产生便捷的生产作业，运动速度快，反复精度高、模块化结构、占机器设备室内空间小、使用寿命长等特点。
那么我们使用时应该注意哪些事项呢？下面我介绍一下直线模组在使用时应该注意的几个小细节。
注意事项：1、作业中松开刹车后，容易造成左右车轴掉落，所以在松开刹车前要用支架固定好左右车轴。
松开刹车时注意保护自己，不要夹在左右车轴和平台之间。
2、电机和减速机在运行过程中可能会产生高温。
检查直线模组时，要确保电机和减速机停止转动，温度下降后再接触。
3、直模块智能终端功能设计的实际运行是为了避免信号衰减或驱动力不合理可能带来的安全隐患。
当固定的对象落下时，智能终端功能会调整对象的大小。
.调查净重、温度和物理特性，并实施适当的安全控制和保护措施。
4、禁止在有光电干扰的情况下使用，如电磁感应、静电感应、气体充放电、无线网络磁波干扰等，因为很容易对电脑操作系统造成干扰，所以可能会因误操作而带来风险，因此请不要在有光电干扰的情况下使用本产品。
5.禁止用于任何环镜。
线性模组不具备防爆规格，更好的规避爆炸等安全隐患。
6.直线模组运动过程中请勿用手去触碰，避免出现安全事故。
以上就是丽泰自动化为大家总结的直线模组在生产加工过程中注意的事项，如出现故障问题请及时联系我们，我们会时间或在线视频指导。
在没有专业技术人员的情况下请勿私自拆解，避免出现安全隐患。
特别声明：文章仅代表个人观点，不代表丽泰的观点和立场。
如果侵犯到您的权益，版权或其他问题请及时联系我们，我们会时间处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直线模组、线性模组的组成部件
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
标准件的大量生产，丝杆导轨等成本越来越低，越来越多的客户现在使用了标准的直线模组了，直线模组（线性模组）是在自动化工业领域中，对能够实现直线运动的装置的总称，行业内也简称之为:直线滑台、直线模组滑台、精密滑台、直线传动滑台、直线定位滑台、直线精密工作台、精密线性滑台、线性滑台、工作平台、XY工作台、XY机械手、电动滑台、多点定位工作台等。
线性模组的主要组成部件：
1.直线导轨又称滑轨、线性导轨、线性滑轨，用于直线往复运动场合，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动.结构,精度高;精密级导轨板。
2.滚珠丝杠是将回转运动转化为直线运动，滚珠丝杠由螺杆、螺母和滚珠组成。
它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
可在高负载的情况下实现高精度的直线运动。
3.铝合金型材铝合金型材滑台外形美观、设计合理、刚性好、性能可靠，是组合机床和自动线较理想的基础动力部件动态性能好.滑台刚度高,热变形小,进给稳定性高,从而保证了加工状态下(负荷下)的实际精度。
4.滚珠丝杆支撑座选用深圳市同创达支撑座具有高刚性、高精度的超小型角接触球轴承，能获得稳定的回转性能。
使用深沟球轴承的内部轴承中装入了适量的锂皂基润滑脂，用特殊密封垫圈进行密封，能直接安装，长期使用。
5.膜片联轴器可以在高速运动中出色满足电机和丝杆之间的一个力量传递，同时可以补偿径向，角向和轴向偏差。
6.光电开关选用行业品牌光电开关以满足高精度的需求。
7.伺服电机使线性模组可以高精度，高稳定性，高速运行，实现各种运用需求。
