透视视线法(精选)
阴影透视(视线法作图)
透视术语
基面：放置建筑物的平面——G 画面：透视图所在的平面——P
基线：基面与画面的交线，
在画面上表示为g-g， 平面图上表示为p-p 视点：人眼所在位置（投影中心）——S 站点：视点S在基面G上的正投影——s 心点：视点S在画面P上的正投影——s0 中心视线：视点S与心点s0的连线Ss0
• 直线的灭点
• 透视的长度
• 透视的高度
真高与透视高度,透视高度的传递
真高与透视高度,透视高度的传递
灭点出图版的情况
视觉范围与视点的选择
确定站点位置
确定站点位置
确定站点位置
视高改变对透视的影响
视距改变对透视的影响
• 视距改变对透视效果的影响
画面移动对透视的影响
• 透视术语
直线的灭点：
直线上离画面无限远的点，其透视称为直线的灭点。SF∞与画面的交点F 就是直线AB的灭点。直线的投影ab上无限远点f∞的透视f，称为基灭点。基灭 点f与灭点F在同样铅垂线上。
透视图的基本画法——建筑师法：
长方体的基本透视：
建筑师法：
全线相交法：
辅助基面：
建筑师法的作图要点：
透视图的基本画法
视线迹点法
建筑师 法
全线相交法 量 点 法
三种透视
一点透视 两点透视 三点透视
一点透视：
一点透视：
（平行透视）
两点透视：
两点透视：
（成角透视）
三点透视：
三点透视：
（倾斜透视）
一点透视

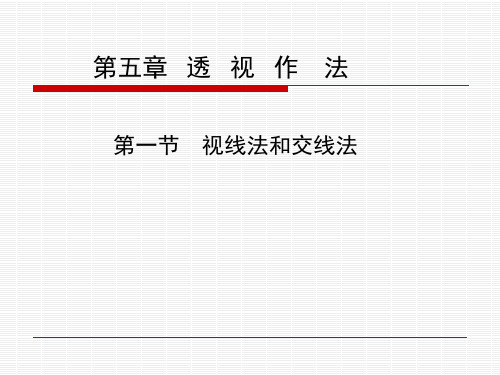

第一节 视线法和交线法
已知：基线OX的平行线AB的H面投影ab，离开H免 的高度为h，求其透视和次透视。
（六） 一般位置直线的透视
求作步骤：1 求灭点 （灭点和次灭点）
2 求一端点透视和次透视
3 视线法求出
设有一条一般位 置直线AB,H面投 影为ab，AB的水 平倾角为ɑ，求其 透视和次透视。
二 平面的透视作法
（二） 平面立体的透视作法（以视线法为例）
作图时所要注意的问题 1 H面投影不能斜放时，可以借助纸条或圆规搬移 2 放大透视作法 3 一个灭点不可达时
1 H面投影不能斜放时，可以借助纸条或圆规搬移
2 同比例透视作法 a 将各点之间的水平距离放大或缩小； b 将视高的大小同比例变化； c 真高的高度同比例变化。
1 求迹点 2 求灭点 3 求全透视 4 次透视和交线法 求出
（三） 画面垂直线的透视
画面垂直线的灭点，即为主点
？
如何求一个点的透 视呢？
（四）H面垂直线的透视
H面垂直线的透视仍为一条垂直线
求作步骤： 1 求透视位置 （利用视线法）
2 作辅助线
3 求其灭点和迹点 （利用真高线求解）
1 求透视位置
H面平行面
H面垂直面 V面平行面
（一）H面平行面
H面平行面的灭线为视平线h-h
求法：1 交线法 2 视线法
1 交线法
2 视线法
（二）H面垂直面
（三）V面平行面
三 平面立体的透视作法
（一） 平面立体的透视
作图步骤：
1 分析直线特征； 2 利用透视特征、迹点、灭点、真高线和直线、 平面的透视特征，求解 3 利用辅助线 4 先主体后细部。
1 求迹点 2 求灭点 3 求全透视 4 视线法求解
透视(一点透视两点透视)ppt课件
透视还可以用来表现产品的内部结构和功能原理，通过透视剖面图等形式来展示产 品的内部构造和工作原理，增强观众对产品的认知和理解。
产品材质表现方法
透视在产品设计中能够真实地表现产品 的材质质感，通过光影效果和色彩处理 可以模拟出不同材质的表面质感和纹理
利用一点透视和两点 透视原理，构建具有 深度感和立体感的动 画场景。
运用色彩、光影等视 觉元素，增强场景的 空间感和真实感。
通过调整视角和视平 线的高低，表现不同 的空间层次和远近关 系。
角色动作设计和运动规律掌握
根据透视原理，设计符合角色性 格和情绪的动作，表现角色的动
态美。
掌握运动规律，使角色动作更加 自然、流畅，符合物理原理。
2
设计师可以利用透视原理，将产品的设 计理念以立体、生动的形式呈现出来， 使得观众能够更直观地理解设计师的创 意和想法。
3
透视效果图可以作为产品设计的重要依 据，帮助设计师在产品开发的各个阶段 进行有效的沟通和交流，确保最终产品 的实现与其设计意图相符合。
产品结构表达技巧
透视在产品设计中能够清晰地表达产品的结构关系，通过透视原理可以准确地表现 出产品各个部件之间的位置、比例和连接方式。
与眼睛平齐的水平线，是确定画面中 物体高度和深度的基准线。
消失点
在两点透视中，物体两侧的垂直线分 别向左右两个方向汇集，最终消失在 视平线上的两个点，称为消失点。
消失点与视平线确定方法
01
02
03
确定视平线
根据观察者的眼睛高度和 物体在画面中的位置，确 定视平线的位置。
确定消失点
在视平线上根据物体两侧 垂直线的汇集方向，分别 定出左右两个消失点。
[精选]03第二章 透视图基本画法2 第二节 视线迹点法--资料
![[精选]03第二章 透视图基本画法2 第二节 视线迹点法--资料](https://img.taocdn.com/s3/m/3f4670a06bec0975f465e23f.png)
2 1
2019/4/27
21
4.3 利用真高线完成物体的透视
F1
F2
H
x
56
7 a
4
3b
2 1
2019/4/27
22
4.3 利用真高线完成物体的透视
F1
F2
H
x
56
7 a
4
3b
2 1
2019/4/27
23
4.3 利用真高线完成物体的透视
F1
F2
H
x
56
7 a
4
3b
2 1
2019/4/27
24
4.3 利用真高线完成物体的透视
2019/4/27
2
a
求A点透视A0
A P
ap
P
H s' A0
H
a' a
s
S g
s
2019/4/27
ap
g
H
g'
视线迹点法作透视图的原理与作法
3
二、应用
1 作图的基本方法和步骤
1.1 阅读视图，想象物体的形状
X
O
H
H
s
1.2 确定视点与画面位置
X
O
2019/4/27
4
1.3 作物体的次透视
（1）求灭点 （2）作视线水平投影 （3）依次作出各线段透视
X
f1
a
2019/4/27
H
F1
s
X
Ao
f2 O F2 H
O
5
1.4 利用真高线求作物体的透视
2019/4/27
a
X
H
F1
利用透视线引导观众视线
利用透视线引导观众视线透视线是绘画和摄影中常用的构图技巧，能够有效地引导观众的视线，使画面更加有层次感和深度。
在创作过程中，利用透视线可以让观众的视线自然地被引导到重要的物体或主题上，起到强调和突出的作用。
首先，了解透视线的作用和原理是利用它来引导观众视线的基础。
透视线是由一些线条或平面组成的，当这些线条或平面在画面中遵循透视法则排列时，就会形成透视效果，使画面呈现出空间感和深度感。
通过合理地设置透视线的位置和角度，可以有效地引导观众的视线，让观众的目光自然地聚集在画面的重要部分。
其次，考虑画面的构图和视角是利用透视线引导观众视线的关键。
在构图时，可以利用线条、物体或场景的排列方式来创造引导视线的路径，比如利用对角线、交叉线、透视线等来引导观众的目光。
此外，选择适合的视角也能有效地影响观众的视线，比如选择低角度或高角度拍摄，或者设置特定的焦点和景深来突出主题。
另外，利用明暗对比和色彩对比也是引导观众视线的常用手段。
在画面中合理设置光源和阴影，可以使画面呈现出明暗对比，从而吸引观众的目光到亮部或暗部，达到引导视线的效果。
同时，在色彩运用上，可以通过对比色彩或者突出色彩来吸引观众的视线，使画面更加生动和引人注目。
最后，实践和反复尝试是掌握利用透视线引导观众视线的有效途径。
通过不断地实践和尝试，可以逐渐掌握透视线的运用技巧，找到适合自己创作风格的方法和手段。
同时，也可以通过观摩他人的作品，学习他们在运用透视线上的技巧和经验，不断提升自己的构图和表现能力。
总的来说，利用透视线引导观众视线是绘画和摄影中重要的构图技巧，可以让作品更加有层次感和深度感，突出主题和重点，吸引观众的目光。
通过深入了解透视线的原理和作用，合理设置构图和视角，运用明暗对比和色彩对比，以及不断实践和尝试，可以让我们更加熟练地运用透视线，创作出更具吸引力和表现力的作品。
手绘中的透视方法实用一份
手绘中的透视方法实用一份手绘中的透视方法 11、纵透视。
在平面上把离视者远的物体画在离视者近的物体上面。
中国古代构图法中称高远法，即近低远高。
在人类早期的绘画艺术中经常可以看到，最典型的是埃及墓室壁画的构图，远景作为一条横带完全置于近景横带之上。
在儿童画中我们也很容易看到,所有物体都放置在一个平面上，物体没有近大远小的区别，只是通过物体的高低位置来体现透视感。
现代很多画家也经常使用这种方法，描绘出的世界往往带给我们特别的感受。
2、斜透视。
离视者远的物体，沿斜轴线向上延伸。
在清明上河图中，我们明显可以看到这样的表现手法。
这里不同于焦点透视中的斜透视。
3、重叠法，又叫遮挡法。
前景物体在后景物体之上，利用前面的物体部分遮挡后面的物体来表现空间感。
在儿童画中，小朋友们往往采用混合式的绘画空间来表现他们对世界的认知，而主要的空间表现方式就是“左右上下关系"和"部分遮挡关系"。
同时遮挡法也让在有限的画面内表现更多内容成为可能。
4、近大远小法。
将远的物体画得比近处的同等物体小。
这也是现代线性透视学的重要理论基础。
5、近缩法。
在同一个物体上，为了防止由于近部正常透视太大,而遮挡远部的表现,为此有意缩小近部，以求得完整的画面效果。
在佛寺中常见把大佛塑造得往上逐渐膨大，实际上就是近缩法的运用，使人在其下仰视时避免过度的近大远__并得到完整的视觉印象。
6、空气透视法。
由于空气的阻隔，空气中稀薄的杂质造成物体距离越远，看上去形象越模糊，所谓"远人无目，远水无波"，部分原因就在于此。
同时存在着另外一种色彩现象,由于空气中孕含水气,在一定距离之外物体偏蓝,距离越远偏蓝的倾向越明显,这也可归于色彩透视法。
晚期哥特式风格的祭坛画，常用这种方法造成画面的真实性。
7、色彩透视法。
因为空气阻隔，同样颜色的物体距离近则色彩鲜明，距离远则色彩灰淡。
8 、环形透视。
环形透视的特点是不固定视点，视点在围绕对象作环形运动，因而能把对象的各个侧面及背面作全方位的展示，这种环形透视在传统民间美术中是最为常见的。
看完必懂，透视图文详解之一点透视，新手素材干货
看完必懂，透视图⽂详解之⼀点透视，新⼿素材⼲货⼀、⼀点透视
⼀点透视是绘画表现中经常使⽤的⼀种透视⽅法，透视关系较为简单，空间中物体造型的透视
线都消失于同⼀个灭点,简单概括为:画⾯要求横线平⾏，竖线竖直，透视斜线相交于⼀同点。
（该点为视线⽔平线与眼睛垂直线相交的点）
⼀点透视分以下5种情况
1，消失点位于画⾯中正中间
消失点左右两侧⼤⼩变化相同。
2，消失点向右侧偏移
当消失点向右侧偏移时，右侧的部分变⼩，左侧的部分相反则变⼤，这时可以把左侧的部分作
为细致刻画的部分，右侧概括来画，通过透视及刻画轻重让画⾯主次分明。
3，当消失点向左侧偏移
消失点向左侧偏移时，左侧的部分变⼩，右侧的部分变⼤，不仅会使透视变得更加与众不同，
打破单⼀的缺点，也会让画⾯的主次及层次空间变得更加明显。
4、当消失点向上偏移时
消失点向上偏移时，顶部⾯积变⼩，下半部分则变⼤, 这种效果也叫俯视视⾓，当⼈站在⾼处向
下看时就会出现这种效果。
5、当消失点向下偏移时
消失点向下偏移时，底部⾯积变⼩，上半部分则变⼤, 这种效果也叫仰视视⾓,当⼈蹲着向上看的
时候就会出现这种效果,这种⾓度在绘画中也是⽐较舒服的视⾓，因为⼈⼀般都是坐着画画，画
画视⾓⼀般都是仰视，坐着临摹写⽣时间久也不会很累。
综上所述，简⽽⾔之，就是消失点往哪侧偏移，哪侧就会变⼩。
越画越幸运，定期分享⼲货素材以及绘画教学技巧，希望爱画画的⼩伙伴们喜欢。
（有问题可
以评论或者私信，⼤家⼀起交流学习哦）。
山水画的透视方法
山水画的透视方法主要有以下几种：
1.焦点透视：这是西方绘画的透视方法，分为一点透视、两点透视、三点透视。
一点透视（平行透
视）中，视线集中于一个灭点；两点透视（成角透视）中，有一个角的灭点；三点透视中，视线交于三个灭点，仰视时交于天空中的是天点，俯视时交于地面方向的是地点。
2.散点透视：也称移动视点透视。
这种方法不受固定视域的限制，根据需要移动立足点进行观察，
将各个立足点上所看到的东西组织进画面中。
这种方法是中国山水画的特殊透视法。
在宋代郭熙的《林泉高致》中，对散点透视下过定义：“山有三远：自山下而仰山巅谓之高远；自山前而窥山后谓之深远；自近山而望远山谓之平远。
”。
透视图画法课件
2. 求灭点（主点）
3. 求各线旳透视方向
4. 求端点旳透视
5. 连轮廓线
6. 加粗轮廓线
第三节 透视图旳作法
一、一点透视（二）量点法（距点法） 所谓量点法，就是利用量点求作透视长度旳作图措施。 （1）量点法作图原理
A
B
A1
B1
量点M
TAB
FAB
心点s′
A0
B0
三、形体透视高度旳拟定
PL
PL
a
b
c
d
GL
GL
h
PL
PL
GL
GL
HL
HL
a
FX
FY
a0
S
S
S
FY
FX
S
FY
FX
课后练习：（1）作形体旳透视图。
（2） 求形体旳两点透视
(3) 求形体旳 两点透视
(4) 作台阶旳两点透视
例9（台阶旳两点透视）
先画两边挡板旳透视。
再画右挡板内侧台阶轮廓线旳透视。
S
fx
FX
FY
fy
A0
b0
B0
d0
D0
H
C0
视线法绘制形体旳两点透视
视线法绘制不与画面相交旳形体旳透视图旳作法
t
T
fy
fx
FY
FX
a0
A0
d0
例2 作出基面上旳方形 网格旳两点透视。
量点法
GL
GL
fy
fx
my
mx
L1
L2
L3
L5
L4
O
L1
L2
L3
L5
景观制图——透视图画法
三点透视
第二节
一、灭点
透视规律
Pp F
直线的透视求法
D0
D
C0
C B B0
A
Vp
s Gp
推论：
画面上的直线，其透视为直线本身。
平行于画面的直线没有灭点
两相互平行的画面平行线
与画面相交的平行线有共同的灭点，亦即它们的透视都相 交于这个灭点
F
迹点和灭点
迹点N 灭点V 全透视NV
F
T
第二节 透视规律
求柱列的透视 S
h X
PH
作 室 内 的 一 点 透 视 图 （ 续 3 ）
(7) 作室内的一点透视图（续4）
作室内的一点透 视图（续4）
室内的一点透视
用量点法求建筑形体的透视
立面图
x 10 9
8
平面图 my
y 5
4
3
mx
2
n2
7
6
n1பைடு நூலகம்1
（a）已知条件
立面图
x 10 9
8
平面图 my
y 5
4
物体上的主要表面与画面倾斜，但其上 的铅垂线与画面平行，所作的透视图有两个 灭点，称为两点透视，如图3-8所示。
五、透视图的分类
图3-8 两点透视
五、透视图的分类
（三） 三点透视
物体上长、宽、高三个方向与画面均不 平行时，所作的透视图有三个灭点，称为 三点透视。在这三种透视图中，两点透视 应用最多，三点透视因作图复杂，很少采 用。
视点（S）—人眼所在的位置，即 投影中心。
站点 （s）—人站立的位置，即视 点在基面上正透影。
主点（s'）—视点在画面上的正投
