本设计为哈尔滨某场锅炉设计。

从锅炉房的设计原则出发,即遵守规范、安全可靠、经济合理、技术先进、保护环境。

根据课本当中的理论知识和设计所给的原始资料与实际应用相结合,仔细的完成本次课程设计。

本次锅炉房设计,因用于工厂的生产、生活和采暖,故设计的锅炉形式为蒸汽锅炉,使用燃料为Ⅲ类无烟煤,选用3台SZL4-1.25-WⅢ型锅炉以满足设计计算出的全年热负荷31800.1t/年,该设计严格按照《锅炉房设计规范GB50041-2008》,本说明书系统地阐述了锅炉房设计的基本理论和计算过程,设有水处理系统,分别对给水进行除氧、软化等工序进行设计计算,在对排污率进行计算时,采用碱和盐两种方法计算,取其最大值10.6%,还设有汽水系统、引送风系统等,同时对所用燃料进行校核计算,根据该燃料的具体成分,设计相应的燃烧、排污、出渣设备。

在设计计算之后的设备选择中,秉持经济节约的原则,在参考资料中也是选用的与计算匹配,与实际符合的设备,不留有一点浪费。

本设计说明书共分为六大章节,以图表结合的形式,使每一章的数据资料能系统、明了的展现给读者。

一.锅炉型号和台数的选择 (3)二.水处理设备的选择及计算 (6)三.汽水系统的确定及其设备选择计算 (13)四.送、引风系统的设计 (17)五.运煤除灰方法的选择 (23)六.锅炉房设备明细表 (26)参考文献 (27)小结 (28)一.锅炉型号和台数的选择1.热负荷计算热负荷计算的目的是求出锅炉房的计算热负荷、平均热负荷和全年热负荷,作为锅炉设备选择的依据。

(1)计算热负荷 锅炉房最大计算热负荷Q max 是选择锅炉房的主要依据,可根据各项原始热负荷、同时使用系数、锅炉房自耗热量和管网热损失系数由下式求得: Q max =K 0(K 1Q 1+K 2Q 2+K 3Q 3+K 4Q 4)+Q 5 t/h 式中Q 1,Q 2,Q 3,Q 4——分别为采暖、通风、生产和生活最大热负荷,t/h ,由设计资料提供;Q 5——锅炉房除氧用热,t/h ;K 1, K 2, K 3, K 4——分别为采暖、通风、生产和生活负荷同时使用系数; K 0——锅炉房自耗热量和管网热损失系数,取K 0为1.15。

锅炉房设计计算说明书110

锅炉房设计计算说明书110

福建工程学院《锅炉房》课程设计计算说明书题目燃气热水锅炉房工艺设计系别:专业:建筑环境与设备工程班级:学号:学生:指导老师:日期: 2014年目录1设计原始资料 (2)1.1设计概况 (2)2 锅炉房容量及锅炉的选择 (2)2.1全厂热负荷计算 (2)2.2锅炉机组的选择 (3)3 给水及水处理设备的选择 (4)3.1锅炉循环水量的计算 (4)3.2循环水泵扬程的计算 (4)3.3循环水泵的选择 (4)4 定压机水处理设备的选择 (5)4.1 膨胀容积计算 (5)4.2定压装置及补水泵的选择 (6)4.3软化水箱设备及软化水箱的选择 (6)4.4其他 (6)5 水汽系统主要管道管径的确定 (7)5.1 循环水主干管管径的确定 (7)5.1.1锅炉房循环水进出总管管径 (7)5.1.2 水泵至锅炉循环水管管径 (7)5.2 天然气总管管径的确定 (8)6 燃气及排气系统 (8)6.1 燃气及天然气泄漏报警装置 (8)6.2 烟囱 (9)7 热工控制和测量仪表 (9)8 锅炉房的布置 (9)10 技术经济指标 (10)11 锅炉房主要设备表 (10)1设计原始资料1.1设计概况设计作为一燃用天然气的热水锅炉房,主要为联合厂房采暖及生活沐浴提供所需的热能。

锅炉房位于厂区东面的公用动力站房内,毗邻有空压站。

根据规划,近期锅炉房内先安装三台WNS2.8-1.0-95/70-Q 型燃气热水锅炉,锅炉房总额定功率为8.4MW ,热水供、回水温度为95℃和70℃。

锅炉燃料为天然气。

1.2原始资料1.2.1 热负荷采暖用热 Q 1=4000KW 供、回水温度:95℃/75℃;生活用热 Q 2=7440KW 供、回水温度:95℃/75℃1.2.2 燃料资料燃料为东海天然气,其收到基地位热值:34332kJ/m 3。

1.2.3水质资料总硬度 H 0 121mg/L永久硬度 H FT 24mg/L暂时硬度 H T 97mg/L总碱度 A 0 95mg/L1.2.4工厂工作班制工作班制为两班制2 锅炉房容量及锅炉的选择2.1全厂热负荷计算1、采暖季最大计算热负荷MW Q K Q K K Q )2211(0max +=式中 K 0------管网散热损失系数,取1.05;K 1------采暖用热的同时使用系数,取1;K 2------生活用热的同时使用系数,生活用热可提前1h 加热,故取0.5。

锅炉房课程设计说明书

锅炉房课程设计说明书

设计题目:沈阳市惠民小区供热锅炉房设计第一章热负荷计算1.1原始资料1.1.1热负荷及参数1.1.1。

1 热负荷参数表1-1 热负荷参数表1。

1。

1.2热网参数(1)供回水温度T g/T h=95/70℃(2)热网作用半径R=500m(3)建筑物最大高度H=21m1.1.2沈阳气象参数地点:沈阳海拔H1= 169。

9m ; 室外计算温度Tw= -10℃平均温度T pj= —2℃;采暖天数N=180天;主导风向及频率:西北,9%; 冬季大气压力=956.8pa;冬季室外平均风速V=3。

8m/s最大冻土深度H2=190cm 。

1.1.3燃料种类1表1-2 煤种成分表1.1.4水质资料表1—3 水质资料表1.1.5气象地质资料21.2设计规范及标准1.《低压锅炉水质标准》GB1576—20012.《锅炉污染物排放标准》GB13271-2001 3。

《热水锅炉监察规程》4。

《供热工程制图规范及标准》5.《锅炉房设计规范》GB50041-9231.3热负荷计算1.3.1计算热负荷热负荷计算公式[1]:Q j max=k0(k1Q1+k2Q2+k3Q3+k4Q4)+k5Q5其中:max -—-最大计算热负荷Qjk0-———-—热水网路损失系数,1。

05-1.08.敷设方式为地沟,因此取1.08.k1—-—--—采暖热负荷同时使用系数,1。

0k2-—-—-—生产热负荷同时使用系数, 0k3-——-—-通风热负荷同时使用内系数,0k4-—-—-—生活热负荷同时使用系数,0k5—-—---自用热负荷同时使用系数,1。

0~1。

2。

取1。

0.Q1--—---采暖热负荷6.5MWQ2—---—-生产热负荷0 MWQ3———-——通风热负荷0 MWQ4—--—--生活热负荷0 MWQ5---——-自用热负荷,MW.所以,上式简化为:Q max=K。

·K1·Q1+K。

·K1·Q2 KW式中K。

北京某燃气蒸汽锅炉房设计说明书

北京某燃气蒸汽锅炉房设计说明书

哈尔滨商业大学毕业设计(论文)北京市花园小区15MW燃气蒸汽锅房工艺设计学生姓名侯文栋指导教师王莹陈志峰专业建筑环境与设备工程学院土木与制冷工程学院2006年06月10日Graduation Project (Thesis)Harbin University of Commerce15MW Gas Steam Boiler Building Technological Design of Garden Communityin Beijing CityStudent Hou WendongSupervisor Wang Ying Chen ZhifengSpecialty Building Environment and Equipment EngineeringSchool School of Civil and Refrigerating Engineering2006-06-10毕业设计(论文)任务书毕业设计(论文)审阅评语毕业设计(论文)审阅评语毕业设计(论文)答辩评语及成绩摘要本设计的题目是北京花园小区15MW燃气蒸汽锅炉房的设计,根据《燃油燃气锅炉房设计手册》,说明书主要阐明了燃气蒸汽锅炉房的设计方法设计原则以及详细的计算说明过程,说明书包括以下几个主要部分:绪论、热负荷的确定和锅炉选型、蒸汽锅炉房的水系统、蒸汽锅炉房的燃气调压系统、锅炉房布置原则及对其它专业的要求、锅炉房的自控及热工测量。

绪论主要介绍了燃气锅炉房的发展前景,热负荷的确定及锅炉型号的选择及锅炉水系统。

这一部分主要说明的是蒸汽锅炉选型的原则及选择计算和锅炉水系统中各辅助设备的选择计算及其供水系统水力计算。

燃气调压系统主要阐述了燃气系统的选择及调压器的选择计算和燃气管路的水力计算。

第七章说明了锅炉房的布置原则及对其它专业的要求。

锅炉房的自控及热工测量主要是介绍了热工测试方法及自控的方法。

最后简略叙述了锅炉的经济技术分析。

关键词:燃气锅炉;锅炉房;热负荷;水力计算AbstractThis work is the 15MW gas steam boiler building technological design of garden community in Beijing. According to “the manual design of fuel boiler building”, this paper mainly clarified the design method design principle and the detailed calculation process of the gas steam boiler building. This paper included several main parts as follows: the introduction, the definition of thermal load and the selection of boiler types, the water and steam system of the gas boiler, the gas pressure regulator system of the steam boiler building, the principle of boiler building layout and the requirement of other majors, the automatic control and the thermal characteristics measure of the boiler building. The introduction mainly describes the prospective of the gas boiler building, the settlement of thermal load and the choice of the boiler and water system of the boiler. This part mainly discusses the choice principle and calculation of gas boiler and the selection and calculation of the each standby equipment of boiler water system. The hydraulic calculation of water supply system is also considered. The gas pressure regulator system mainly introduces the selection of the gas-fired system and the selection of regulator calculation and the hydraulic calculation of the gas-fired pipeline. The seventh chapter mainly introduces the principle of boiler building layout and the requirement of other majors mainly introduces. The auto control and the thermal characteristics measure of the boiler building mainly introduce the thermal characteristics test method and auto control method. The last part shortly describes the economic technique analysis of the boiler.Key Words:gas boiler;boiler building;thermal load;hydraulic calculation目录摘要 (I)Abstract (II)1 绪论 (1)1.1 燃油燃气锅炉房发展概况 (1)1.1.1 国外燃油燃气锅炉进入国内市场的情况 (1)1.1.2 国内燃油燃气锅炉生产状况 (1)1.2 燃气资源开发和燃气锅炉的发展前景 (1)1.2.1 燃气资源开发 (1)1.2.2 燃气锅炉房设计前景 (1)2 热负荷的确定和锅炉选型 (3)2.1 设计的原始资料 (3)2.1.1 热负荷资料 (3)2.1.2 天然气的资料 (3)2.1.3 气象资料 (3)2.1.4 水质资料 (3)2.2 锅炉型号和台数的选择 (3)2.2.1 锅炉的最大热负荷 (3)2.2.2 锅炉的平均热负荷 (4)2.2.3 锅炉房的年热负荷计算 (4)2.2.4 锅炉型号和台数选择 (5)3 锅炉水处理设备的选择 (6)3.1 给水设备的选择 (6)3.1.1 锅炉给水量的计算 (6)3.1.2 锅炉排污量的计算 (6)3.1.3 给水泵的选择计算 (7)3.2 锅炉软化水设备的选择 (8)3.2.1 软水器的选择 (8)3.2.2 软水箱的选择 (8)3.3 锅炉除氧设备的选择 (9)3.3.1 除氧设备选择计算 (9)3.3.2 除氧泵的选择 (9)3.4 锅炉排污设备的选择计算 (10)3.4.1 锅炉的排污系统 (10)3.4.2 排污扩容器选择计算 (10)3.4.3 降温池的选择 (11)3.5 汽水系统主要管道管径的确定 (11)3.6 分气缸的选用 (12)3.6.1 分气缸的直径的确定 (12)3.6.2 分气缸筒体结构尺寸的确定 (12)3.7 阀门的选择 (13)4 锅炉房燃气系统 (14)4.1 锅炉房燃气耗气量计算 (14)4.2 燃气管道供气系统 (14)4.2.1 供气管道进口装置设计的基本要求 (14)4.2.2 锅炉燃气系统供应系统 (16)4.3 燃气管道供气压力确定 (16)4.3.1 城市燃气管道压力分类 (16)4.3.2 供气压力的确定 (17)4.4 燃气管道敷设原则及连接方法 (17)4.4.1 管道的敷设原则 (17)4.4.2 管道的连接方法 (21)5 燃气调压系统 (22)5.1 概论 (22)5.2 调压系统分类及选择 (22)5.2.1 几种调压系统 (22)5.2.2 调压系统方案确定原则 (23)5.2.3 调压系统的选择 (23)5.3 调压系统工艺流程和附件配置 (23)5.4 调压系统设备、仪表和附件选择 (24)5.4.1 净化设备的配置 (24)5.4.2 调压器的选择计算 (24)5.4.3 安全阀的选择计算 (26)5.5 调压系统旁通管道、吹扫管、放散管及压缩空气管道的设置 (28)5.5.1 旁通管 (28)5.5.2 吹扫管和放散管 (28)5.5.3 压缩空气及其管道 (28)6 燃气管道水力计算 (30)6.1 燃气管道管径计算 (30)6.1.1 燃气管道的直径 (30)6.2.2 天然气管道的水力计算校核 (31)7 锅炉房的布置 (34)7.1 锅炉房布置的一般原则 (34)7.2 锅炉房组成及工艺设备布置要求 (34)7.3 调压站的布置 (36)7.4 燃油燃气锅炉房工艺对其它专业设计要求 (37)7.4.1 总图运输专业 (37)7.4.2 建筑专业 (38)7.4.3 结构专业 (39)7.4.4 电气专业 (39)7.4.5 热控专业 (40)7.4.6 给排水专业 (41)7.4.7 环保专业 (41)8 锅炉房的热工测试及自动控制 (42)8.1 概述 (42)8.2 热工测试与控制的基本要求 (42)8.2.1 热工测试 (42)8.2.2 锅炉房的热工控制 (42)9 锅炉人员的编制 (44)10 技术经济分析 (45)10.1 概述 (45)10.2 锅炉主要设备价格表 (45)10.3 锅炉设备安装费用表 (46)10.4 锅炉设备安装费用表 (47)10.5 锅炉房的社会效益分析 (47)结论 (49)参考文献 (50)致谢 (51)附录 (52)锅炉样本 (52)软化设备样本 (52)除氧设备样本 (52)除氧泵 (52)给水泵 (52)调压器 (52)扩容排污器 (52)1 绪论1.1 燃油燃气锅炉房发展概况随着我国改革开放的不断深化,全国各地经济建设的迅速的发展,城市高层民用建筑的快速崛起,国家对环境保护工作提出更高要求,油气资源的大力开发,燃油燃气锅炉应用逐年上升,燃油燃气锅炉房建设进入新的发展时期。

锅炉房设计说明书12

锅炉房设计说明书12

课程设计课设名称:变配电所课程设计系:电气工程系专业:电气工程与智能化班级:电智061 学号:学生姓名:指导教师:职称:教授2009年6 月 4日课程设计说明书课设名称:变配电所课程设计系:电气工程系专业:电气工程与智能化班级:电智061学号:学生姓名:指导教师:职称:教授2009年6 月 4日目录第一章任务书一、工程概况 (1)二、配电系统 (1)三、照明配电概括 (1)四、动力配电概况 (1)第二章动力工程设计第一节方案的确定及动力介绍 (1)一、方案的确定 (1)二、动力介绍 (1)三、设备的选择 (2)第二节锅炉房动力计算书 (3)第三章照明工程设计第一节方案的确定 (5)第二节光源的选择 (5)第三节照明器的布置 (5)第四节照明线路 (5)一、照明线路的一般要求 (5)二、照明线路的基本形式 (6)第五节照度计算 (6)一、照度标准 (6)二、照明种类 (6)三、照度确定 (6)四、开关和插座的选择 (9)五、照明配电负荷计算表 (9)六、导线的选择 (9)七、照明器的安装 (10)第四章防雷接地工程的设计第一节防雷设计 (11)第一节接地设计 (11)参考文献 (12)设计题目:某锅炉房供配电系统设计第一章任务书一、工程概况本工程是给两台2.8MW和2.1MW的供暖锅炉锅炉房的动力,照明工程的配电。

其中,锅炉房是30×6×5米单层建筑(各房间大小如建筑底图),内放置两台常压锅炉和三台循环水泵,其中两台常压锅炉根据工艺要求各配备一台5.5kW的电动机供给鼓风机,三台循环水泵各配备一台37kW的电动机,两台盐泵各配置一台4kW的电动机。

防雷设计按三类防雷考虑。

二、配电系统1、本工程中锅炉房对电力的供应没有特殊的要求,属于三级负荷,所以按三级负荷供电。

电源采用380/220V三相四线制交流电源,中性线做重复接地,并分为N、PE(中性线)即TN-C-S 接地系统,接地电阻不大于4欧姆。

锅炉房设计说明书

锅炉房设计说明书

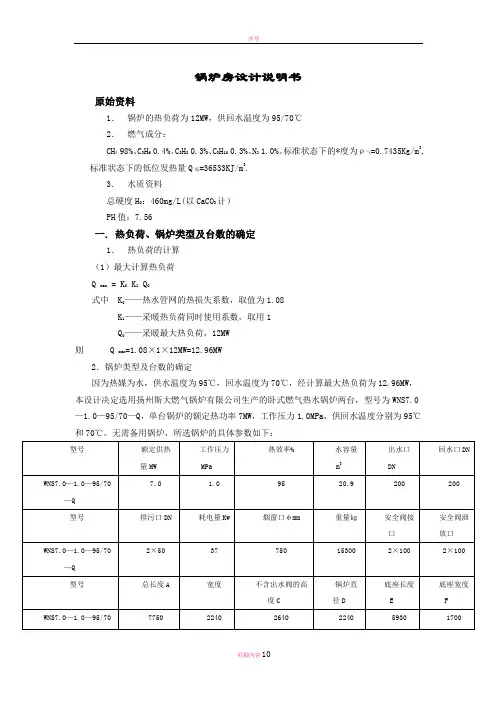

锅炉房设计说明书原始资料1.锅炉的热负荷为12MW,供回水温度为95/70℃2.燃气成分:CH498%、C3H60.4%、C3H80.3%、C3H100.3%、N21.0%。

标准状态下的*度为ρ气=0.7435Kg/m3,标准状态下的低位发热量Q低=36533KJ/m3.3.水质资料总硬度H0:460mg/L(以CaCO3计)PH值:7.56一. 热负荷、锅炉类型及台数的确定1.热负荷的计算(1)最大计算热负荷Q max = K0 K1 Q0式中 K0——热水管网的热损失系数,取值为1.08K1——采暖热负荷同时使用系数,取用1Q0——采暖最大热负荷,12MW则 Q max=1.08×1×12MW=12.96MW2.锅炉类型及台数的确定因为热媒为水,供水温度为95℃,回水温度为70℃,经计算最大热负荷为12.96MW,本设计决定选用扬州斯大燃气锅炉有限公司生产的卧式燃气热水锅炉两台,型号为WNS7.0—1.0—95/70—Q,单台锅炉的额定热功率7MW,工作压力1.0MPa,供回水温度分别为95℃和70℃。

无需备用锅炉,所选锅炉的具体参数如下:—Q型号热水回水位置G热水供水位置H烟囱中心距J 烟囱高度K烟囱直径L清扫烟管最小长度MWNS7.0—1.0—95/70—Q1500 1500 120 2145 750 5400其排烟温度为160度,NOX排放量低于400mg/m3。

二.给水和热力系统设计1.水处理方案的确定(1)热水锅炉对给水的水质要求锅横截面锅炉纵截面根据《低压锅炉水质标准》规定,对于温度不大于95度的热水锅炉,补给水和循环水的水质要求如下表所示:项目补给水循环水悬浮物mg./L总硬度me/LPH值(25℃)溶解氧mg/L≤5≤0.6≥7≤0.18.5~10≤0.1(2)水质处理方案的确定本锅炉房原水的硬度超过给水水质标准,故需进行软化处理。

由于热水锅炉不存在水的蒸发,水中盐类浓度不会增加,碱度也不会提高,而且保持一定的碱度还可以对金属壁起到一定的保护作用。

热工专业锅炉房项目初步设计说明书范本

热工专业锅炉房项目初步设计说明书范本

XX
积雪厚度
XX
冰冻深度
XX
采暖室外计算温度
XX
采暖期平均温度
XX
5.3 水质条件
锅炉房用水由 XX 水源供水,原水检测报告如下表:
锅炉房说明书 共 36 页第3页
档案号 热-XXX
/明
大庆油田工程有限公司



项目号 XXXX
共 36 页 第 4 页
报告编号:水检 XXX
原水检测报告
样品名称
水样
6.29《涂装前钢材表面处理规范》SY/T0407-97
6.30《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88
6.31《钢制管道及储罐防腐蚀控制工程设计规范》SYJ0007-1999
6.32《钢制容器防腐和保温工程施工及验收规范》SY/T4059-93
6.33《建设项目环境保护管理条例》(98)国务院令第 253 号
锅炉房说明书 共 36 页第2页
项目 粒度
全水 Mt% 空干基水份 Mad%
灰 分 Ad %
挥发份 Vdaf.v %
坩锅粘结号 ORC 全硫分 %
高位发热量 Qgr.ad (MJ/kg)
DT
灰溶点 ℃
ST
指标
≤50
≤13
≤8
≤29


≥28


S≤0.5
≥22


1170~1240

1240~1300
8 站址及建站条件
8.1 站 址
新建燃煤锅炉房站址选择在 XX 所属土地范围内,位于 XXX,自然地面标 高 XXX~XXXm,锅炉房占地 XXXm2。
8.2 站址交通

锅炉课设计算说明书

锅炉课设计算说明书

目录一、工程概况及原始资料 (3)1.1 工程名称 (3)1.2 建筑概况 (3)1.3 设计任务 (4)1.4 设计依据 (4)1.5 技术经济可行性分析 (4)二、锅炉的型号及台数的确定 (5)2.1 热负荷的计算 (5)2.2 锅炉型号及台数的选择 (5)三、燃料供应系统 (7)3.1 燃气供应系统设计 (7)3.1.1 供气系统方案确定 (7)3.1.2 调压系统方案确定 (7)3.1.3 供气管材的选用 (8)3.2 燃气管道水力计算 (8)3.2.1 燃气管道管径计算 (9)3.2.2 燃气管道水力计算 (10)3.3 燃气供气压力确定 (15)3.4 燃气系统设备及附件 (17)3.4.1 调压器选用 (17)3.4.1.1 调压器选用原则 (17)3.4.1.2 选型 (17)3.4.2 放散管选用 (17)3.4.3 阀门 (17)四、锅炉给水系统 (17)4.1 给水泵和主要管道的选择计算 (17)4.2 其他水处理设备选择 (18)4.2.1 软化水器的选择 (18)4.2.2 除氧方法与除氧器选择 (21)4.2.3 软化水箱的选择 (22)五、锅炉侧循环水系统 (23)5.1 系统流量计算 (23)5.2 换热器的选型 (24)5.2.1 板式换热器的优越性 (24)5.2.2 选型 (24)5.3 锅炉侧循环水系统水力计算 (25)5.3.1 循环水系统管径确定 (25)5.3.2 系统阻力计算 (26)5.3.2.1 沿程阻力损失计算 (26)5.3.2.2 局部压力损失 (28)5.3.2.3 锅炉和板换内部压力损失 (30)5.3.2.4 锅炉侧水循环系统总压力损失 (30)5.4 锅炉侧循环水泵的选择 (30)六、锅炉排烟系统 (31)6.1 工程基本资料 (31)6.2 排烟管径确定 (31)七、设计小结 (33)八、参考文献 (34)一、工程概况及原始资料1.1 工程名称西安毛纺厂燃气锅炉房设计1.2建筑概况本工程位于西安,该锅炉房为工厂的员工宿舍和家庭宿舍的采暖和生活热水提供热源。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

福建工程学院
《锅炉房》课程设计
计算说明书
题目燃气热水锅炉房工艺设计—
系别: _______ 环境与设备工程系______________ 专业: _______ 建筑环境与设备工程____________ 班级: _______ 建环_1004 ____________________ 学号:_3100901413 _____________________________ 学生: _______ 蔡信隆________________________ 指导老师:________ 李祎彧、吴婧________________
日期:_2013 _________ 年_ 11 _月_______________
1设计原始资料 (2)
1.1设计概况 (2)
2锅炉房容量及锅炉的选择 (3)
2.1锅炉房容量的确定 (3)
22锅炉型号和台数的选择 (3)
2.3热负荷计算及锅炉机组的选择 (3)
3给水及水处理设备的选择 (4)
3.1锅炉循环水量的计算 (5)
3.2循环水泵扬程的计算 (5)
3.3循环水泵的选择 (6)
4 定压机水处理设备的选择 (6)
4.1膨胀容积计算 (7)
4.2定压装置及补水泵的选择 (7)
4.3软化水箱设备及软化水箱的选择 (8)
4.4其他 (8)
1设计原始资料
1.1设计概况
设计作为一燃用天然气的热水锅炉房,主要为联合厂房采暖及生活沐浴提供所需的热能。

锅炉房位于厂区东面的公用动力站房内,毗邻有空压站。

根据规划,近期锅炉房内先安装三台WNS4.2-1.0-95/70-Q型燃气热水锅炉,锅炉房总额定功率为12.6MW热水供、回水温度为95C和70E。

锅炉燃料为天然气。

1.2原始资料
1.2.1热负荷
采暖用热Q 1=6000KW 供、回水温度:95E /75 C;
生活用热Q2=11160KW供、回水温度:95E /75 E
1.2.2燃料资料
燃料为东海天然气,其收到基地位热值:34332KJ/M。

1.2.3水质资料
总硬度H o=121mg/L
永久硬度H FT=24mg/L
暂时硬度H T=97mg/L
总碱度A o=95mg/L
124工厂工作班制
工作班制为两班制
2锅炉房容量及锅炉的选择
2.1锅炉房容量的确定
锅炉房设计容量宜根据热负荷曲线或热平衡系统图,并计入管道热损失、锅炉房自用热量和可供利用余热进行计算确定。

当缺少热负荷曲线或热平衡系统图时,热负荷可按生产,采暖通风和生活小时最大耗热量,并分别计入同时使用系数确定。

且锅炉宜以热水为供热介质。

2.2锅炉型号和台数的选择
在选定锅炉供热介质和参数后,应根据用户的要求和特点选择锅炉型号和决定锅炉的台数。

宜选用容量和燃烧设备相同的锅炉,当选用不同容量和不同类型锅炉时,其容量和类型不宜超过两种。

锅炉台数和单台锅炉容量的选择,应根据锅炉房的设计容量和全年负荷低峰期锅炉机组的工况等因素确定,并保证当其中最大一台锅炉检修时,其余锅炉应能满足连续生产用热所需的最低热负荷及采暖通风、生活用热所需的最低热负荷。

锅炉房的锅炉台数不宜少于2 台,当选用一台锅炉能满足热负荷和检修需要时,可设置一台。

锅炉房的锅炉总台数,新建时不宜超过5台;扩建或改建时,不超过7台。

2.3热负荷计算及锅炉机组的选择
2.3.1全厂热负荷计算
1、采暖季最大计算热负荷
Q max K0(K1Q1 K2Q2)MW
式中K o------管网散热损失系数,取1.05 ;
K i ----------- 采暖用热的同时使用系数,取1;
K 2-——生活用热的同时使用系数,生活用热可提前1h加热,故取0.5。

计入上述各项系数后,锅炉房的最大计算容量为
Q IMAX K o(K i Q i K2Q2) 1.05(6000 0.5 11160) 12159KW
2、非采暖季最大计算热负荷
Q2MAX ©(KQ K2Q2) 1.05 0.5 11160 5859KW
2.3.2锅炉机组的选择
根据锅炉房的计算容量、所需热水参数和供应燃料品种,选用3台热功率为4.2MW热水供、回水温度为95C和70C。

采暖季节,第一班工作时一台锅炉投入运行以供采暖,第一班职工即将下班要沐浴时,两台锅炉全部投入运行。

非采暖季节,只需投入一台运行,本锅炉房不设备用锅炉,两台锅炉互为备用,锅炉的检修保养安排在非采暖季节进行。

WNS4.2-1.0-95/70-Q型燃气热水锅炉的技术参数:
型号:WNS4.2-1.0-95/70-Q
额定热功率:4.2MW
额定出水压力:1.0MPa
供、回水温度:95C和70T
锅炉燃料:天然气
风机功率:6.5KW
燃料耗量:240M3/h
3给水及水处理设备的选择
汽水系统一般包括给水、蒸汽和排污三个系统。

0.86kQ
C T 0.86 1.05 4200
1 (95 70)
151.70t/h
蒸汽锅炉房的锅炉给水母管应采用单母管;对常年不间断供汽的锅炉房和给水泵不能并联运行的锅炉房,锅炉给水母管宜采用双母管或采用单元制锅炉给水系统,使给水管道及其附件随时检修。

给水泵应有备用;当最大一台给水泵停止运行时,其余给水泵的总流量应能满足所有运行锅炉在额定蒸发量时所需给水量的110%给水量包括锅炉蒸发量和排污量。

当以电动给谁泵为常用给水泵时,宜采用汽动给水泵为事故备用泵;该汽动给水泵的流量应满足所有运行锅炉在额定蒸发量时所需给水量的20%- 40% 凝结水泵、软化水泵、中间水泵一般设有2台,其中一台备用。

当任何一台水泵停止运行时,其余的总流量应满足系统水量的要求。

有条件时,凝结水泵和软化水泵可合用一台备用泵。

3.1锅炉循环水量的计算
G 3.6?k?q t/h
c? t
式中Q------ 锅炉额定热负荷,Kv y
K——管网散热损失系数,取1.05 ;
C------ 管网热水的平均比热容,Kj/(kG. C);
△ t----热水供回水温差,°C。

锅炉房循环水量为
3.2循环水泵扬程的计算
H>H+H+H
式中H1------锅炉房阻力损失,取100KPa
H 2------供回水管路阻力损失,由计算得120KPa
H 3------最不利用户内部阻力损失,取50KPa
H>H+H+H》100+120+50=270
3.3循环水泵的选择
循环水泵台数的选择,为控制方便,以一台锅炉配一台泵的形式,故选择 3 台立式循环水泵,其中一台备用。

循环水泵的技术参数:
型号:
流量:
扬程:
温度:
转速:
电机功率:
4定压机水处理设备的选择
给水箱或除氧水箱一般设置1个,对于常年不间断供热的锅炉房或容量大的锅炉房应设置2个。

给水箱的总有效容量宜为所有运行锅炉在额定蒸发量时所需20 〜60mi n。

凝结水箱宜选用1个,锅炉房常年不间断供热时,宜选用2个或1个中间带隔板分为两格的水箱。

它的总有效容量宜为20〜40min的凝结水回水量。

软化水箱的总有效容量,应根据水处理的设计出力和运行方式确定。

当设有再生备用软化设备时,软化水箱的总有效容积宜为30〜60min的软化水消耗量。

锅炉房水箱应注意防腐,水温不大于50 E时,水箱要保温。

4.1膨胀容积计算
V tV a m3
式中a------水的单位体积膨胀系数,取0.0006 ;
△ t--水温波动的范围,25 C;
Va——系统总的水容量,m3
膨胀容积为:
V e tV a 0.0006 35.6 25 0.53m3
4.2定压装置及补水泵的选择
热水系统的补水量一般根据系统的正常补水和事故补水确定,并宜为正常补
水的4〜5倍。

系统的小时泄漏量,宜为系统总的水容量的1%
根据以上要求及系统的膨胀容量,为便于布置,选用调节容量为0.4〜1.3m3、补水量为3〜5m3/h的落地膨胀水箱一个。

该落地膨胀水箱定压补水为一个整体装置,属于氮气定压。

落地膨胀水箱的隔膜罐中,罐与囊之间充氮气。

落地膨胀水箱的技术参数:
型号:
调节容量:
补水泵流量:
补水泵扬程:
定压压力:
4.3软化水箱设备及软化水箱的选择
根据自来水的水质资料,选用NTS5-2/10型全自动软化水装置一台,其出水量为2m3/h,为不间断供水。

经软化后出水硬度切.03mmol/L,符合《工业锅炉水质标准GB1576-2001〉总硬度O.6mmol/L的要求。

全自动软化水装置的技术参数:
型号:
软水流量:
出水硬度:
电源:
选用2m3不锈钢软化水箱一个。

4.4其他
为调节锅炉循环水的水质,选用一台DJ-100型自动加药装置。

锅炉运行时,用户可根据水质情况选购缓蚀剂、阻垢剂、除氧剂、硬度调节剂等,以改善锅炉水质。

因热水用户较为单一,故本锅炉房不设分水缸。
