内径量表使用--内孔测量
项目一1 内径百分表测量孔径
径百分表的分度值为0.01mm。
三、实验步骤 1、按被测孔的基本尺寸选取量块，并放入量块
夹内夹紧（做基准） 。
2、将内径百分表测头放入量块夹内，摆动百 分表，此时百分表示值将由大变小，再由小变大，
记住示值的最小值作为基准值，并反复核对几次。
3、再将百分表测头插入被测孔内，在零件a，b 两截面处测量且每一截面垂直测量两次。
活动测量头的移动可通过杠杆系统传给指示表。内径指
示表的两测头放入被测孔径内，位于被测孔径的直径方向
上，这可由定位装置来保证。定位装置借助弹簧力始终与 被测孔径接触，其接触点的连线和直径是根据不同的孔径可 选用不同的可换测量头，故其测量范围可达6~1000mm。内
4、将每次测量结果与基准值比较，计算出偏差值
（此值有正负之分）并根据偏差值计算出被测孔的尺
寸。
5、填写实验报告并根据孔公差要求，判断被 测孔是否合格。
项目一
内径百分表测量孔径
项目一· 1
内径百分表的原理及测量方法
1、掌握用内径百分表测量孔径的方法。 2、加深对内尺寸测量特点的认识。
二、仪器介绍
内径百分表是生产中测量孔径常用的测量 仪，它是由指示表和装有杠杆系统的测量装置 所组成，如图1.1.1所示。
图1.1.1 内径百分表 1－可换测量头；２－测量套；３－杆；４－传动杆；５、10－弹簧； ６－指示表； ７－杠杆； ８－活动测量头； ９－定位装置
实验1 1内径百分表测量内孔
实验1 1内径百分表测量内孔实验1-1内径百分表测量内孔实验一尺寸测量§1-1用内径千分表或卧式短仪测量内径一、实验目的1.熟悉测量内径常用的计量器具和方法。
2.加深对内尺寸测量特点的了解。
二、实验内容1.用内径千分表测量内径。
2.用卧式测长仪测量内径。
三、测量原理及计量器具表明内径可用内径千分尺直接测量，但对深孔或公差等级较高的孔，则常用内径千分表或卧式测长仪并作比较测量。
1.内径千分表国产的内径千分表，Loulay活动测头工作行程相同的七种规格共同组成一套，用来测量10―450mm的内径，特别适用于测量浅孔，其典型结构例如图1右图。
内径千分表是用它的可换测头3（测量中固定不动）和活动测头2跟被测孔壁接触进行测量的。
仪器盒内有几个长短不同的可换测头，使用时可按被测尺寸的大小来选择。
测量时，活动测头2受到一定的压力，向内推动镶在等臂直角杠杆1上的钢球4，使杠杆1绕支轴6回转，并通过长接杆5推动千分表的测杆而进行读数。
在活动测头的两侧，有对称的定位板8。
装上测头2后，与定位板连成一个整体。
定位板在弹簧9的作用下，对称地压在靠在被测孔壁上，以保证测头的轴线处于被测孔的直径截面内。
2.卧式测长仪卧式测长仪是以精密刻度尺为基准，利用平面螺旋式读数装置的高精度长度计量器具。
该仪器具有多种专用附件，可以用作测量外尺寸、内尺寸和内、外螺纹中径。
根据测量须要，既可以用作绝对测量，又可以用作相对（比较）测量，故常称作万能测长仪。
卧式测长仪的外观如图2所示。
在测量过程中，镶有一条精密毫米刻度尺（图3a中的6）的测量轴3随着被测尺寸的大小在测量轴承座内作适当的滑动。
当测头碰触被测部分后，测量轴就暂停滑动。
图3a就是测微目镜1的光学系统。
在目镜1中可以观测至毫米数值，但还须要细分读数，以满足用户精密测量的建议。
测微目镜中存有一个紧固分划板4，它的上面铸有10个成正比的刻度间距，毫米刻度尺的一个间距成象在它上面时恰与这10个间距总长成正比，故其分度值0.1毫米。
百分表、内径量表使用说明
4、对好零位后的百分表，不要松动夹紧手柄，以防零位发生 变化；
5、测量时一手握住上端手柄，另一手握住下端活动测头，倾 斜一个角度，把测头放入被测孔内，然后握住上端手柄，左右 摆动表架，找出表的最小读数值，即为“拐点”值；该点的读 数值就是被测孔径与环规孔径之差。
豆丁完全解决方案，1000W高质量文档+1天上传5W文档通过 率8成==1年后月被动收入5W以上，全套解决方案售价仅8W
元，有意请联系扣扣709604208
豆丁完全解决方案，1000W高质量文档+1天上传5W文档通过 率8成==1年后月被动收入5W以上，全套解决方案售价仅8W 元，有意请联系扣扣709604208
规格：18-35mm、35-50mm 、50-160mm等 精度：0.01mm 用途：检验孔径
内径量表的使用方法
检验量具是否OK？先重复3次轻轻推百分表的测 量头，看指针是否回归原位。看测量杆是否磨损。
把百分表插入量表直管轴孔中,压缩百分表， 小指针在0.5mm处固定表头。
选取并安装可换测头,紧固（装入测头的长度比 实际被测尺寸大0.2-0.3mm ）。
三、百分表/千分表
百分表/千分表
百分表与千分表的种类: 指针式百分表/千分表及杠杆式百分表/千分表
百分表与千分表的区别： 百分表的精度为0.01mm 、千分表的精度为0.001mm
指针式百分表
指针式千分表
指针式百分表/千分表结构
豆丁完全解决方案，1000W高质量文档+1天上传5W文档通过 率8成==1年后月被动收入5W以上，全套解决方案售价仅8W 元，有意请联系扣扣709604208
内径量表的测量使用方法
内径量表的测量使用方法内径量表是一种用于测量物体内部直径的工具。
它通常由一个可移动的游标和一个固定的尺度组成。
在使用内径量表进行测量时，需要注意以下几个步骤：1. 准备工作在开始测量之前，需要确保内径量表的游标和尺度清洁无尘，并检查是否有损坏或松动的部件。
同时，还需要将待测物体放置在平稳的台面上，并保持其垂直于水平面。
2. 调整测量范围内径量表通常具有可调节的测量范围。
根据待测物体的内径大小，需要调整量表的范围，使其稍微大于待测物体的内径。
调整的方法为旋转量表上的调节螺丝，将游标和尺度上的刻度对齐。
3. 零点校准在进行测量之前，需要对内径量表进行零点校准。
将游标和尺度上的零刻度对齐，并将游标上的刻度清零。
这样可以确保测量结果的准确性。
4. 进行测量将内径量表的游标轻轻插入待测物体的内径中，确保它与内径的壁面轻微接触。
通过旋转量表上的螺旋装置，使游标与内径的壁面紧密贴合，但不要过分用力，以免损坏待测物体。
5. 读取测量结果在游标和尺度对齐之后，可以读取内径量表上游标所指示的数值。
通常，内径量表的刻度间距较小，因此需要仔细观察并确保准确地读取数值。
同时，还应注意游标所在的刻度线与尺度上的刻度线之间的对应关系，以避免读取错误的数值。
6. 记录和分析数据在完成测量之后，需要将测量结果记录下来，并进行进一步的数据分析。
可以将多次测量的结果进行平均，以提高测量的准确性。
同时，还可以根据测量结果进行物体的尺寸分析和判定。
需要注意的是，在使用内径量表进行测量时，应尽量避免以下几个问题：1. 游标与内径壁面的摩擦力过大，可能导致测量结果不准确。
2. 测量范围选择不当，可能导致无法测量或测量结果超出量表的范围。
3. 操作不谨慎，可能导致内径量表的损坏或待测物体的损坏。
4. 读取数值不准确，可能导致测量结果的误差。
内径量表是一种常用的测量工具，可以用于测量物体的内径。
在使用内径量表进行测量时，需要进行准备工作，调整测量范围，进行零点校准，进行测量，读取测量结果，并进行数据记录和分析。

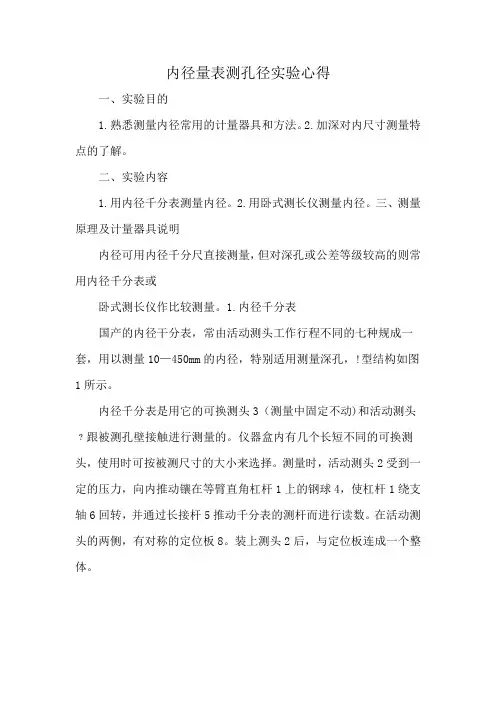

内径量表测孔径实验心得
内径量表测孔径实验心得
一、实验目的
1.熟悉测量内径常用的计量器具和方法。
2.加深对内尺寸测量特点的了解。
二、实验内容
1.用内径千分表测量内径。
2.用卧式测长仪测量内径。
三、测量原理及计量器具说明
内径可用内径千分尺直接测量，但对深孔或公差等级较高的则常用内径千分表或
卧式测长仪作比较测量。
1.内径千分表
国产的内径干分表，常由活动测头工作行程不同的七种规成一套，用以测量10—450mm的内径，特别适用测量深孔，!型结构如图1所示。
内径千分表是用它的可换测头3（测量中固定不动)和活动测头﹖跟被测孔壁接触进行测量的。
仪器盒内有几个长短不同的可换测头，使用时可按被测尺寸的大小来选择。
测量时，活动测头2受到一定的压力，向内推动镶在等臂直角杠杆1上的钢球4，使杠杆1绕支轴6回转，并通过长接杆5推动千分表的测杆而进行读数。
在活动测头的两侧，有对称的定位板8。
装上测头2后，与定位板连成一个整体。
内径量表
内径量表
inner diameter gauge
一种测量内孔直径的量具。
特点：
不锈钢淬火测头
配普通百分表(精度为0.01)、或千分表头(精度为0.001)
可根据要求改变测量范围
不同测量范围的内径量表有不同的测头, 具体见示意图
常用规格
Ф10-18
Ф18-35
Ф35-50
Ф50-100
Ф50-160
Ф100-160
Ф160-250
Ф20-200
Ф250-450
1)根据被测尺寸公差的情况,先选择一个千分尺(普通的分度值为0.01,指示的在0.002).
(2)把千分尺调整到被测值名义尺寸并锁紧.
(3)一手握内径百分表,一手握千分尺.将表的测头放在千分尺内进行
校准,注意要使百分表的测杆尽量垂直于千分尺.
(4)调整百分表使压表量在0.2-0.3mm左右,并将表针置零.按被测尺寸公差调整表圈上的误差指示拨片.
就可以测量了!)。
用内径量表测量孔径
用内径量表测量孔径授课班级 】 16 高职预科 1 班 授课时间 】 2017 年 3月 30日 教学目标 】1．知识与技能目标： （1）认识内径量表；（2）理解内径量表的测量原理；（3）掌握内径量表测量孔径的方法和要领。
2 ．过程与方法目标：（1）通过设疑导入提升思考、分析问题能力 （2）通过小组合作学习提升团队协作能力；（3）通过实践探究学习提升动手和解决问题能力；（4）通过高职考典型例题链接提升对知识的应用能力。
3．情感态度与价值观目标： 通过理论教学和实践探究相结合的方式，有效的激发学生的学习兴趣和学习积极 性；提升学生主动学习的能力和求实的科学态度。
重 点 】 内径量表测量孔径的方法和要领。
难 点 】 内径量表测量孔径的要领。
教学方法 】 讲授法、归纳法、演示法、合作探究法等。
教学准备 】相关工量具、多媒体课件、教案、学案 教学过程 】在上次课的学习中，我们已经学习了用游标卡尺、内 径千分尺测量孔径的方法。
请大家仔细观察课件上的工件， 该工件中 的孔可以用我们上次课所学的那两种量 具来测量吗？（请几位学生上来测量）为什么？（ 5′）讲解、展示 工件、提问、 引导、播放 课件 听讲、观察 测量、思考 讨论、回答教学 环节教学内容和要点教师 活动学生 活动设疑 导入设计意图：导入新课的同时引导学生自己去思考、分析问题提升学生思考、分析问题能力知识链接：测量器具的选择，主要取决于被测件的精度要求，也要考虑尺寸大小、结构形状、材料被测表面位置，同时也要考虑工件批量、生产方式和生产成本等因素一、小组合作初次实践探究（6′）根据课前预习和分组，小组合作尝试安装、调校内径量表，完成工件中孔径的测量，并填写学习任务单。
教师根据各小组操作情况简要小结设计意图：检验预习成果，培养学生自主学习的能力和积极性，提升团队协作以及动手和解决问题能力，发现问题, 为接下来的学习做好铺垫。
二、观看视频，再次实践探究（9′）带着初次实践探究所遇到的一系列问题观看教师自己新课录制的视频，并再次完成工件中孔径的测量，同环节时完成学习任务单的填写。
内径百分表测量孔径
内径千分尺又称接杆千分尺 内径千分尺的分度值：0.01㎜ 单杆型内径千分尺的测量范围：50～300㎜ 接杆型内径千分尺的测量范围：100～5000㎜
任务二 内径百分表测量孔径
游标卡尺
任务二 内径百分表测量孔径
内径百分表
组成:指示表、装有杠杆系统的测量装置
任务二 内径百分表测量孔径
内径百分表
任务二 内径百分表测量孔径
任务二 内径百分表测量孔径
测量步骤
1、根据被测孔径的大小正确选择可换测头，将可换测头装入 量脚并用螺母固定； 2、将百分表装入量杆，并使百分表预压0.3—1.0mm，即指针 偏转30—100小格，拧紧百分表的紧定螺母； 3、将外径千分尺调节至被测孔的最大极限尺寸，并锁紧，然 后把内径百分表测头置于千分尺的两测量面间，摆动内径百分 表，找到最小值，将百分表指针调到零位； 4、将调整好的内径百分表测头插入被测孔内,在孔的纵截面 内往复摆动测量杆,观察内径百分表指针的摆动情况，读出百分 表的最小值； 5、在孔的上、中、下三个截面内，互相垂直的两个方向上， 测六个点； 6、将测量结果填入实验报告用表中，进行相关数据处理并按 是否超出工件设计公差所确定的最大与最小极限尺寸，判断其 合格性；
测量范围与用途:内径百分表测量范围一般有６－10、 10－18、18－35、35－50、50－100和100－160mm等。 其主要用于以比较法测量孔径或槽宽。
任务二 内径百分表测量孔径
内径百分表 内径百分表的使用注意事项： １．内径百分表成套使用，百分表和测量杆 不可分开使用。 ２．在测量前必须根据被测工件的尺寸，选 用相应尺寸的测头。具有定心器的内径百分表， 在测量内孔时，只要将仪器按孔的轴线方向来 回摆动，其最小值，即为孔的直径。 3 ．不使用时，要摘下百分表，使表解除其 所有负荷，让测量杆处于自由状态。 4 ．百分表应成套保存与盒内，避免丢失与 混用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1 基本尺寸-0.02
图2 基本尺寸+0.02
四、内径量表使用注意事项
1、内径百分表应避免受冲击、摔碰， 测量杆上不准压放其他物品。
2、测量时要一手拿住测量杆 上的隔热套，用另一只手扶 住测头部分的地方 。
水、油污
3、装卸百分表时不要让水、 油污或灰尘等进入表座内 。
百分表测杆 隔热手柄
直管 杠杆
活动测头
二、内径百分表的安装方法
1. 把百分表插入直管轴孔 中,压缩百分表半圈到一 圈的压缩量,紧固。
2、根据被测孔径的基本尺寸选用相应的可换测量 头。
3、千分尺调至被测孔径 的基本尺寸“0”刻线。
4、将可换测头与活动测头放置在千分尺两测量面内， 摆动直管，调整压缩量0.2~0.5mm 。
引入
问题1：车削该零件所 需的量具要准备哪些？
问题2：内孔径的上下 偏差各多少？
问题3：上面所准备的 量具能准确测量出内 孔径吗？
精度要求较高内孔径的测量方法之一：内径百分表测 量孔径
做人第一 敬业乐群 注重实用 注重技能 手脑联动 做学合一 ——黄炎培
一、内径百分表的结构
弹簧 传动杆 可换测头
8号件 9号件
小结
1、内径量表的结构。 2、内径量表的安装操作。 3、内径量表的测量孔径操作。
谢谢
灰尘
测一测：
根据零件图检测零件，找出废品零件： 我们每组同学有3个零件，这3个零件中都有一件或两 件孔径是不合格的零件，看哪个组能快速、准确找出不合 格的零件（把孔径测量值填入表格）。
组别 测量结果 不合格零件（号次）
1组
零件 测量值 1号件
2号件 3号件
2组
测量值 4号件
5号件 6号件
3组
测量值 7号件
5、紧固可换测头。
6. 百分表调零，将可换测量头与活动测头放置在 千分尺两测量面内，摆动直管，调整百分表刻度 盘使百分表指针的返回点指向“0”。
三、测量孔径
1、将百分表的测头放到被测零件的孔内。 2、手握直管上的隔热手柄摆动（幅度在10°左 右），观察其指针的返回点。
Hale Waihona Puke 3、读数。 读数原则： 百分表针过“0”线，为“—”；
