史上最全的水泵分类
/
史上最全的水泵分类
水泵分类大全，你知道哪些？
按介质分类
清水泵污水泵海水泵热水泵热油泵稠油泵机油泵重油泵渣油泵沥青泵
杂质泵渣浆泵沙浆泵灰浆泵灰渣泵泥浆泵水泥泵混泥土泵粉末泵酸碱泵空气泵蒸汽泵氧气泵氨气泵煤气泵血液泵泡沫泵乳液泵涂料泵硫酸泵
盐酸泵胶体泵酒精泵啤酒泵葡萄酒泵巧克力泵奶泵淀粉泵麦汁泵牙膏泵盐卤泵卤水泵碱液泵熔盐泵油脂泵农药泵化肥泵药剂泵气液泵油剂泵
化纤泵纺丝泵剂量泵油漆泵果浆泵纸浆泵胰岛素泵浓浆泵气泵水泵油泵
按结构分类
单级泵多级泵单吸泵双吸泵端吸泵自吸泵轴封泵屏蔽泵微型泵长轴泵中开泵高速泵
按组装分类
前置泵立式泵卧式泵管道泵潜水泵液下泵插桶泵
按启动分类
电动泵气动泵磁力泵电磁泵手动泵汽动泵
按材料分类
铸铁泵铸铝泵不锈钢泵塑料泵玻璃泵陶瓷泵石墨泵铸钢泵铸铜泵钛合金泵铝合金泵衬氟泵
按性能分类
防爆泵耐磨泵耐腐蚀泵无泄漏泵卫生泵自动泵变频泵（非原创）。
泵的种类按作用
泵的种类按作用
1、离心泵
2、单级单吸离心清水泵
3、单级双吸离心清水泵
4、多级离心泵
5、耐腐蚀离心泵
6、离心冷热油泵
7、离心船舶用泵
8、中低压锅炉给水泵
9、高压锅炉给水泵
10、油田注水泵
11、深井泵
12、深井潜水、潜油泵
13、潜水泵
14、污水泵
15、渣浆泵
16、胶泵
17、屏蔽泵
18、冷凝泵
19、自吸泵
20、其它离心泵
21、轴流泵
22、一般轴流泵
23、贯流泵
24、其它轴流泵
25、混流泵
26、一般混流泵
27、立式斜流泵
28、其它混流泵
29、旋涡泵
30、往复泵
31、一般柱塞泵
32、高压柱塞泵
33、一般电动往复泵
34、往复泥浆泵
35、计量泵
36、蒸汽往复泵
37、试压泵
38、手摇泵
39、其它往复泵
40、转子泵
41、齿轮泵
42、螺杆泵
43、滑片泵
44、其它转子泵
45、其它泵
46、射注泵
47、水轮泵
48、切线泵
49、泥浆泵
50、砂浆泵
51、乳化液泵
52、喷雾泵
53、煤层注水泵
54、煤田勘探泵
55、其它类未包括的泵
56、旋片式真空泵
57、滑阀式真空泵
58、罗茨式真空泵
59、余摆线真空泵
60、分子真空泵
61、钛分子扩散泵
62、蒸汽喷射泵
63、水环真空泵
64、油增压泵
65、油扩散泵。

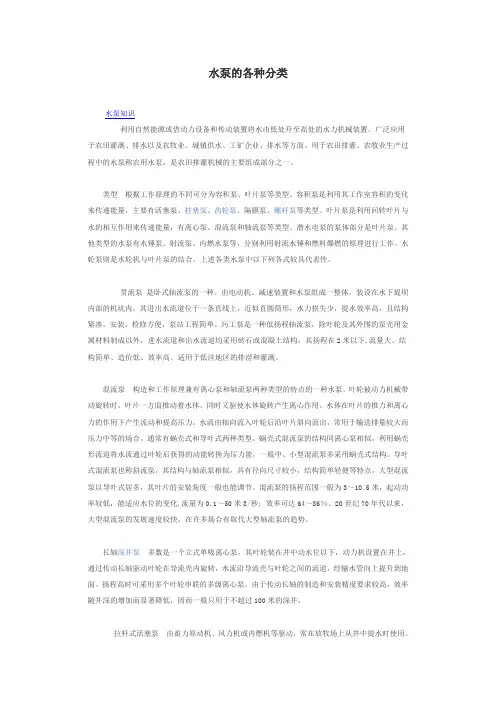

水泵的各种分类
水泵的各种分类水泵知识利用自然能源或借动力设备和传动装置将水由低处升至高处的水力机械装置。
广泛应用于农田灌溉、排水以及农牧业、城镇供水、工矿企业、排水等方面。
用于农田排灌、农牧业生产过程中的水泵称农用水泵，是农田排灌机械的主要组成部分之一。
类型根据工作原理的不同可分为容积泵、叶片泵等类型。
容积泵是利用其工作室容积的变化来传递能量，主要有活塞泵、柱塞泵、齿轮泵、隔膜泵、螺杆泵等类型。
叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、混流泵和轴流泵等类型。
潜水电泵的泵体部分是叶片泵。
其他类型的水泵有水锤泵、射流泵、内燃水泵等，分别利用射流水锤和燃料爆燃的原理进行工作。
水轮泵则是水轮机与叶片泵的结合。
上述各类水泵中以下列各式较具代表性。
贯流泵是卧式轴流泵的一种。
由电动机、减速装置和水泵组成一整体，装设在水下堤坝内部的机坑内，其进出水流道位于一条直线上，近似直圆筒形，水力损失少，提水效率高，且结构紧凑，安装、检修方便，泵站工程简单。
圬工泵是一种低扬程轴流泵，除叶轮及其外围的泵壳用金属材料制成以外，进水流道和出水流道均采用砖石或混凝土结构，其扬程在2米以下,流量大、结构简单、造价低、效率高。
适用于低洼地区的排涝和灌溉。
混流泵构造和工作原理兼有离心泵和轴流泵两种类型的特点的一种水泵。
叶轮被动力机械带动旋转时，叶片一方面推动着水体，同时又驱使水体旋转产生离心作用。
水体在叶片的推力和离心力的作用下产生流动和提高压力。
水流由轴向流入叶轮后沿叶片斜向流出，常用于输送排量较大而压力中等的场合。
通常有蜗壳式和导叶式两种类型。
蜗壳式混流泵的结构同离心泵相似，利用蜗壳形流道将水流通过叶轮后获得的动能转换为压力能，一般中、小型混流泵多采用蜗壳式结构。
导叶式混流泵也称斜流泵，其结构与轴流泵相似，具有径向尺寸较小，结构简单轻便等特点。
大型混流泵以导叶式居多，其叶片的安装角度一般也能调节。
混流泵的扬程范围一般为3～10.5米，起动功率较低，能适应水位的变化,流量为0.1～50米3/秒；效率可达64～86％。
给水泵分类与命名方法
给水泵分类与命名方法水泵是一种用于输送液体的机械设备，根据其结构、工作原理和应用领域的不同，可以分为多种类型。
以下是一些常见的水泵分类以及命名方法：1.按工作原理分类：•离心泵（Centrifugal Pump）：利用离心力将液体从中心向外推送。
•容积泵（Positive Displacement Pump）：通过容积变化将液体推送出去，包括齿轮泵、螺杆泵等。
2.按用途分类：•给水泵（Water Supply Pump）：用于将水供应到建筑物、城市供水系统等。
•排水泵（Sump Pump）：用于排除建筑物内的地下水或污水。
•化工泵（Chemical Pump）：适用于输送化学液体，具有耐腐蚀性。
•污水泵（Sewage Pump）：专门用于输送含有固体颗粒的污水。
3.按结构分类：•单级泵（Single-stage Pump）：由一个旋转部件驱动的简单泵。
•多级泵（Multi-stage Pump）：包含多个级别的泵，可提供更高的压力。
•潜水泵（Submersible Pump）：安装在液体中，用于潜水操作。
4.按驱动方式分类：•电动泵（Electric Pump）：通过电动机驱动。
•柴油泵（Diesel Pump）：通过柴油发动机驱动。
•手动泵（Manual Pump）：通过人力或手动操作。
5.按工作点分类：•定转速泵（Constant Speed Pump）：输出流量和扬程保持恒定。
•变速泵（Variable Speed Pump）：可通过调整转速来调节流量和扬程。
命名方法通常以泵的类型、用途、结构或驱动方式等为依据，以清晰地描述泵的特性。
例如，“离心给水泵”表示一种用于给水系统的离心泵。

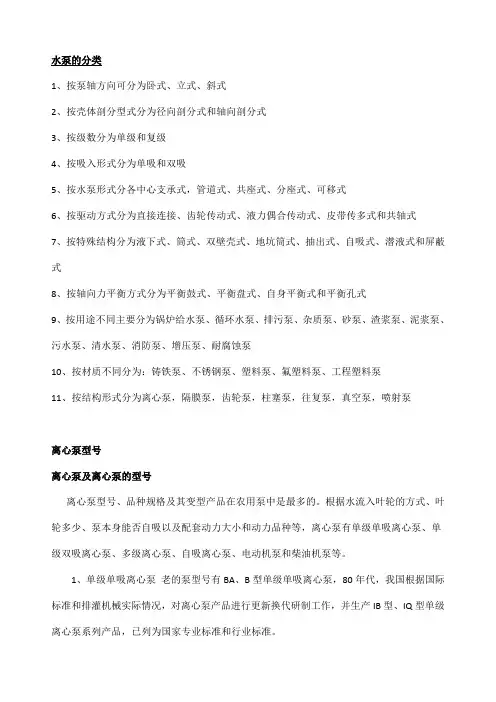

水泵的分类
水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮带传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。
单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。
其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。
（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。
水泵的分类及命名
第一章水泵的基本理论第一节泵的定义、分类和命名一、泵的定义泵——能量转换机械，即把动力机的机械能或其他能源的能量转换给所抽液体的（位能、压能）动能增加。
泵是一种通用机械。
二、泵的分类泵根据其作用原理分为两大类：即动力式泵、挤压式（容积式）泵。
1.动力式泵动力式泵——通过泵的动力作用将能量连续地施加于液体，使其动能和压能增加。
然后在泵内或泵外将部分动能再转换成压能。
属于这一类型的泵有以下几种。
①叶片式泵：靠泵中叶轮高速旋转的机械能转换为液体的动能和压能。
由于叶轮上有几片扭曲的弯曲叶片，故称之为叶片泵。
注：P8图1-5中显示了几种叶轮的形式。
（根据泵的使用场合不同，叶轮有蔽式、半蔽式和敞式之分）按叶轮旋转时使水产生的力不同，可将其分为离心泵、轴流泵和混流泵三种。
离心泵：靠叶轮旋转形成的惯性力而工作的水泵。
其扬程一般较高，流量范围广，在实际中应用较广。
轴流泵：靠叶轮旋转产生的轴向推力而扬水的泵。
其扬水高度低（一般在10m以下），但出水流量大，故多用于扬程大流量的泵站中。
混流泵：叶轮旋转既产生惯性离心力又产生推力而扬水的泵，其适用范围介于离心泵和轴流泵之间。
②旋涡泵③射流泵④气升泵2.挤压式泵（容积式泵）通过泵中工作体的运动，交替改变液体所占空间的容积，挤压式泵是使其压能增加的泵。
容积式泵根据工作室容积改变的方式可以分为往复泵和回转泵两种。
往复式泵：靠工作件的往复运动挤压液体而工作的泵。
其中有：①活塞和柱塞泵②隔膜泵回转式泵：靠回转转子凸缘挤压液体而工作的泵。
其中有：①齿轮和凸齿轮②螺杆泵③滑片式泵三、离心泵的分类离心泵由于结构简单，使用维修方便，适用范围广，所以广泛用于用于农田灌溉、工业和生活供水以及我国北方的机灌溉中，根据其转轴的立卧，可以分为卧式离心泵和立式离心泵；根据轴上叶轮数目多少可分为单级和多级两类；根据水流进入叶轮的方式又分有单侧进水和双侧进水之别。
单吸泵、双吸泵单极泵、多极泵离心泵蜗壳式泵、分段式泵立式泵、卧式泵高速泵叶片式泵混流泵轴流泵泵往复式泵—活塞和柱塞泵、隔膜泵容积式泵回转式泵—齿轮泵、螺杆泵等其它类型泵—旋涡泵、射流泵、气升泵四、叶片泵的命名（注：文档可能无法思考全面，请浏览后下载，供参考。
史上最全水泵分类和工作原理
史上最全水泵分类和工作原理水泵是一种用来将液体从一个位置输送到另一个位置的设备。
它们被广泛应用于各种领域，包括建筑、农业、工业和家庭用途。
根据其不同的分类和工作原理，可以将水泵分为以下几种类型。
1.增压泵：增压泵主要用于增加流体的压力，以便在系统中输送流体。
它们通常用于供水系统或高压工艺应用中。
2.自吸泵：自吸泵具有自行吸入液体的能力，无需额外的引水设备。
它们常用于排水、清洁和灌溉等应用。
3.离心泵：离心泵是一种常见的水泵类型，通过旋转离心力将流体从中心吸入并排出。
离心泵通常用于供水、消防和排水系统。
4.顶部吸入泵：顶部吸入泵是一种特殊类型的离心泵，其吸入端位于泵的顶部。
它们常用于处理含有气体或脏物质的液体。
5.压力泵：压力泵是一种通过增加流体的压力来推动液体的设备。
它们常用于喷涂、冲洗和供水系统中。
6.肥料泵：肥料泵主要用于输送含有肥料或农药的液体。
它们通常用于农业领域的灌溉系统中。
7.污水泵：污水泵用于排除含有脏物质、颗粒和浮游生物的废水。
它们常用于污水处理厂、建筑工地和工业场所。
8.柱塞泵：柱塞泵是一种通过活塞的往复运动来驱动液体的设备。
它们通常用于高压清洗和化学处理等应用中。
9.轴流泵：轴流泵是一种通过流体沿轴线的方向进行运动来驱动液体的设备。
它们通常用于大型排水和灌溉系统中。
10.调速泵：调速泵是一种能够根据需求调节流量或压力的泵。
它们通常用于工业过程系统中，以满足变化的工作条件。
水泵的工作原理主要基于动能转换原理和连续排除原理。
动能转换原理是指水泵通过转动运动将机械能转化为液体的动能，以便将液体从一个位置输送到另一个位置。
连续排除原理是指水泵通过连续排除液体，形成一个负压区域，以便吸入更多的液体。
总的来说，水泵的分类和工作原理多种多样，根据实际应用需求选择合适的水泵类型和工作原理非常重要。
史上最全水泵分类和工作原理
史上最全水泵分类和工作原理作为输送提升的核心设备，泵在水处理项目中无处不在。
泵的原理多样，种类繁多，而且还在不断地发展创新，搞明白泵的工作原理，才能更好的选择合适的泵。
水泵的分类1）按泵轴方向可分为：卧式、立式、斜式2）按壳体剖分型式分为：径向剖分式和轴向剖分式3）按级数分为：单级和复级4）按吸入形式分为：单吸和双吸5）按支承形式分：管道式、共座式、分座式、可移式6）按驱动方式分为：直接连接、齿轮传动式、液力偶合传动式、皮带传多式和共轴式7）按特殊结构分为：液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8）按轴向力平衡方式分为：平衡鼓式、平衡盘式、自身平衡式和平衡孔式9）按用途不同主要分为：锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、增压泵、耐腐蚀泵10）按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11）按结构形式分为：离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵12）按启动形式分为：电动泵、气动泵、磁力泵、电磁泵、手动泵、汽动泵、金泵、衬氟泵看了这么多分类是不是感觉有点头疼？确实，水泵的四五十种分类，让人目不暇接，不过也不用太烦恼，毕竟一般情况下，我们常用到的也就那么几种。
1.离心泵（单级）工作原理：离心泵工作时，液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。
2. 离心泵（多级）工作原理：多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。
多级离心泵有立式和卧式两种型式，多级离心泵的泵轴上装有串联的两个以上的叶轮，它相对于一般的单级离心泵，可以实现更高的扬程。
3. 轴流管道泵工作原理：轴流管道泵的叶轮设计成轴流式，转速很高，如果电机功率、叶轮直径、管道直径足够大的话，流量可以很大。
泵的分类常识和型号表示
水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。
单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。
其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。
（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。
泵的种类区分
一、按工作叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。
2、多级泵.：即在泵轴上有两个或两个以上的叶轮，这时泵的总扬程为n个叶轮产生的扬程之和。
二、按工作压力来分类1、低压泵：压力低于100米水柱；2、中压泵：压力在100~650米水柱之间；3、高压泵：压力高于650米水柱。
三、按叶轮进水方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。
它的流量比单吸式泵大一倍，可以近似看作是二个单吸泵叶轮背靠背地放在了一起。
四、按泵壳结合缝形式来分类1、水平中开式泵：即在通过轴心线的水平面上开有结合缝。
2、垂直结合面泵：即结合面与轴心线相垂直。
五、按泵轴位置来分类1、卧式泵：泵轴位于水平位置。
2、立式泵：泵轴位于垂直位置。
六、按叶轮出来的水引向压出室的方式分类1、蜗壳泵：水从叶轮出来后，直接进入具有螺旋线形状的泵壳。
2、导叶泵：水从叶轮出来后，进入它外面设置的导叶，之后进入下一级或流入出口管。
平时我们说某台水泵属于多级泵，是指叶轮多少来讲的。
根据其它结构特征，它又有可能是卧式泵、垂直结合面泵、导叶式泵、高压泵、单面进水式泵等。
所以依据不同，叫法就不一样。
另外，根据用途也可进行分类，如油泵、水泵、凝结水泵、排灰泵、循环水泵等分类方式类型离心泵的特点按吸入方式单吸泵液体从一侧流入叶轮，存在轴向力双吸泵液体从两侧流入叶轮，不存在轴向力，泵的流量几乎比单吸泵增加一倍按级数单级泵泵轴上只有一个叶轮多级泵同一根泵轴上装两个或多个叶轮，液体依次流过每级叶轮，级数越多，扬程越高按泵轴方位卧式泵轴水平放置立式泵轴垂直于水平面按壳体型式分段式泵壳体按与轴垂直的平面部分，节段与节段之间用长螺栓连接中开式泵壳体在通过轴心线的平面上剖分蜗壳泵装有螺旋形压水室的离心泵，如常用的端吸式悬臂离心泵透平式泵装有导叶式压水室的离心泵特殊结构管道泵泵作为管路一部分，安装时无需改变管路潜水泵泵和电动机制成一体浸入水中液下泵泵体浸入液体中屏蔽泵叶轮与电动机转子联为一体，并在同一个密封壳体内，不需采用密封结构，属于无泄漏泵磁力泵除进、出口外，泵体全封闭，泵与电动机的联结采用磁钢互吸而驱动自吸式泵泵启动时无需灌液高速泵由增速箱使泵轴转速增加，一般转速可达10000r/min以上，也可称部分流泵或切线增压泵立式筒型泵进出口接管在上部同一高度上，有内、外两层壳体，内壳体由转子、导叶等组成，外壳体为进口导流通道，液体从下部吸入。
各种水泵知识点总结
各种水泵知识点总结一、水泵的工作原理水泵的主要工作原理是利用旋转叶轮产生的离心力将液体吸入，并通过管道输送到需要的地方。
水泵的驱动装置通常是电动机或者内燃机，通过带动叶轮旋转来产生流体动能。
液体首先通过进水口进入泵体，然后被叶轮离心力作用下产生压力，并被推送到出水口。
水泵的输送能力受到叶轮的直径、叶片数目、叶轮转速等因素影响。
同时，液体的黏度、密度、温度等参数也会影响水泵的工作效果。
二、水泵的种类水泵根据工作原理和用途的不同，可以分为以下几种常见类型：1. 离心泵离心泵是最常见的一种泵，通过叶轮的旋转产生离心力将液体吸入，并通过管道输送到需要的地方。
离心泵通常用于工业、建筑、城市供水等领域。
2. 混流泵混流泵是一种介于离心泵和轴流泵之间的泵，具有较大的流量和较低的扬程，通常用于农田排灌和船舶引水等领域。
3. 轴流泵轴流泵是一种用于输送大量液体的泵，其特点是具有较大的流量和较小的扬程，通常用于农业灌溉、排水、泵站等领域。
4. 深井泵深井泵是一种专门用于输送地下水的泵，通常安装在水井或者水箱中，用于居民用水、农田灌溉等领域。
5. 污水泵污水泵主要用于输送含有固体颗粒或者污染物的液体，通常用于污水处理厂、污水排放站等环境保护领域。
6. 浸没式泵浸没式泵是一种通过浸入液体中来工作的泵，通常用于池塘、湖泊、地下水库等地方的水泵。
7. 压缩泵压缩泵是一种通过压缩气体或者蒸汽来工作的泵，通常用于石油化工、化肥厂、冶金等工厂的工艺设备中。
8. 混合式泵混合式泵是一种结合了离心泵和轴流泵的特点的泵，通常用于需要兼顾流量和扬程的场合。
9. 柱塞泵柱塞泵是一种通过柱塞来实现进出液体的压力变化，通常用于高压或者高粘度的流体输送。
10. 螺杆泵螺杆泵是一种通过螺杆旋转来实现液体的输送，通常用于化工、食品、造纸等行业的工艺设备中。
三、水泵的性能参数水泵的性能参数是评价其工作能力和运行状态的重要指标，主要包括以下几个方面：1. 流量流量是水泵单位时间内输送液体的体积，通常以立方米/小时或者升/秒为单位。
