自控实验报告第二次
实验二 频率响应测试
一、实验目的
1. 掌握频率特性的测试原理及方法。
2. 学习根据所测定出的系统的频率特性，确定系统传递函数的方法。
二、实验内容
1. 测定给定环节的频率特性。
2. 系统模拟电路图如下图：
图2-1
3. 系统传递函数为：
取R=500K Ω，则 G S =
500S +10S+500
若正弦输入信号为Ui(t)=A1Sin(ωt),则当输出达到稳态时，其输出信号为Uo(t)=A2Sin(ωt+ψ)。
改变输入信号频率f =ω
2π值，便可测得二组A1/A2和ψ随f(或
ω)变化的数值，这个变化规律就是系统的幅频特性和相频特性。
三、实验原理
1. 幅频特性即测量输入与输出信号幅值A1及A2，然后计算其比值A2/A1。
2. 实验采用“李沙育图形”法进行相频特性的测试。
设有两个正弦信号: X(ω
t)=XmSin(ωt) ， Y(ωt)=YmSin(ωt+ψ) 若以X(t)为横轴，Y(t)为纵轴，而以ω作为参变量，则随着 ωt 的变化，X(t)和Y(t)所确定的点的轨迹，将在X-Y 平面上描绘出一条封闭的曲线。
这个图形就是物理学上成称为的“李萨如图形”。
3.相位差角Ψ的求法:
对于X(ωt)=XmSin(ωt)及Y(ωt)= YmSin(ωt)
当ωt=0时，有 X(0)=0 ；Y(0)=Ym Sin(ψ)
即ψ=ArcSin （Y(0)/ Ym ）, 0≤ψ≤π/2时成立
四、实验步骤
1. 画出系统模拟运算电路图，标出电阻、电容的取值。
2. 画出K=5情况下的李萨育图形。
3. 填写实验数据表格。
4. 用测量的实验数据分别计算出两种系统的传递函数的参数，并确定系统的传递函数。
5. 分析实验数据，就理论值与实测值的差异进行分析，说明误差产生的原因。
五、实验数据
ω
Xm Ym Y0 Ac/Ar Y0/Ym Ψ（°）
/rad
5 1 1.052 0.1318 0.1318 0.125285********* -0.125615261831126
10 1 1.223 0.3296 0.3296 0.269501226492232 -0.272875056743223
11 1 1.274 0.3931 0.3931 0.308555729984301 -0.313674301466746
12 1 1.345 0.5078 0.5078 0.377546468401487 -0.387145231663798
13 1 1.416 0.637 0.637 0.449858757062147 -0.466607183622479
14 1 1.533 0.7616 0.7616 0.496803652968037 -0.519911867647226
15 1 1.611 0.874 0.874 0.542520173805090 -0.573434267329246
16 1 1.733 1.047 1.047 0.604154645124062 -0.648704592247236
17 1 1.86 1.277 1.277 0.686559139784946 -0.756745937029276
18 1 2.019 1.899 1.899 0.940564635958395 -1.22428907405434
18.5 1 2.10 1.924 1.924 0.916190476190476 -1.57079632679490
19 1 1.826 1.818 1.818 0.995618838992333 -1.66443781168026
20 1 1.768 1.724 1.724 0.975113122171946 -1.79436195300000 22 1 1.370 1.121 1.121 0.818248175182482 -2.18323564400000 24 1 1.162 0.7756 0.7756 0.667469879518072 -2.41078685400000 26 1 0.9937 0.5298 0.5298 0.533158901076784 -2.57926260300000 28 1 0.840 0.373 0.373 0.444047619047619 -2.68148159400000 30 1 0.732 0.2587 0.2587 0.353415300546448 -2.78037315000000
图2-3 k=2,ω=2时的频率响应
k=5时的波特图如下：
从波特图中我们可以看出，系统的响应是典型的二阶系统响应。
对于二阶振荡环节G s=
ωn2
S2+2ξωn S+ωn2
=1
（
S
n
）
2
+2ξS
n
+1
对数辐频特性：A=G jω
特征点：ω=ωn，A=1
2ξ
，φ=−90°
易知当Y(0)/Ym接近1时，ω的值即为ωn，Ac /Ar的值等于1/2ξk=5时
φ=90°时，ω=19.31rad∙s−1=ωn
M=1.510，故ξ=0.2562
故G s=
ωn2
S+2ξωn S+ωn2
=372.88
S+9.89S+372.88
理论值G S=
500
S2+10S+500
六、误差分析
从得到的结果看，虽然已经和理论值比较接近，但是仍存在一定误差，初步分析误差可能由一下因素造成：
1. 电容电阻的标称值和实际值一般都有误差，所以依次搭接的电路的传递函数和理论不完全一致。
2. 运放带来的误差：一方面，实验中的运放的正极没有接补偿电阻，这有可能造成零点漂移以致结果不准确。
另一方面，理想运放的放大倍数是无穷大的，而理论运放不一定是无穷大，这也会对传递函数的参数造成一定影响。
3. 在matlab中显示的李沙育图像中找Yo时发现，当X=0时，不一定有相应的Y 与之对应。
这是由于系统实际输出电压为连续的，而A/D转换是离散的，所以实验得到的Yo并不是实际的Yo，而是有一定偏差。
4. 所选的ω值太少，并不能真正找到ψ=90度时所对应的ω。
自动控制实验2实验报告
⾃动控制实验2实验报告:实验报告项⽬名称: MATLAB⽤于时域分析课程名称: ⾃动控制原理信息科学与⼯程学院通信⼯程系⼀、实验名称：MATLAB⽤于时域分析⼆、1）⼀阶系统响应sys1=tf([100],[1 0]);sys2=tf([0.1],[1]);sys=feedback(sys1,sys2);step(sys)1）⼆阶系统响应%Wn=1;t=0:0.1:12;num=[1];zetal=0;den1=[1 2*zetal 1]; zeta3=0.3; den3=[1 2*zeta3 1]; zeta5=0.5; den5=[1 2*zeta5 1]; zeta7=0.7; den7=[1 2*zeta7 1]; zeta9=1.0; den9=[1 2*zeta9 1]; [y1,x,t]=step(num,den1,t);[y3,x,t]=step(num,den3,t);[y5,x,t]=step(num,den5,t);[y7,x,t]=step(num,den7,t);[y9,x,t]=step(num,den9,t);plot(t,y1,t,y3,t,y5,t,y7,t,y9); grid on3）稳定性分析den=[1 1 2 24];roots(den)4）动态性能分析t=0:0.01:2;num=[1000];den=[1 34.5 1000];[y,x,t]=step(num,den,t);plot(t,y);%求超调量maxy=max(y);yss=y(length(t));pos=100*(maxy-yss)/yss%求峰值时间for i=1:1:201if y(i)==maxy,n=i;endendtp=(n-1)*0.01%求调节时间for i=n:1:201if(y(i)<1.05&y(i)>0.95),m=i;break;endendym=y(18)ts=(m-1)*0.015）稳态误差分析%-----------单位冲击-------t=0:0.1:15;[num1,den1]=cloop([1],[1,1]);[num2,den2]=cloop([1],[1,1,0]); [num3,den3]=cloop([4,1],[1,1,0,0]); y1=impulse(num1,den1,t); y2=impulse(num2,den2,t);y3=impulse(num3,den3,t);subplot(3,1,1);plot(t,y1);subplot(3,1,2);plot(t,y2);subplot(3,1,3);plot(t,y3);er1=0-y1(length(t))%0型系统稳态误差er2=0-y2(length(t))%1型系统稳态误差er3=0-y3(length(t))%2型系统稳态误差figure;%-----------单位阶跃-------t=0:0.1:20;[num1,den1]=cloop([1],[1,1]);[num2,den2]=cloop([1],[1,1,0]); [num3,den3]=cloop([4,1],[1,1,0,0]); y1=step(num1,den1,t);y2=step(num2,den2,t);y3=step(num3,den3,t);subplot(3,1,1);plot(t,y1);subplot(3,1,2);plot(t,y2);subplot(3,1,3);plot(t,y3);er4=0-y1(length(t))%0型系统稳态误差er5=0-y2(length(t))%1型系统稳态误差er6=0-y3(length(t))%2型系统稳态误差figure%-----------单位斜坡-------t=0:0.1:20;t1=0:0.1:20;[num1,den1]=cloop([1],[1,1]);[num2,den2]=cloop([1],[1,1,0]); [num3,den3]=cloop([4,1],[1,1,0,0]); y1=step(num1,[den1 0],t);y2=step(num2,[den2 0],t);y3=step(num3,[den3 0],t);subplot(3,1,1);plot(t1,y1,t1,t1); subplot(3,1,2);plot(t,y2,t,t); subplot(3,1,3);plot(t,y3,t,t);er7=t1(length(t1))-y1(length(t))%0型系统稳态误差er8=t(length(t))-y2(length(t))%1型系统稳态误差er9=t(length(t))-y3(length(t))%2型系统稳态误差6）实例分析：kp=[0.11 6];t=[0:0.01:1];num1=303.03*kp(1);den1=[0.00001 0.00633 0.20167 21.21*kp(1)+1]; y1=step(num1,den1,t);num2=303.03*kp(2);den2=[0.00001 0.00633 0.20167 21.21*kp(2)+1]; y2=step(num2,den2,t);subplot(211),plot(t,y1);subplot(212);plot(t,y2);gtext('kp=0.11');gtext('kp=6');。
自动控制原理2 实验报告
中国石油大学（北京）实验报告实验课程：自动控制原理2实验名称：采样控制系统分析班级：学号: 姓名：实验台号：成绩：实验日期：年月日实验1采样控制系统一、实验目的考察连续时间系统的采样控制中，零阶保持器的作用与采样时间间隔Ts对系统稳定性的影响。
二、实验步骤1、典型单位负反馈连续时间系统的开环传递函数为G(s)=K/(s2+s),借助于Matlab 仿真,并分析并验证K对系统性能的影响。
步骤：Matlab相关命令：Gs=tf([1],[1 1 0]) ;pzmap(Gs);figure(1)rlocus(Gs);K值变化时的阶跃相应曲线for k=[0,0.01,0.05,0.10,0.15,0.20,0.25]num=[k];den=[1,1,0]Gs=tf(num,den);figure(1)margin(Gs);figure(2)t=0:0.001:500;step(Gs,t);grid;hold onend2、将上述连续系统离散化，成为带零阶保持器的采样系统。
借助于Matlab仿真，调整采样周期T 和增益K 的大小，观察T 和K 对系统稳定性和调节性能的影响。
调整系数，给出[1]p384-385习题7-24和7-26的答案。
实验步骤：（1） 确定有零阶保持器的开环系统脉冲传递函数G(z)。
))(1()1()(T T e z z z e K z G -----=Matlab 相关命令：for k=[0,0.01,0.05,0.10,0.15,0.20,0.25]num=[k*0.1,0];den=[1,-1.9,0.9];G1=tf(num,den);G=tf2zp(num,den);Gd=c2d(G,0.1,’zoh ’);G0=feedback(Gd,a);t=0:0.1:50;u=1;tsim(G0,u,t,0);gridfor k=[0,0.01,0.05,0.10,0.15,0.20,0.25]G=tf([5],[1 1 0]);Gd=c2d(G,0.1,'zoh');G0=feedback(Gd,1);t=0:0.1:50;step(G0,t); gridxlabel('t');ylable('c(t)');title(‘ramp response ’)hold onend当T=0.1，0.5,1,2时分别重复上面的命令习题7-247-24(1)求出脉冲传递函数：程序代码：rlocus(G)G0=tf([1],[1 10 0 ]);G=c2d(G0,0.1,'zoh')G =0.003679 z + 0.002642----------------------z^2 - 1.368 z + 0.3679Sample time: 0.1 secondsDiscrete-time transfer function.（2）求闭环系统的z特征方程feedback(G,1)ans =0.003679 z + 0.002642----------------------z^2 - 1.364 z + 0.3705Sample time: 0.1 secondsDiscrete-time transfer function.（3）计算使系统稳定的K的最大值rlocus(G)（4）K=78（5）求闭环脉冲传递函数并绘出单位阶跃响应曲线程序代码：G0=tf([78],[1 10 0 ]);G=c2d(G0,0.1,'zoh')Gd= feedback(G,1);t=0:0.1:6;step(Gd,t)Gd =0.2869 z + 0.2061---------------------z^2 - 1.081 z + 0.574Sample time: 0.1 seconds Discrete-time transfer function. 阶跃响应曲线：(6)系统闭环极点以及超调量程序代码：G0=tf([120],[1 10 0 ]);G=c2d(G0,0.1,'zoh');Gd=feedback(G,1);t=0:0.1:6;step(Gd,t)Transfer function:0.4415 z + 0.3171----------------------z^2 - 0.9264 z + 0.685 Sampling time: 0.1b = [0.4415 0.3171];a = [1 -0.9264 0.685]; [b,a] = eqtflength(b,a); [z,p,k] = tf2zp(b,a)z =-0.7182p =0.4632 + 0.6859i0.4632 - 0.6859i k =0.4415超调量为53.8%. (7) t=0:0.1:6;step(Gd,t)7-267-26.程序代码：G0=tf([1],[1 1 0]);G=c2d(G0,0.2,'zoh');Gd=feedback(G,1);t=0:0.2:20;step(Gd,t)hold onG0=tf([1],[1 1 0]);G=c2d(G0,0.4,'zoh');Gd=feedback(G,1);t=0:0.4:20;step(Gd,t)hold onG0=tf([1],[1 1 0]);G=c2d(G0,0.6,'zoh');Gd=feedback(G,1);t=0:0.6:25;step(Gd,t)hold onG0=tf([1],[1 1 0]);G=c2d(G0,0.8,'zoh');Gd=feedback(G,1);t=0:0.8:30;step(Gd,t)hold onG0=tf([1],[1 1 0]);G=c2d(G0,1.0,'zoh');Gd=feedback(G,1);t=0:1.0:30;step(Gd,t)hold onG0=tf([1],[1 1 0]);G=c2d(G0,1.2,'zoh');Gd=feedback(G,1);t=0:1.2:30;step(Gd,t)hold on实验图形记录：（1）T=0.2s%21%;8.38s T σ==（2）T=0.4s%26%;8.53s T σ==（3）T=0.6s%31%;11.4s T σ==（4）T=0.8ss（5）T=1.0s（6）%40%;15.3s T σ==（7）T=1.2ssT 从0.2s 到1.2s3、计算机控制系统如图5-7所示，采样周期T=0.1s ，试分析不同的PID 调节器及不同参数对系统性能的影响，并分析各种情况下PID 参数的选择方法。
自控实验报告2

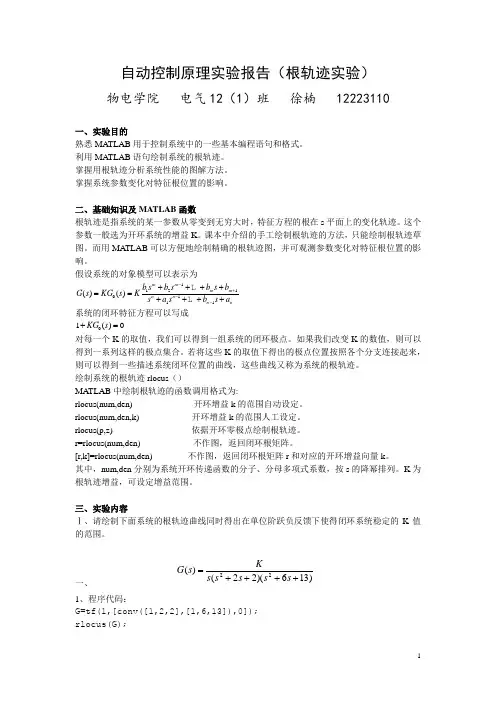

自动控制原理实验报告（根轨迹实验）物电学院 电气12（1）班 徐楠 12223110一、实验目的熟悉MATLAB 用于控制系统中的一些基本编程语句和格式。
