塔吊外电防护措施(正式)
外电防护措施
外电防护措施一、工程概况工程名称建设单位:监理单位:施工单位:建筑面积:结构类型:建筑层数:建筑高度:二、外电情况高压线离地面垂直距离为8M,离建筑物距离为6M,电压为10KV,根据建设部颁发的«施工现场临时用电安全技术规范»JGJ46-2005中第四节规定,其安全距离不小于6M,此距离指在建工程(含脚手架)的周边与外电架空线路的边线之间最小安全操作距离。
三、外电防护措施1、沿高压线南侧建筑物北侧设置防护遮拦,用毛竹作为防护立杆。
采用模板、竹笆及密目安全网作为纵向防护屏;错误！未指定书签。
错误！未指定书签。
错误！未指定书签。
在与高压线等高位置设置高度为4M的防护屏;防护遮拦应有足够的强度和刚度,以避免遮拦断裂、歪斜、变形等;2、在搭设及拆除外电防护时,申请供电部门暂时停止此线路供电,以确保防护搭设及拆除时的安全;并安排专职的电工做好监护工作,并在醒目处设有警告标志;3、塔吊在操作时,避免料斗离高压线过近,在吊装时派专人指挥,以防料斗或钢丝绳离高压线距离太近或触碰到高压线而发生严重的安全事故。
塔吊司机在吊装时,密切注意小车的的行程,不可超出建筑物北侧垂直上方。
按照指挥工的指挥口令操作,在无人指挥的情况下不得擅自操作;4、脚手架的搭设要超出施工层的3-4M,施工优质的密目安全网,在同高压线等高位置设置屏蔽防护,采用竹笆防护,沿高压线位置高度为4米,钢管脚手架设置3处可靠的接地,其接地电阻小于10欧姆。
5、最小防护距离符合«施工现场临时用电安全技术规范»JGJ46-2005。
错误！未指定书签。
错误！未指定书签。
错误！未指定书签。
2024年塔吊与高压线防护方案
2024年塔吊与高压线防护方案1. 引言2024年塔吊与高压线防护方案是为了确保工地施工安全，保护工人的生命财产安全而制定的。
本方案将从技术、管理、培训等方面进行全面防护。
2. 技术防护为了避免塔吊与高压线之间的接触，需要在施工现场进行技术防护措施的设置。
在安装塔吊的位置周围，要设置高压线预警标志牌，提醒施工人员注意高压线的存在。
同时，可以利用遥控技术，确保塔吊的操作员能够在安全的距离操控塔吊，避免接近高压线。
3. 管理防护施工现场需要设置专门的高压线防护区域，禁止未经培训的人员进入。
另外，需要配备专门的高压线防护监控人员，负责现场的巡视和警示。
在塔吊施工前，需要进行安全专项会议，明确高压线防护的责任和要求，确保施工人员具备相关知识和技能。
4. 培训防护为了提高施工人员的高压线防护意识和技能，需要进行相关培训。
培训内容包括高压线的危害性、高压线事故案例分析、高压线防护措施等。
培训可以采用多种形式，如现场指导、模拟演练、视频教学等，确保施工人员深入了解高压线防护的重要性和操作要点。
5. 市场监管除了施工方的责任外，市场监管部门也应加强对塔吊和高压线的监管。
建立健全的安全管理制度和监督机制，对违规行为进行严厉处罚。
同时，加强对塔吊技术和高压线设施的质量监督，确保设备符合相关规定，并定期进行安全检测和维护。
6. 安全意识在塔吊和高压线之间工作的人员，应抱有高度的安全意识。
建立安全文化，保持警觉性，遵纪守法，不轻易冒险。
在作业前应进行详细的安全检查，并确保自身和周围人员的安全。
7. 总结2024年塔吊与高压线防护方案从技术、管理、培训、市场监管和安全意识等多个方面进行了综合考虑。
通过采取一系列的措施，可以预防塔吊与高压线之间的事故发生，确保施工安全。
塔吊作为工地重要的机械设备，必须加强对其操作人员的培训和管理，保证塔吊的正常运行和安全使用。
8. 参考资料- 塔吊高度限制管理规定，中国建筑工程安全管理条例- 塔吊与高压线事故案例分析，中国建筑工程安全监督管理局- 塔吊操作员培训手册，中国建筑工程塔吊协会- 高压线防护技术手册，中国电力工程学会以上为2024年塔吊与高压线防护方案的相关内容，通过技术防护、管理防护、培训防护、市场监管和安全意识等方面的综合治理，可以有效提升工地施工安全水平，减少事故发生的风险。
5.塔吊外电防护方案

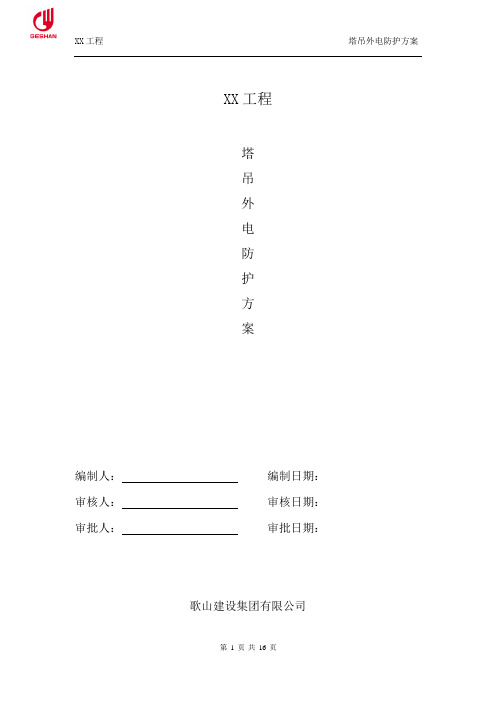

XX工程塔吊外电防护方案编制人：编制日期：审核人：审核日期：审批人：审批日期：歌山建设集团有限公司第1 页共16 页目录一、编制说明及依据 (2)二、工程概况 (3)三、现场布置概况 (4)四、防护措施 (6)五、施工技术要求 (7)六、搭设方法 (8)七、施工安全措施 (10)八、安全技术措施 (11)九、防护架体检查 (11)十、防护架拆除 (12)十一、塔吊作业注意事项 (12)十二、施工总平面布置图 (15)一、编制说明及依据1、编制说明为保证塔吊能在一个安全的环境下正常工作并顺利完成工程的施工任务，根据工程特点及本工程施工总平面布置图，《施工现场临时用电安全技术规范》高压线防护要求：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。
最小安全操作距离应不小于4～6m。
第3.1.4规定，旋转臂架式起重机的任何部位或被吊物边缘与10KV以下的架空线路边线最小水平距离不得小于2m.另外，在塔吊伸臂旋转范围内，如突遇停电，又刮起大风的特殊情况下，若塔吊正处在正常运行过程中，旋转机构因停电又不能立即采取制动措施；由于受风标效应的影响，伸臂继续随风向而旋转，极有可能造成吊索或吊物碰触高压线路的危险。
为此，必须采取切实有效可行的防护措施。
为了安全生产和塔吊的安全运行，确保正常供电和施工人员的人身安全，防止意外事故发生，必须制定一套综合性的安全技术措施，以防触电等安全事故的发生。
本着集团公司“豪迈如歌、诺重如山”的企业精神，贯彻集团公司“筑精品树品牌，时刻追求顾客满意；防污染降能耗，处处营造绿色环境；查隐患除险情，人人关注健康安全”的企业管理方针，编制此外电防护专项施工方案。
2、编制依据1、XX工程施工图2、XX工程施工组织设计。
3、《施工现场临时用电安全技术规范》（JGJ46—2005）。
4、《建筑施工安全检查标准》JGJ59-20115、国家及安徽省市相关规范规定。
6、集团公司综合管理体系（ISO9001、ISO14001与OHSMS18001三体系合一）文件《管理手册》（GS/MM-2009）、《程序文件》（GS/PF-2009）及《管理记录》（GS/R-2009）。
塔吊外电防护安全技术交底模板
一、交底目的为确保塔吊在施工过程中安全、可靠地运行，防止因外电因素导致的事故发生，特进行本次塔吊外电防护安全技术交底。
二、交底内容1. 外电防护基本要求（1）塔吊周围存在高压线路、低压线路、通信线路等外电设施时，必须采取有效措施进行防护。
（2）外电防护措施应遵循“预防为主、综合治理”的原则，确保施工安全。
2. 外电防护措施（1）塔吊安装前，需进行现场勘查，了解周围外电设施情况，评估潜在风险。
（2）根据现场实际情况，制定外电防护方案，并经相关部门审批。
（3）外电防护方案主要包括：①在塔吊周围设置防护区域，确保塔吊作业区域与外电设施保持安全距离。
②在外电设施附近设置警示标志，提醒作业人员注意安全。
③在塔吊旋转范围内，设置防护架，防止吊物碰撞外电设施。
④采用绝缘材料对塔吊进行包裹，降低漏电风险。
⑤加强现场管理，确保作业人员熟悉外电防护措施，提高安全意识。
3. 外电防护操作要求（1）作业人员应熟悉外电防护措施，掌握相关操作技能。
（2）作业前，需检查外电防护设施是否完好，确保防护措施落实到位。
（3）作业过程中，密切关注外电设施运行状态，发现异常情况立即停止作业，并及时上报。
（4）作业结束后，对外电防护设施进行检查，确保设施完好，无安全隐患。
4. 外电防护事故处理（1）发生外电防护事故时，应立即停止作业，保护现场，并迅速报告相关部门。
（2）根据事故情况，采取相应措施，如切断电源、隔离故障区域等。
（3）配合相关部门进行调查处理，分析事故原因，制定预防措施。
三、交底对象本次交底对象为塔吊操作人员、信号工、安全员等相关人员。
四、交底时间本次交底时间为[具体日期]。
五、注意事项1. 作业人员必须严格遵守外电防护措施，确保施工安全。
2. 作业过程中，加强沟通协调，确保作业顺利进行。
3. 定期对外电防护设施进行检查、维护，确保设施完好。
4. 加强安全教育培训，提高作业人员的安全意识。
5. 发生外电防护事故时，立即采取应急措施，减少损失。
塔吊遇高压线处理方案.
外电防护施工方案一、编制说明：为保证4#、5#、6#楼能在一个安全的环境下正常工作和顺利完成施工任务，现根据塔吊使用环境安全有关要求及有关对施工区域内高压电线防护措施要求，在建工程不得在高、低压线路下方施工，不得搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。
最小安全操作距离：10KV电压水平距离不小于2米，垂直距离不小于3米，对于达不到该标准规定的距离时均需搭设防护措施，增设屏障、遮拦、围栏或保护网，并悬挂醒目的警告标志牌。
因此特制定本外电防护专项施工方案。
二、编制依据：1、施工现场实地勘察；2、《施工现场临时用电安全技术规范》（JGJ46-2005）；3、国家相关规范规定。
三、工程概况及现场概况：1、工程概况：工程名称：朝阳丰和苑住宅小区一期工程建设单位：中国水电建设集团房地产（长沙）公司监理单位：长沙升达建设管理有限公司施工单位：中国水利水电第八工程局有限公司2、现场概况：在现场4#、5#、6#楼东侧有10KV高压线。
架空高压线部分在塔吊回转半径内，根据《施工现场临时用电安全技术规范》的要求，必须采用安全保护措施。
高压线总长度约110米，距离地面高度约为8米。
4#楼、5#楼、6#楼布置TC5610-6塔吊一台，臂长56米。
四、防护方法：因施工所用的塔吊需要360度回转，同时根据现场实际情况，拟对东侧进行防护。
防护方法：采用绝缘材料毛竹搭设防护栏，搭设参数：脚手架步高1.8m，立杆间距1.5m，搭设高度应超过高压线1.7m，宽度也应分别超过高压线1.7m。
同时在高压线保护栏上设警示牌，警示牌上写：“高压线危险”。
此处需防护总长度约120米，宽度5mm左右，高度12m左右。
五、施工技术要求：1、搭设材料：1.1根据现场实际情况，用毛竹搭设防护脚手架。
毛竹必须选用生长期三年以上毛竹或楠竹，不得使用弯曲、青嫩、枯脆、腐烂、裂纹连通两节以上以及虫蛀的竹杆。
立杆、顶撑、斜杆有效部分的小头直径不得小于75㎜，横向水平杆有效部分的小头直径不得小于90㎜，栏杆的有效部分小头直径不得小于60㎜。
塔吊外电防护措施详细版
文件编号：GD/FS-9507（解决方案范本系列）塔吊外电防护措施详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________塔吊外电防护措施详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
由于本工程现场西侧天柱路上有高压线路通过，与塔吊水平距离43米，离地面13m，该塔吊的旋转覆盖半径为50m，高压线路在覆盖范围内；根据有关规程规范，为避免塔吊在操作过程中碰撞到高压线或吊物伸至街道掉落伤人，保证塔吊的安全使用，特在现场围墙内设置防护架。
（见附图）该防护架长度为39m，均采用毛竹架双排搭设，毛竹规格为：小头不低于Ф60mm，大头不低于Ф130mm，底部要全部锯平并检查是否有开裂、破碎现象；毛竹绑扎使用8号铁丝，搭接长度不低于1.5m；架体总搭设高度为15m，高于高压电线约2m；在距地面0.2m处设第一道水平杆，以上每隔1.8m设置一道；水平纵距为1.5m，共27道，横距为1m；剪刀撑跨度为9m（即纵距方向为6跨）；架体外侧设斜撑，采用12号铁丝进行拉设，间距3000mm，共14道，角度为60°，在斜撑底部设锚桩，打入地面1.3m，外露0.3m。
在架体顶部外侧4m范围内捆绑竹笆，每个竹笆高为1m；整个架体水平距离高压线为3m。
塔吊高压线安全防护措施
塔吊高压线安全防护措施塔吊是一种用于建筑工地上起重、吊装和运输物料的大型机械设备。
在施工现场，塔吊与高压线之间的安全距离非常重要，因为高压线具有较高的电压，一旦发生接触事故，将会导致严重的人身伤害和财产损失。
因此，为了确保人员和设备的安全，有必要采取一系列安全防护措施。
首先，施工前必须进行详细的现场勘测和分析，了解高压线的分布、电压和电流等信息。
同时，还需了解塔吊的尺寸、高度和操作范围，以便判断是否有与高压线相交的风险。
其次，根据勘测结果确定塔吊与高压线之间的最小安全距离。
这个距离应该是在任何情况下都可以保证塔吊和高压线不会发生直接接触的最小距离。
常见的安全距离一般为高压线离地面的安全距离加上塔吊高度和作业范围的总和。
第三，设置安全警戒线。
在塔吊周围设置警戒线，警示工人和其他人员不得接近塔吊区域。
这条警戒线应该在最小安全距离范围内，清晰可见，并配备标志牌，提醒人们注意高压线的存在。
第四，安装塔吊安全设备。
塔吊应该安装有防过电压、漏电保护和接地装置等安全设备。
防过电压装置可以提供额外的保护，以防止高压线突然下降到塔吊附近。
漏电保护装置可以检测并切断漏电电流，防止人员触电。
接地装置可以将电流引入地面，降低电击风险。
第五，确保人员培训和安全意识。
所有与塔吊操作和施工相关的人员都应接受专业的培训，了解高压线的危险性和安全防护措施。
工人应该具备足够的安全意识，严格遵守操作规程和安全规定，并定期换岗和巡视设备，及时发现隐患并进行处理。
总之，塔吊与高压线之间的安全距离是确保施工现场人员和设备安全的关键。
只有通过详细勘测、设置警戒线、安装安全设备、培训人员和加强安全意识，才能有效预防高压线事故的发生。
同时，施工单位和监理部门也要加强对塔吊和高压线的监督，确保施工现场的安全。
塔吊外电专项方案
一、方案编制依据1. 《建筑起重机械安全技术规程》（JGJ33-2012）2. 《塔式起重机设计规范》（GB/T13752—1992）3. 《施工现场临时用电安全技术规范》（JGJ46-2005）4. 国家及地方相关安全生产法规和标准二、工程概况本工程位于XX市XX区，建筑总面积XX万平方米，共XX栋楼。
施工现场南侧设有10KV高压输电线，距离拟建楼栋最近处约30米。
为确保塔吊安全作业，特制定本专项方案。
三、外电防护措施1. 安全距离控制- 根据现场实际情况，塔吊起重臂回转半径为XX米，与高压输电线保持XX米的安全距离，满足规范要求。
- 起重臂或被吊物边缘与高压架空线路水平距离不小于XX米。
2. 绝缘隔离- 塔吊基础、附着装置及起重臂等与高压输电线保持绝缘隔离，采用绝缘材料进行隔离，防止漏电事故发生。
3. 警示标志- 在高压输电线附近设置明显的警示标志，提醒施工人员注意安全。
4. 接地保护- 塔吊基础、附着装置及起重臂等与地面的连接处设置接地装置，确保接地良好。
5. 施工人员培训- 对施工人员进行安全教育培训，提高安全意识，确保施工过程中严格遵守安全操作规程。
四、施工组织措施1. 组织机构- 成立塔吊外电安全防护小组，负责本专项方案的组织实施和监督检查。
2. 人员配备- 配备专职安全员，负责现场安全监督检查。
3. 施工流程- 施工前，对塔吊基础、附着装置及起重臂等与高压输电线保持绝缘隔离，并设置接地装置。
- 施工过程中，严格执行安全操作规程，确保安全距离控制。
- 施工结束后，对塔吊基础、附着装置及起重臂等进行检查，确保绝缘隔离和接地保护措施完好。
五、应急预案1. 漏电事故- 发现漏电事故，立即切断电源，通知相关部门进行处理。
- 对受伤人员进行急救，并送往医院治疗。
2. 触电事故- 发现触电事故，立即切断电源，对触电人员进行急救，并送往医院治疗。
六、总结本专项方案旨在确保塔吊安全作业，预防外电事故发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
塔吊外电防护措施(正式)
Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-3256-14 塔吊外电防护措施(正式)
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
由于本工程现场西侧天柱路上有高压线路通过，与塔吊水平距离43米，离地面13m，该塔吊的旋转覆盖半径为50m，高压线路在覆盖范围内；根据有关规程规范，为避免塔吊在操作过程中碰撞到高压线或吊物伸至街道掉落伤人，保证塔吊的安全使用，特在现场围墙内设置防护架。
（见附图）
该防护架长度为39m，均采用毛竹架双排搭设，毛竹规格为：小头不低于Ф60mm，大头不低于Ф130mm，底部要全部锯平并检查是否有开裂、破碎现象；毛竹绑扎使用8号铁丝，搭接长度不低于1.5m；架体总搭设高度为15m，高于高压电线约2m；在距地面0.2m处设第一道水平杆，以上每隔1.8m设置一道；水平纵距为1.5m，共27道，横距为1m；剪刀撑跨度为9m（即纵距方向为6跨）；架体外侧设斜撑，采用12号铁丝
进行拉设，间距3000mm，共14道，角度为60°，在斜撑底部设锚桩，打入地面1.3m，外露0.3m。
在架体顶部外侧4m范围内捆绑竹笆，每个竹笆高为1m；整个架体水平距离高压线为3m。
架体两端增加两道立杆用于封闭，间距为300mm，且垂直方向每隔四跨设置“之”字撑。
外电防护安装时的安全注意事项：
1、安装前进行认真组织并对安装人员进行交底，做到分工明确。
2、安装人员的身份必须符合高空作业的条件，否则不能参加安装。
3、参加安装人员必须熟悉安装过程及操作方法，严格遵守安全操作规程。
4、整个安装过程必须有专人指挥、专人加固。
5、高空作业正确系好安全带、佩戴安全帽，使用工具及配件等要控制好，预防坠落伤人。
严禁高处抛物，杜绝野蛮作业。
6、使用期间经常观察、测量架体的稳定性及垂
直度。
7、施工结束后要进行验收，确保合格。
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here。
