浅谈 HACMP 心跳
浅谈HACMP 心跳王荣, 技术支持工程师, IBM 科技产品（深圳）有限公司2008 年11 月13 日任何一种HA 软件都有一套自己的心跳机制来监控集群中节点的状态。
心跳在高可用软件中担负着节点间信息通信，故障判断，事件触发等等重要作用，是HA 软件最核心的组件。
HA 集群就好比人一样，心跳正常就没有大碍，心跳不正常那就出问题了。
初识HACMP 心跳HACMP 软件主要监控4 种故障：节点，网卡，网络，应用。
其中前三种都是通过心跳来监控并产生事件响应的，我们可以看出使用HACMP 集群，可谓玩的就是心跳。
如果不了解心跳的过程和基本原理，使用HACMP 搭建起来的高可用的平台就可能是高不可用。
其实HACMP 的心跳并不复杂高深，像所有的HA 软件一样，心跳包是用来传递节点的状态信息，HACMP 的心跳包从最高的IP 地址依次单向流动到最低IP 地址，然后再返回到IP 地址最高的节点形成一个单向循环的环路。
每一个物理子网都会有一个心跳环路，包括串口心跳和磁盘心跳这些点对点的心跳，在广义上也是各自独立的心跳环路。
每个环路我们称之为一个心跳网络。

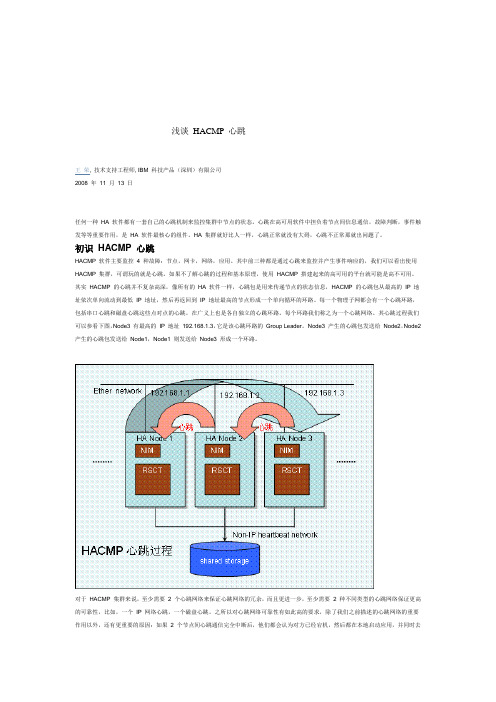

其心跳过程我们可以参看下图，Node3 有最高的IP 地址192.168.1.3，它是该心跳环路的Group Leader。
Node3 产生的心跳包发送给Node2，Node2 产生的心跳包发送给Node1，Node1 则发送给Node3 形成一个环路。
对于HACMP 集群来说，至少需要 2 个心跳网络来保证心跳网络的冗余，而且更进一步，至少需要 2 种不同类型的心跳网络保证更高的可靠性，比如，一个IP 网络心跳，一个磁盘心跳。
之所以对心跳网络可靠性有如此高的要求，除了我们之前描述的心跳网络的重要作用以外，还有更重要的原因：如果 2 个节点间心跳通信完全中断后，他们都会认为对方已经宕机，然后都在本地启动应用，并同时去争抢磁盘资源，有可能导致数据出现风险，即所谓的split-brain 事件。
