热处理对复合板焊接接头中316L不锈钢焊缝组织及耐蚀性的影响初探
316 l焊接热处理
316 l焊接热处理
316L不锈钢是一种低碳钢，其主要成分是铬、镍和钼。
在316L不锈钢的焊接中，由于焊接时的高温和热应力，会导致不锈钢材料的晶格结构发生改变，从而影响不锈钢的力学性能和腐蚀性能。
为了提高316L不锈钢焊接接头的力学性能和耐腐蚀性能，通常需要进行热处理。
热处理的目的是通过控制温度、时间等参数，使不锈钢的结构发生变化，达到优化力学性能和腐蚀性能的效果。
常见的316L不锈钢热处理方法有两种：退火和固溶处理。
1. 退火处理
退火处理是将焊接接头加热到一定温度（通常为900℃以下），然后将其缓慢冷却。
这样可以使316L不锈钢晶格结构重新排列并消除应力，达到优化力学性能的效果。
2. 固溶处理
固溶处理是将焊接接头加热到一定温度（通常为1050℃以上），然后快速冷却。
这种方法可以使316L不锈钢中的碳元素和其他合金元素溶解在晶格中，达到优化腐蚀抵抗力的效果。
总之，对于316L不锈钢的焊接接头，热处理通常是必要的。
对于不同的应用场景和需求，需要根据具体情况选择合适的热处理方法和参数。
热处理工艺对不锈钢材料的防腐性和耐蚀性的调控
热处理工艺对不锈钢材料的防腐性和耐蚀性的调控不锈钢是一种耐蚀性极强的金属材料，其在常温下的防腐性和耐蚀性已经得到广泛认可。
然而，通过热处理工艺可以进一步提高不锈钢材料的防腐性和耐蚀性。
下面将对热处理工艺对不锈钢材料的防腐性和耐蚀性的调控进行详细介绍。
首先，热处理工艺可以改善不锈钢的晶粒结构。
不锈钢的晶粒越细小，其晶界结构越均匀，晶界的溶质富集现象就越少，从而减少了晶界的腐蚀倾向。
常见的热处理方法有退火和固溶处理等，这些热处理工艺能够在不锈钢材料内部形成均匀的晶粒结构，从而提高其防腐性和耐蚀性。
其次，热处理工艺可以改善不锈钢的力学性能。
通过对不锈钢材料进行加热和冷却处理，可以使其达到一定的强度和韧性要求。
强度的提高可以使不锈钢材料更加耐久，而韧性的提高则可以使其具有更好的抗冲击性和抗挤压性。
这些力学性能的改进也能间接地提高不锈钢材料的防腐性和耐蚀性，使其在使用过程中能够更好地抵御外界的侵蚀。
此外，热处理工艺还可以改变不锈钢材料的组织结构。
不锈钢材料一般由铁素体和奥氏体组成，而奥氏体相对铁素体更具有抗腐蚀性能。
通过热处理工艺，可以改变不锈钢材料中奥氏体和铁素体的比例，使奥氏体的含量增加，从而提高不锈钢材料的防腐性和耐蚀性。
常见的热处理方法有淬火和回火等，在适当的温度和时间条件下进行，能够使不锈钢材料的组织结构得到调控。
最后，热处理工艺还可以消除不锈钢材料内部的应力。
在不锈钢材料的加工和使用过程中，往往会产生一些内部应力，这些应力会导致不锈钢材料的防腐性和耐蚀性降低。
通过热处理工艺，可以使不锈钢材料进行应力释放，从而减少内部应力的积累，提高其防腐性和耐蚀性。
常用的热处理方法有退火和冷处理等，可以在适当的温度和时间条件下进行。
总的来说，热处理工艺对不锈钢材料的防腐性和耐蚀性起到了关键的调控作用。
通过改善不锈钢的晶粒结构、力学性能、组织结构以及消除内部应力，可以使不锈钢材料具有更好的抗腐蚀性能，更长的使用寿命，从而满足各种工业和日常生活中的要求。
热处理对L245_316L双金属复合管力学性能及耐蚀性研究

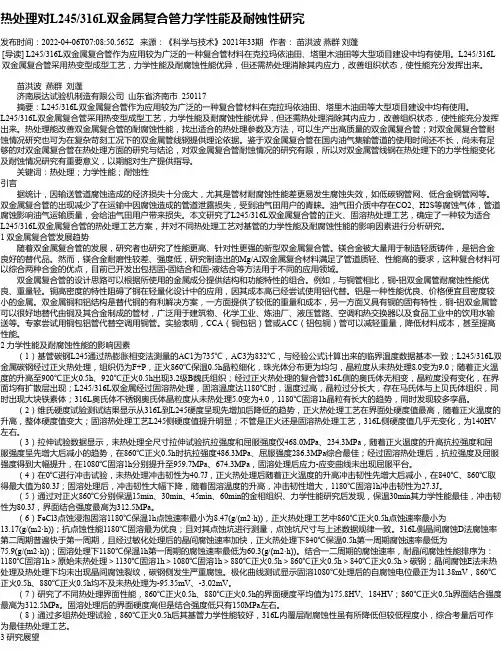

热处理对L245/316L双金属复合管力学性能及耐蚀性研究发布时间：2022-04-06T07:08:50.565Z 来源：《科学与技术》2021年33期作者：苗洪波燕群刘蓬[导读] L245/316L双金属复合管作为应用较为广泛的一种复合管材料在克拉玛依油田、塔里木油田等大型项目建设中均有使用。
L245/316L 双金属复合管采用热变型成型工艺，力学性能及耐腐蚀性能优异，但还需热处理消除其内应力，改善组织状态，使性能充分发挥出来。
苗洪波燕群刘蓬济南辰达试验机制造有限公司山东省济南市 250117摘要：L245/316L双金属复合管作为应用较为广泛的一种复合管材料在克拉玛依油田、塔里木油田等大型项目建设中均有使用。
L245/316L双金属复合管采用热变型成型工艺，力学性能及耐腐蚀性能优异，但还需热处理消除其内应力，改善组织状态，使性能充分发挥出来。
热处理能改善双金属复合管的耐腐蚀性能，找出适合的热处理参数及方法，可以生产出高质量的双金属复合管；对双金属复合管耐蚀情况研究也可为在复杂苛刻工况下的双金属管线钢提供理论依据。
鉴于双金属复合管在国内油气集输管道的使用时间还不长，尚未有足够的对双金属复合管在热处理方面的研究与结论，对双金属复合管耐蚀情况的研究有限，所以对双金属管线钢在热处理下的力学性能变化及耐蚀情况研究有重要意义，以期能对生产提供指导。
关键词：热处理；力学性能；耐蚀性引言据统计，因输送管道腐蚀造成的经济损失十分庞大，尤其是管材耐腐蚀性能差更易发生腐蚀失效，如低碳钢管网、低合金钢管网等。
双金属复合管的出现减少了在运输中因腐蚀造成的管道泄露损失，受到油气田用户的青睐。
油气田介质中存在CO2、H2S等腐蚀气体，管道腐蚀影响油气运输质量，会给油气田用户带来损失。
本文研究了L245/316L双金属复合管的正火、固溶热处理工艺，确定了一种较为适合L245/316L双金属复合管的热处理工艺方案，并对不同热处理工艺对基管的力学性能及耐腐蚀性能的影响因素进行分析研究。

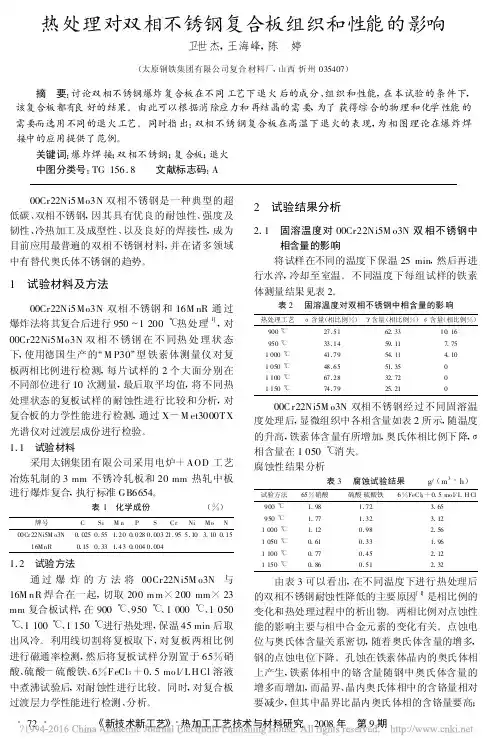

热处理对双相不锈钢复合板组织和性能的影响_卫世杰
图 1 双相不锈钢复合板界面形貌
度 , 过渡层和复层之间形成 Cr23 C6 , 在冷却时产生马 氏体(见图 1), 是造成复合板抗拉强度低和复层开 裂的主要原因 , 当固溶温度高于 1 000 ℃时 , 过渡层 和复层之间形成的 Cr23 C6 组织消失 , 冷却时没有马 氏体产生 , 同时 , σ相溶于奥氏 体或转变为铁素体 , 铁素体的增加 , 稀释 σ相形成元素 , 抑制 σ相的形 成 , 同时 , 奥氏体的增加 , 将碳大量的融入其中 , 避免 了因马氏体的形成而导致复层开裂 。
α含量(相比例 %) γ含量(相比例 %) σ含量(相比例 %)
27 .51
62 .33
1 0 .16
33 .14
59 .11
7 .75
41 .79
54 .11
4 .10
48 .65
51 .35
0
67 .28
32 .72
0
74 .79
2 o3N 双相不锈钢经过不同固溶温 度处理后 , 显微组织中各相含量如表 2 所示 , 随温度
297 、317 、325
346 、351 、357
1 000 ℃ 325 475 22
176 、169 、171
285 、289 、295
293 、298 、295
1 050 ℃ 395 545 27
197 、194 、198
271 、265 、255
253 、256 、262
1 100 ℃ 335 505 26
关键词 :爆炸焊接 ;双相不锈钢 ;复合板 ;退火 中图分类号 :TG 156 .8 文献标志码 :A
热处理对焊接接头的影响及其应用
热处理对焊接接头的影响及其应用焊接是一种常用的金属连接方式，它广泛应用于各个领域，例如航空航天、汽车制造、建筑结构等。
然而，焊接接头在使用过程中可能面临一些问题，如强度不足、断裂等。
为了提高焊接接头的性能，热处理技术被引入并得到广泛应用。
本文将探讨热处理对焊接接头的影响及其应用。
1. 热处理对焊接接头性能的影响1.1 相变组织的改变焊接接头经过热处理后，会发生相变，从而改变了金属内部的组织结构。
常见的相变包括奥氏体向铁素体的转变、铁素体向奥氏体的转变等。
相变组织的改变会导致焊接接头的硬度、强度、韧性等性能发生变化。
1.2 残余应力的释放焊接时，由于快速冷却等因素的影响，焊接接头内会产生残余应力。
这些残余应力可能导致焊接接头的变形、开裂等问题。
通过热处理可以使残余应力得以释放，从而改善焊接接头的稳定性和可靠性。
1.3 晶粒尺寸的调控焊接接头的晶粒尺寸对其性能有直接影响。
较大的晶粒尺寸可能导致焊接接头的脆性增加，抗冲击性能降低。
热处理过程中，可以通过晶粒长大和晶粒细化的方法，调控晶粒尺寸，从而提高焊接接头的性能。
2. 热处理在焊接接头中的应用2.1 焊接接头强化焊接接头的强度对于整个结构的牢固性和可靠性非常重要。
通过热处理，可以对焊接接头进行强化处理，使其强度得到提高。
常见的热处理方法包括时效处理、固溶处理等。
这些处理方法可以改变焊接接头的组织结构，增强其抗拉伸、抗扭曲等性能。
2.2 残余应力消除焊接接头在焊接后常常面临残余应力问题，这可能导致接头的变形、开裂等问题。
利用热处理可以消除焊接接头的残余应力，提高接头的稳定性和可靠性。
常用的方法包括回火处理、退火处理等，这些方法可以通过加热和冷却的方式，使接头的内部残余应力得以释放，从而改善接头的性能。
2.3 组织改善焊接接头的组织结构在焊接过程中可能发生变化，这会对接头的性能产生重要影响。
通过热处理，可以改变接头的组织结构，优化晶粒尺寸和相变组织，从而提高接头的机械性能和耐腐蚀性能。
《2024年316LN奥氏体不锈钢的固溶热处理组织及热老化性能研究》范文
《316LN奥氏体不锈钢的固溶热处理组织及热老化性能研究》篇一一、引言316LN奥氏体不锈钢是一种重要的工程材料，具有优异的耐腐蚀性、高温强度和良好的加工性能，广泛应用于石油、化工、医疗、食品等领域。
其性能的优劣在很大程度上取决于其微观组织和热处理工艺。
固溶热处理是改善不锈钢组织和性能的重要手段之一，而热老化性能则是评价材料长期稳定性的关键指标。
因此，对316LN奥氏体不锈钢的固溶热处理组织和热老化性能进行研究具有重要意义。
二、固溶热处理组织研究1. 材料与实验方法本部分实验采用316LN奥氏体不锈钢为研究对象，通过固溶热处理工艺，研究其微观组织的变化。
实验过程中，采用金相显微镜、扫描电镜和X射线衍射等技术手段，对处理前后的材料进行观察和分析。
2. 实验结果与分析经过固溶热处理后，316LN奥氏体不锈钢的微观组织发生了显著变化。
晶粒尺寸明显减小，晶界清晰，且组织均匀。
同时，固溶处理有效消除了材料中的残余应力，减少了组织缺陷。
此外，奥氏体相的稳定性得到提高，有利于提高材料的耐腐蚀性和高温强度。
三、热老化性能研究1. 实验方法与步骤本部分实验采用等温时效法，对固溶热处理后的316LN奥氏体不锈钢进行热老化处理。
在特定温度下，对材料进行长时间的热处理，观察其组织变化和性能衰减情况。
通过力学性能测试、硬度测试和金相显微镜观察等方法，评估材料的热老化性能。
2. 实验结果与分析实验结果表明，316LN奥氏体不锈钢在热老化过程中，组织变化较小，性能衰减程度较低。
这主要归因于固溶热处理提高了材料的稳定性和耐腐蚀性。
此外，材料中的微量元素和合金元素在热老化过程中起到了重要作用，有助于提高材料的抗老化性能。
四、结论通过对316LN奥氏体不锈钢的固溶热处理组织和热老化性能进行研究，得出以下结论：1. 固溶热处理能有效改善316LN奥氏体不锈钢的微观组织，使晶粒细化、组织均匀，提高材料的耐腐蚀性和高温强度。
2. 316LN奥氏体不锈钢在热老化过程中表现出良好的稳定性，性能衰减程度较低。
《316LN奥氏体不锈钢的固溶热处理组织及热老化性能研究》范文
《316LN奥氏体不锈钢的固溶热处理组织及热老化性能研究》篇一一、引言316LN奥氏体不锈钢是一种重要的工程材料，具有优良的耐腐蚀性、高温强度和良好的加工性能，广泛应用于石油、化工、海洋工程和医疗设备等领域。
固溶热处理是改善其组织和性能的重要手段之一。
本文旨在研究316LN奥氏体不锈钢的固溶热处理组织及其热老化性能，为实际生产和应用提供理论依据。
二、实验材料与方法1. 实验材料本实验所使用的材料为316LN奥氏体不锈钢。
其化学成分主要包括铁、铬、镍等元素，具有良好的耐腐蚀性和高温强度。
2. 实验方法（1）固溶热处理固溶热处理是将材料加热至一定温度，保温一段时间后，再以一定的速度冷却的热处理过程。
本实验采用不同的固溶温度和保温时间，对316LN奥氏体不锈钢进行固溶热处理。
（2）组织观察采用金相显微镜、扫描电子显微镜和透射电子显微镜等手段，观察固溶热处理后材料的组织结构。
（3）热老化性能测试通过高温持久试验和蠕变试验等方法，测试材料的热老化性能。
三、实验结果与分析1. 固溶热处理组织观察（1）金相显微镜观察经过不同温度和时间的固溶热处理后，316LN奥氏体不锈钢的组织结构发生了明显变化。
随着固溶温度的升高和保温时间的延长，晶粒逐渐长大，且晶界变得模糊。
（2）扫描电子显微镜观察扫描电子显微镜观察结果表明，固溶热处理后材料中的析出相也发生了明显变化。
在较高的固溶温度和较长的保温时间下，析出相的数量减少，尺寸增大。
（3）透射电子显微镜观察透射电子显微镜观察结果表明，固溶热处理过程中，材料的位错密度降低，晶格畸变减小，有利于提高材料的力学性能。
2. 热老化性能分析（1）高温持久试验结果通过高温持久试验发现，经过适当的固溶热处理后，316LN 奥氏体不锈钢的高温持久性能得到显著提高。
随着固溶温度的升高和保温时间的延长，材料的持久强度先增加后降低。
这表明存在一个最佳的固溶热处理工艺，使得材料的持久强度达到最大。
不锈钢316l热处理
热处理不锈钢316L热处理是指通过控制材料的加热和冷却过程，改变材料的组织结构和性能的方法。
对于不锈钢316L，热处理可以对其进行强化、调整晶粒尺寸和改善耐腐蚀性能等方面的处理。
下面将分为以下几个方面来回答你的问题：1.不锈钢316L的特性：不锈钢316L是一种低碳型的不锈钢，具有良好的耐腐蚀性能和机械性能。
它含有17-19%的铬、10-14%的镍、2-3%的钼和小量的铌、钛等元素，这些元素赋予了316L优异的耐腐蚀性和抗氧化性能。
此外，低碳含量可以减少316L的晶间腐蚀倾向。
2.热处理的目的：热处理不锈钢316L的目的主要有三个：一是通过调整组织结构和晶粒尺寸来改善材料的力学性能；二是提高耐腐蚀性能，减少晶间腐蚀倾向；三是消除材料的内部应力，提高材料的稳定性和可靠性。
3.常见的热处理方法：常见的热处理方法包括退火、固溶处理和淬火。
退火是将材料加热至一定温度，然后缓慢冷却，以达到材料软化和调整晶粒尺寸的目的。
固溶处理是将材料加热至固溶温度，然后迅速冷却，使合金元素均匀溶解在基体中，以提高材料的强度和硬度。
淬火是将材料加热至固溶温度，然后迅速冷却，以形成马氏体组织，提高材料的强度和硬度。
4.不锈钢316L的热处理：对于不锈钢316L的热处理，常见的方法包括退火和固溶处理。
退火处理可以通过将材料加热至800-900摄氏度，然后缓慢冷却，以达到消除内部应力和调整晶粒尺寸的目的。
固溶处理是将材料加热至1050-1150摄氏度，然后迅速冷却，以使合金元素均匀溶解在基体中，提高材料的强度和硬度。
5.热处理后的性能变化：经过热处理后，不锈钢316L的性能会发生变化。
退火处理可以使材料具有较好的延展性和塑性，适用于冷加工后的再加工。
固溶处理可以提高材料的强度和硬度，适用于对强度要求较高的场合。
此外，热处理还可以改善不锈钢316L的耐腐蚀性能，减少晶间腐蚀倾向。
总结：不锈钢316L的热处理是通过控制材料的加热和冷却过程，改变材料的组织结构和性能的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热处理对复合板焊接接头中316L不锈钢焊缝组织及耐蚀性的影响初
探
对Q345碳钢/316不锈钢复合板进行焊接，并对焊接接头进行了不同工艺的热处理；通过组织观察、晶间腐蚀试验和应力腐蚀试验研究了热处理工艺对316L 不锈钢焊缝组织和耐蚀性的影响。
结果表明：316L不锈钢焊缝组织均为奥氏体+条状铁素体；随热处理次数增加，奥氏体晶界变宽，二次热处理后在316L不锈钢焊缝奥氏体晶界处有明显Cr23C6 析出，并形成了贫铬区，容易发生晶间腐蚀和应力腐蚀，降低了316L不锈钢焊接接头的耐蚀性。
标签：奥氏体不锈钢；焊接接头；热处理；晶间腐蚀；应力腐蚀
由碳钢与奥氏体不锈钢构成的复合材料（复合管/板）有效结合了不锈钢的耐蚀性和碳钢的低成本优势，被广泛应用于核电站设备、蒸汽发电厂及石油化工行业中。
焊接是该复合材料常用的加工方式。
由于焊接接头的成分、组织，应力状态相对于母材发生了明显改变，因此其耐蚀性也明显降低，而焊接接头的耐蚀性决定了复合材料的耐蚀性和设备的使用寿命。
通常情况下，复合材料焊接后，要对焊缝进行一次去应力热处理；此外，如存在焊接缺陷，要对焊缝进行补焊修复及与二次热处理（处理工艺与去应力热处理工艺相同）。
如果热处理工艺选择不当，极易使奥氏体不锈钢产生敏化，導致晶间腐蚀及应力腐蚀开裂，从而严重降低了材料的耐蚀性，给设备的安全使用带来隐患。
因此，研究热处理工艺对焊接接头组织成分和耐蚀性的影响是十分必要的。
1、组织观察与腐蚀性能评价
为了检验不锈钢的晶间腐蚀敏感性，根据GB/T4334-2008标准中的硫酸硫酸铜方法对不同方式热处理后316L 不锈钢焊缝进行了晶间腐蚀试验。
晶间腐蚀试验中，采用5mm 压头对腐蚀试样进行180°弯曲。
按照GB/T20972.3-2008标准，对不同方式热处理后316L不锈钢焊缝进行应力腐蚀试验。
应力腐蚀试验中采取4点弯梁试验方法，试样尺寸为120mm×20mm×3mm，试验时间为720h。
采用ZEISSAxioObserverA1m 型光学显微镜对不同方式热处理后316L不锈钢焊缝的组织、晶间腐蚀试验和应力腐蚀开裂试验后试样的腐蚀形貌进行观察。
2、结果与讨论
2.1热处理对316L不锈钢焊缝组织的影响由图1（a）可以看出：相对于316L 不锈钢板单一的奥氏体组织，未经热处理的316L不锈钢焊缝主要由奥氏体和铁素体两相构成；灰白色枝晶为奥氏体基体，晶粒尺寸大小均匀，在10～20μm，不存在轧制板材组织中明显的晶粒取向；黑灰色的铁素体以非连续网状分布在奥氏体枝晶间，呈现出典型的316L不锈钢的焊缝组织特征，母材与焊缝组织差异明显。
由图1（b）可以看出：相对于未热处理的316L不锈钢焊缝组织，一次处理后焊缝组织没有明显变化，仍由奥氏体+条状铁素体构成，晶粒尺寸和分布也与未热处理的316L不锈钢焊缝相似。
由图1（c）可以看出：经过二次热处理后，316L不锈钢焊缝的组织主要是奥氏体+条状铁素体，与未热处理和一次热处理后的相似，但是奥氏体晶界处有大量的黑色碳化物生成。
这些碳化物主要是Cr23C6。
由以上试验可知：316L不锈钢焊缝经二次热处理后，在奥氏体晶界析出了大量黑色碳化物Cr23C6。
这些碳化物的形成将使奥氏体晶界的铬元素含量减低，形成晶界贫铬区，贫铬区的形成是316L不锈钢局部腐蚀加重的主要原因之一。
2.2 热处理对316L不锈钢焊缝耐蚀性的影响
2.2.1晶间腐蚀
由图2可以看出：晶间腐蚀试验后，未热处理和一次热处理的316L 不锈钢焊缝表面均未出现裂纹，而二次热处理的316L不锈钢焊缝表面出现了多处1～4mm宽的裂纹。
由晶间腐蚀试验后316L不锈钢焊缝的腐蚀形貌可见，二次热处理增加了316L不锈钢焊缝的晶间腐蚀倾向。
2.2.2应力腐蚀
由图3可以看出：应力腐蚀试验后，未热处理的316L不锈钢焊缝表面出现轻微腐蚀，无应力腐蚀开裂现象；一次热处理的316L不锈钢焊缝表面虽然有裂纹存在，但裂纹平整，无枝状延展，边缘无腐蚀产物，呈现非应力腐蚀特征；二次热处理的316L不锈钢焊缝表面腐蚀严重，表面有交错裂纹存在，局部裂纹处可见腐蚀产物，存在应力腐蚀断裂。
可见，二次热处理增加了316L不锈钢焊缝的应力腐蚀开裂倾向。
2.3讨论
奥氏体不锈钢在450～850℃时，会在奥氏体晶界析出Cr23C6，产生贫铬区，降低腐蚀产物膜的保护性能，造成奥氏体不锈钢的局部腐蚀。
根据腐蚀介质和应力条件的不同，奥氏体不锈钢表现为晶间腐蚀，点蚀，应力腐蚀开裂。
因此，长期高温导致的贫铬区是发生上述腐蚀的根本原因。
图4给出加热温度、保温时间与晶间腐蚀（也可以理解为贫铬区）的相互关系，可见适当的温度和充足时间分别是产生贫铬区的热力学条件和动力学条件。
本试验采用的热处理保温温度约为600℃，正好处450～850℃的“危险温度区间”，满足了贫铬产生的热力学条件，如果获得充足的保温时间以满足动力学条件，不锈钢焊缝将产生贫铬区。
显微组织观察表明，经过二次热处理的316L 不锈钢焊缝。
在其奥氏体晶界出现了大量析出的Cr23C6，造成了晶间贫铬区，使这一区域的Cr2O3 腐蚀产物膜的保护性能下降。
因此，腐蚀试验中，二次热处理的316L不锈钢焊缝表现出更大的晶间腐蚀和应力腐蚀开裂的趋势。
反之，
当试验仅具备贫铬区产生的热力学条件而不具备相应的动力学条件，即没有充足的保温时间时，碳原子和铬原子不能充分扩散，不锈钢焊缝中不会产生贫铬区。
腐蚀试验中，一次热处理的316L不锈钢焊缝微观组织与未热处理的没有明显的变化，没有出现贫铬区，发生晶间腐蚀和应力腐蚀开裂的趋势相对较小。
综上，在敏化温度区间内对316L不锈钢焊缝进行热处理将增加晶间腐蚀和应力腐蚀开裂的风险，但合理控制热处理时间可以将这一风险控制到最低程度。
3、结论
总之，经一次热处理的316L不锈钢焊缝组织与未热处理的没有明显区别，经二次热处理的316L不锈钢焊缝在其奥氏体晶界处有Cr23C6 析出，并形成了贫铬区。
从外，与一次热处理的316L不锈钢焊缝相比，经过二次热处理的316L 不锈钢焊缝，其晶间腐蚀和应力腐蚀开裂倾向增加。
同时，在敏化温度区间内，对316L不锈钢焊缝进行热处理时，保温时间不宜超过1h。
参考文献：
[1]李循迹，陈博，金伟，等. 热处理对复合板焊接接头中316L不锈钢焊缝组织及耐蚀性的影响[J]. 期刊论文，2018，39（4）.
[2]王凤会，刘立伟，许静，等. 550℃热处理对Q345R/316L复合板焊接接头残余应力及腐蚀性能的影响[J]. 焊接技术，2017（4）：5-7.
[3]柯善润. 镀镍碳钢与304不锈钢扩散焊接及复合薄板的力学性能[D]. 武汉科技大学，2016.
[4]田晓军，王鹏，张罡，等. 不锈钢复合板焊接接头晶间腐蚀失效分析[J]. 压力容器，2012，29（3）：65-70.。
