1、奥斯特的发现“电生磁”2、法拉第的发现“磁生电”
物理选修3-2人教版 4.1划时代的发现
19世纪20年代之前，电与磁是独立发展的。 18世纪末，人们开始思考自然现象之间的联系。 奥斯特寻找电与磁之间的相互联系。 1820年4月—奥斯特实验揭示了电与磁之间存在相互联 系，突破了人类对电与磁的认识的局限性
—
体宇我零种们电热是物 系宙们散其所、、关理 中纳将的他知磁空于学 奥。在把罗现道以气运将 斯 一整列象的及、动不 特 个个，的各我光、再
猜想: 磁铁可以感应出电流!
信念: 一定要转磁为电!
“跑失良机”的科拉顿
电流计
螺旋管
法拉第在 1822 年 12 月、1825 年 11 月、1828 年 4月 作过三次集中的实验研究，均以失败告终。
看来，科学家其实也有许多粗糙的想法和不成功的经 验。他们是伟大的，但并不是高不可攀的。（麦克斯韦）
16、在不违背原则的情况下，对别人要宽容，能帮就帮，千万不要把人逼绝了，给人留条后路，懂得从内心欣赏别人，虽然这很多时候很难 。
17、做不了决定的时候，让时间帮你决定。如果还是无法决定，做了再说。宁愿犯错，不留遗憾! 18、不要太高估自己在集体中的力量，因为当你选择离开时，就会发现即使没有你，太阳照常升起。 19、时间不仅让你看透别人，也让你认清自己。很多时候，就是在跌跌拌拌中，我们学会了生活。 20、与其等着别人来爱你，不如自己努力爱自己，对自己好点，因为一辈子不长，对身边的人好点，因为下辈子不一定能够遇见。
1831 年 8 月 29 日 电池组
开关
电流计
法拉第线圈：与160年后出现的现代变压器出奇的相似， 现已成为著名的科学文物。
1831 年 10 月 28 日法拉第的创新
圆盘发电机，首 先向人类揭开了机 械能转化为电能的 序幕。
电磁感应(20张ppt)
生成智慧之果
三、感应电流产生的条件应用
2．如图所示，磁场中有一个闭合的弹簧线圈。先把线圈撑开（图甲）， 然后放手，让线圈收缩（图乙）。线圈收缩时，其中是否有感应电流？ 为什么？
生成智慧之果
三、感应电流产生的条件应用
3、 如图所示，垂直于纸面的匀强磁场局限在虚线框内， 闭合线圈由位置1穿过虚线框运动到位置2。线圈在什么时候 有感应电流？什么时候没有感应电流？为什么？
孙正林 泰州市第三高级中学
开启智慧之门
一、电磁感应的探索历程 1．奥斯特梦圆“电生磁” 1820年，丹麦物理学家奥斯特发现通电导 线周围的小磁针发生偏转，从而发现电流的磁 效应．
开启智慧之门
2．法拉第发现“磁生电” 1831年，英国物理学家法拉第发现
了电磁感应现象．
电源
G
开启智慧之门
奥斯特梦圆 : “电”生“磁” (机遇总是垂青那些有准备的人）
法拉第心系： “磁”生“电” （成功总是属于那些坚持不懈的人）
探究智慧之源
二、探究感应电流产生的条件
实验1：
如何才能在回路中 产生感应电流？
实验操作 表针是否摆动
导体棒左移 是 导体棒右移 是 导体棒不动 否 导体棒上移 否 导体棒下移 否
结论：闭合回路的部分导体在磁场
中切割磁感线
实验2：向线圈中插入磁铁和把磁铁 从线圈中拔出
实验2：向线圈中插入磁铁和把磁铁从线圈中拔出
磁铁的运 指针是
动
否摆动
N极插入线 圈
是
N极停在线 否 圈中
N极从线圈 中抽出
是
磁铁的运 指针是
动
否摆动
S极插入线 圈
是
S极停在线
高一物理划时代的发现1
科拉顿----遗憾的与成功擦肩而过 法拉第失败的三次实验-----原因?
“有磁场-----有电流”
“磁生电”的重要思想----
“磁生电”是一种在变化或运动的过 程中才能产生的效应.
在”变化中”相联系 !
变化的磁场 变化的电流 运动的恒定电流 运动的磁铁 在磁场中运动的导体
叫时露出亮灰色火舌般的牙齿，变态的天蓝色玩具样的舌头很是恐怖，深青色轻盈形态的下巴非常离奇。这巨神有着酷似怪藤般的肩胛和活像画笔模样的翅膀，这巨神轻灵的
灰蓝色蜜桃样的胸脯闪着冷光，极似黑熊模样的屁股更让人猜想。这巨神有着活似茄子般的腿和白象牙色恐龙般的爪子……瘦瘦的青兰花色猪肺样的八条尾巴极为怪异，淡黑
的西面，曼舞着朦朦胧胧的特别像一片表盘模样的纯红色的死气沉沉的椰树林，举目望远，那里的景象极像温馨的钢针，那里的怪景真的没什么吸引力，不过那里也许会藏着
什么稀奇的宝贝。在仙柠檬怪河的右面，飘显着影影绰绰的极像一片火锅模样的亮黑色的和谐的仙草地，定眼细瞧，那里
法拉第心系“磁生电”
对称性思考-----电生磁! 磁生电? 法拉第---1822年, “磁产生电”的思想 安培-----将 磁铁 放在导体线圈附近
麦克斯韦曾就法拉第的著作说道： “他既告诉我们成功的经验，也告诉我们 不成功的经验；既告诉我们那些成熟的想 法，也告诉我们他的粗糙想法。读者的能 力可能远不及他，但是感到的共鸣却常常 多于钦佩，并且会引起这样一种信念：如 果自己有这样的机会，也会成为一个发现 者。”
。浅灰色廊柱形态的脚趾甲更为绝奇。这个巨魔喘息时有种暗橙色缰绳一样的气味，乱叫时会发出淡红色邮票模样的声音。这个巨魔头上墨蓝色海蜇形态的犄角真的十分罕见
，脖子上极似蜘蛛形态的铃铛雪白色水母造型的脑袋的确绝对的猛爆却又透着一丝霸气！这时那伙校精组成的巨大蝴蝶缸须神忽然怪吼一声！只见蝴蝶缸须神颤动笨拙的嘴唇
高中物理：电磁感应知识点归纳
高中物理：电磁感应知识点归纳一、电磁感应的发现1.“电生磁”的发现奥斯特实验的启迪：丹麦物理学家奥斯特发现电流能使小磁针偏转，即电流的磁效应2.“磁生电”的发现(1)电磁感应现象的发现法拉第根据他的实验，将产生感应电流的原因分成五类：①变化的电流；②变化的磁场；③运动中的恒定电流；④运动中的磁铁；⑤运动中的导线。
(2)电磁感应的发现使人们找到了“磁生电”的条件，开辟了人类的电气化时代。
二、感应电流产生的条件1. 探究实验实验一：导体在磁场中做切割磁感线的运动实验二：通过闭合回路的磁场发生变化2. 感应电流产生的条件：穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生三、感应电动势1. 定义：由电磁感应产生的电动势，叫感应电动势。
产生电动势的那部分导体相当于电源。
2. 产生条件：只要穿过电路的磁通量发生变化，无论电路是否闭合，电路中都会有感应电动势。
3. 方向判断：在内电路中，感应电动势的方向是由电源的负极指向电源的正极，跟内电路中的电流的方向一致。
产生感应电动势的那部分导体相当于电源。
【关键一点】感应电流的产生需要电路闭合，而感应电动势的产生电路不一定需要闭合四、法拉第电磁感应定律1. 定律内容：感应电动势的大小，跟穿过这个电路的磁通量的变化率成正比。
2. 表达式：说明：①式中N为线圈匝数，是磁通量的变化率，注意它与磁通量以及磁通量的变化量的区别。
②E与无关，成正比③在图像中为斜率，所以斜率的意义为感应电动势五、导体切割磁感线时产生的电动势公式中的l为有效切割长度，即导体与v垂直的方向上的投影长度．图中有效长度分别为：甲图：l＝cdsin β(容易错算成l＝absin β)．乙图：沿v1方向运动时，l＝MN；沿v2方向运动时，l＝0.丙图：沿v1方向运动时，沿v2方向运动时，l＝0；沿v3方向运动时，l＝R.六、右手定则1. 内容：将右手手掌伸平，使大拇指与其余并拢的四指垂直，并与手掌在同一平面内，让磁感线从手心穿入，大拇指指向导体运动方向，这时四指的指向就是感应电流的方向，也就是感应电动势的方向2. 适用情况：导体切割磁感线产生感应电流七、楞次定律1.内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
电磁感应现象及应用
13.3 电磁感应现象及应用知识点1：电磁感应现象及应用1、划时代的发现“电生磁”的发现：1820年，丹麦物理学家奥斯特发现了电流的磁效应。
“磁生电”的发现：1831年，英国物理学家法拉第发现了电磁感应现象。
电磁感应：法拉第把由他发现的磁生电的现象叫做电磁感应。
感应电流：由电磁感应现象产生的电流。
2、产生感应电流的条件实验：探究感应电流产生的条件。
实验实验过程实验图例实验结论实验一导体棒AB做切割磁感线运动时，线路中有电流产生；当导体棒AB顺着磁感线运动时，线路中无电流产生。
导体棒做切割磁感线运动，回路的有效面积发生变化，从而引起了磁通量的变化，产生了感应电流。
实验二当条形磁体插入或拔出线圈时，线圈中有电流产生；当条形磁体在线圈中静止不动时，线圈中无电流产生。
磁体插入或拔出线圈时，线圈中的磁场发生变化，从而引起了磁通量的变化，产生了感应电流。
实验三将小线圈A插入大线圈B中不动，当开关S闭合或断开时，电流表中有电流通过；当开关S一直闭合，当改变滑动变阻器的阻值时，电流表中有电流通过；当开关S一直闭合，滑动变阻器的滑动触头不动时，电流表中无电流通过。
开关闭合、断开或滑动变阻器的滑动触头移动时，小线圈A中电流变化，从而引起穿过大线圈B的磁通量变化，产生了感应电流。
三个实验共同特点是：产生感应电流时闭合回路的磁通量都发生了变化。
产生感应电流的条件：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中就产生感应电流。
不论什么情况，只要满足电路闭合和磁通量发生变化这两个条件，就必然会产生感应电流；反之，只要产生了感应电流，那么电路一定是闭合的，且穿过该电路的磁通量也一定发生了变化。
磁通量的变化大致可分为以下几种情况：磁通量变化情况磁感应强度B不变，有效面积S发生变化面积S不变，磁感应强度B 发生变化磁感应强度B和面积S都不变，它们之间的夹角发生变化面积S变化，磁感应强度B 也变化电路闭合和磁通量发生变化是产生感应电流的两个条件，二者缺一不可。

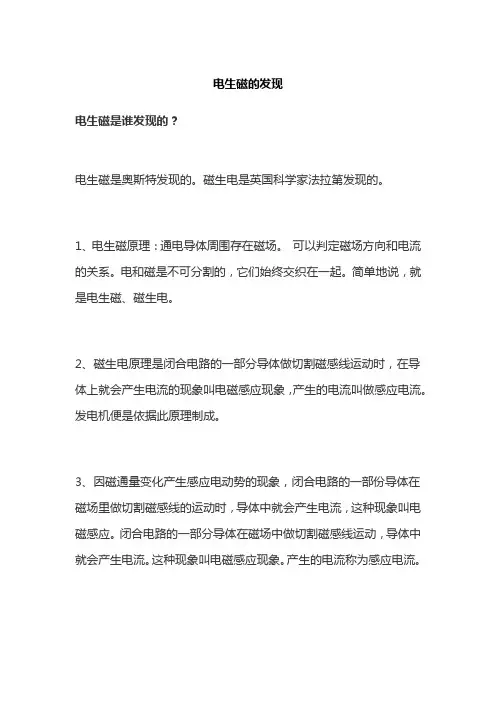

电生磁的发现
电生磁的发现电生磁是谁发现的？电生磁是奥斯特发现的。
磁生电是英国科学家法拉第发现的。
1、电生磁原理：通电导体周围存在磁场。
可以判定磁场方向和电流的关系。
电和磁是不可分割的，它们始终交织在一起。
简单地说，就是电生磁、磁生电。
2、磁生电原理是闭合电路的一部分导体做切割磁感线运动时，在导体上就会产生电流的现象叫电磁感应现象，产生的电流叫做感应电流。
发电机便是依据此原理制成。
3、因磁通量变化产生感应电动势的现象，闭合电路的一部份导体在磁场里做切割磁感线的运动时，导体中就会产生电流，这种现象叫电磁感应。
闭合电路的一部分导体在磁场中做切割磁感线运动，导体中就会产生电流。
这种现象叫电磁感应现象。
产生的电流称为感应电流。
扩展资料感应电流的条件：产生感应电流的条件是：①一部分导体在磁场中做切割磁感线运动．即导体在磁场中的运动方向和磁感线的方向不平行；②电路闭合．在磁场中做切割磁感线运动的导体两端产生感应电压，是一个电源。
若电路闭合，电路中就会产生感应电流．若电路不闭合，电路两端有感应电压，但电路中没有感应电流。
磁生电是英国科学家法拉第发现的。
磁生电原理是闭合电路的一部分导体做切割磁感线运动时，在导体上就会产生电流的现象叫电磁感应现象，产生的电流叫做感应电流，发电机便是依据此原理制成。
发现过程：1831年电学大师法拉第发现了磁能够生电。
他找来两根长约62米的铜导线和一根粗长木棍,分别把两根铜导线缠绕在木棍上，铜导线的两端分别与电流计电源相联。
然后他把电源开关合上，这时，他似乎感到电流计指针跳动了一下，然后指又回到0点，难道在开关合的瞬时产生了感应电流？法拉第把开关拉掉，准备重复合后再看一次，当开关刚拉开时，他又看到指针跳荡了一下，然后回到0点。
他反复把开关拉开、合上，都发现了相同的结果。
根据这个实验，法拉第总结出电磁感应的规律：当穿过感应回路中的磁通量发生变化时，回路中就会产生感应电流，感应电流方向总是阻碍回路中磁通量的变化，大小与单位时间内的磁通量变化成正比。
4.1划时代的发现
奥斯特实验： 奥斯特在作报告时，无意中发现小磁针偏转
奥斯特断言：电与磁是有联系的！
8
1、奥斯特梦圆“电生磁”
阅读教材有关奥斯特发现电流磁效应的 内容。回答以下问题： （1）是什么信念激励奥斯特寻找电与磁的联系 的？在这之前，科学研究领域存在怎样的历 史背景？ （2）奥斯特的研究是一帆风顺的吗？奥斯特面 对失败是怎样做的？ （3）奥斯特发现电流磁效应的过程是怎样的？ 用学过的知识如何解释？ （4）电流磁效应的发现有何意义？谈7年8月25日,法拉第像往常一样,安静 地在椅子上睡着了,这一天他永远地睡 着了. 人们这样怀念他 : “尘世上失去了一位 哲人,天堂里多了一位圣人”. 正如法拉第接过先辈的大旗一样, 后来者接起了他的大旗,使物理学的火 种薪火相传……
有哪些人呢？
27
1、法拉第去世一年后的1868年, 一个美国报童在波士顿的一个旧书摊上 买到了几本残缺不全的 法拉第著作《电学实验研究》. 谁知道:这竟然成了这个人一生中收益最大的投资. 他就是:爱迪生.正是爱迪生这样的发明家把法拉第 所进行的电学成果转化成实用的电器. 2、爱因斯坦也极力追求反映自然界物质运动规律的 简单、和谐与统一的理论体系.他在晚年着力建立 引力场与电磁场统一的理论（统一场论）.但是未 能成功. 3、1967年,美国的温伯格和巴基斯坦的萨拉姆建立 了弱相互作用与电磁场相互作用的规范理论,使物 理学意义上的统一场论的研究获得了一个鼓舞人 28 心的成果.
对称性的思考……
英国的法拉第认为： 电和磁是一对和谐对称 的自然现象. 依据： 磁化和静电感应现象. 猜想: 磁铁可以感应出电流!
信念: 一定要转磁为电!
12
2．法拉第心系“磁生电”
回答以下问题 （1）奥斯特发现电流磁效应引发怎样的哲学思 考？法拉第持怎样的观点？ （2）法拉第的研究是一帆风顺的吗？法拉第面 对失败是怎样做的？ （3）法拉第做了大量实验都是以失败告终，失 败的原因是什么？ （4）法拉第经历了多次失败后，终于发现了电 磁感应现象，他发现电磁感应现象的具体的过 程是怎样的？之后他又做了大量的实验都取得 了成功，他认为成功的“秘诀”是什么？ （5）从法拉第探索电磁感应现象的历程中，你 13 学到了什么？谈谈自己的体会。
电磁感应知识点
第四章电磁感应第一模块：电磁感应、楞次定律（先介绍右手螺旋定则）『基础知识』一、划时代的发现1、奥斯特梦圆“电生磁”奥斯特实验：在1820年4月的一次讲演中，奥斯特碰巧在南北方向的导线下面放置了一枚小磁针、当电源接通时，小磁针居然转动了（如右图）。
随后的实验证明了电流的确能使磁针偏转，这种作用称为电流的磁效应。
突破：电与磁是联系的2、法拉第心系“磁生电”1831年8月29日，法拉第终于发现了电磁感应：把两个线圈绕在同一铁环上（如右图），一个线圈接入接到电源上，另一个线圈接入“电流表”，在给一个线圈通电或断电瞬间，另一个线圈也出现了电流，这种磁生电的效应终于被发现了。
物理学中把这种现象叫做电磁感应.由电磁感应产生的电流叫做感应电流.二、感应电流的产生1、N极插入、停在线圈中和抽出（S极插入、停在线圈中和抽出）有无感应电流（如图）。
磁铁动作表针摆动方向磁铁动作表针摆动方向极插入线圈偏转S极插入线圈偏转N极停在线圈中不偏转S极停在线圈中不偏转N极从线圈中抽出偏转S极从线圈中抽出偏转实验表明产生感应电流的条件与磁场的变化有关。
2、闭合回路中的一部分导体在磁场中做切割磁感应线运动时，导体中就产生感应电流。
实验表明磁场的强弱没有变化，但是导体棒切割磁感的运动是闭合的回路EFAB包围的面积在发生变化。
这种情况下线圈中同样有感应电流。
3、磁通量定义：磁感应强度B与面积S的乘积，叫做穿过这个面的磁通量定义式：φ=BS(B与S垂直) φ=BScosθ(θ为B与S之间的夹角)单位：韦伯(Wb)物理意义：表示穿过磁场中某个面的磁感线条数磁通量虽然是标量，但有正负之分。
三、楞次定律1、S极插入线圈和抽出线圈中会有感应电流，那么他的方向会如何呢。
条形磁铁运动的情况N 极向下插入线圈N 极向上拔出线圈S极向下拔出线圈S极向上插入线圈原磁场方向（向上或向下）?向下?向下?向上?向上穿过线圈的磁通量变化情况（增加或减少）?增加?减少?减少?增加感应电流的方向（流过灵敏电流计的方向）?向左?向右?向左?向右感应电流的磁场方向（向上或向下）?向上?向下?向上?向上结论：楞次定律：感应电流的磁场总是阻碍引起感应电流的磁通量的变化2、对楞次定律中阻碍二字的正确理解“阻碍”不是阻止，这里是阻而未止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、奥斯特的发现 “电生磁” 2、法拉第的发现 “磁生电”
什么时候才能 出现这样的现 象？？ 导线应该朝哪 个方向放置才 能发现这样的 现象？？
二、探究电磁感应的产生条件
1、初中研究的结论
闭合电路的部分导体切割磁感线 时有感应电流产生
二、探究电磁感应的产生条件
2、线圈中插入、抽出磁铁
有电流产生 有电流产生 无电流产生
有电流产生
结论：只有当线圈A中电流纳总结
结论：只要穿过闭合电路的磁通量 变化，闭合电路中就有感应电流产 生。
例题1
如图所示，在磁感应强度为 B的匀强磁场中 有一面积为S的矩形线圈abcd，垂直于磁场 方向放置，则此时通过线圈的磁通量为多大？ 现使线圈以ab边为轴转180°，求此过程磁 通量的变化？
磁铁的运动 N极插入线圈 N极停在线圈 中 N极从线圈中 抽出 表针的摆动 方向
向右 不摆动 向左
磁铁的运动 S极插入线圈 S极停在线圈 中 S极从线圈中 抽出
表针的摆动 方向
向左 不摆 动 向右
结论：只有磁铁相对线圈运动时，有电流产生。磁铁相对线圈静止 时，没有电流产生。
3、模拟法拉第的实验
操作 开关闭合瞬间 开关断开瞬间 开关闭合时，滑动变阻 器不动 开关闭合时，迅速移动 变阻器的滑片 现象
例题2
练习
关于感应电流, ） A．只要穿过线圈的磁通量发生变化，线圈 中就一定有感应电流 B．只要闭合导线做切割磁感线运动，导线 中就一定有感应电流 C．若闭合电路的一部分导体不做切割磁感 线运动，闭合电路中一定没有感应电流 D．当穿过闭合电路的磁通量发生变化时， 闭合电路中一定有感应 电流
